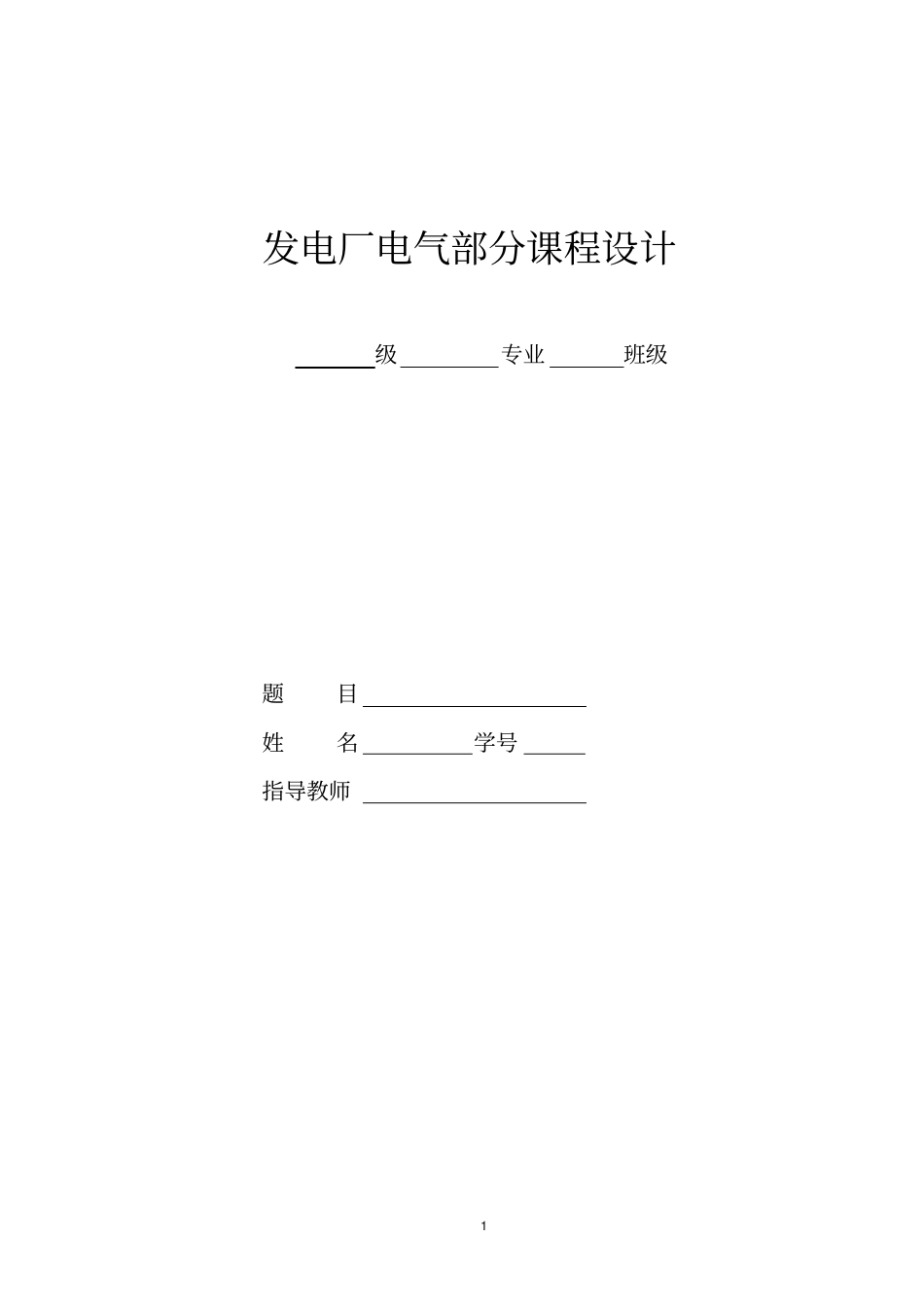

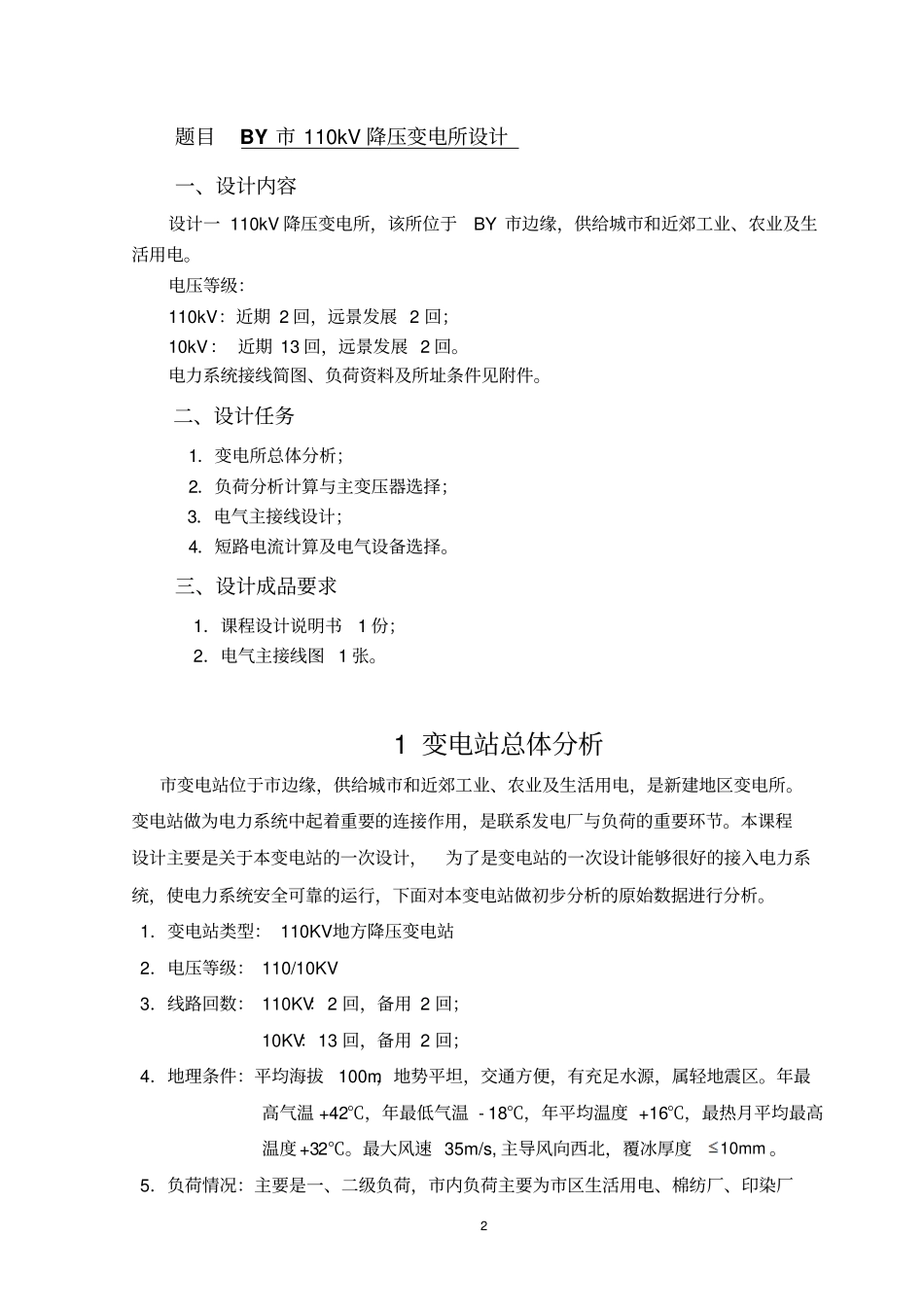

1发电厂电气部分课程设计级专业班级题目姓名学号指导教师2题目BY市110kV降压变电所设计一、设计内容设计一110kV降压变电所，该所位于BY市边缘，供给城市和近郊工业、农业及生活用电
电压等级：110kV：近期2回，远景发展2回；10kV：近期13回，远景发展2回
电力系统接线简图、负荷资料及所址条件见附件
二、设计任务1．变电所总体分析；2．负荷分析计算与主变压器选择；3．电气主接线设计；4．短路电流计算及电气设备选择
三、设计成品要求1．课程设计说明书1份；2．电气主接线图1张
1变电站总体分析市变电站位于市边缘，供给城市和近郊工业、农业及生活用电，是新建地区变电所
变电站做为电力系统中起着重要的连接作用，是联系发电厂与负荷的重要环节
本课程设计主要是关于本变电站的一次设计，为了是变电站的一次设计能够很好的接入电力系统，使电力系统安全可靠的运行，下面对本变电站做初步分析的原始数据进行分析
1．变电站类型：110KV地方降压变电站2．电压等级：110/10KV3．线路回数：110KV：2回，备用2回；10KV：13回，备用2回；4．地理条件：平均海拔100m，地势平坦，交通方便，有充足水源，属轻地震区
年最高气温+42℃，年最低气温-18℃，年平均温度+16℃，最热月平均最高温度+32℃
最大风速35m/s,主导风向西北，覆冰厚度10mm

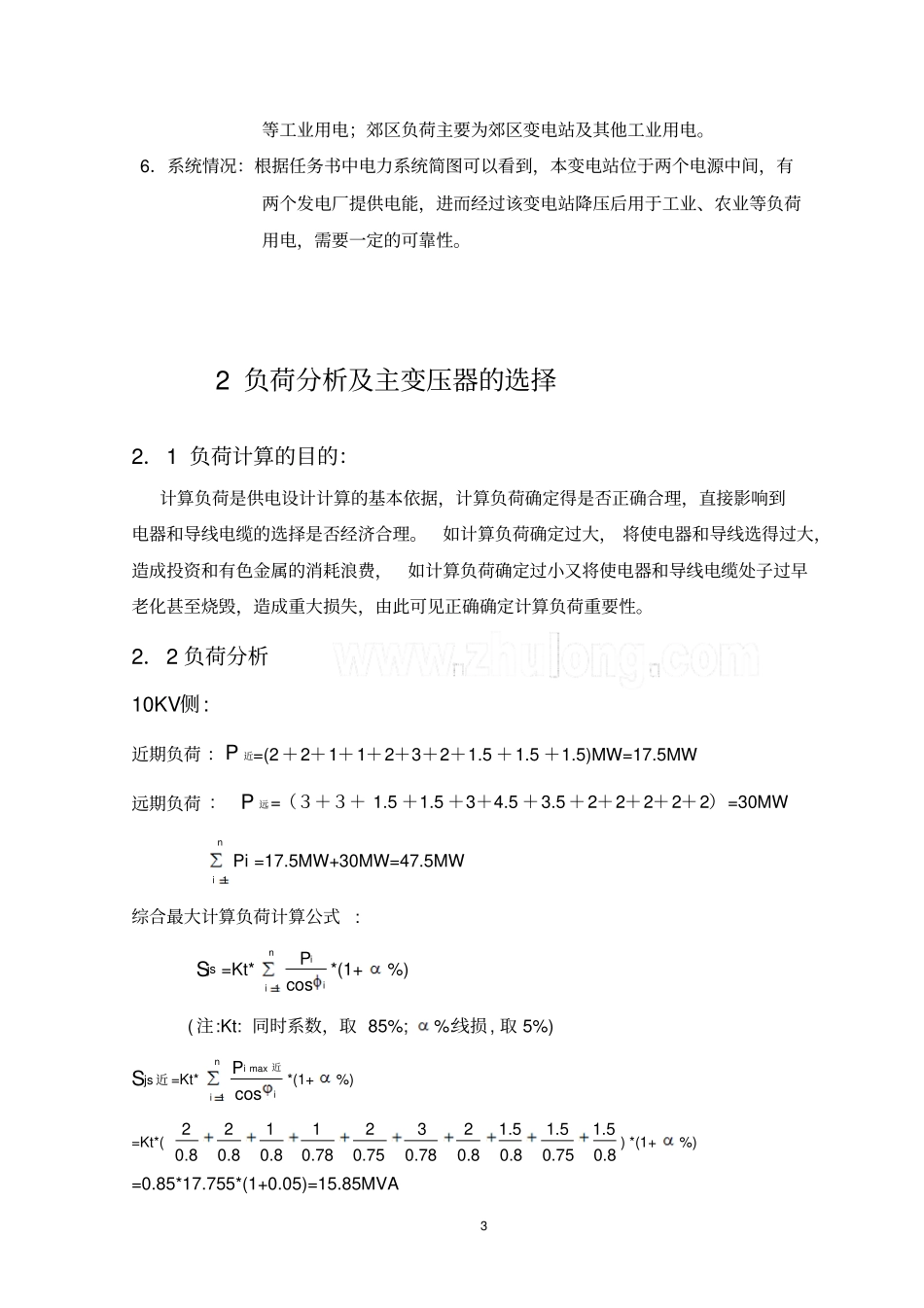

5．负荷情况：主要是一、二级负荷，市内负荷主要为市区生活用电、棉纺厂、印染厂3等工业用电；郊区负荷主要为郊区变电站及其他工业用电
6．系统情况：根据任务书中电力系统简图可以看到，本变电站位于两个电源中间，有两个发电厂提供电能，进而经过该变电站降压后用于工业、农业等负荷用电，需要一定的可靠性
2负荷分析及主变压器的选择2．1负荷计算的目的：计算负荷是供电设计计算的基本依据，计算负荷确定得是否正确合理，直接影响到电器和导线电缆的选择是否经
