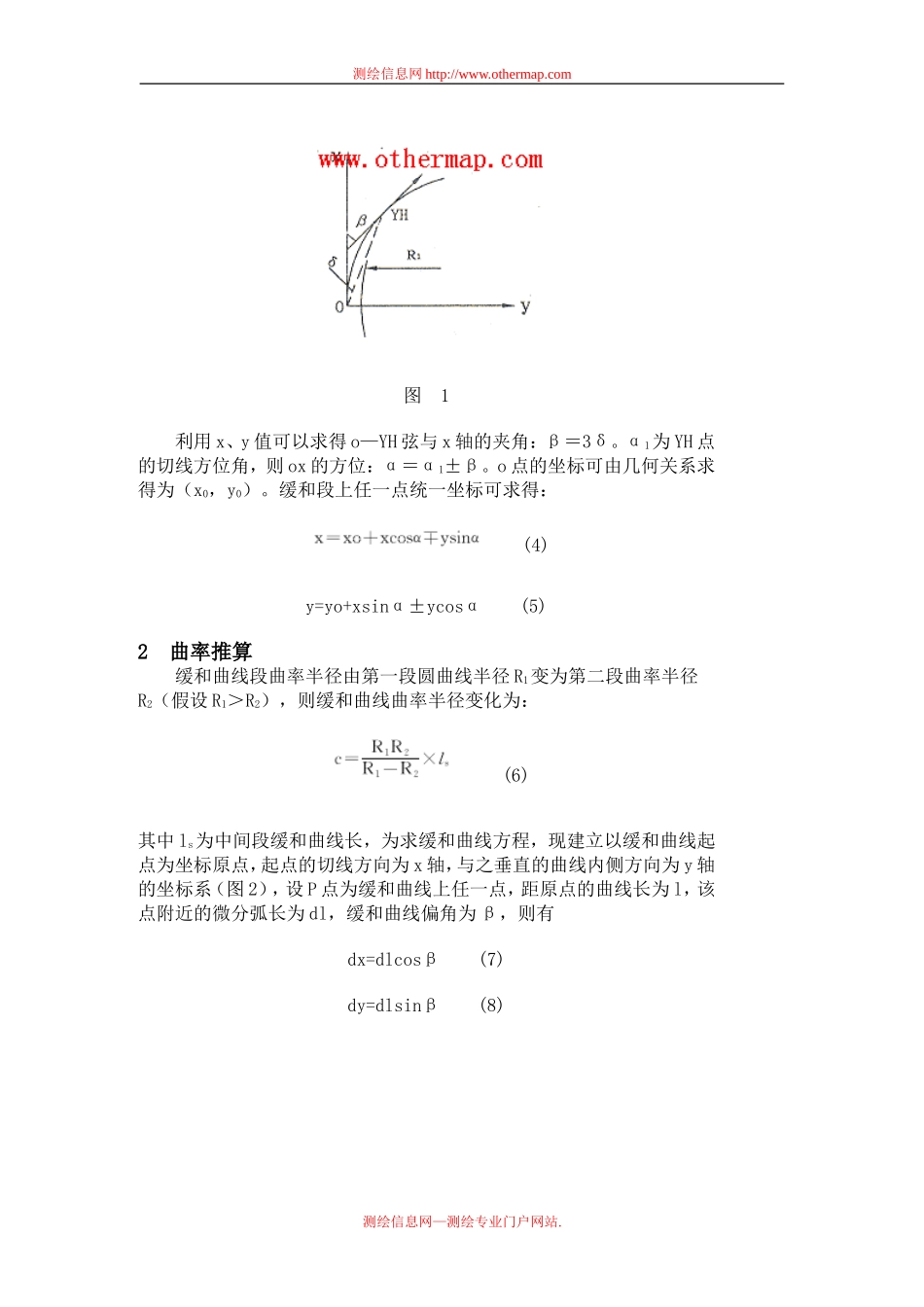

测绘信息网http://www.othermap.com高等级公路卵形曲线的计算方法周烨摘要在高等级公路施工过程中，常遇到卵形曲线，而设计单位的出发点不同，中线的解算方法也大相径庭。本文着重从卵形中线几种计算方法入手，在此基础之上阐述了卵形曲线的测设。关键词卵形曲线复曲线匝道桥高等级公路卵形曲线是高等级公路、立交桥匝道常见的曲线形式，它由基本的三部分构成：第一圆曲线段、缓和曲线段和第二圆曲线段。中间段缓和曲线用来连接两个不同半径的圆曲线。其中线坐标解算方法有如下几种：http://www.othermap.com测绘信息网1补全缓和曲线我国公路上采用的缓和曲线为辐射螺旋线，夹在两圆曲线中间的缓和曲线为整个缓和曲线的一部分，缓和曲线上任一点半径与该点至该缓和曲线起点的距离乘积为一定值：R×L＝A，假设R1＞R2，可由两圆半径及两圆间的缓和段长ls，求缓和曲线的总长L。Δl＝L－ls(1)Δl就是夹在两圆曲线间缓和段省去的部分，由YH点补长Δl至o点，以o点为该缓和曲线起点，起点的切线方向为x轴，与之垂直的曲线内侧方向为y轴方向建立坐标系（图1）。缓和曲线公式（推导过程略）如下：http://www.othermap.com测绘信息网(2)(3)测绘信息网—测绘专业门户网站.测绘信息网http://www.othermap.com图1利用x、y值可以求得o—YH弦与x轴的夹角：β＝3δ。α1为YH点的切线方位角，则ox的方位：α＝α1±β。o点的坐标可由几何关系求得为（x0，y0）。缓和段上任一点统一坐标可求得：(4)y=yo+xsinα±ycosα(5)2曲率推算http://www.othermap.com测绘信息网缓和曲线段曲率半径由第一段圆曲线半径R1变为第二段曲率半径R2（假设R1＞R2），则缓和曲线曲率半径变化为：(6)其中ls为中间段缓和曲线长，为求缓和曲线方程，现建立以缓和曲线起点为坐标原点，起点的切线方向为x轴，与之垂直的曲线内侧方向为y轴的坐标系（图2），设P点为缓和曲线上任一点，距原点的曲线长为l，该点附近的微分弧长为dl，缓和曲线偏角为β，则有dx=dlcosβ(7)dy=dlsinβ(8)测绘信息网—测绘专业门户网站.测绘信息网http://www.othermap.com图2由于http://www.othermap.com测绘信息网将其代入上式并进行积分可得缓和曲线方程：(9)(10)中间缓和段统一坐标计算为：(11)Y＝yYHxsinα±ycosα(12)α为曲线YH点切线方位。3其它http://www.othermap.com测绘信息网连接两反曲线或在立交桥匝道上为使墩位美观，常采用缓和曲线连接（图3）。其解算方法以YH点作为起点，以其切线为x轴建立坐标系，不考虑第一种情况中所讲的缓和曲线加长，而直接用式（2）、（3）进行计算，然后统一坐标。测绘信息网—测绘专业门户网站.测绘信息网http://www.othermap.com图3圆曲线坐标计算在此不再赘述。全站仪广泛地应用到路桥施工中，外业施工放样可在仪器匹配的支持下自动完成。复曲线内业计算、复核线路坐标则成为繁琐问题。4实例http://www.othermap.com测绘信息网已知R1为5000m，R2为90m，YH点切线方位α1为327－56－59，YH点里程为＋327．9，坐标为（61205.283，101834.119），HY点里程为＋416.28，坐标为：（61140.068，101892.317）。由已知数据可得：由式（2）、（3）计算填至附表第3、4栏内，由式（4）、（5）公式计算填入第5、6栏内。里程延长至原点距离（m)Δx(m)Δy(m)xyK0＋360．0057．957．6523．98261185．452101859．215K0＋327．909087．77614．73461205．283101834．119作者简介：周烨，男，1996年毕业于辽宁工程技术大学测量工程专业，现任铁道部十九局二处助理工程师，先后参加过太峪隧道、南京长江二桥、宁台温高速公路等工程的施工建设。作者单位：（铁道部十九局）http://www.othermap.com测绘信息网测绘信息网—测绘专业门户网站.测绘信息网http://www.othermap.com曲线任意里程中边桩坐标正反算(CASIOfx-4800P计算器)程序一、程序功能本程序由一个主程序(TYQXjs)和两个子程——正算子程序(SUB1)、反算子程序(SUB2)序构成，可以根据曲线段——直线、圆曲线、缓和曲线（完整或非完整型）的线元要素（起点坐标、起点里程、起点切线方位角、线元长度、起点曲率半径、止点曲率半径）及里程边距或坐标，对该曲线段范围内任意里...
