膜式水冷壁气保焊生产线简介VIP专享VIP免费

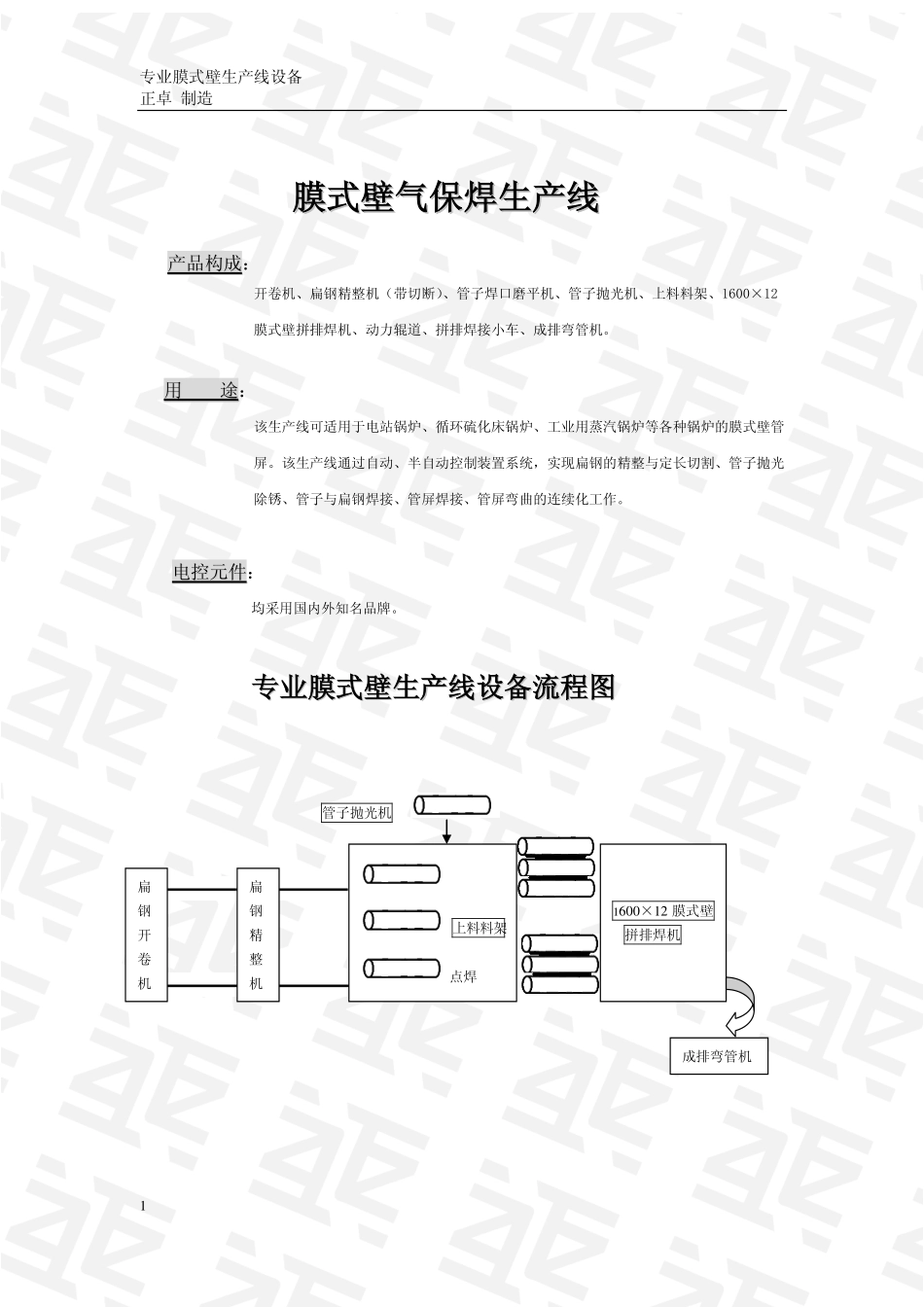

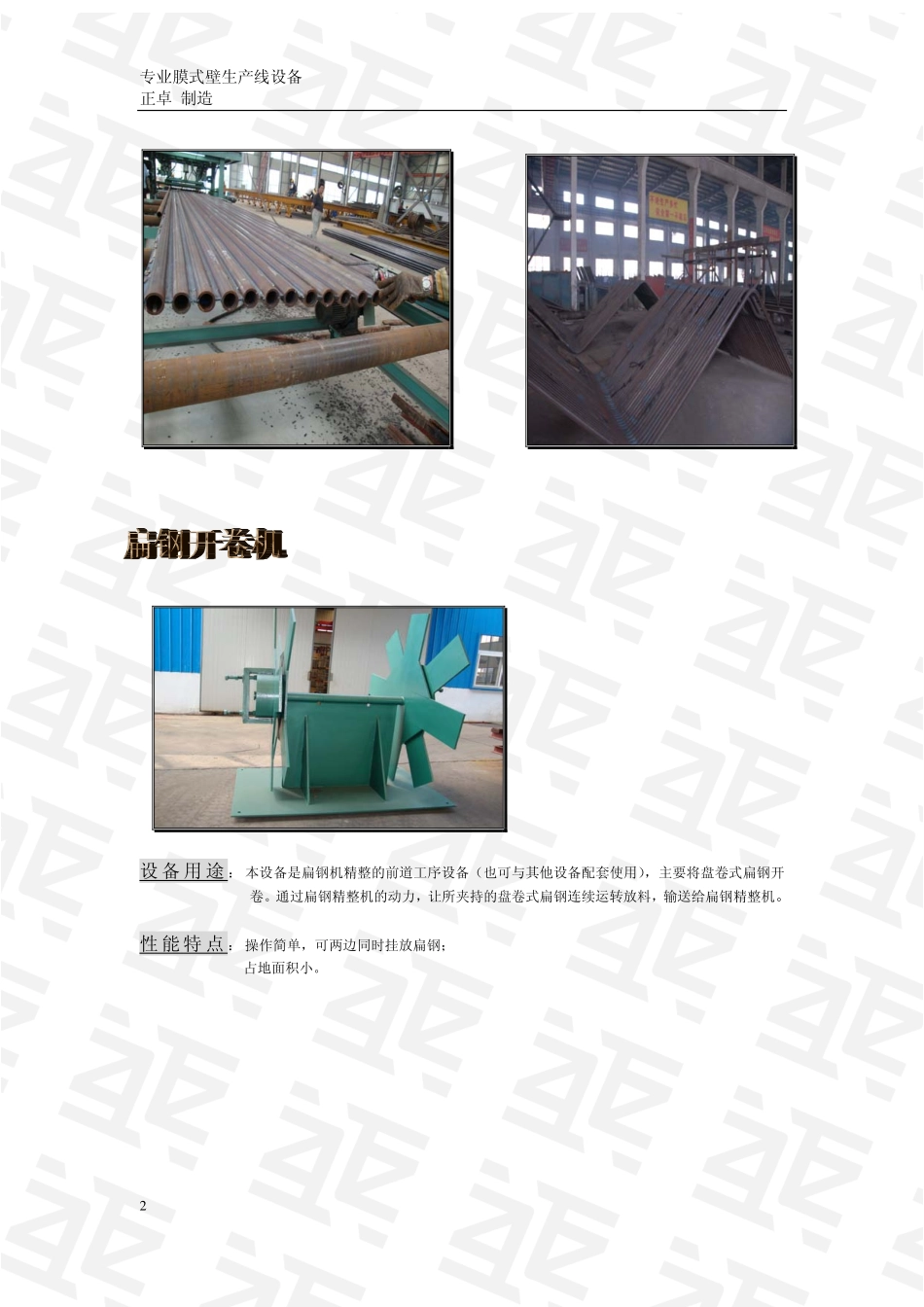

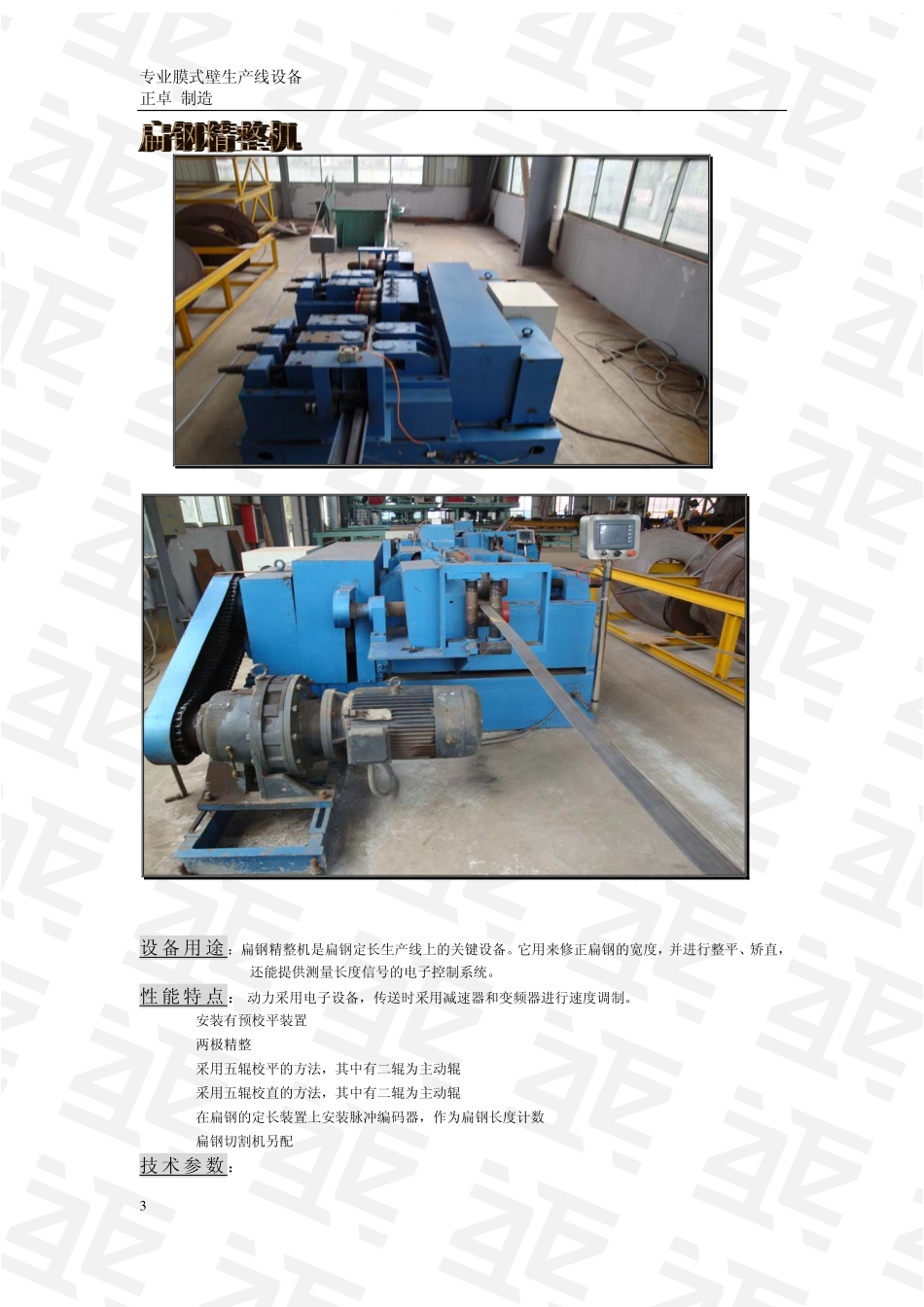

专业膜式壁生产线设备正卓制造1膜膜式式壁壁气气保保焊焊生生产产线线产产品品构构成成：开卷机、扁钢精整机（带切断）、管子焊口磨平机、管子抛光机、上料料架、1600×12膜式壁拼排焊机、动力辊道、拼排焊接小车、成排弯管机。用用途途：该生产线可适用于电站锅炉、循环硫化床锅炉、工业用蒸汽锅炉等各种锅炉的膜式壁管屏。该生产线通过自动、半自动控制装置系统，实现扁钢的精整与定长切割、管子抛光除锈、管子与扁钢焊接、管屏焊接、管屏弯曲的连续化工作。电电控控元元件件：均采用国内外知名品牌。专专业业膜膜式式壁壁生生产产线线设设备备流流程程图图管子抛光机扁钢开卷机扁钢精整机上料料架点焊1600×12膜式壁拼排焊机成排弯管机专业膜式壁生产线设备正卓制造2设备用途：本设备是扁钢机精整的前道工序设备（也可与其他设备配套使用），主要将盘卷式扁钢开卷。通过扁钢精整机的动力，让所夹持的盘卷式扁钢连续运转放料，输送给扁钢精整机。性能特点：操作简单，可两边同时挂放扁钢；占地面积小。专业膜式壁生产线设备正卓制造3设备用途：扁钢精整机是扁钢定长生产线上的关键设备。它用来修正扁钢的宽度，并进行整平、矫直，还能提供测量长度信号的电子控制系统。性能特点：动力采用电子设备，传送时采用减速器和变频器进行速度调制。安装有预校平装置两极精整采用五辊校平的方法，其中有二辊为主动辊采用五辊校直的方法，其中有二辊为主动辊在扁钢的定长装置上安装脉冲编码器，作为扁钢长度计数扁钢切割机另配技术参数：专业膜式壁生产线设备正卓制造4扁钢说明宽度8～120mm厚度3～14mm校准最大值2.5mm精整精度±0.1mm精整速度0～6m/min脉冲当量0.5mm/Pulse校准轮数2对整平轮数5只矫直轮数5只钢材（退火状态）Q235-A12Cr1MoV扁钢精整机电机功率15KW设备用途：抛光机主要是为膜式壁管与扁钢焊接做前期准备的，其功能是驱除管子表面的锈迹及油漆。抛光时要尽量减小抛轮对管子母材的损伤，在保证质量的情况下尽量提高抛光速度。性能特点：占地面积少，维修方便，操作简单；抛光输送速度可调；含除尘机构，可有效控制扬尘，减少污染。根据管子直径的变化可对料架上的橡胶轮间距进行调整，抛光箱内的托辊长高度可调整。专业膜式壁生产线设备正卓制造5技术参数：管子直径32～76mm管子长度≤12500mm抛光后表面RA12.5μm进料速度2～8m/min抛光转速2850rpm装机功率19KW外形尺寸3200×1000×1300mm产品构成：1600mmMAG×12头拼排焊机由2工位12头拼排焊机、料架、水冷循环系统、吸烟除尘装置、1600焊接前后辊道所组成。2工位12头1600mmMAG拼排焊机专业膜式壁生产线设备正卓制造6型号：MHQ1600/2-12技术参数：管屏最大宽度为：1600mm焊枪数量：12支（2工位6/6设置）焊接方式：采用混合气体保护焊管子规格：直径：φ32~φ76mm壁厚：3~5mm材质：碳钢或合金钢管屏最大长度：由料架决定工位设置：2工位；上，下各六把枪管屏的行走速度：400~1200mm/min（无级调速）焊接速度：≥650mm/min设计原则：1)管子的节距依靠设备上的压辊及侧压轮的节距来保证，扁钢的上下位置依靠扁钢托轮的上下位置来保证。2)上、下压辊间的最大开挡距离为：120mm,压紧气缸的行程为300mm。3)各个工位上下焊枪分别操作。4)导电采用集电环结构，以保证压辊轴承不受影响。5)焊机的速度调整是通过交流电机+交流变频器+减速机来实现。6)焊接辊道采用主动辊道。专业膜式壁生产线设备正卓制造77)焊机机组采用进口PLC作为控制单元，增加了机组工作的可靠性。焊接采用MPM的工艺方法，上下同时焊接。选用进口的脉冲焊接电源，焊枪的配置为：2工位6/6设置。设计说明：1)动力装置：交流电机+摆线针轮减速器+蜗轮蜗杆减速器+齿轮分配箱，使焊机的5根侧压轮的速度保持一致。2)焊机机架：整个机架采用框架结构，利用测压轮来定位，螺栓联接。机架上有数条相互平行的键槽用于焊接辊轮轴的定位。3)压轮结构：采用杠杆结构使压轮的刚性大大提高。4)托轮升降机构：托轮升降机构可以调整扁钢与管子的相对高度。上辊设有可调整的定位空间，使管子既有一定的压紧力，又不至于由于压力过大而压扁管子，定位装置操作方便，定位精确、可靠。焊...
