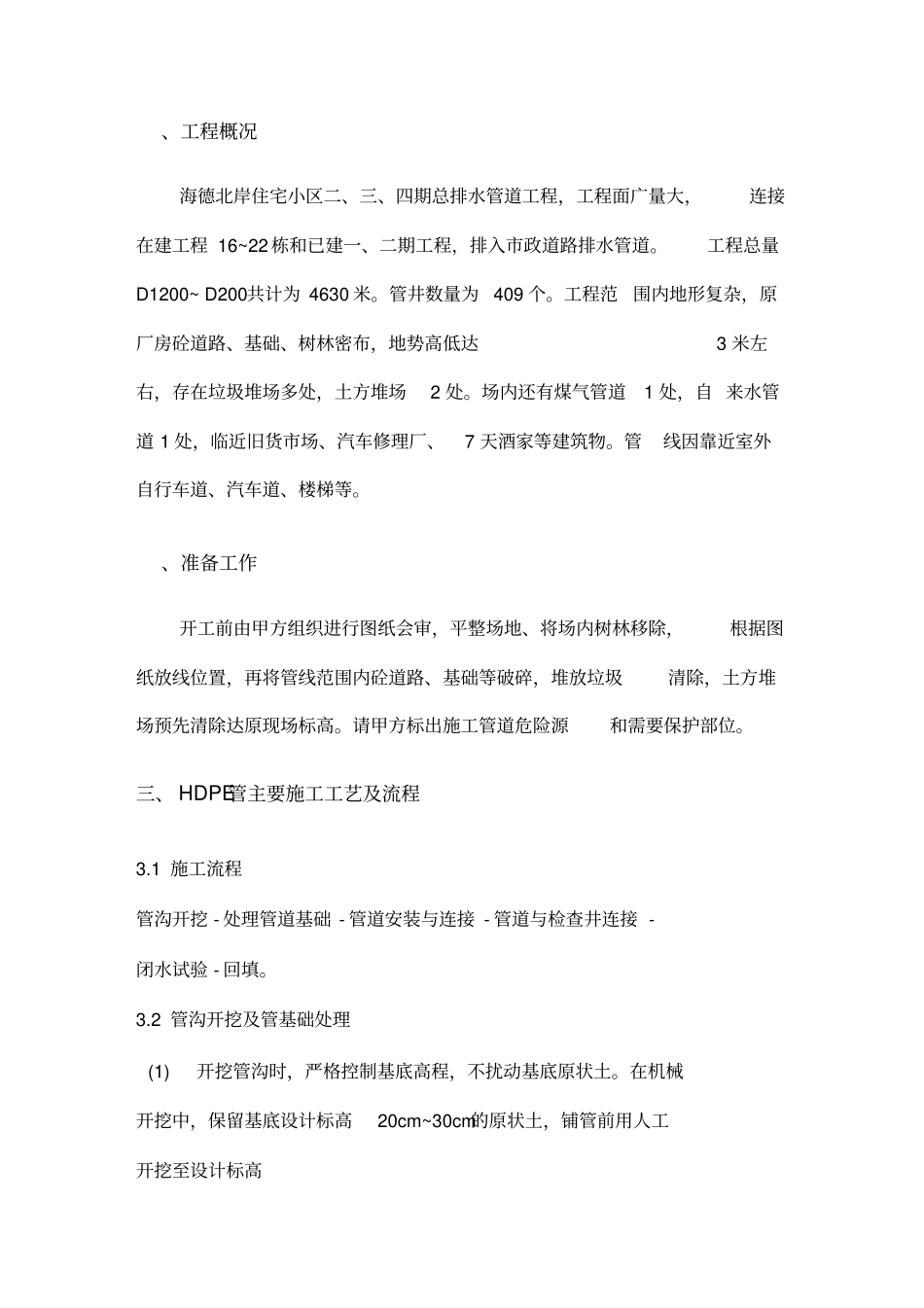

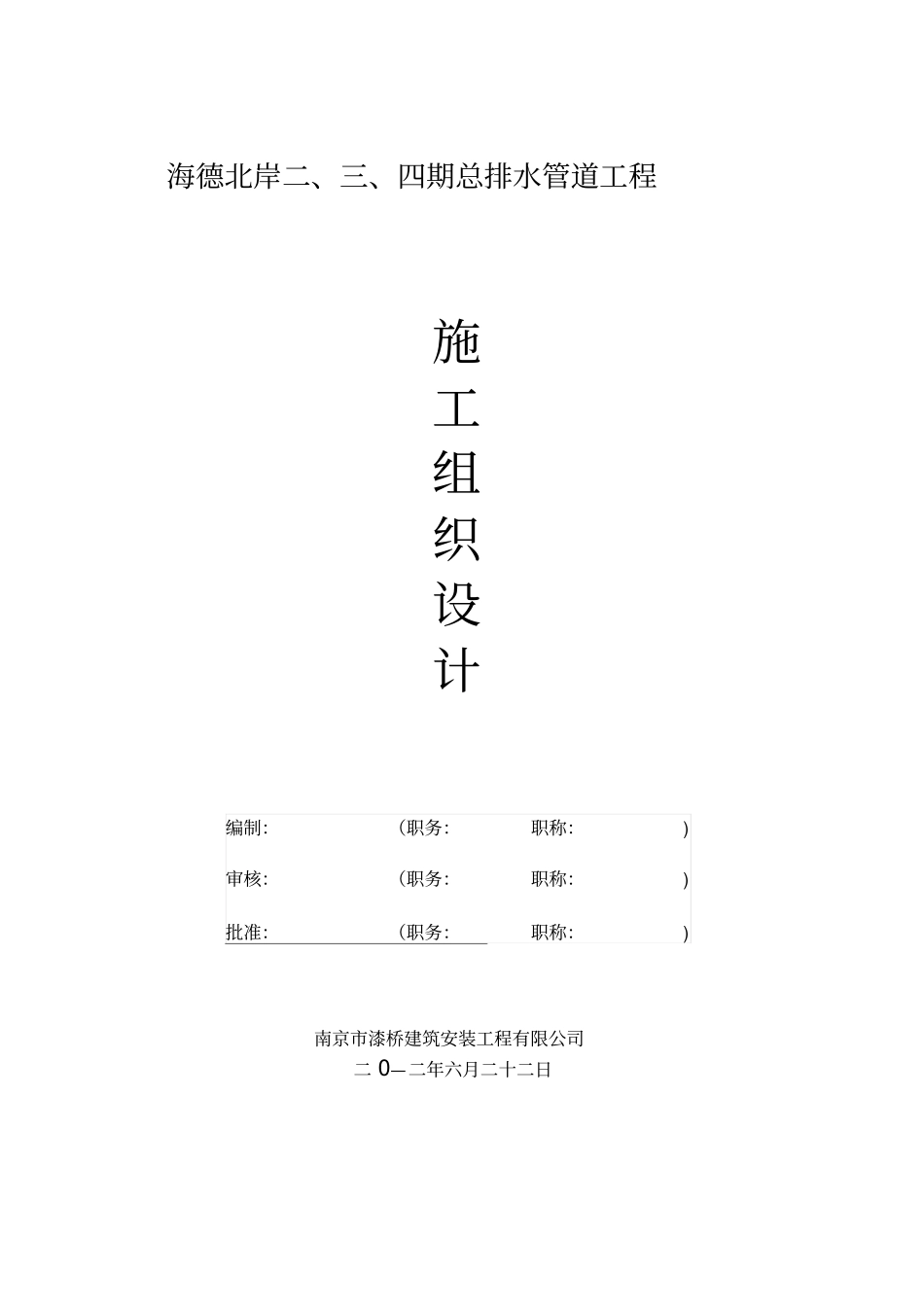

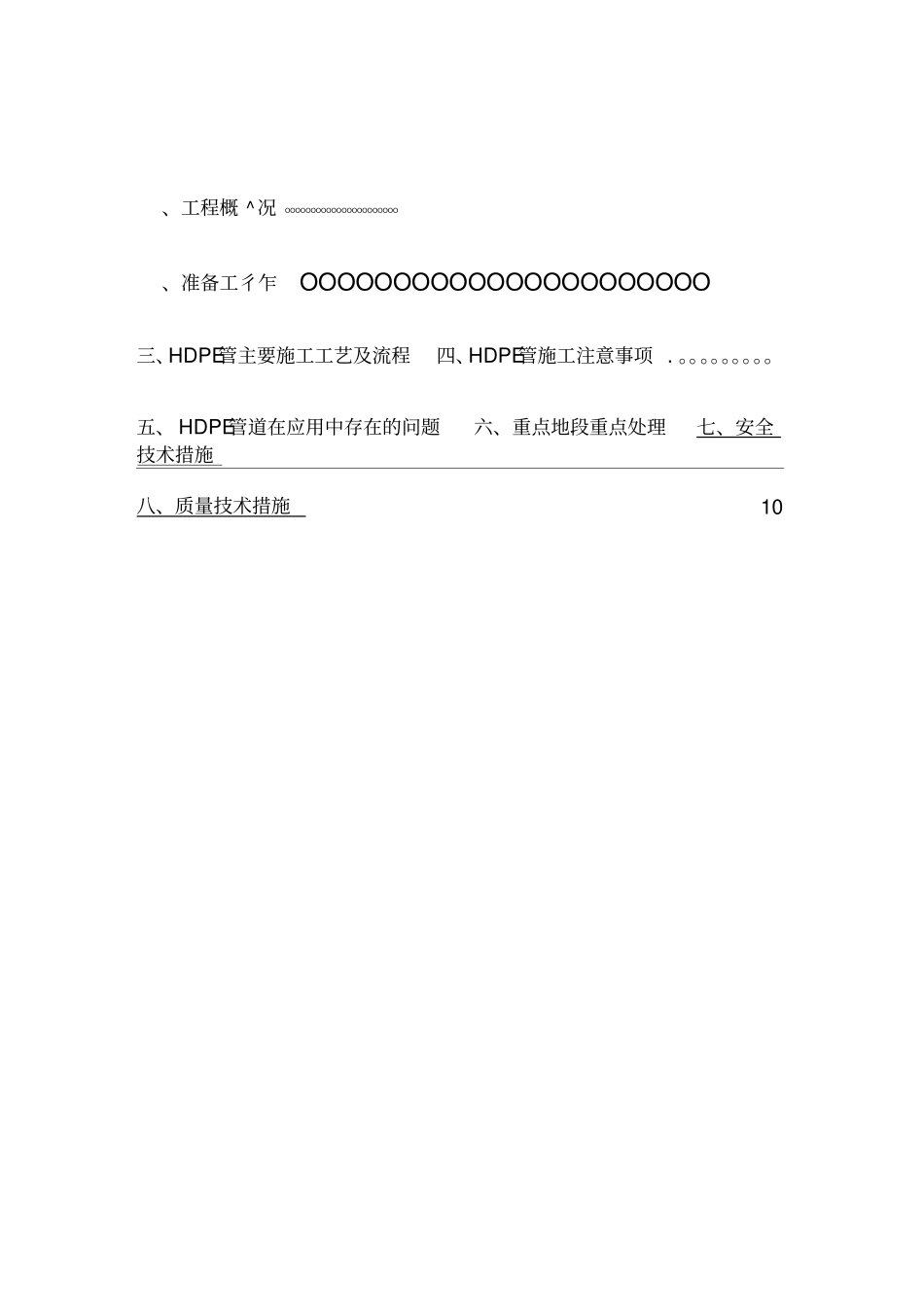

海德北岸二、三、四期总排水管道工程施工组织设计编制：（职务：职称：)审核：（职务：职称：)批准：（职务：职称：)南京市漆桥建筑安装工程有限公司二0—二年六月二十二日、工程概^况OOOOOOOOOOOOOOOOOOOOOO、准备工彳乍OOOOOOOOOOOOOOOOOOOOOO三、HDPE管主要施工工艺及流程四、HDPE管施工注意事项.。。。。。。。。。五、HDPE管道在应用中存在的问题六、重点地段重点处理七、安全技术措施八、质量技术措施10、工程概况海德北岸住宅小区二、三、四期总排水管道工程，工程面广量大，连接在建工程16~22栋和已建一、二期工程，排入市政道路排水管道。工程总量D1200~D200共计为4630米。管井数量为409个。工程范围内地形复杂，原厂房砼道路、基础、树林密布，地势高低达3米左右，存在垃圾堆场多处，土方堆场2处。场内还有煤气管道1处，自来水管道1处，临近旧货市场、汽车修理厂、7天酒家等建筑物。管线因靠近室外自行车道、汽车道、楼梯等。、准备工作开工前由甲方组织进行图纸会审，平整场地、将场内树林移除，根据图纸放线位置，再将管线范围内砼道路、基础等破碎，堆放垃圾清除，土方堆场预先清除达原现场标高。请甲方标出施工管道危险源和需要保护部位。三、HDPE管主要施工工艺及流程3.1施工流程管沟开挖-处理管道基础-管道安装与连接-管道与检查井连接-闭水试验-回填。3.2管沟开挖及管基础处理(1)开挖管沟时，严格控制基底高程，不扰动基底原状土。在机械开挖中，保留基底设计标高20cm~30cm的原状土，铺管前用人工开挖至设计标高(2)如果出现局部超挖或发生扰动情况时，用10mm~15mm天然级配石料或5mm~40mm碎石将超挖(或扰动)部分进行换填，整平夯实。(3)沟槽开挖宽度应根据管径大小和开挖深度确定，槽底最小宽度为DN(管径大小)+600mm且便于管道敷设和安装，并应考虑夯实机具便于操作和地下水便于排出。(4)有地下水时，要做好降水措施，防止槽底浸泡。(5)该工程HDPE管的管道基础采用15cm碎石垫层+5cm的粗砂调平层。(6)用平板振动器压实碎石垫层及砂垫层，压实度应达到90%以上。(7)管道基础在接口部位的凹槽，宜在铺设管道时随铺随挖，长度一般为0.4m~0.6m,深度为0.05m~0.1m,凹槽宽度为管径的1.1倍。3.3管道安装及连接(1)下管前，按照管材管件产品标准对管材及其连接件逐一进行外观检查，不符合标准要求的管道不能用作施工管道。(2)由于该工程的排水管道埋深在1.0m?3.5m之间，考虑轻管采用人工下管，重管采用挖机配合人工下管，下管时要平稳，不得与沟壁、槽底发生激烈碰撞。安装时，将承插口的插口顺水流方向，承口逆水流方向，安装由下游往上游施工。管材按长度用手锯截取，并对断口修边。(3)管道接口采用弹性密封橡胶圈连接的承插式接口。接口前，先将橡胶圈放置在管道插口第二根与第三根之间的槽内，并将承口内壁清理干净，在承口内壁及插口腔圈上涂上润滑剂（硅油），然后将承插口的中心轴线对齐。（4）安装时，由一人用绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，抵住该管端部中心位置的横挡板，然后用力将该管缓缓插入待安装管道的承口指定位置。（5）管道接好后，为防止管道移动以及做闭水试验灌水后，飘管需采取稳管措施。具体方法为：在管道非接头部位预先局部回填，顶部采用砂袋压住。3.4管道敷设后，因意外造成管材局部损坏。在损坏部位面积较小时，可米用如下修补措施。（1）管道的外壁发生局部、较小部位裂缝、孔洞在20mm以内时，可先用棉纱将损坏的部位清理干净，然后用环已酮刷基面，从未使用的管道相应部位取下相似形状的管材进行焊接，用土工布包缠固定。（2）对于管道的外壁损坏部位呈现管壁破碎或长度不超过100mm的孔洞，用刮刀将破碎的管壁或孔洞剔除，剔出部位周边50mm范围内用环已酮清理干净，再从相同管材相应部位取下相当于损坏面积2倍的弧形板，热风焊接在损坏部位，用铅丝包扎固定。3.5管道与检查井连接（1）管道与砖砌检查井相连采用中介层法，即在管道与井壁相接部位的外表面预先用高密度聚乙烯粘结剂、粗砂做中介层，然后用水泥砂浆砌入检查井的井壁内。中介层做法：先用棉纱将管壁的表面清理干净，然后均匀涂上一层高密度聚乙烯牯结剂，紧接...
