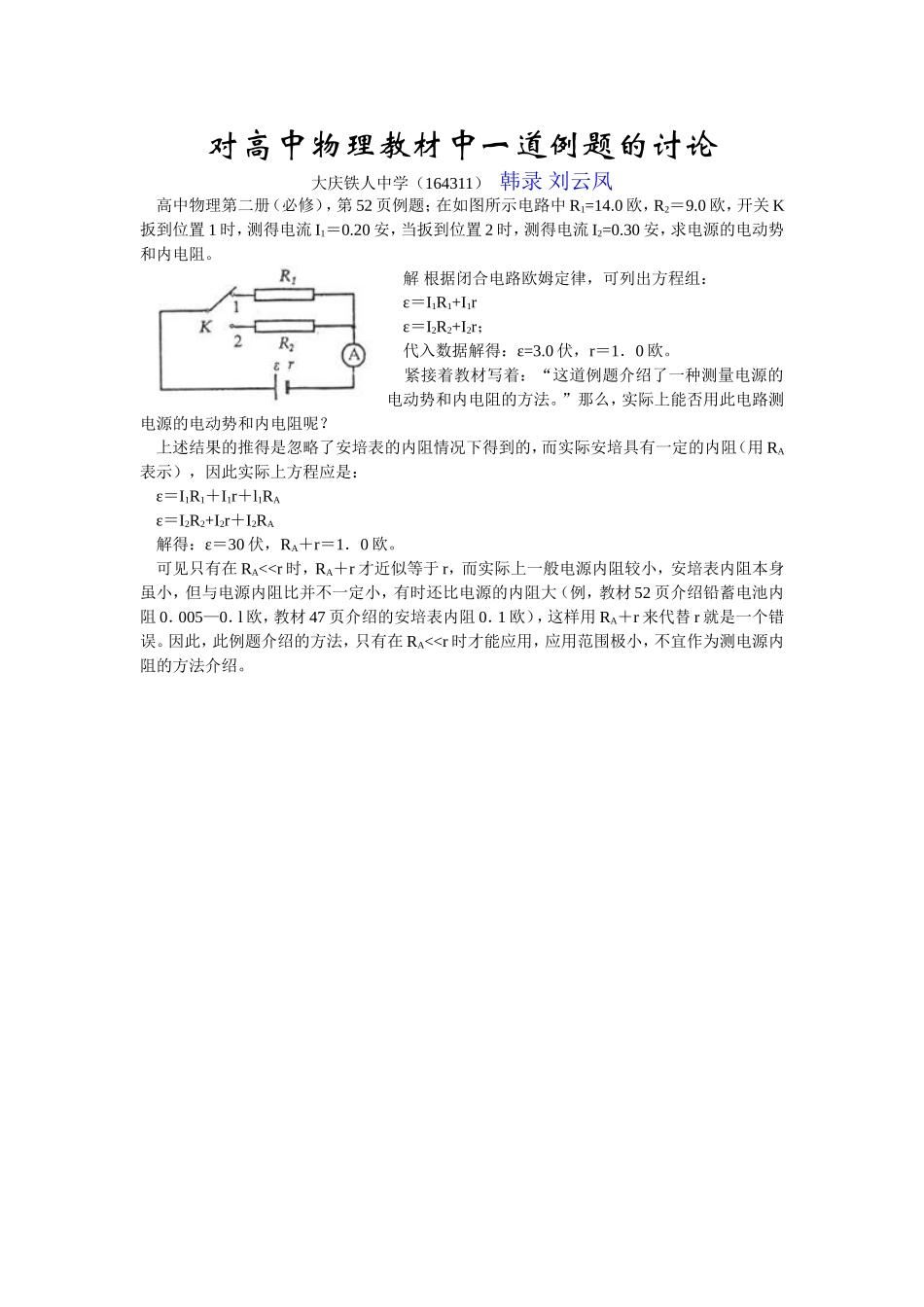

对高中物理教材中一道例题的讨论大庆铁人中学（164311）韩录刘云凤高中物理第二册（必修），第52页例题；在如图所示电路中R1=14.0欧，R2＝9.0欧，开关K扳到位置1时，测得电流I1＝0.20安，当扳到位置2时，测得电流I2=0.30安，求电源的电动势和内电阻。解根据闭合电路欧姆定律，可列出方程组：ε＝I1R1+I1rε＝I2R2+I2r；代入数据解得：ε=3.0伏，r＝1．0欧。紧接着教材写着：“这道例题介绍了一种测量电源的电动势和内电阻的方法。”那么，实际上能否用此电路测电源的电动势和内电阻呢？上述结果的推得是忽略了安培表的内阻情况下得到的，而实际安培具有一定的内阻（用RA表示），因此实际上方程应是：ε＝I1R1＋I1r＋l1RAε＝I2R2+I2r＋I2RA解得：ε＝30伏，RA＋r＝1．0欧。可见只有在RA<
