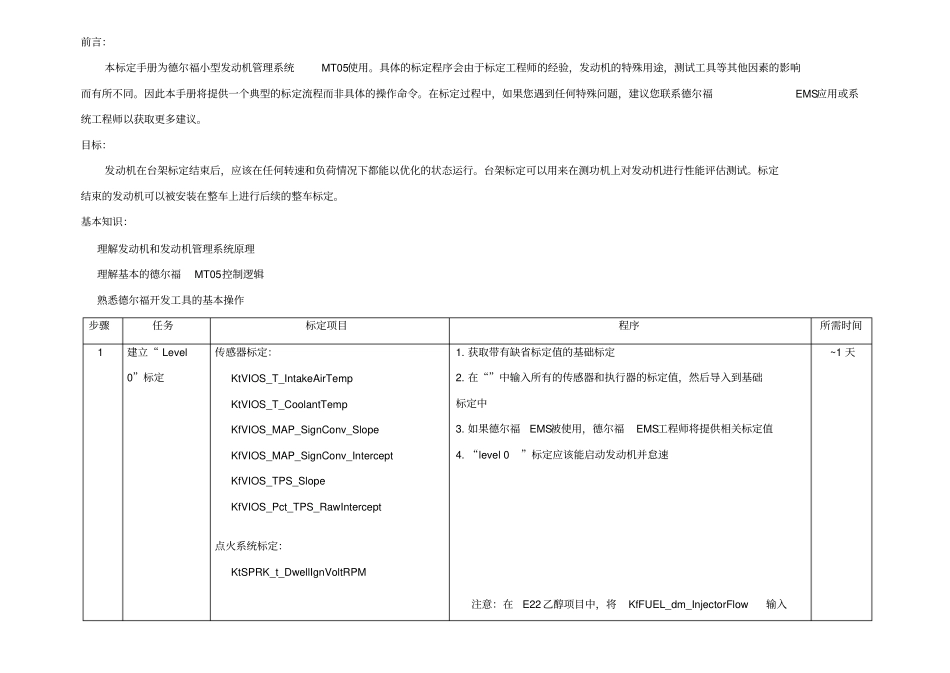

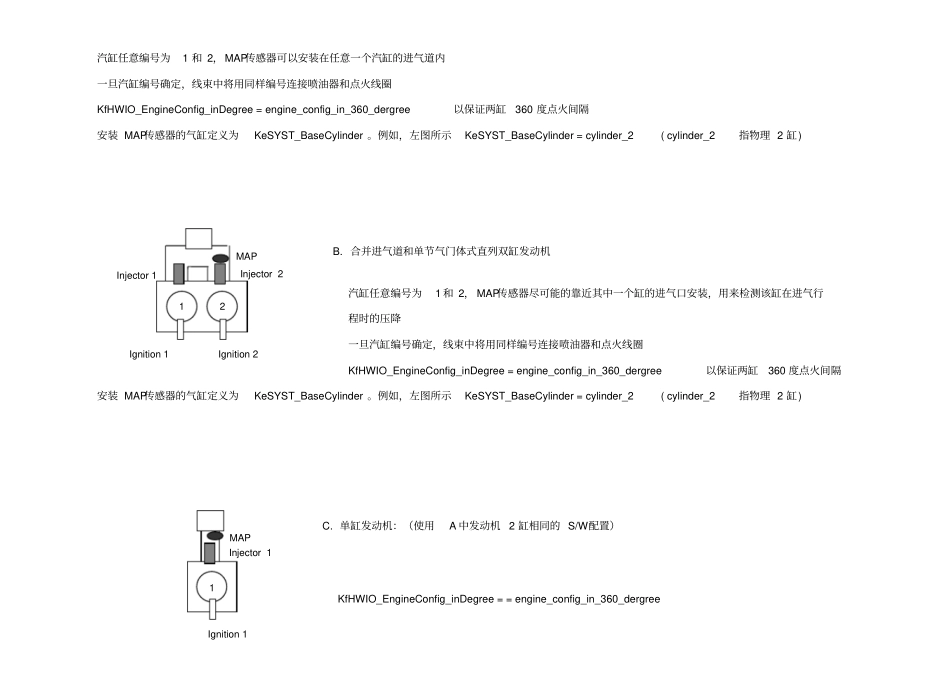

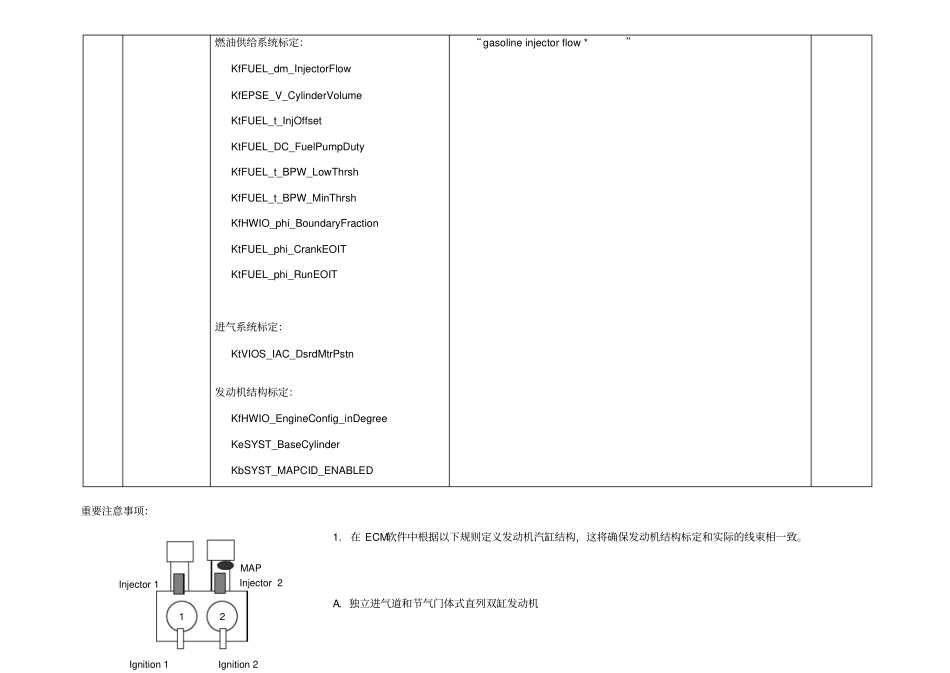

前言：本标定手册为德尔福小型发动机管理系统MT05使用。具体的标定程序会由于标定工程师的经验，发动机的特殊用途，测试工具等其他因素的影响而有所不同。因此本手册将提供一个典型的标定流程而非具体的操作命令。在标定过程中，如果您遇到任何特殊问题，建议您联系德尔福EMS应用或系统工程师以获取更多建议。目标：发动机在台架标定结束后，应该在任何转速和负荷情况下都能以优化的状态运行。台架标定可以用来在测功机上对发动机进行性能评估测试。标定结束的发动机可以被安装在整车上进行后续的整车标定。基本知识：理解发动机和发动机管理系统原理理解基本的德尔福MT05控制逻辑熟悉德尔福开发工具的基本操作步骤任务标定项目程序所需时间1建立“Level0”标定传感器标定：KtVIOS_T_IntakeAirTempKtVIOS_T_CoolantTempKfVIOS_MAP_SignConv_SlopeKfVIOS_MAP_SignConv_InterceptKfVIOS_TPS_SlopeKfVIOS_Pct_TPS_RawIntercept点火系统标定：KtSPRK_t_DwellIgnVoltRPM1.获取带有缺省标定值的基础标定2.在“”中输入所有的传感器和执行器的标定值，然后导入到基础标定中3.如果德尔福EMS被使用，德尔福EMS工程师将提供相关标定值4.“level0”标定应该能启动发动机并怠速注意：在E22乙醇项目中，将KfFUEL_dm_InjectorFlow输入~1天燃油供给系统标定：KfFUEL_dm_InjectorFlowKfEPSE_V_CylinderVolumeKtFUEL_t_InjOffsetKtFUEL_DC_FuelPumpDutyKfFUEL_t_BPW_LowThrshKfFUEL_t_BPW_MinThrshKfHWIO_phi_BoundaryFractionKtFUEL_phi_CrankEOITKtFUEL_phi_RunEOIT进气系统标定：KtVIOS_IAC_DsrdMtrPstn发动机结构标定：KfHWIO_EngineConfig_inDegreeKeSYST_BaseCylinderKbSYST_MAPCID_ENABLED“gasolineinjectorflow*”重要注意事项：1.在ECM软件中根据以下规则定义发动机汽缸结构，这将确保发动机结构标定和实际的线束相一致。A．独立进气道和节气门体式直列双缸发动机12Injector1Ignition1Ignition2Injector2MAP汽缸任意编号为1和2，MAP传感器可以安装在任意一个汽缸的进气道内一旦汽缸编号确定，线束中将用同样编号连接喷油器和点火线圈KfHWIO_EngineConfig_inDegree=engine_config_in_360_dergree以保证两缸360度点火间隔安装MAP传感器的气缸定义为KeSYST_BaseCylinder。例如，左图所示KeSYST_BaseCylinder=cylinder_2(cylinder_2指物理2缸)B.合并进气道和单节气门体式直列双缸发动机汽缸任意编号为1和2，MAP传感器尽可能的靠近其中一个缸的进气口安装，用来检测该缸在进气行程时的压降一旦汽缸编号确定，线束中将用同样编号连接喷油器和点火线圈KfHWIO_EngineConfig_inDegree=engine_config_in_360_dergree以保证两缸360度点火间隔安装MAP传感器的气缸定义为KeSYST_BaseCylinder。例如，左图所示KeSYST_BaseCylinder=cylinder_2(cylinder_2指物理2缸)C.单缸发动机：（使用A中发动机2缸相同的S/W配置）KfHWIO_EngineConfig_inDegree==engine_config_in_360_dergree12Injector1Ignition1Ignition2Injector2MAP1Ignition1Injector1MAPKeSYST_BaseCylinder=cylinder_1(cylinder_1指物理1缸)D.独立进气道和节气门体的V列双缸发动机无论发动机生产商如何定义这两个气缸，ECM软件将根据两缸的点火时间间隔确定汽缸编号如果点火顺序是Cylinder1firing–270degrees–cylinder2firing–450degrees–cylinder1firing，KfHWIO_EngineConfig_inDegree=engine_config_in_270_450_dergree如果点火顺序是Cylinder1firing–300degrees–cylinder2firing–420degrees–cylinder1firing，KfHWIO_EngineConfig_inDegree=engine_config_in_300_420_dergree汽缸2是参考缸，也就是说当它处在上止点时，曲轴传感器正好指在23X目标盘第9齿的下沿。MAP传感器可以安装在任意一个汽缸的进气道内。安装有MAP传感器的汽缸被定义为KeSYST_BaseCylinder。例如左图所示,KeSYST_BaseCylinder=cylinder_1(cylinder_1指物理1缸)E．合并进气道和单节气门体的V列双缸发动机1Ignition1Injector2MAP2Ignition2Injector11Ignition1Injector2MAP2Ignition2Injector1无论发动机生产商如何定义这两个气缸，ECM软件将根据两缸的点火时间间...
