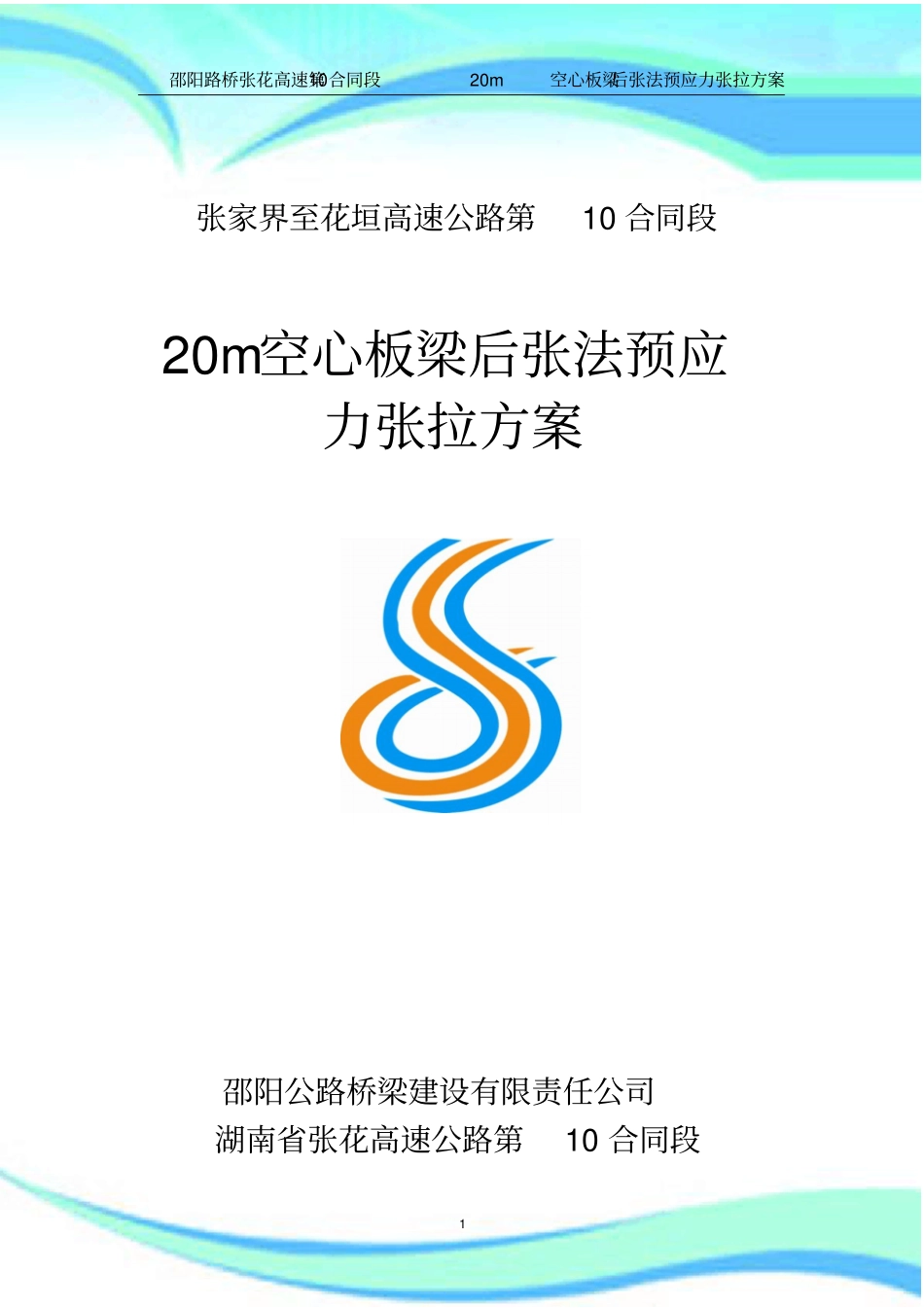

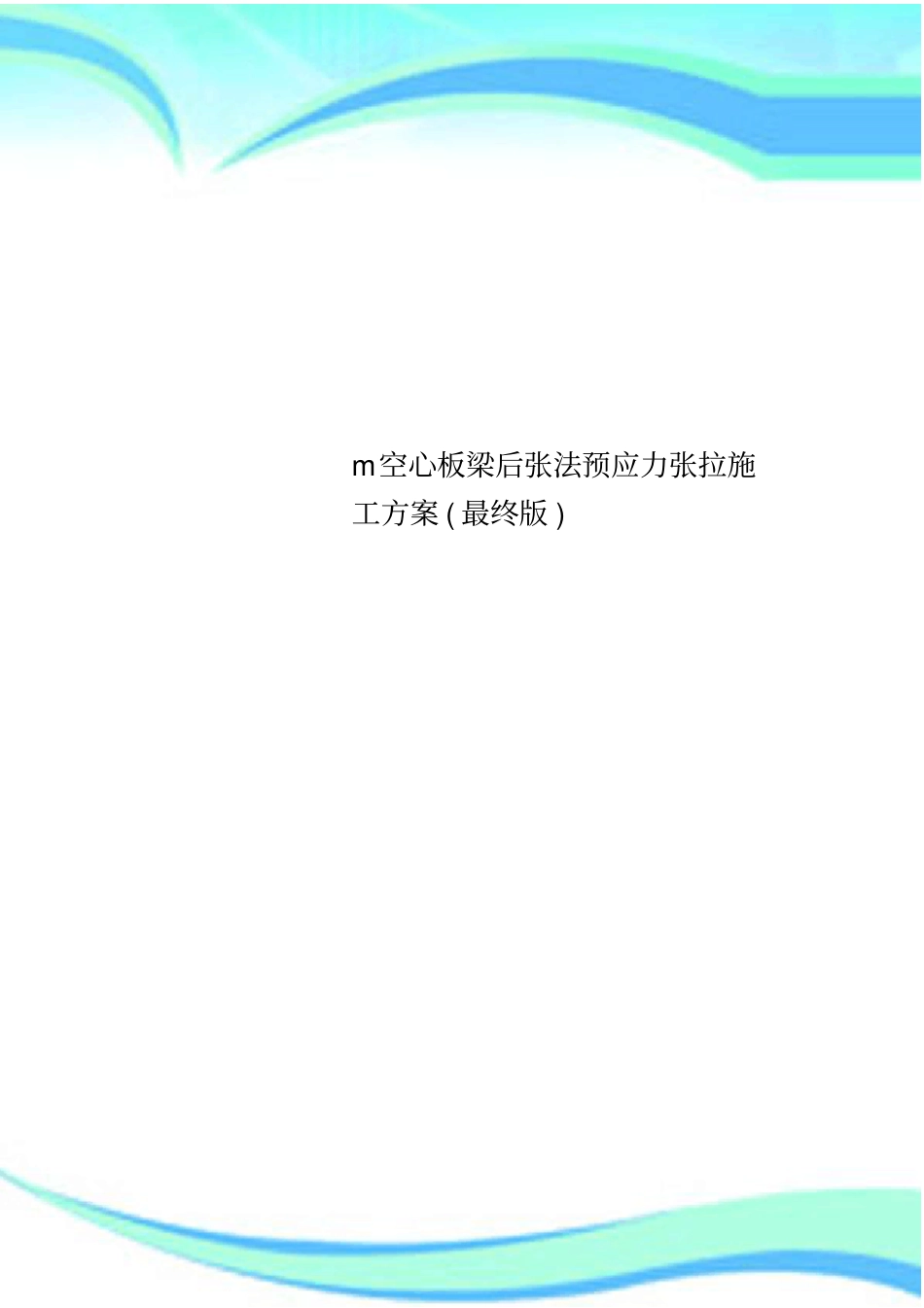

m空心板梁后张法预应力张拉施工方案(最终版)2————————————————————————————————作者：————————————————————————————————日期：邵阳路桥张花高速第10合同段20m空心板梁后张法预应力张拉方案1张家界至花垣高速公路第10合同段20m空心板梁后张法预应力张拉方案邵阳公路桥梁建设有限责任公司湖南省张花高速公路第10合同段邵阳路桥张花高速第10合同段20m空心板梁后张法预应力张拉方案2目录一、工程概述...............................................................................................................11、概述..................................................................................................................12、适用范围..........................................................................................................1二、作业内容...............................................................................................................1三、预应力张拉施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11、预应力材料、设备准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、张拉条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.23、张拉组织机构及人员安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2四、质量标准及验收方法...........................................................................................2五、后张法空心板梁预应力张拉工艺及质量控制流程图.......................................3六、工艺及质量控制流程...........................................................................................3（一）张拉操作步骤...................................................................................................4（二）工艺步序说明...................................................................................................41．预应力材料进场检验与保管.........................................................................42．钢绞线下料与编束..........................................................................................63．预应力筋穿束..................................................................................................74.安装锚具及夹片...............................................................................................75．千斤顶的定位..................................................................................................86．预应力张拉......................................................................................................87、伸长量的计算及纵向钢绞线束张拉操作工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..9七、封锚、压浆⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.13八、施工安全与环境保护.........................................................................................17邵阳路桥张花高速第10合同段20m空心板梁后张法预应力张拉方案1一、工程概述1、概述空心板梁结构形式为单室、先简支后连续结构；梁体采用预应力砼（后张）空心板梁。2、适用范围在本标段适用于雷公洞2号高架桥20m空心板梁。全桥共2联：5×20m+5×20m，单幅共90片。二、作业内容本方案作业内容主要包括：预应力张拉施工准备、质量标准及验收方法、预应力张拉工艺及质量控制流程、封锚压浆等。三、预应力张拉施工准备1、预应力材料、设备准备预应力体系按设计图纸要求采购：钢绞线(采用《预应力混凝土用钢绞线》（GB/T5224-2003）标准的低松弛高强度钢绞线，其抗拉强度标准值fpk=1860Mpa，公称直径d=15.2mm，弹性模量Ep=1.95×105Mpa，松弛率0.035，松弛系数0.3)、张拉锚具（采用15-4型、15-5型、和15-6型系列及其配件）、波纹管（预应力管道采用...
