NX100测量零件尺寸教程VIP免费

NX100测量零件尺寸教程_第1页
1/5
NX100测量零件尺寸教程_第2页
2/5
NX100测量零件尺寸教程_第3页
3/5

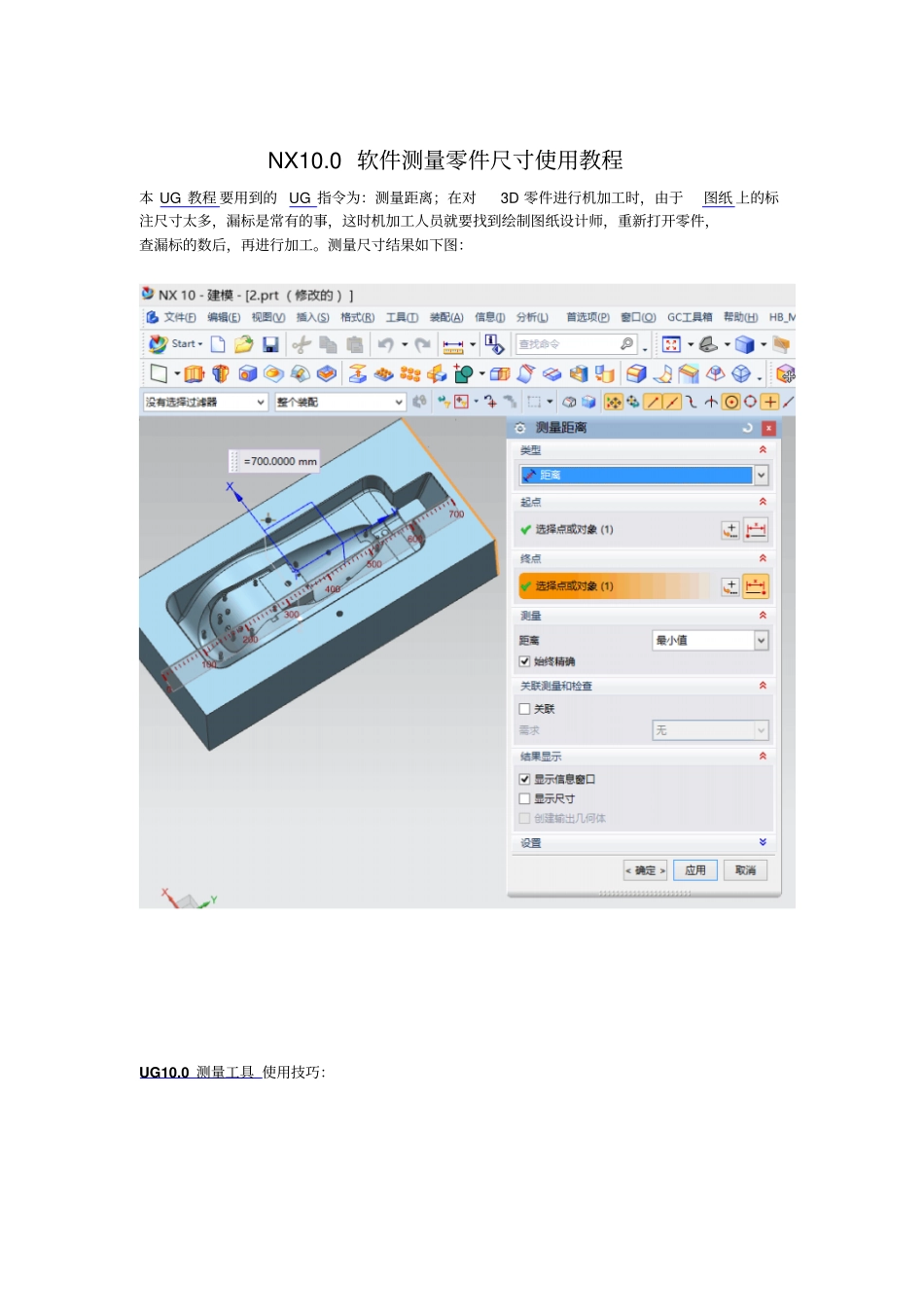

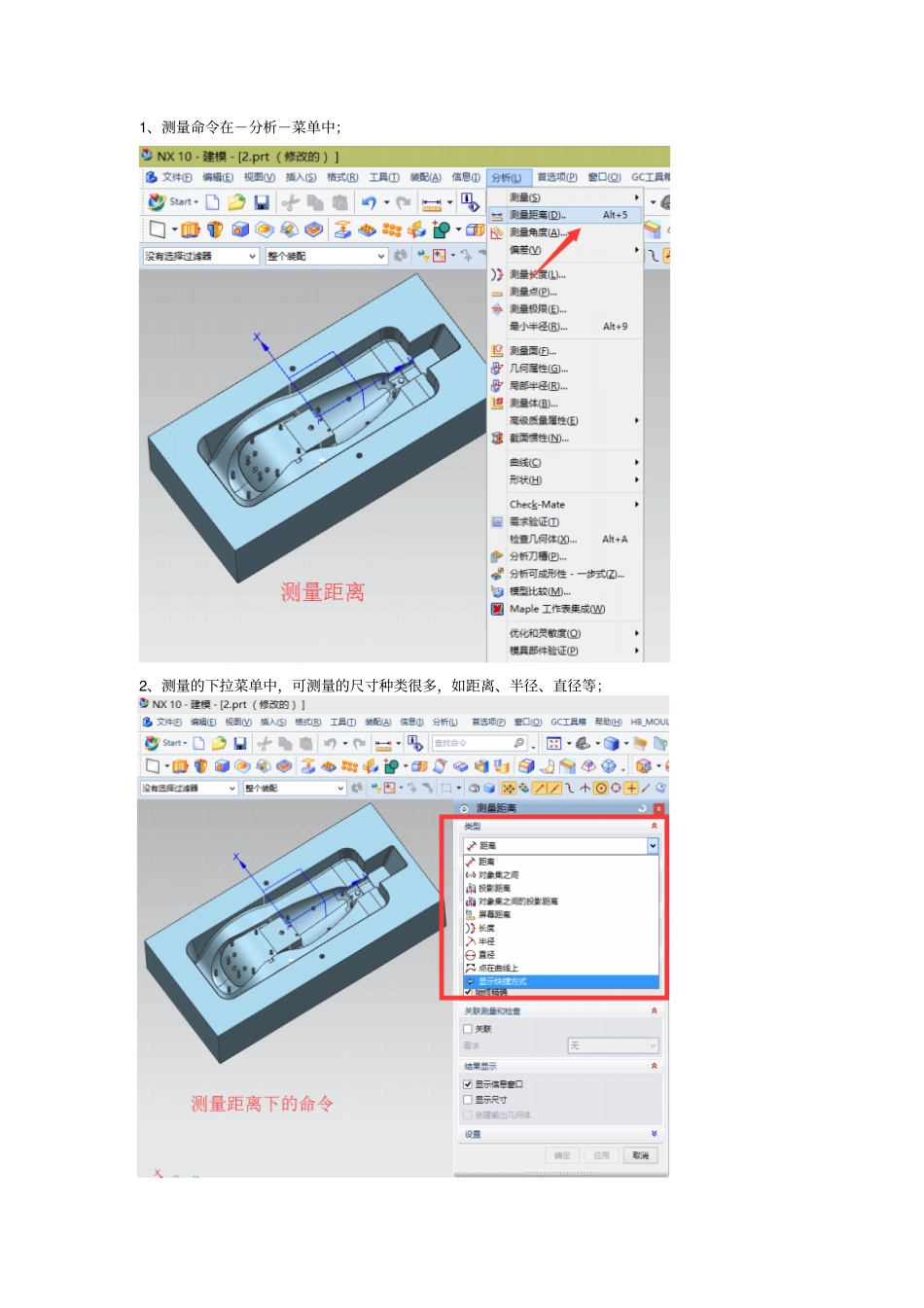

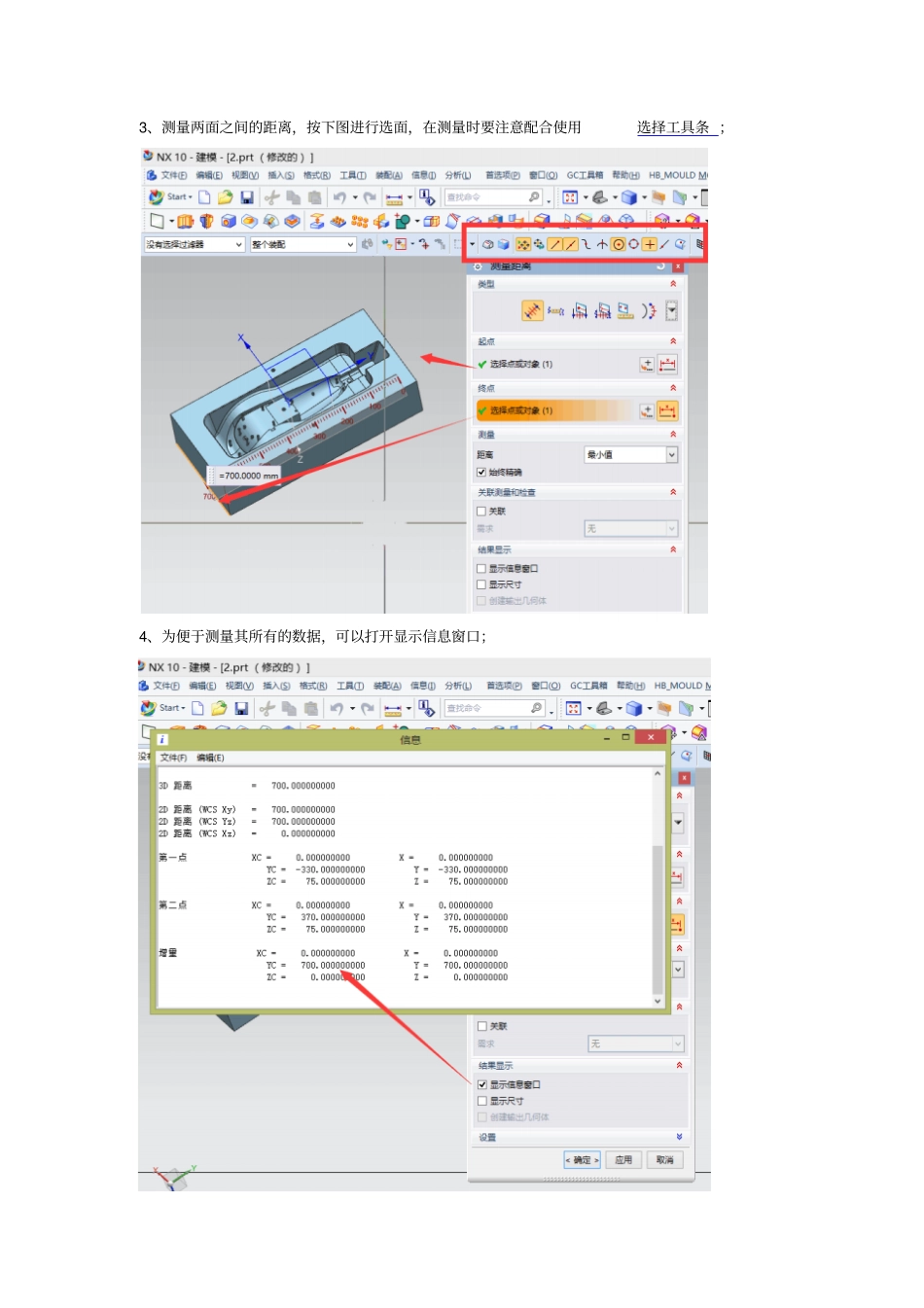

NX10.0软件测量零件尺寸使用教程本UG教程要用到的UG指令为:测量距离;在对3D零件进行机加工时,由于图纸上的标注尺寸太多,漏标是常有的事,这时机加工人员就要找到绘制图纸设计师,重新打开零件,查漏标的数后,再进行加工。测量尺寸结果如下图:UG10.0测量工具使用技巧:1、测量命令在-分析-菜单中;2、测量的下拉菜单中,可测量的尺寸种类很多,如距离、半径、直径等;3、测量两面之间的距离,按下图进行选面,在测量时要注意配合使用选择工具条;4、为便于测量其所有的数据,可以打开显示信息窗口;5、测量直径,选图上圆孔,可以测得直径是12mm;6、测量曲线长度,所测线是直线,用测量长度最方便,如下图对三条线进行测量后的数据,其长度显示在信息窗口内。7、测量半径,对于下图的小圆柱,需用测量半径,查得数据约2.1mm;8、本UG10.0教程讲解的是日常工作技巧,实用性很强,要用心才能掌握。
