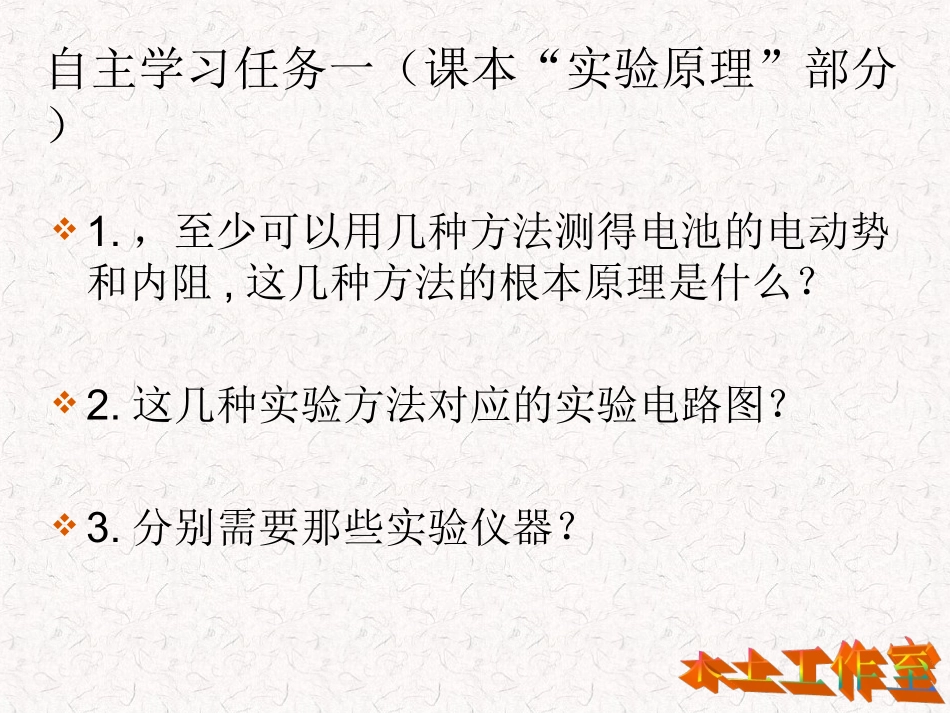

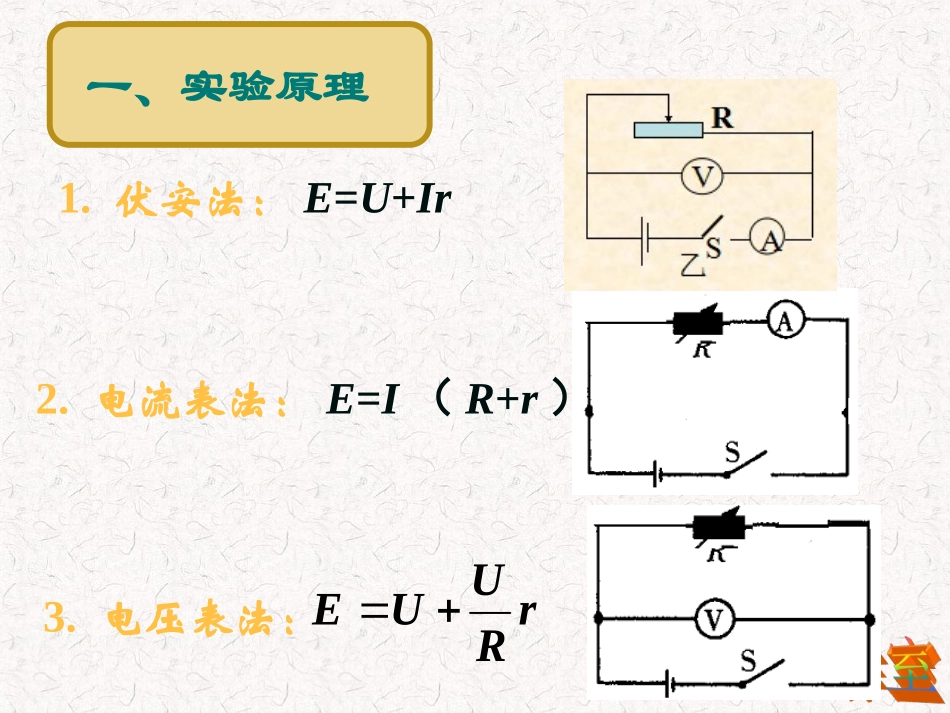

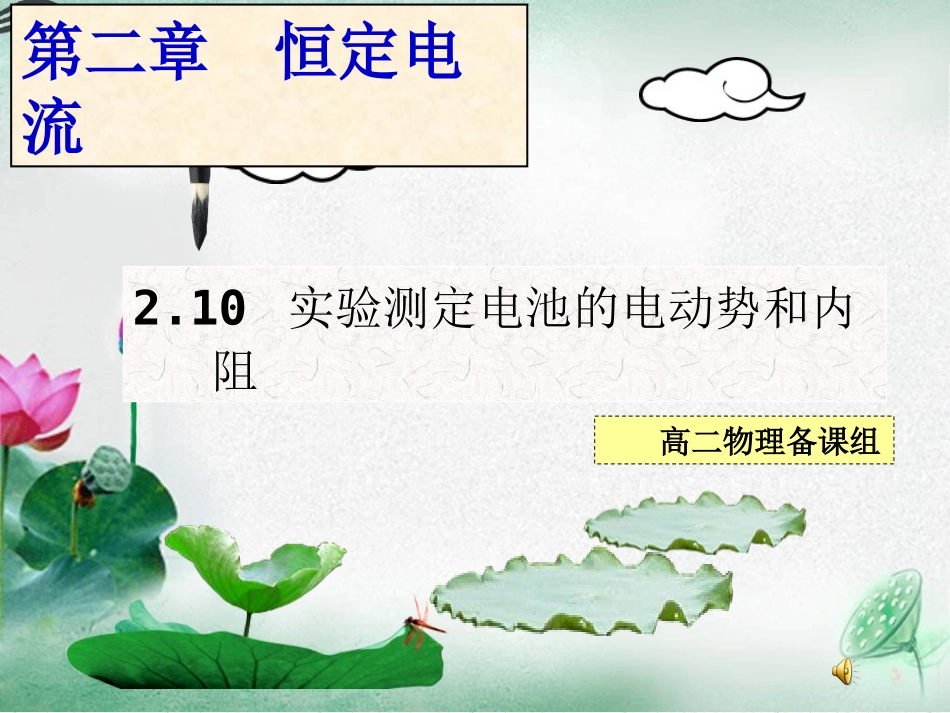

2.10实验测定电池的电动势和内阻第二章恒定电流高二物理备课组自主学习任务一(课本“实验原理”部分)1.,至少可以用几种方法测得电池的电动势和内阻,这几种方法的根本原理是什么?2.这几种实验方法对应的实验电路图?3.分别需要那些实验仪器?1.伏安法:E=U+Ir2.电流表法:E=I(R+r)一、实验原理3.电压表法:rRUUE例:在测定电池的电动势和内阻的实验中,待测电池、开关和导线,配合以下哪组仪器,可以达到实验的目的()A、一只电流表和一个电阻箱B、一只电流表、一个电压表C、一只电压表和一个电阻箱D、一只电流表和一个滑动变阻器AC自主学习任务二(“实验方法”部分)1.水果电池有什么特点?2.如果认为水果电池不稳定,可以用干电池代替,选什么样的干电池比较好,为什么?3.用伏安法测,除了图2.10-1电路图还有没有其它连法?误差来源分别是什么?4.电源为干电池,其他仪器该如何选择?(干电池的内阻大概为0.5欧姆)1.电路选择及误差分析甲图:误差来源于电压表的分流作用乙图:误差来源于电流表的分压作用二、伏安法电路和器材的选择S甲RVAS乙RVAE=U+Ir2.仪器选择:安培表:伏特表:滑动变阻器:最大阻值10最大阻值1k思考:为什么要选择电阻较小的?考虑:安全可行测量精确便于操作量程:0.6A3A量程:3V15VS甲RVA自主学习任务三1.连电路实物图时,应该注意哪些方面?2.在读数时注意哪些?3测量几组数据比较合适?1.按原理图连接实物图AVS甲R三、实验步骤1.按原理图连接实物图AVS甲R三、实验步骤一上一下红高黑低红进黑出先串后并2.把变阻器的滑片移到一端使电阻值最大;3.闭合电键,调节变阻器,使电流表的读数有明显示数,记录一组电流表和电压表的示数,用同样的方法测量并记录几组U、I值;4.断开开关,整理好器材。自主学习任务四(阅读课本“数据处理”)有几种方法可以处理数据,分别该如何处理?四:数据处理方法一:公式法改变R的阻值,从电流表和电压表中读取两组I、U的值,代入方程组联立求解,多测量几次I、U的值,算出E、r取平均值.E=U1+I1rE=U2+I2rE=U3+I3rE=U4+I4rE=U5+I5rE=U6+I6rE1r1E2r2E3r3E和r在坐标纸上以I轴为横坐标,U为纵坐标,用测出几组的U,I值画出U-I图像2.方法二:图象法I短=E/rOI/AU/VE在坐标纸上以I轴为横坐标,U为纵坐标,测出几组的U,I值画出U-I图像2.方法二:图象法I短=E/r所得直线跟纵轴的交点即为电动势E的值,图线的斜率的绝对值即为内阻的值。IUkr/OI/AU/VEU/I/I(A)U(V)0.121.370.201.320.311.240.351.200.501.100.571.05······在坐标纸上以I轴为横坐标,U为纵坐标,用测出几组的U,I值画出U-I图像最后从图像求出电动势为E=V内阻为r=Ω1.470.741.001.101.201.301.401.50亲,你注意到这里了吗?3、重要注意事项(1)本实验在电键闭合前,变阻器滑片应置于阻值最大位置处;(2)使用内阻较大一些的旧电池。在实验中不要将电流调得太大,每次读完数后立即断电,以免使电动势和内阻发生变化;(3)要测出不小于6组I、U数据,且变化范围要大一些;(4)画U-I图线时,应使图线通过仅可能多的点,并使不在直线上的点均匀分布在直线的两侧,个别偏离直线太远的点可舍去;(5)画U-I图线时,纵轴的刻度可以不从零开始,而是根据测得的数据从某一恰当的值开始但横坐标必须从0开始。这时图线与横轴的交点不再是短路电流,而图线与纵轴的截距仍为电动势E,图线的斜率的绝对值仍为内阻r。
