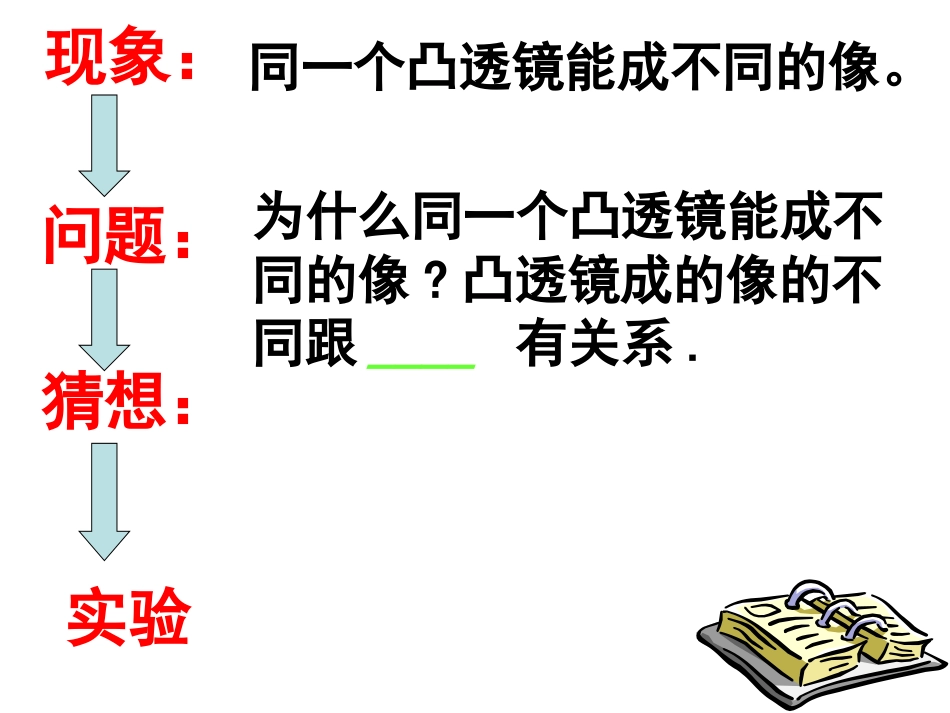

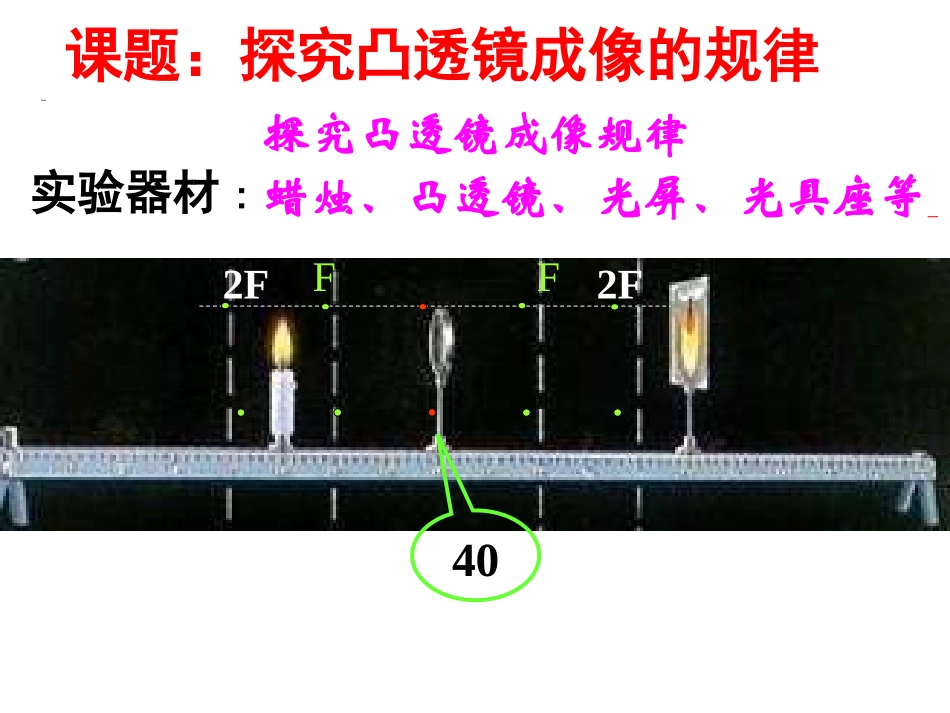

现象：同一个凸透镜能成不同的像。问题：猜想：实验为什么同一个凸透镜能成不同的像?凸透镜成的像的不同跟____有关系.课题：探究凸透镜成像的规律实验目的探究凸透镜成像规律蜡烛、凸透镜、光屏、光具座等实验器材:FF2F2F40预备知识：u物体凸透镜中心1.物距(u)：到的距离；v凸透镜中心像2.像距(v)：到的距离；402568u=?u=?V=?=?40-25=15(cm)68-40=28(cm)注意:调节烛焰、凸透镜、光屏使它们的中心在同一高度，为了使烛焰的像成在光屏的中央。实验探究、收集数据实验步骤1.把蜡烛、凸透镜、光屏依次放好2.保持凸透镜不动，蜡烛放在距透镜较远处，移动光屏，找清晰缩小的像3.记录物距、像距4.蜡烛靠近透镜一些,移动光屏找清晰放大的像5.记录物距、像距像的性质实验序号物距u/cm像距v/cm倒立、缩小的像①②③倒立、放大的像①②③分界点：一倍焦距一倍焦距分虚实，二倍焦距二倍焦距分大小；实像的位置：物在外外（二倍焦距以外）、像在间间（焦距与二倍焦距之间）；物在间间、像在外外。实像的变化：物近近像远远像变大大。实像与虚像•虚像：不是实际光线会聚而成，光屏上得不到的像•实像：由实际光线会聚而成的，能显示在光屏上的像1、凸透镜成像规律22、凹透镜成像规律、凹透镜成像规律物距U像距V物像位置像的特点像的性质U>2fU=2ff2f异侧倒立.放大实像不成像同侧正立.放大虚像U=2fU=fU=2fU=fU=2fU=f同侧、正立、缩小、虚像。分析结论：1、凸透镜在什么条件下成实像？在什么条件下成虚像？2、凸透镜在什么条件下成缩小的实像？什么条件下成放大的实像？有没有缩小的虚像？有没有倒立的虚像？3、光屏上的像有没有正立的？交流与讨论你在实验中遇到这样情况吗?•把蜡烛放在某处无论怎样移动光屏,光屏上都找不到像.运用与挑战：小明同学在一次实验中，不小心用书本挡住了部分凸透镜，你认为此时在光屏上所成的像是一半呢还是完整的？你准备如何验证你的想法呢？1、用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（）A、正立放大的像B、正立缩小的像C、倒立缩小的像D、倒立放大的像D设计课题预备实验105论证口诀练习拓展挑战返回结束应用2、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（）A、30cmB、15cmC、10cmD、5cmA设计课题预备实验105论证口诀练习拓展挑战返回结束应用3、在凸透镜成像中，物体移动时，实像和虚像的转折点在哪里？放大和缩小实像的转换点在哪里？（请学生回答）记忆口诀：(一倍焦距分虚实；二倍焦距分大小）
