蜡烛放在凸透镜的主光轴测试题

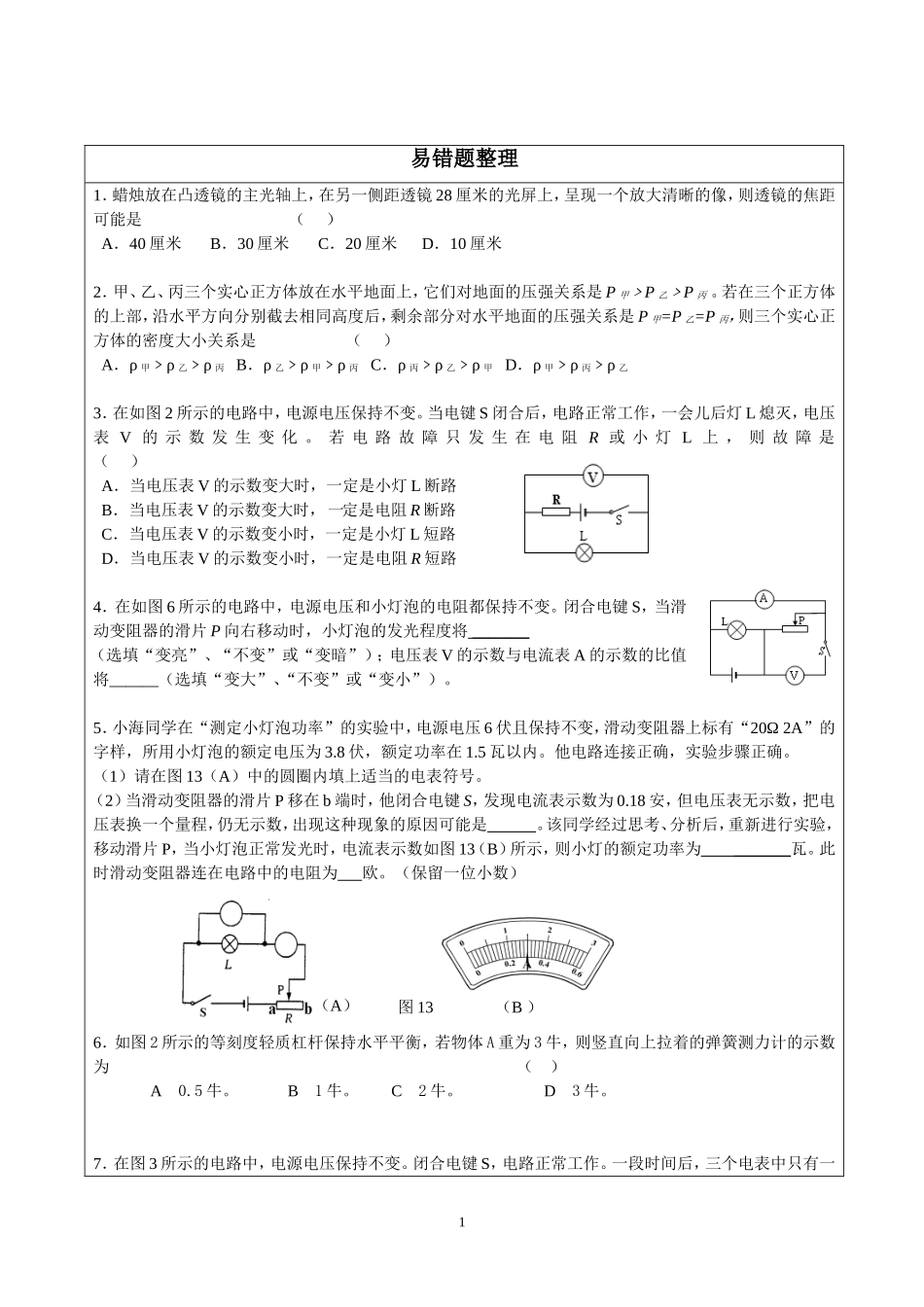

（A） 易错题整理1．蜡烛放在凸透镜的主光轴上，在另一侧距透镜 28 厘米的光屏上，呈现一个放大清晰的像，则透镜的焦距可能是 （ ）A．40 厘米 B．30 厘米 C．20 厘米 D．10 厘米2．甲、乙、丙三个实心正方体放在水平地面上，它们对地面的压强关系是 P 甲﹥P 乙﹥P 丙 。若在三个正方体的上部，沿水平方向分别截去相同高度后，剩余部分对水平地面的压强关系是 P 甲=P 乙=P 丙，则三个实心正方体的密度大小关系是 （ ）A．ρ 甲﹥ρ 乙﹥ρ 丙 B．ρ 乙﹥ρ 甲﹥ρ 丙 C．ρ 丙﹥ρ 乙﹥ρ 甲 D．ρ 甲﹥ρ 丙﹥ρ 乙 3．在如图 2 所示的电路中，电源电压保持不变。当电键 S 闭合后，电路正常工作，一会儿后灯 L 熄灭，电压表 V 的 示 数 发 生 变 化 。 若 电 路 故 障 只 发 生 在 电 阻 R 或 小 灯 L 上 ， 则 故 障 是 （ ）A．当电压表 V 的示数变大时，一定是小灯 L 断路B．当电压表 V 的示数变大时，一定是电阻 R 断路C．当电压表 V 的示数变小时，一定是小灯 L 短路D．当电压表 V 的示数变小时，一定是电阻 R 短路4．在如图 6 所示的电路中，电源电压和小灯泡的电阻都保持不变。闭合电键 S，当滑动变阻器的滑片 P 向右移动时，小灯泡的发光程度将 _______ （选填“变亮”、“不变”或“变暗”）；电压表 V 的示数与电流表 A 的示数的比值将______（选填“变大”、“不变”或“变小”）。5．小海同学在“测定小灯泡功率”的实验中，电源电压 6 伏且保持不变，滑动变阻器上标有“20Ω 2A”的字样，所用小灯泡的额定电压为 3.8 伏，额定功率在 1.5 瓦以内。他电路连接正确，实验步骤正确。（1）请在图 13（A）中的圆圈内填上适当的电表符号。（2）当滑动变阻器的滑片 P 移在 b 端时，他闭合电键 S，发现电流表示数为 0.18 安，但电压表无示数，把电压表换一个量程，仍无示数，出现这种现象的原因可能是 。该同学经过思考、分析后，重新进行实验，移动滑片 P，当小灯泡正常发光时，电流表示数如图 13（B）所示，则小灯的额定功率为 _______ 瓦。此时滑动变阻器连在电路中的电阻为 欧。（保留一位小数） 6．如图 2 所示的等刻度轻质杠杆保持水平平衡，若物体 A 重为 3 牛，则竖直向上拉着的弹簧测力计的示数为 （ ）A 0.5 牛。 B 1 牛。 C 2 牛。 D 3 牛。7．在图 3 所示的电路中，电源...
