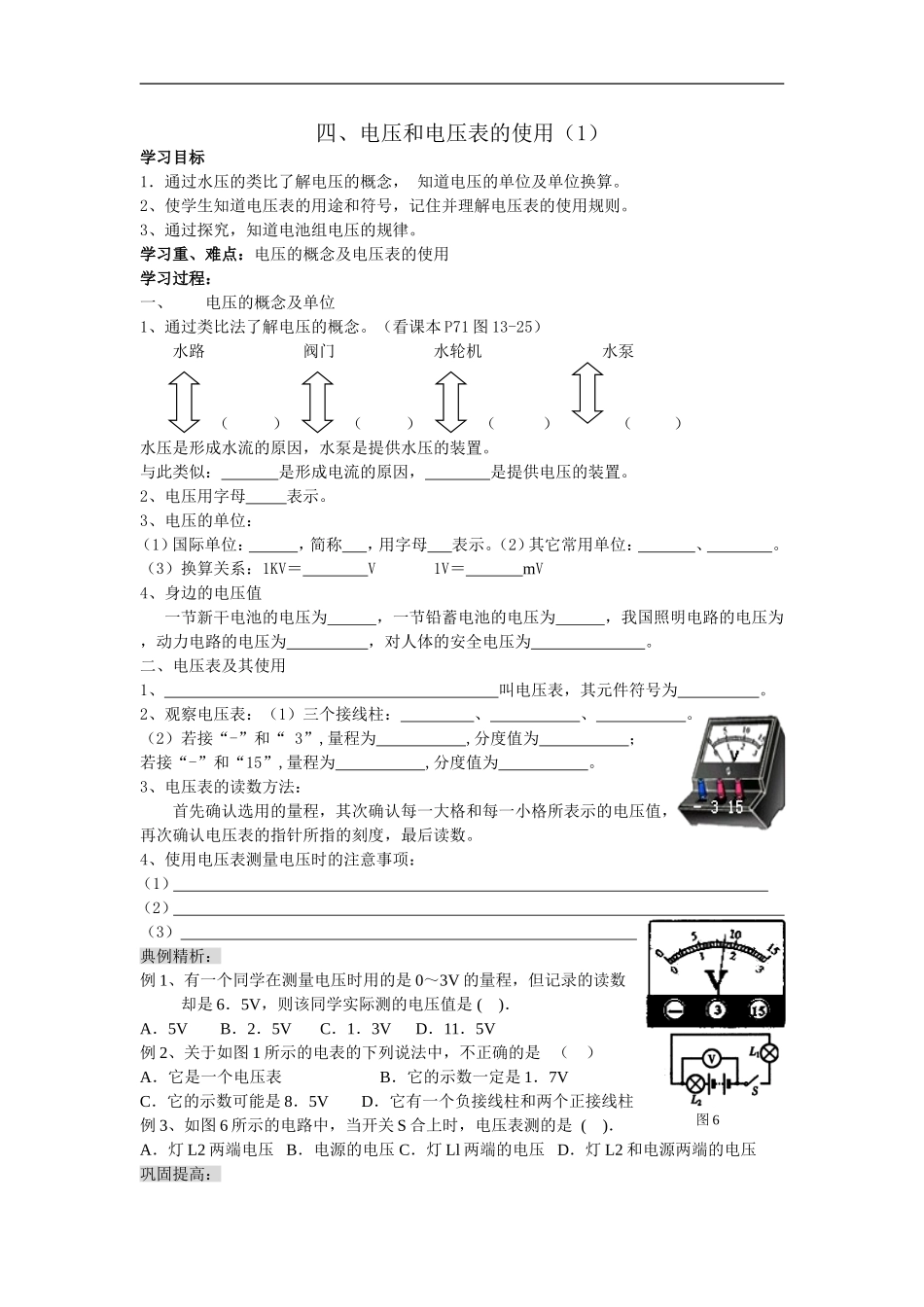

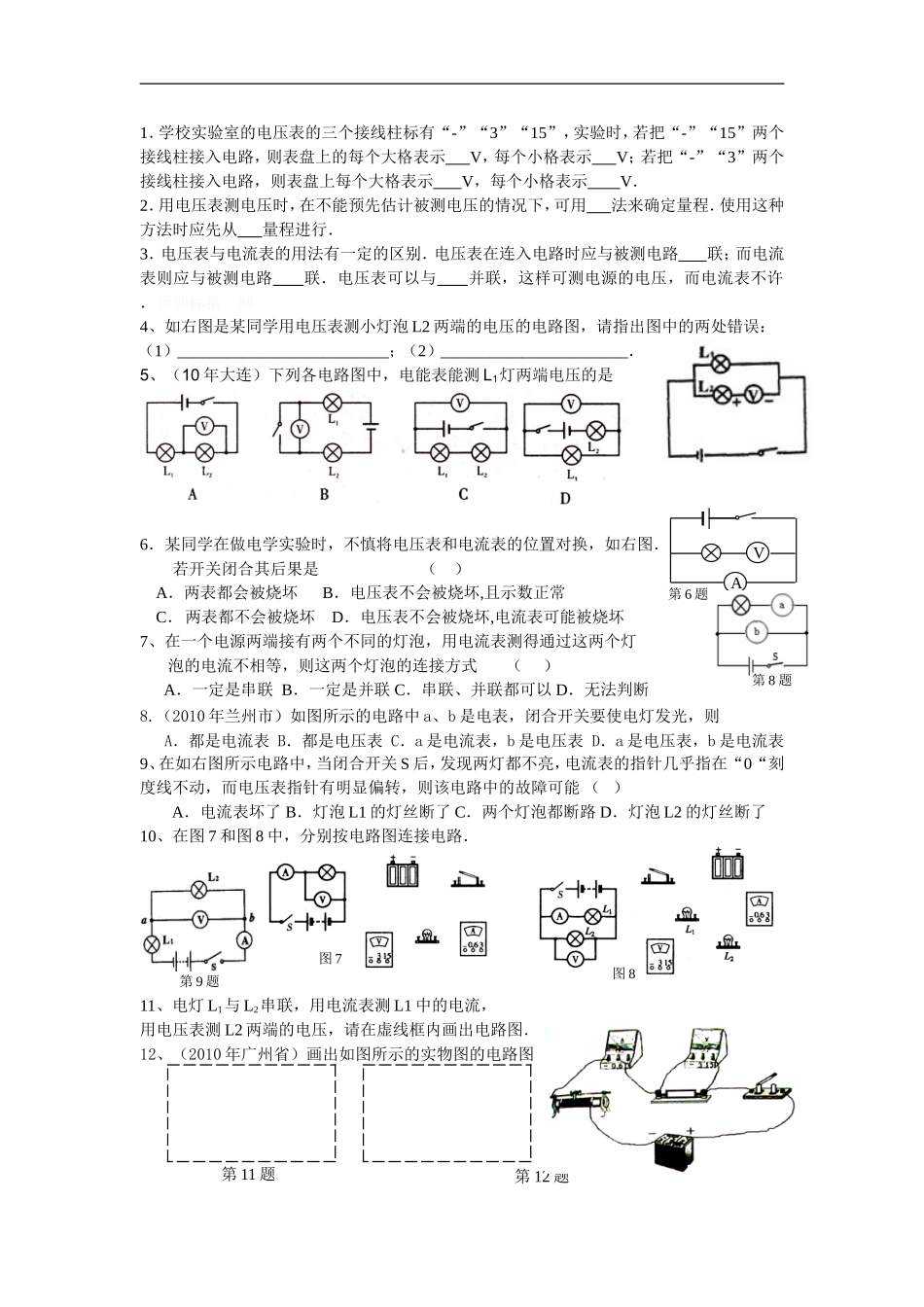

四、电压和电压表的使用（1）学习目标1．通过水压的类比了解电压的概念，知道电压的单位及单位换算。2、使学生知道电压表的用途和符号，记住并理解电压表的使用规则。3、通过探究，知道电池组电压的规律。学习重、难点：电压的概念及电压表的使用学习过程：一、电压的概念及单位1、通过类比法了解电压的概念。（看课本P71图13-25）水路阀门水轮机水泵（）（）（）（）水压是形成水流的原因，水泵是提供水压的装置。与此类似：是形成电流的原因，是提供电压的装置。2、电压用字母表示。3、电压的单位：（1）国际单位：，简称，用字母表示。（2）其它常用单位：、。（3）换算关系：1KV＝V1V＝mV4、身边的电压值一节新干电池的电压为，一节铅蓄电池的电压为，我国照明电路的电压为，动力电路的电压为，对人体的安全电压为。二、电压表及其使用1、叫电压表，其元件符号为。2、观察电压表：（1）三个接线柱：、、。（2）若接“-”和“3”,量程为,分度值为；若接“-”和“15”,量程为,分度值为。3、电压表的读数方法：首先确认选用的量程，其次确认每一大格和每一小格所表示的电压值，再次确认电压表的指针所指的刻度，最后读数。4、使用电压表测量电压时的注意事项：（1）（2）（3）典例精析：例1、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6．5V，则该同学实际测的电压值是()．A．5VB．2．5VC．1．3VD．11．5V例2、关于如图1所示的电表的下列说法中，不正确的是（）A．它是一个电压表B．它的示数一定是1．7VC．它的示数可能是8．5VD．它有一个负接线柱和两个正接线柱例3、如图6所示的电路中，当开关S合上时，电压表测的是()．A．灯L2两端电压B．电源的电压C．灯Ll两端的电压D．灯L2和电源两端的电压巩固提高：图1图6第12题第11题1．学校实验室的电压表的三个接线柱标有“-”“3”“15”，实验时，若把“-”“15”两个接线柱接入电路，则表盘上的每个大格表示V，每个小格表示V；若把“-”“3”两个接线柱接入电路，则表盘上每个大格表示V，每个小格表示V．2．用电压表测电压时，在不能预先估计被测电压的情况下，可用法来确定量程．使用这种方法时应先从量程进行．3．电压表与电流表的用法有一定的区别．电压表在连入电路时应与被测电路联；而电流表则应与被测电路联．电压表可以与并联，这样可测电源的电压，而电流表不许．新课标第一网4、如右图是某同学用电压表测小灯泡L2两端的电压的电路图，请指出图中的两处错误：（1）__________________________；（2）_______________________．5、（10年大连）下列各电路图中，电能表能测L1灯两端电压的是（）6．某同学在做电学实验时，不慎将电压表和电流表的位置对换，如右图．若开关闭合其后果是（）A．两表都会被烧坏B．电压表不会被烧坏,且示数正常C．两表都不会被烧坏D．电压表不会被烧坏,电流表可能被烧坏7、在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式（）A．一定是串联B．一定是并联C．串联、并联都可以D．无法判断8.（2010年兰州市）如图所示的电路中a、b是电表，闭合开关要使电灯发光，则A．都是电流表B．都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表9、在如右图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能（）A．电流表坏了B．灯泡L1的灯丝断了C．两个灯泡都断路D．灯泡L2的灯丝断了10、在图7和图8中，分别按电路图连接电路．11、电灯L1与L2串联，用电流表测L1中的电流，用电压表测L2两端的电压，请在虚线框内画出电路图．12、（2010年广州省）画出如图所示的实物图的电路图图7图8第6题VA第8题第9题
