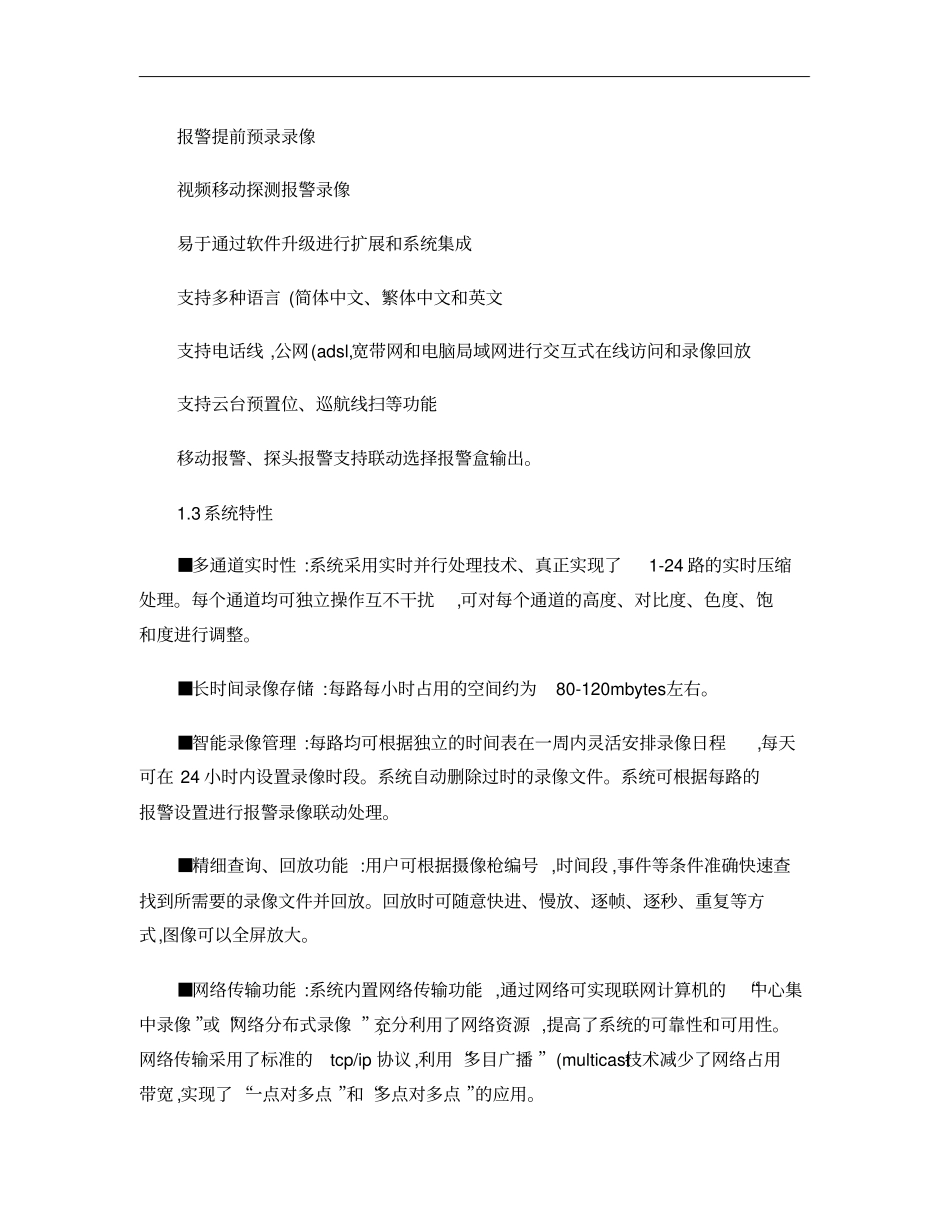

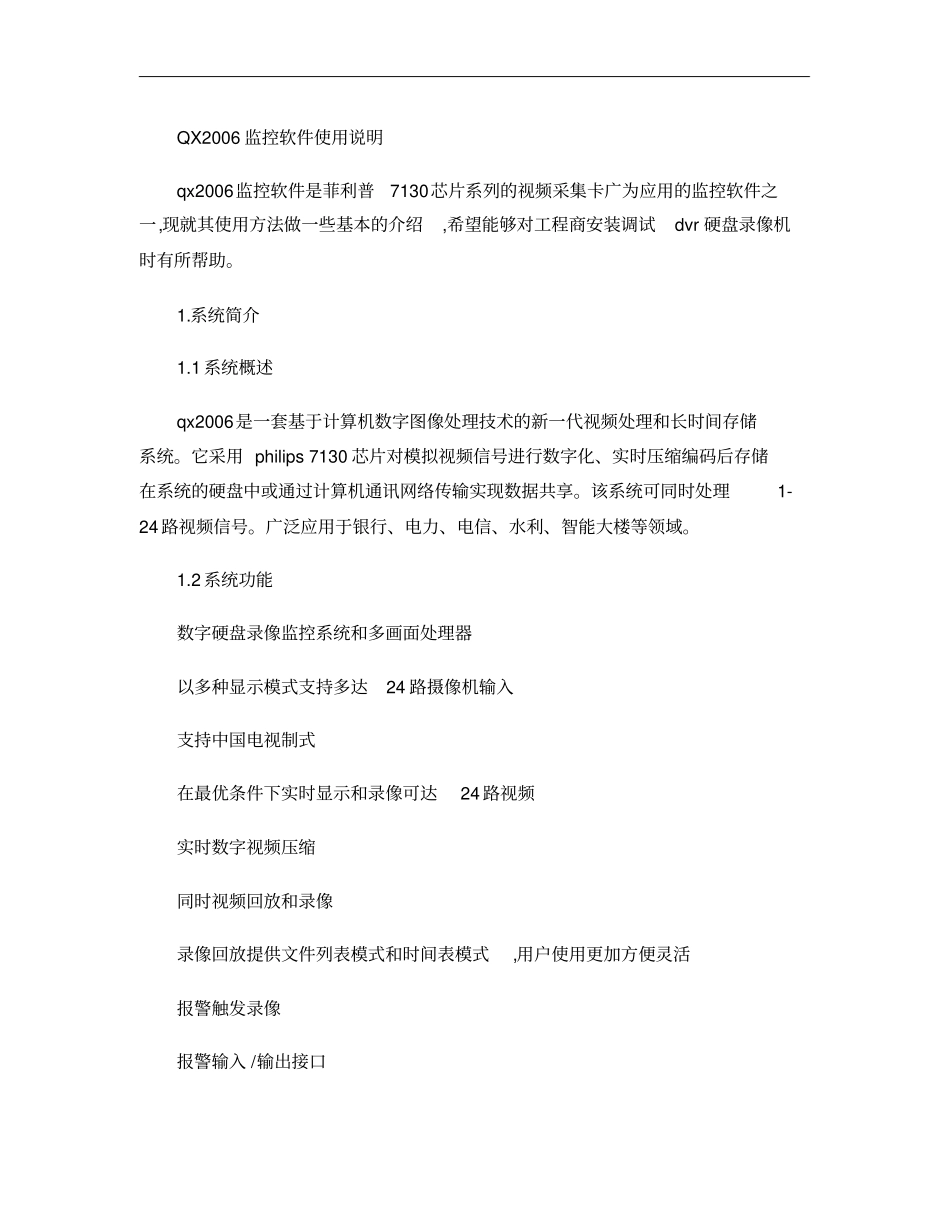

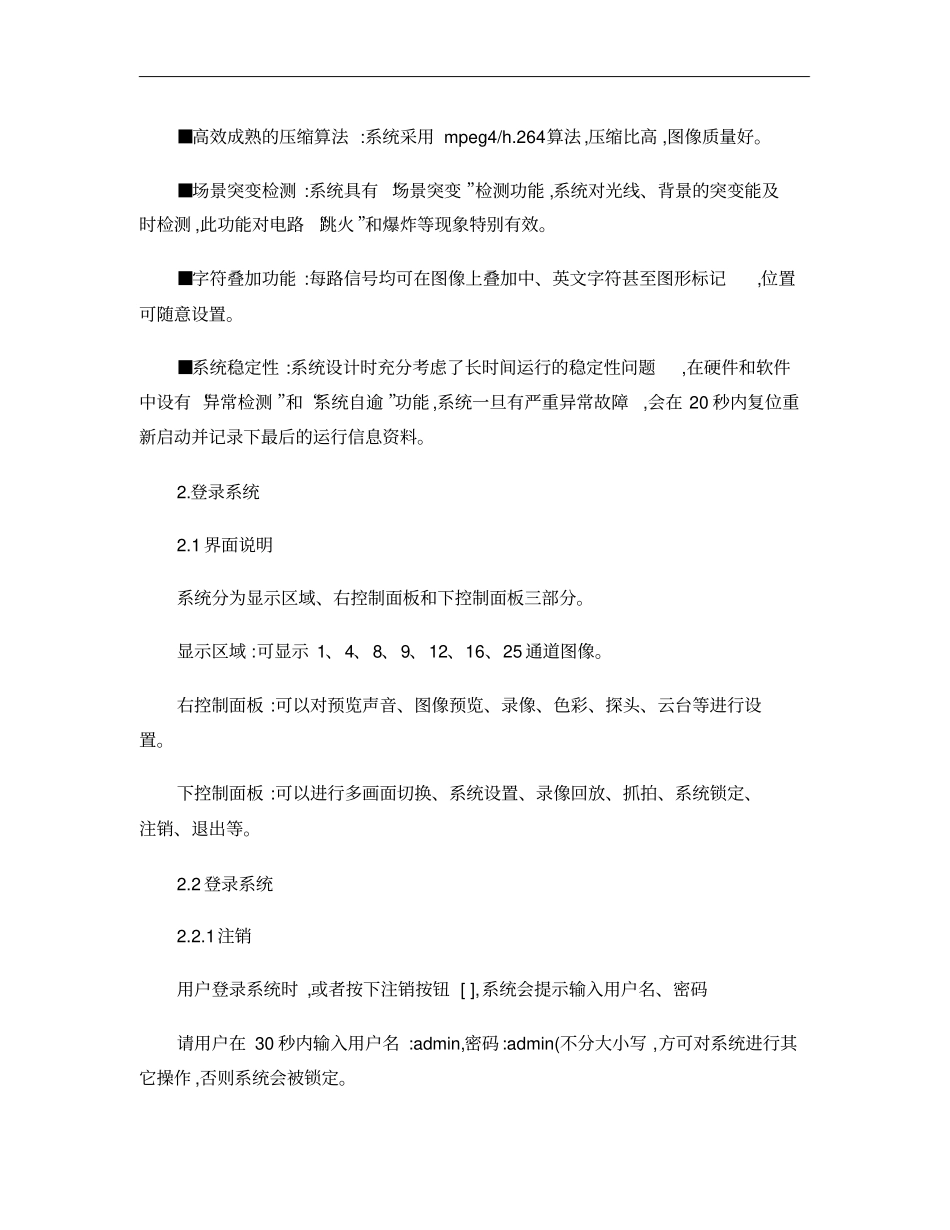

QX2006监控软件使用说明qx2006监控软件是菲利普7130芯片系列的视频采集卡广为应用的监控软件之一,现就其使用方法做一些基本的介绍,希望能够对工程商安装调试dvr硬盘录像机时有所帮助。1.系统简介1.1系统概述qx2006是一套基于计算机数字图像处理技术的新一代视频处理和长时间存储系统。它采用philips7130芯片对模拟视频信号进行数字化、实时压缩编码后存储在系统的硬盘中或通过计算机通讯网络传输实现数据共享。该系统可同时处理1-24路视频信号。广泛应用于银行、电力、电信、水利、智能大楼等领域。1.2系统功能数字硬盘录像监控系统和多画面处理器以多种显示模式支持多达24路摄像机输入支持中国电视制式在最优条件下实时显示和录像可达24路视频实时数字视频压缩同时视频回放和录像录像回放提供文件列表模式和时间表模式,用户使用更加方便灵活报警触发录像报警输入/输出接口报警提前预录录像视频移动探测报警录像易于通过软件升级进行扩展和系统集成支持多种语言(简体中文、繁体中文和英文支持电话线,公网(adsl,宽带网和电脑局域网进行交互式在线访问和录像回放支持云台预置位、巡航线扫等功能移动报警、探头报警支持联动选择报警盒输出。1.3系统特性■多通道实时性:系统采用实时并行处理技术、真正实现了1-24路的实时压缩处理。每个通道均可独立操作互不干扰,可对每个通道的高度、对比度、色度、饱和度进行调整。■长时间录像存储:每路每小时占用的空间约为80-120mbytes左右。■智能录像管理:每路均可根据独立的时间表在一周内灵活安排录像日程,每天可在24小时内设置录像时段。系统自动删除过时的录像文件。系统可根据每路的报警设置进行报警录像联动处理。■精细查询、回放功能:用户可根据摄像枪编号,时间段,事件等条件准确快速查找到所需要的录像文件并回放。回放时可随意快进、慢放、逐帧、逐秒、重复等方式,图像可以全屏放大。■网络传输功能:系统内置网络传输功能,通过网络可实现联网计算机的“中心集中录像”或“网络分布式录像”,充分利用了网络资源,提高了系统的可靠性和可用性。网络传输采用了标准的tcp/ip协议,利用“多目广播”(multicast技术减少了网络占用带宽,实现了“一点对多点”和“多点对多点”的应用。■高效成熟的压缩算法:系统采用mpeg4/h.264算法,压缩比高,图像质量好。■场景突变检测:系统具有“场景突变”检测功能,系统对光线、背景的突变能及时检测,此功能对电路“跳火”和爆炸等现象特别有效。■字符叠加功能:每路信号均可在图像上叠加中、英文字符甚至图形标记,位置可随意设置。■系统稳定性:系统设计时充分考虑了长时间运行的稳定性问题,在硬件和软件中设有“异常检测”和“系统自逾”功能,系统一旦有严重异常故障,会在20秒内复位重新启动并记录下最后的运行信息资料。2.登录系统2.1界面说明系统分为显示区域、右控制面板和下控制面板三部分。显示区域:可显示1、4、8、9、12、16、25通道图像。右控制面板:可以对预览声音、图像预览、录像、色彩、探头、云台等进行设置。下控制面板:可以进行多画面切换、系统设置、录像回放、抓拍、系统锁定、注销、退出等。2.2登录系统2.2.1注销用户登录系统时,或者按下注销按钮[],系统会提示输入用户名、密码请用户在30秒内输入用户名:admin,密码:admin(不分大小写,方可对系统进行其它操作,否则系统会被锁定。2.2.2锁定按下锁定键,则系统被锁定。2.2.3自动登录系统按下,选择“系统设置”,点击“系统参数设置”标签,找到“自动登录系统”,并打上勾,输入自动登录的用户名密码。系统以后就会按照此用户名密码自动登录系统,免去用户每次都输入用户名密码之烦恼。3.操作说明3.1预览点击右控制面板“预览”:预览面板会根据视频卡的通道数相应地用指示灯显示,浅绿色表示该通道正在预览、深绿色表示该通道预览已被关闭。用户可通过点击指示灯控制相应通道的预览情况。?[全开]、[全关]按钮:可方便用户对所有通道进行统一设置。3.2录像3.2.1手动录像点击右控制面板“录像”,录像面板会根据视频卡的通道数相应地用指示灯显示,浅绿色表示正在手动录像,深绿色表示允许手动录像,灰色表示正在按时间表录像。用户可通过点击指示灯控制...
