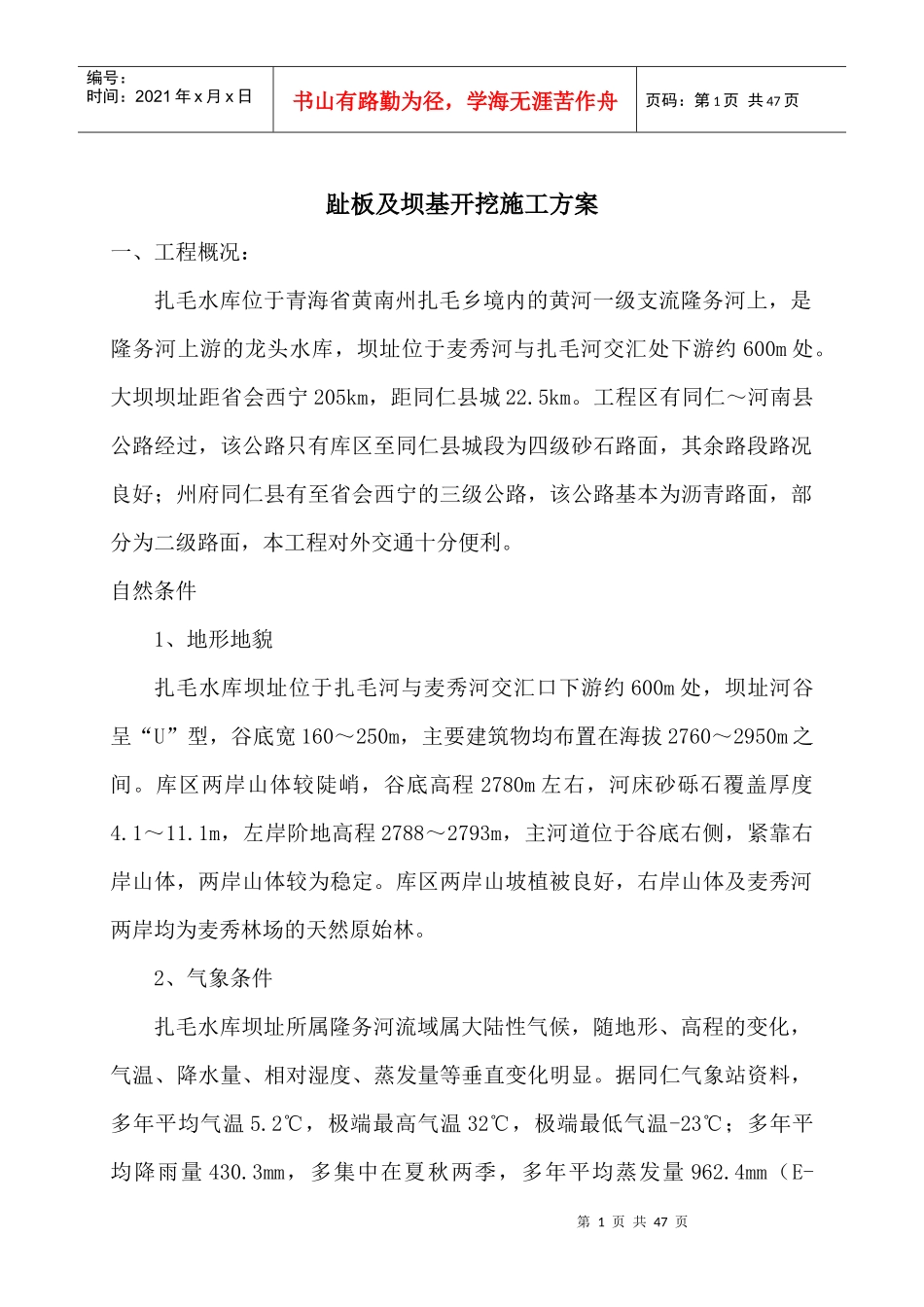

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页趾板及坝基开挖施工方案一、工程概况：扎毛水库位于青海省黄南州扎毛乡境内的黄河一级支流隆务河上，是隆务河上游的龙头水库，坝址位于麦秀河与扎毛河交汇处下游约600m处。大坝坝址距省会西宁205km，距同仁县城22.5km。工程区有同仁～河南县公路经过，该公路只有库区至同仁县城段为四级砂石路面，其余路段路况良好；州府同仁县有至省会西宁的三级公路，该公路基本为沥青路面，部分为二级路面，本工程对外交通十分便利。自然条件1、地形地貌扎毛水库坝址位于扎毛河与麦秀河交汇口下游约600m处，坝址河谷呈“U”型，谷底宽160～250m，主要建筑物均布置在海拔2760～2950m之间。库区两岸山体较陡峭，谷底高程2780m左右，河床砂砾石覆盖厚度4.1～11.1m，左岸阶地高程2788～2793m，主河道位于谷底右侧，紧靠右岸山体，两岸山体较为稳定。库区两岸山坡植被良好，右岸山体及麦秀河两岸均为麦秀林场的天然原始林。2、气象条件扎毛水库坝址所属隆务河流域属大陆性气候，随地形、高程的变化，气温、降水量、相对湿度、蒸发量等垂直变化明显。据同仁气象站资料，多年平均气温5.2℃，极端最高气温32℃，极端最低气温-23℃；多年平均降雨量430.3mm，多集中在夏秋两季，多年平均蒸发量962.4mm（E-第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页601）。最大积雪深度30cm，最大冻土深1.65m，多年平均日照时数2534小时。3—4月份多风，多年平均风速1.4m/s，最大风速20m/s，无霜期132天左右。3、趾板及坝基工程地质条件趾板位于坝轴线上游100m左右，两端与坝轴线相交，呈折线布置。设计趾板宽度为3-7m，总长414.38m。(1)趾板工程地质条件0+000-0+86段趾板位于左岸山体中，地表高程自2796.83-2894.00m，自然坡度多在45°-65°之间，地表植被较不发育。左岸趾板线大多基岩出露，在坡脚分布坡积碎石土，一般厚度为1-2m。基岩岩性为三叠系中统灰绿色、灰-深灰色中厚层中细粒长石砂岩、石英长石砂岩、粉砂岩、板岩，产状:NW270°-276°·SW∠57°-68°，岩体裂隙较发育，大多为层状结构，属硬质岩类坚硬岩级，强风化层厚度3-5m左右，弱风化层厚度5-6m左右。0+86-0+287.84段趾板位于隆务河河谷中，地形左岸高、右岸低，一般坡度在3°-10°，地表植被较发育一般。河谷左岸上部地层为第四系全新统洪积砾石，一般粒径1-3.5cm，最大可见l2cm，分选一般，砾石磨圆差，含泥量在6-12%左右，结构松散-稍密，一般厚度在1.5-5.0m，局部为lOm左右；河谷左岸中下部及右岸河漫滩地层为第四系全新统冲积砾、卵石层，灰白色，青灰色，颗粒级配良，含泥量在5-6%左右，分选不好，砾、卵石呈磨圆较好，结构稍密-中密，第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页一般厚度为3.4-14.2m，其中右岸河漫滩表层分布0.8-1.0m的冲积粉砂层。0+287.84-0+414.38段位于河谷石岸山体，地形有起伏，一般坡度为50°-70°，大多地表植被较发育。右岸山体中大多基岩出露，岩性为三叠系中统灰绿色、灰-深灰色长石砂岩、石英长石砂岩等，岩体裂隙较发育，多层状结构(强风化层为碎裂结构)，属硬质岩类，强风化层厚度3-5m，弱风化层厚度5-6m左右。趾板河谷段冲积砾、卵石层中分布有第四系孔隙潜水，地下水位埋深在0.5-5.0m，局部为8.5m左右。地下水主要接受上游河水及左、右岸基岩裂隙水的补给，在不同季节地下水位有一定的变幅，一般变化幅度为0.3-0.4m。河谷两岸左右趾板中无地下水分布。（2）坝基工程地质条件坝基开挖要求清理坝基范围内1m的砂砾石，因为坝基所在位置位于隆务河河谷地带，河谷左岸上部地层为第四系全新统洪积砾石，一般粒径1-3.5cm，最大可见l2cm，分选一般，砾石磨圆差，含泥量在6-12%左右，结构松散-稍密，一般厚度在1.5-5.0m，局部为lOm左右；河谷左岸中下部及右岸河漫滩地层为第四系全新统冲积砾、卵石层，灰白色，青灰色，颗粒级配良，含泥量在5-6%左右，分选不好，砾、卵石呈磨圆较好，结构稍密-中密，一般厚度为3.4-14.2m，...
