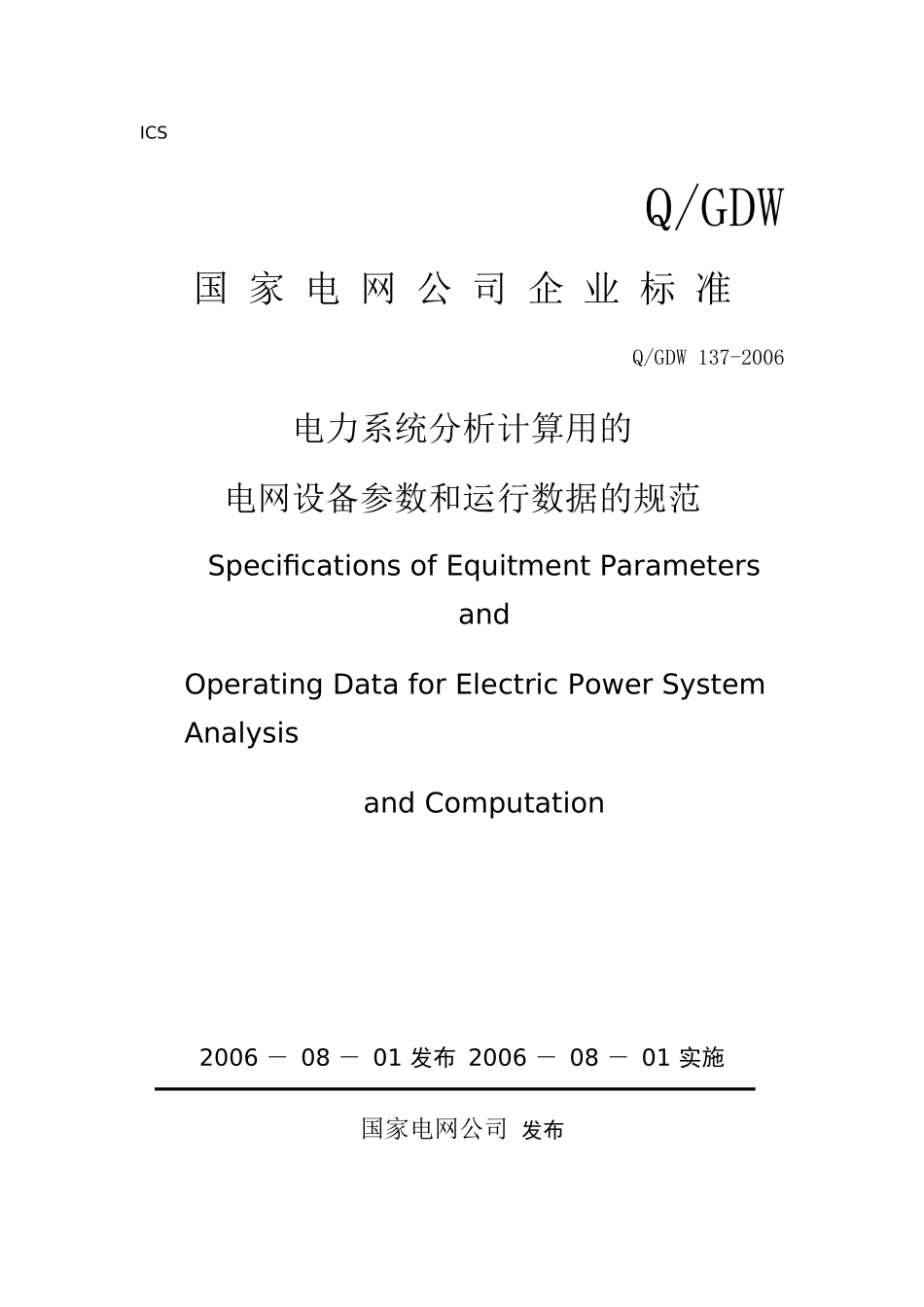

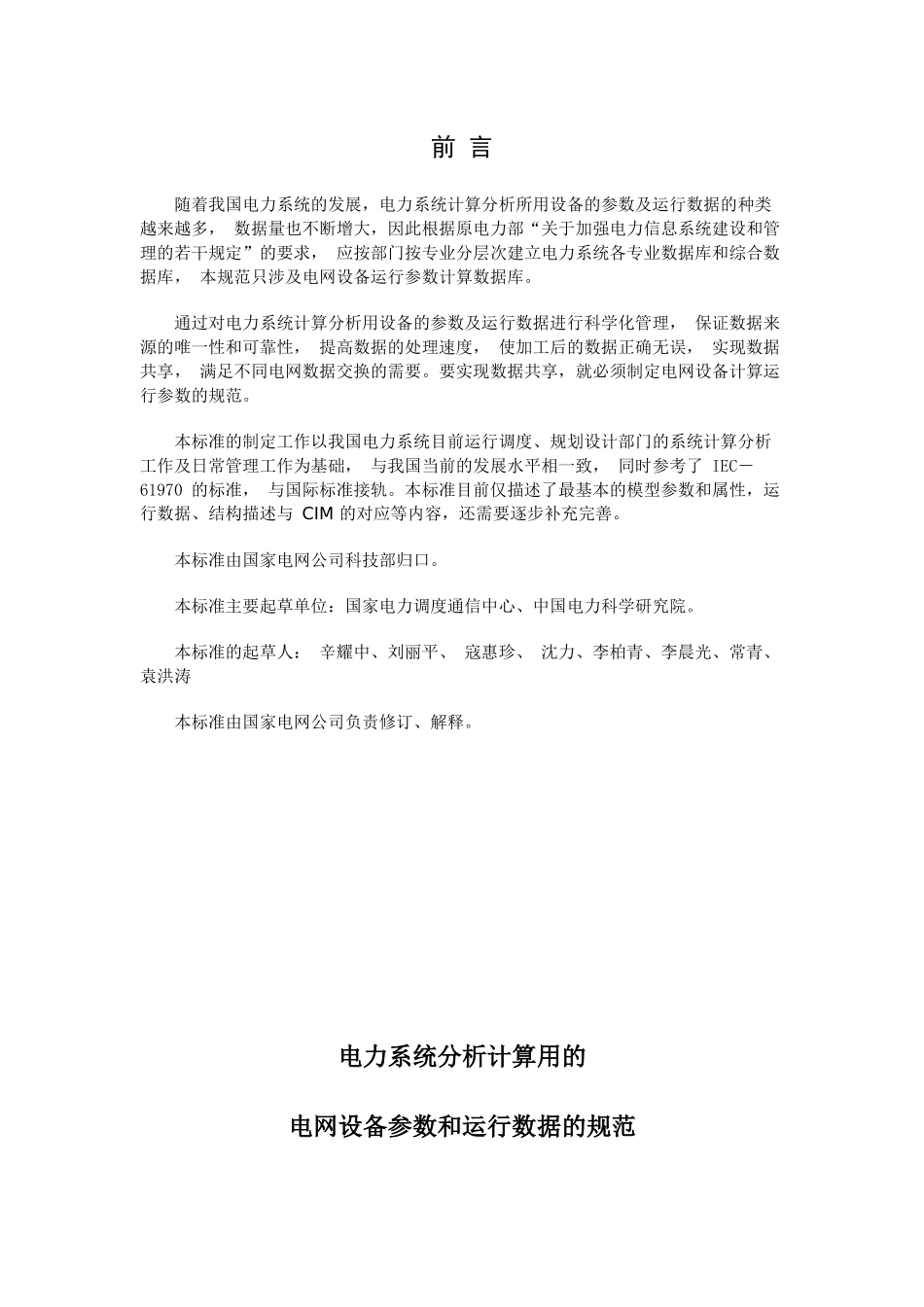

ICSQ/GDW国家电网公司企业标准Q/GDW137-2006电力系统分析计算用的电网设备参数和运行数据的规范SpecificationsofEquitmentParametersandOperatingDataforElectricPowerSystemAnalysisandComputation2006－08－01发布2006－08－01实施国家电网公司发布前言随着我国电力系统的发展，电力系统计算分析所用设备的参数及运行数据的种类越来越多，数据量也不断增大，因此根据原电力部“关于加强电力信息系统建设和管理的若干规定”的要求，应按部门按专业分层次建立电力系统各专业数据库和综合数据库，本规范只涉及电网设备运行参数计算数据库。通过对电力系统计算分析用设备的参数及运行数据进行科学化管理，保证数据来源的唯一性和可靠性，提高数据的处理速度，使加工后的数据正确无误，实现数据共享，满足不同电网数据交换的需要。要实现数据共享，就必须制定电网设备计算运行参数的规范。本标准的制定工作以我国电力系统目前运行调度、规划设计部门的系统计算分析工作及日常管理工作为基础，与我国当前的发展水平相一致，同时参考了IEC－61970的标准，与国际标准接轨。本标准目前仅描述了最基本的模型参数和属性，运行数据、结构描述与CIM的对应等内容，还需要逐步补充完善。本标准由国家电网公司科技部归口。本标准主要起草单位：国家电力调度通信中心、中国电力科学研究院。本标准的起草人：辛耀中、刘丽平、寇惠珍、沈力、李柏青、李晨光、常青、袁洪涛本标准由国家电网公司负责修订、解释。电力系统分析计算用的电网设备参数和运行数据的规范1范围本标准规定了电力系统分析计算用的电网设备参数和运行数据的规范，给出每种设备的数据字典，即描述每种设备的基本信息及参数，规定了数据交换的基本内容及格式，对电网设备运行计算数据库提出基本要求。本标准的适用范围是区域电网、省级及市级电网运行调度、规划设计部门的计算数据交换及管理工作。本标准中的数据可用于电力系统潮流计算、稳定计算和短路电流计算等。本标准仅描述了电力系统分析计算用的最基本的模型参数，主要用于各类系统或应用之间的模型数据交换；本标准支持自描述的、面向对象的、高效模型描述语言E，相关应用可在本标准基础上自由删减或增加属性，而不影响互操作性。2引用标准下列标准所包含的条文，通过在本标准中的引用而构成为本标准的条文。本标准出版时，所示版本均为有效。由于所有标准都可能会被修订，使用本标准的各方面应探讨使用下列标准最新版本的可能性。DL－510－93全国电网名称代码DL/T600-2001电力行业标准编写基本规定GB156-1993标准电压IEC61970-301电力系统公用数据模型（CIM）--基本部分IEC61970-505电力系统公用数据模型（CIM）--CIM/XML格式3总则为适应电网的发展和大电网的互联，为全国电网离线计算数据的管理、使用及交换创造条件，特制定本规范。本规范主要包括4个方面的内容：数据库中需要包括的电网主要设备的种类；描述每种设备的信息及基本格式；数据交换的基本格式文件；电网设备运行计算数据库的基本要求。4电力系统计算所需主要设备根据规划设计及运行部门对电网进行潮流、短路电流及稳定计算和管理的要求，计算电网需要考虑以下的设备：1)发电厂或变电站2)发电机或调相机3)电力变压器、移相器4)输电线路或电缆线路5)母联开关、厂站母联开关、发电机出口开关6)电容器、电抗器等无功补偿设备7)静止无功补偿器8)串联电容补偿装置9)励磁系统、调速器、PSS稳定器10)交直流换流站、直流输电线路第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页5描述电网及其主要设备的基本信息及参数描述每种设备的信息主要包括：基本信息、技术数据、运行数据和控制数据。考虑到与EMS、DTS等系统的数据交换，每个表中留有多个备用数据项（不在表中表示），以便今后扩充交换的信息。以下各表中：字段类型：I—表示整型int；F—表示浮点型Float；C—表示字符型Character；打“#”号的字段为必填字段。现代电力系统是不同区域通过交流或交直流互联的大型电力系统，而一个区域可能由若干个分区组成，区域间有功率交换。在描述电网的各种设备之前，首先给出电网...
