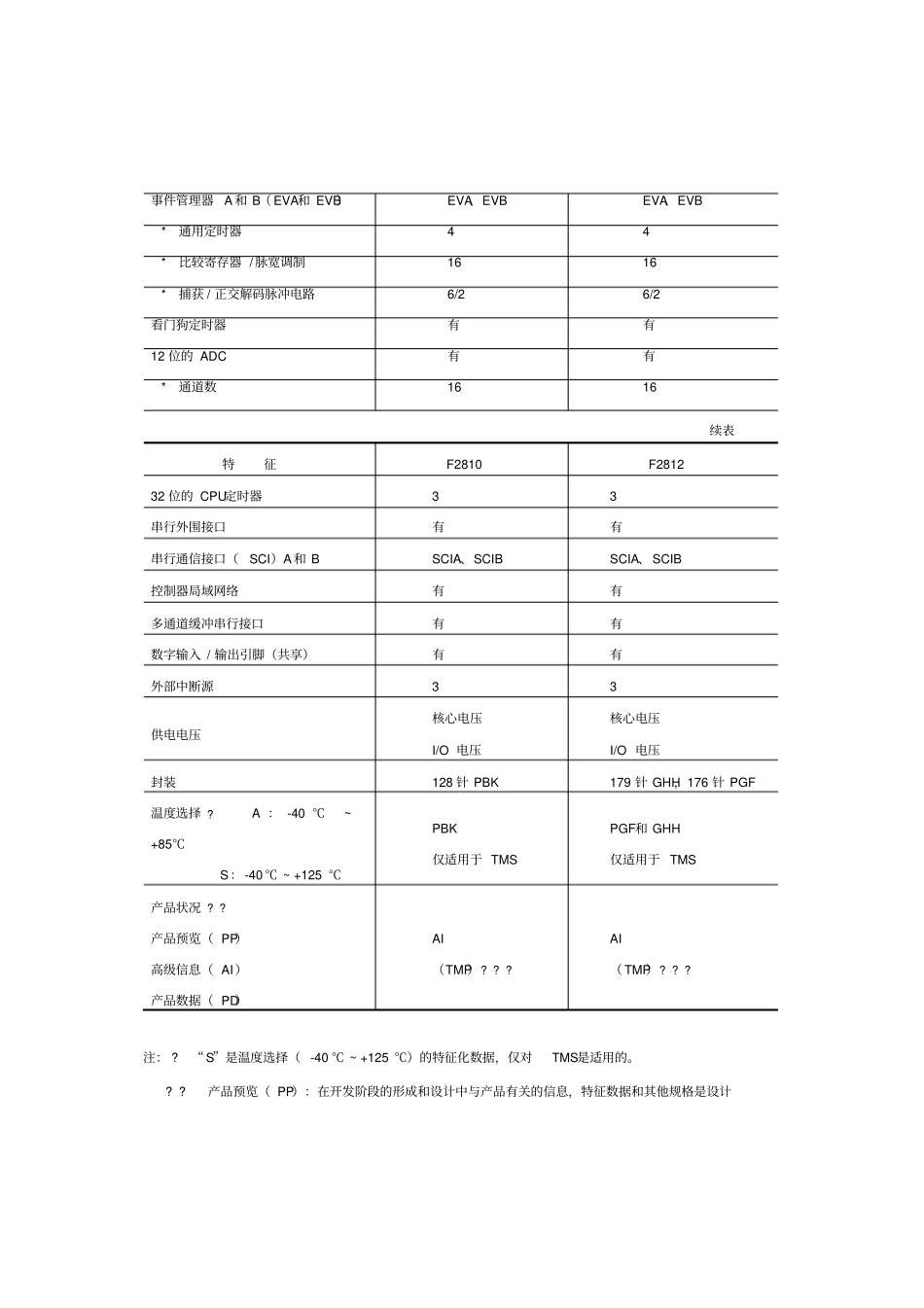

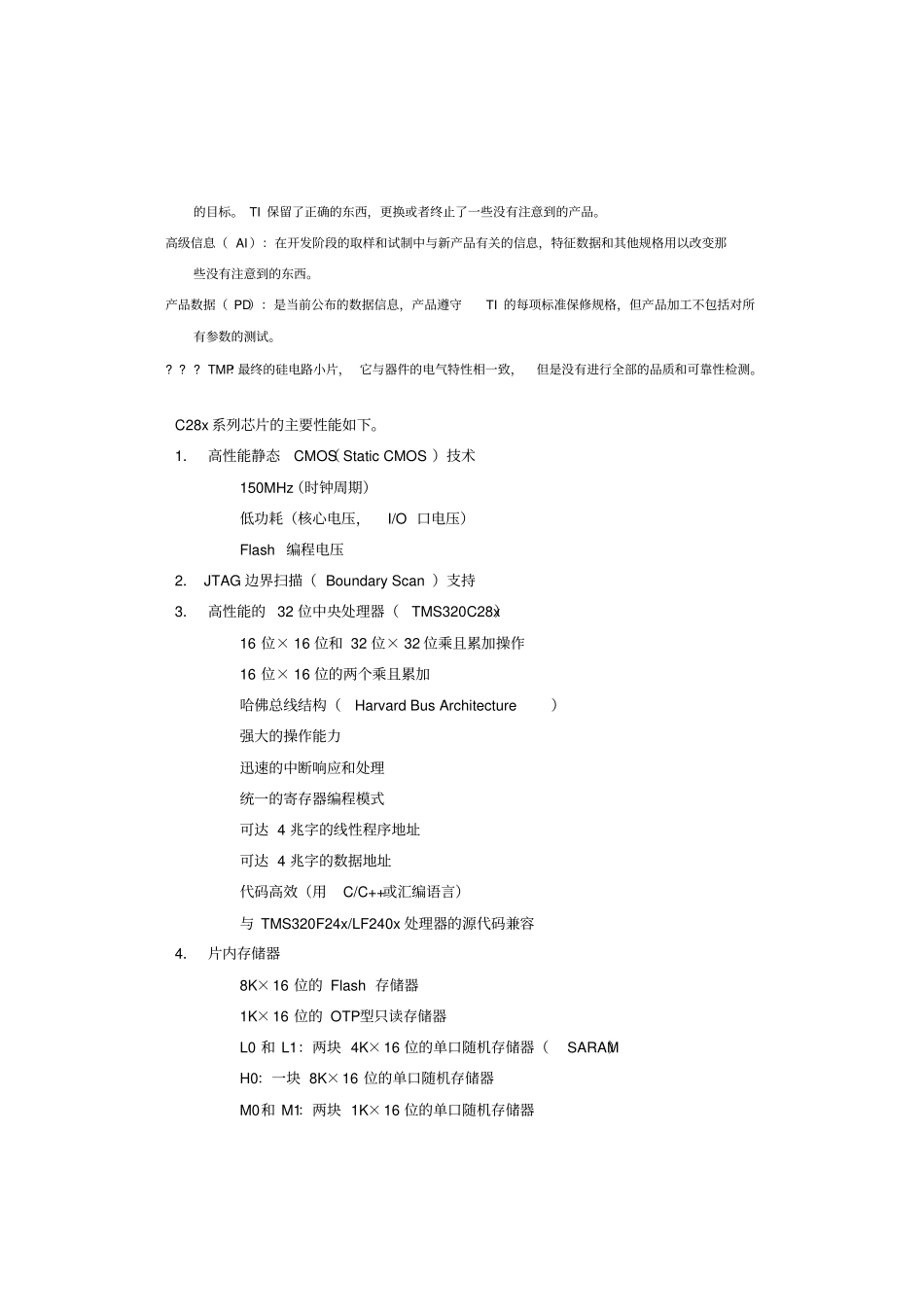

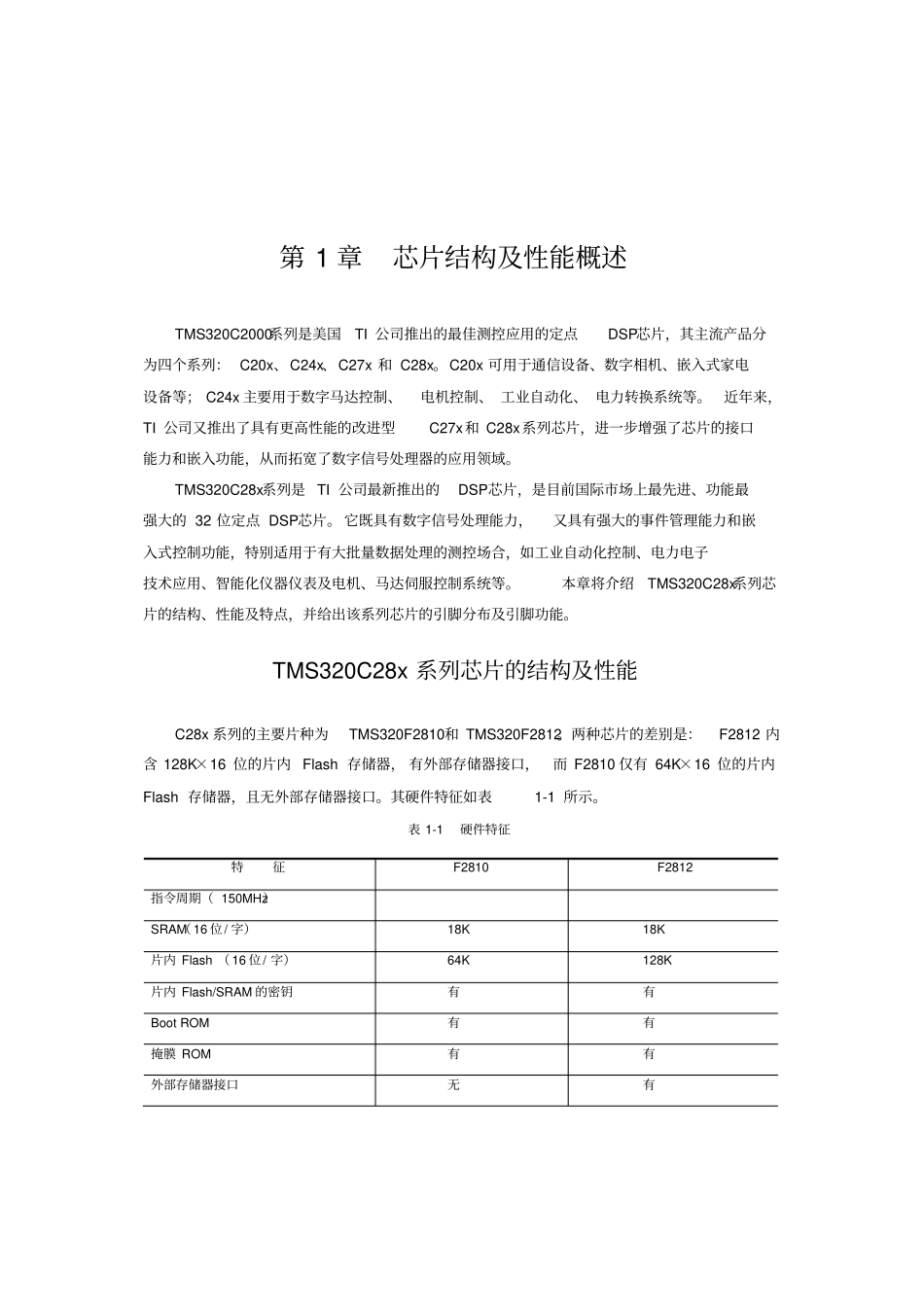

第1章芯片结构及性能概述TMS320C2000系列是美国TI公司推出的最佳测控应用的定点DSP芯片，其主流产品分为四个系列：C20x、C24x、C27x和C28x。C20x可用于通信设备、数字相机、嵌入式家电设备等；C24x主要用于数字马达控制、电机控制、工业自动化、电力转换系统等。近年来，TI公司又推出了具有更高性能的改进型C27x和C28x系列芯片，进一步增强了芯片的接口能力和嵌入功能，从而拓宽了数字信号处理器的应用领域。TMS320C28x系列是TI公司最新推出的DSP芯片，是目前国际市场上最先进、功能最强大的32位定点DSP芯片。它既具有数字信号处理能力，又具有强大的事件管理能力和嵌入式控制功能，特别适用于有大批量数据处理的测控场合，如工业自动化控制、电力电子技术应用、智能化仪器仪表及电机、马达伺服控制系统等。本章将介绍TMS320C28x系列芯片的结构、性能及特点，并给出该系列芯片的引脚分布及引脚功能。TMS320C28x系列芯片的结构及性能C28x系列的主要片种为TMS320F2810和TMS320F2812。两种芯片的差别是：F2812内含128K×16位的片内Flash存储器，有外部存储器接口，而F2810仅有64K×16位的片内Flash存储器，且无外部存储器接口。其硬件特征如表1-1所示。表1-1硬件特征特征F2810F2812指令周期（150MHz）SRAM（16位/字）18K18K片内Flash（16位/字）64K128K片内Flash/SRAM的密钥有有BootROM有有掩膜ROM有有外部存储器接口无有事件管理器A和B（EVA和EVB）EVA、EVBEVA、EVB*通用定时器44*比较寄存器/脉宽调制1616*捕获/正交解码脉冲电路6/26/2看门狗定时器有有12位的ADC有有*通道数1616续表特征F2810F281232位的CPU定时器33串行外围接口有有串行通信接口（SCI）A和BSCIA、SCIBSCIA、SCIB控制器局域网络有有多通道缓冲串行接口有有数字输入/输出引脚（共享）有有外部中断源33供电电压核心电压I/O电压核心电压I/O电压封装128针PBK179针GHH，176针PGF温度选择?A：-40℃~+85℃S：-40℃~+125℃PBK仅适用于TMSPGF和GHH仅适用于TMS产品状况??产品预览（PP）高级信息（AI）产品数据（PD）AI（TMP）???AI（TMP）???注：?“S”是温度选择（-40℃~+125℃）的特征化数据，仅对TMS是适用的。??产品预览（PP）：在开发阶段的形成和设计中与产品有关的信息，特征数据和其他规格是设计的目标。TI保留了正确的东西，更换或者终止了一些没有注意到的产品。高级信息（AI）：在开发阶段的取样和试制中与新产品有关的信息，特征数据和其他规格用以改变那些没有注意到的东西。产品数据（PD）：是当前公布的数据信息，产品遵守TI的每项标准保修规格，但产品加工不包括对所有参数的测试。???TMP：最终的硅电路小片，它与器件的电气特性相一致，但是没有进行全部的品质和可靠性检测。C28x系列芯片的主要性能如下。1．高性能静态CMOS（StaticCMOS）技术150MHz（时钟周期）低功耗（核心电压，I/O口电压）Flash编程电压2．JTAG边界扫描（BoundaryScan）支持3．高性能的32位中央处理器（TMS320C28x）16位×16位和32位×32位乘且累加操作16位×16位的两个乘且累加哈佛总线结构（HarvardBusArchitecture）强大的操作能力迅速的中断响应和处理统一的寄存器编程模式可达4兆字的线性程序地址可达4兆字的数据地址代码高效（用C/C++或汇编语言）与TMS320F24x/LF240x处理器的源代码兼容4．片内存储器8K×16位的Flash存储器1K×16位的OTP型只读存储器L0和L1：两块4K×16位的单口随机存储器（SARAM）H0：一块8K×16位的单口随机存储器M0和M1：两块1K×16位的单口随机存储器5．根只读存储器（BootROM）4K×16位带有软件的Boot模式标准的数学表6．外部存储器接口（仅F2812有）有多达1MB的存储器可编程等待状态数可编程读/写选通计数器（StrobeTiming）三个独立的片选端7．时钟与系统控制支持动态的改变锁相环的频率片内振荡器看门狗定时器模块8．三个外部中断9．外部中断扩展（PIE）模块可支持96个外部中断，当前仅使用了45个外部中断10．128位的密钥（SecurityKey/Lock）保护Flash/OTP和L0/L1SARAM防止ROM中的程序被盗11．3个32位的CPU定时器12．马达控制外围设备两个事件管理器（EVA、EVB）与C240兼容的器件13．串口外围设备串行外围...
