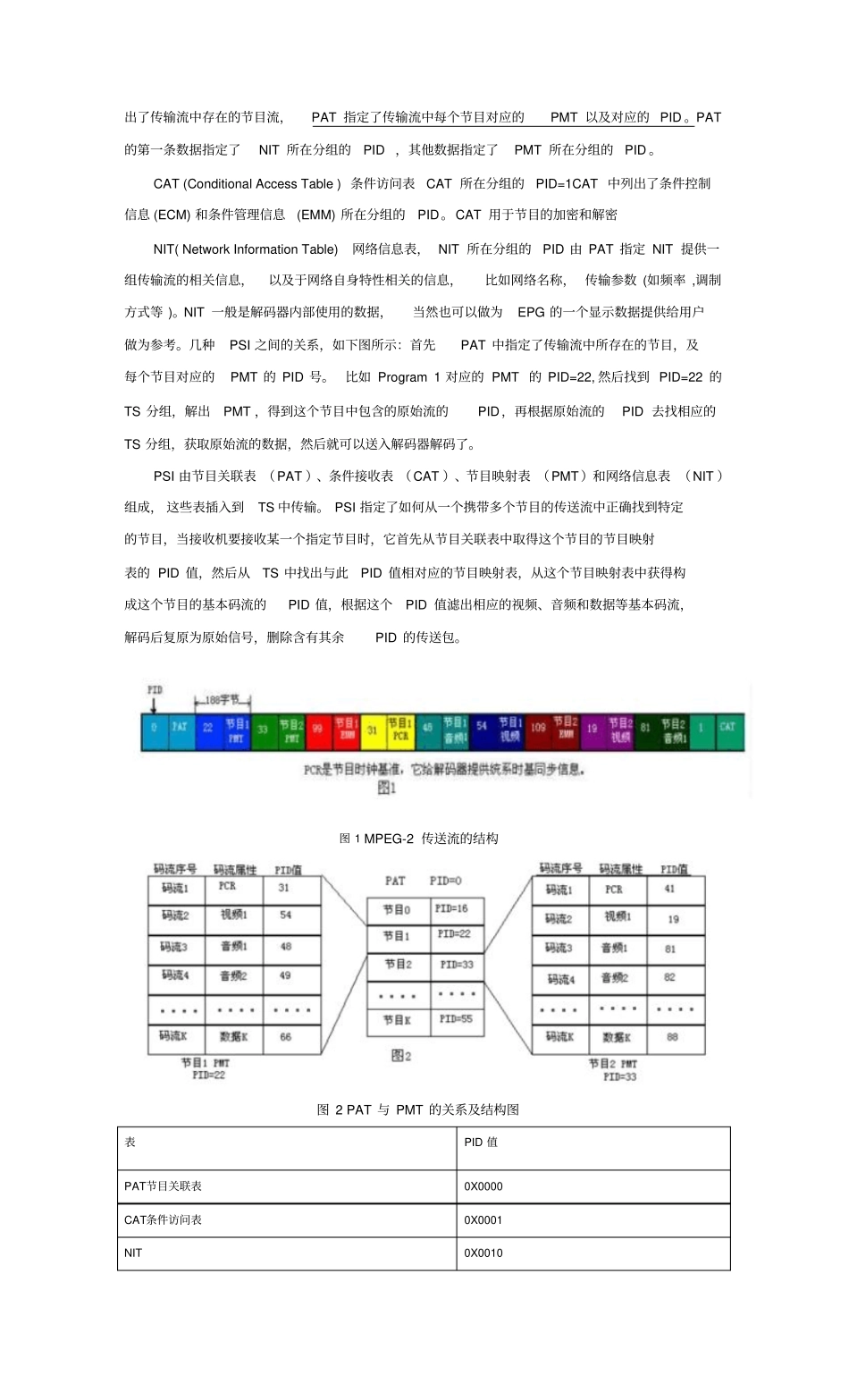

1.相关概述1.1背景介绍(1)ES-ElementaryStreams(原始流)，对视频、音频信号及其他数据进行编码压缩后的数据流称为原始流。原始流包括访问单元，比如视频原始流的访问单元就是一副图像的编码数据。(2)PES-PacketizedElementaryStreams(分组的原始流)，原始流形成的分组称为PES分组，是用来传递原始流的一种数据结构(3)节目是节目元素的集合。节目元素可能是原始流，这些原始流有共同的时间基点，用来做同步显示。(4)传输流和节目流TS-TransportStream翻译为“传输流”PS-ProgramStream翻译为“节目流”PS用来传输和保存一道节目的编码数据或其他数据。PS的组成单位是PES分组。TS用来传输和保存多道节目的编码数据或其他数据，TS的组成单位是节目。PS适用于不容易发生错误的环境，以及涉及到软件处理的应用，典型应用如DVD光盘的文件存储TS适用于容易发生错误的环境，典型应用就是数字电视信号的传输。TS和PS是可以互相转换的，比如从TS中抽取一道节目的内容并产生有效的PS是可能。(5)传输流分组和PES分组原始流分成很多PES分组，保持串行顺序，一个PES分组只包含一个原始流的编码数据。PES分组长度很大，最大可为64K字节。PES分组分为“分组首部(header)”和“有效负载(payload)”。“有效负载”指跟随在首部字节之后的字节。首部的前4个字节构成分组的起始码，标识了该分组所属原始流的类型和ID号。TS分组也就是传输流数据形成的数据包。每个TS分组长度为188字节，包括“分组首部”和“有效负载，前4个字节是分组首部，包含了这个分组的一些信息。有些情况下需要更多的信息时，需在后面添加“调整字段(adaptionfield)”。两者之间的关系:PES分组是插入到TS分组中的，每个PES分组首部的第一字节就是TS分组有效负载的第一字节。一个PID值的TS分组只带有来自一个原始流的数据。(6)PSI-ProgramSpecificInformation，意为节目专用信息。传输流中是多路节目复用的，那么，怎么知道这些节目在传输流中的位置，区分属于不同节目呢？所以就还需要一些附加信息，这就是PSI。PSI也是插入到TS分组中的，它们的PID是特定值。MPEG-2中规定了4个PSI，包括PAT(节目关联表)，CAT(条件访问表)，PMT(节目映射表)，NIT(网络信息表)，这些PSI包含了进行多路解调和显示节目的必要的和足够的信息。应用中可能包括更多的信息，比如DVB-T中定义了SDT(服务描述表),EIT(环境信息表),BAT(节目组相关表),TDT(时间日期表)等，统称为DVB-SI(服务信息)。PSI的PID是特定的，含PSI的数据包必须周期性的出现在传输流中。PMT(ProgramMapTable)节目映射表，PMT所在分组的PID由PAT指定，所以要先解出PAT，再解PMT。PMT中包含了属于同一节目的视频、音频和数据原始流的PID。找到了PMT，解多路复用器就可找到一道节目对应的每个原始流的PID，再根据原始流PID，去获取原始流。PAT(ProgramAssociationTable)节目关联表，PAT所在分组的PID=0(0x0000)，PAT中列出了传输流中存在的节目流，PAT指定了传输流中每个节目对应的PMT以及对应的PID。PAT的第一条数据指定了NIT所在分组的PID，其他数据指定了PMT所在分组的PID。CAT(ConditionalAccessTable)条件访问表CAT所在分组的PID=1CAT中列出了条件控制信息(ECM)和条件管理信息(EMM)所在分组的PID。CAT用于节目的加密和解密NIT(NetworkInformationTable)网络信息表，NIT所在分组的PID由PAT指定NIT提供一组传输流的相关信息，以及于网络自身特性相关的信息，比如网络名称，传输参数(如频率,调制方式等)。NIT一般是解码器内部使用的数据，当然也可以做为EPG的一个显示数据提供给用户做为参考。几种PSI之间的关系，如下图所示：首先PAT中指定了传输流中所存在的节目，及每个节目对应的PMT的PID号。比如Program1对应的PMT的PID=22,然后找到PID=22的TS分组，解出PMT，得到这个节目中包含的原始流的PID，再根据原始流的PID去找相应的TS分组，获取原始流的数据，然后就可以送入解码器解码了。PSI由节目关联表（PAT）、条件接收表（CAT）、节目映射表（PMT）和网络信息表（NIT）组成，这些表插入到TS中传输。PSI指定了如何从一个携带多个节目的传送流中正确找到特定的节目，当接收机要接收某一...
