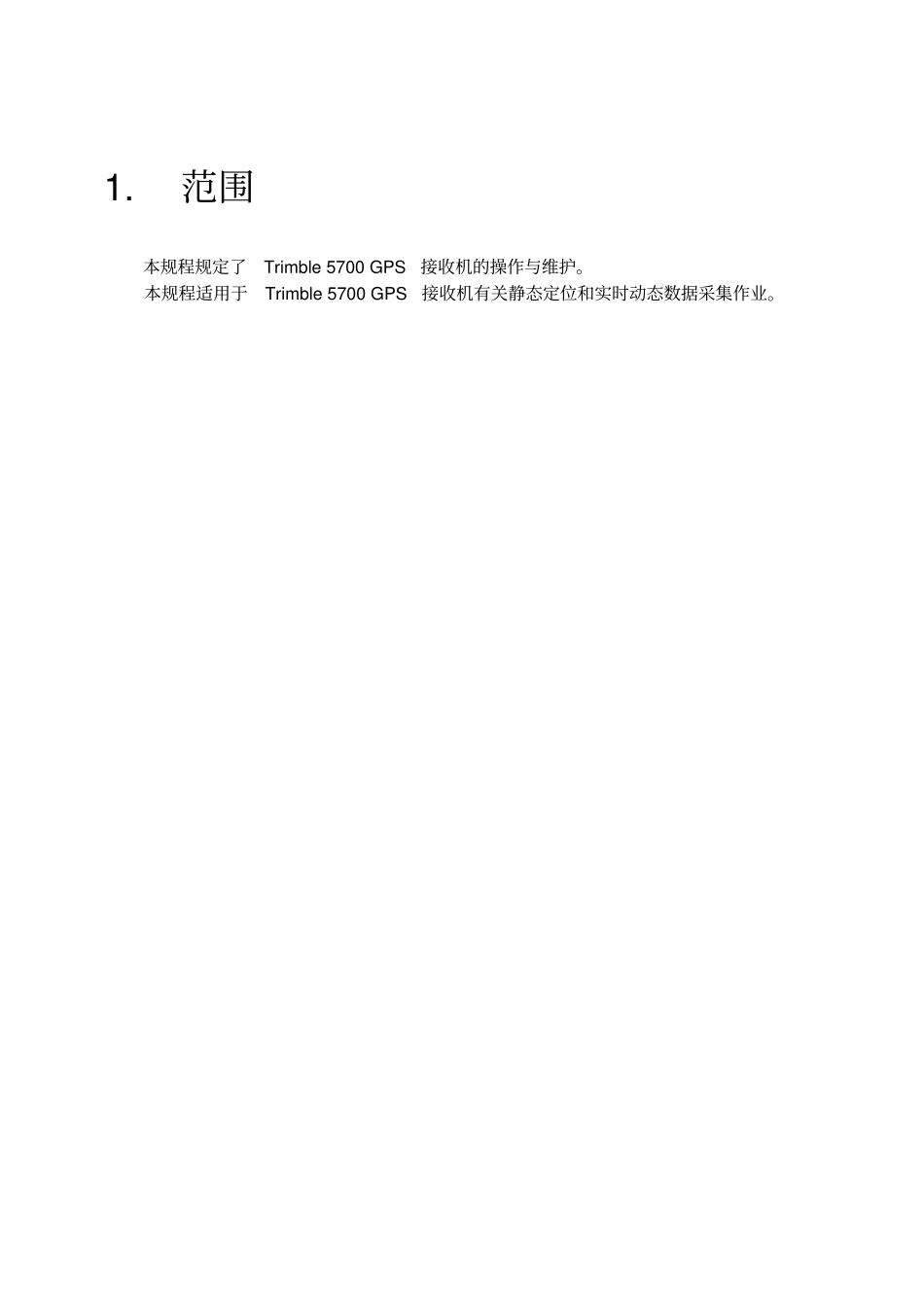

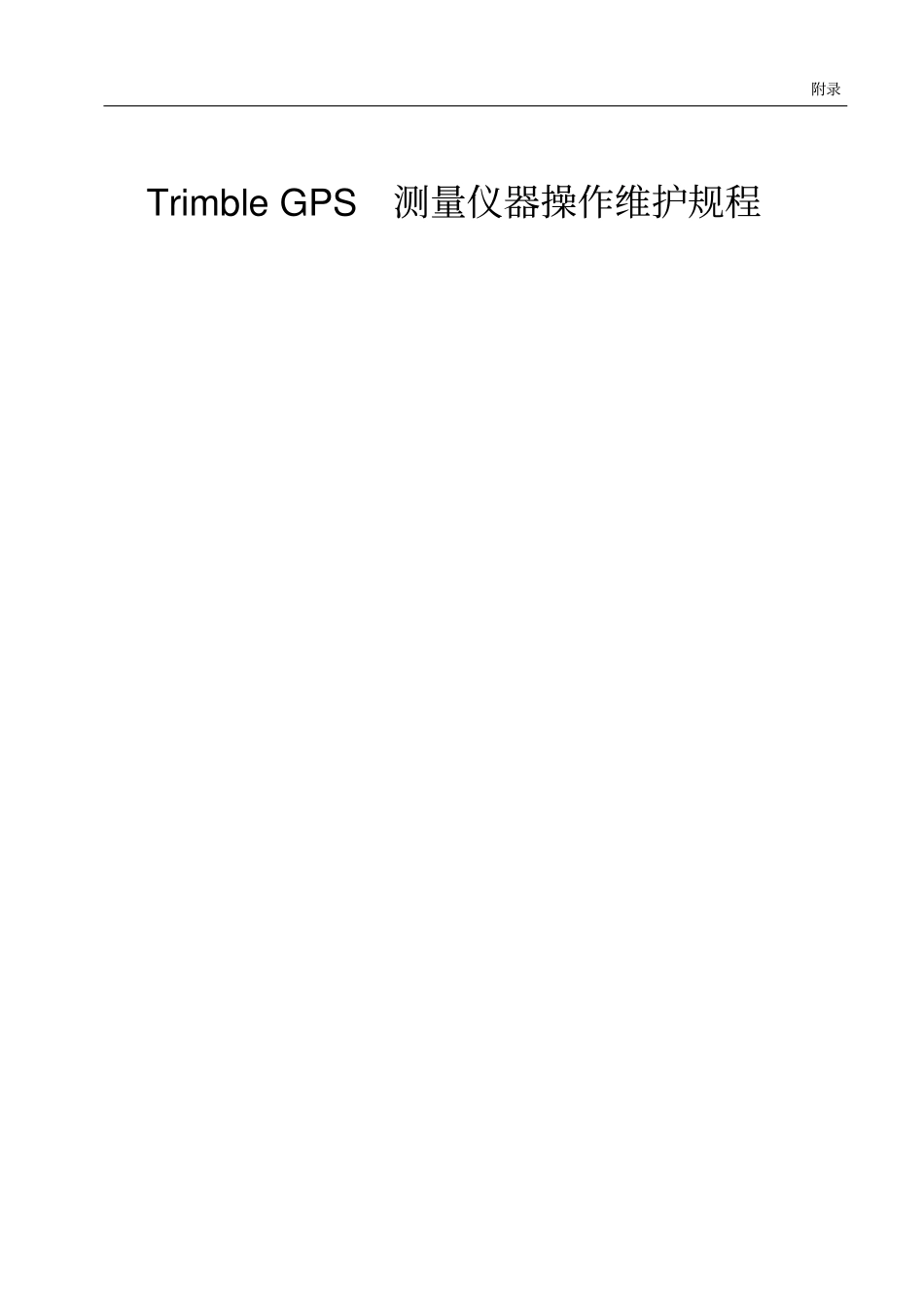

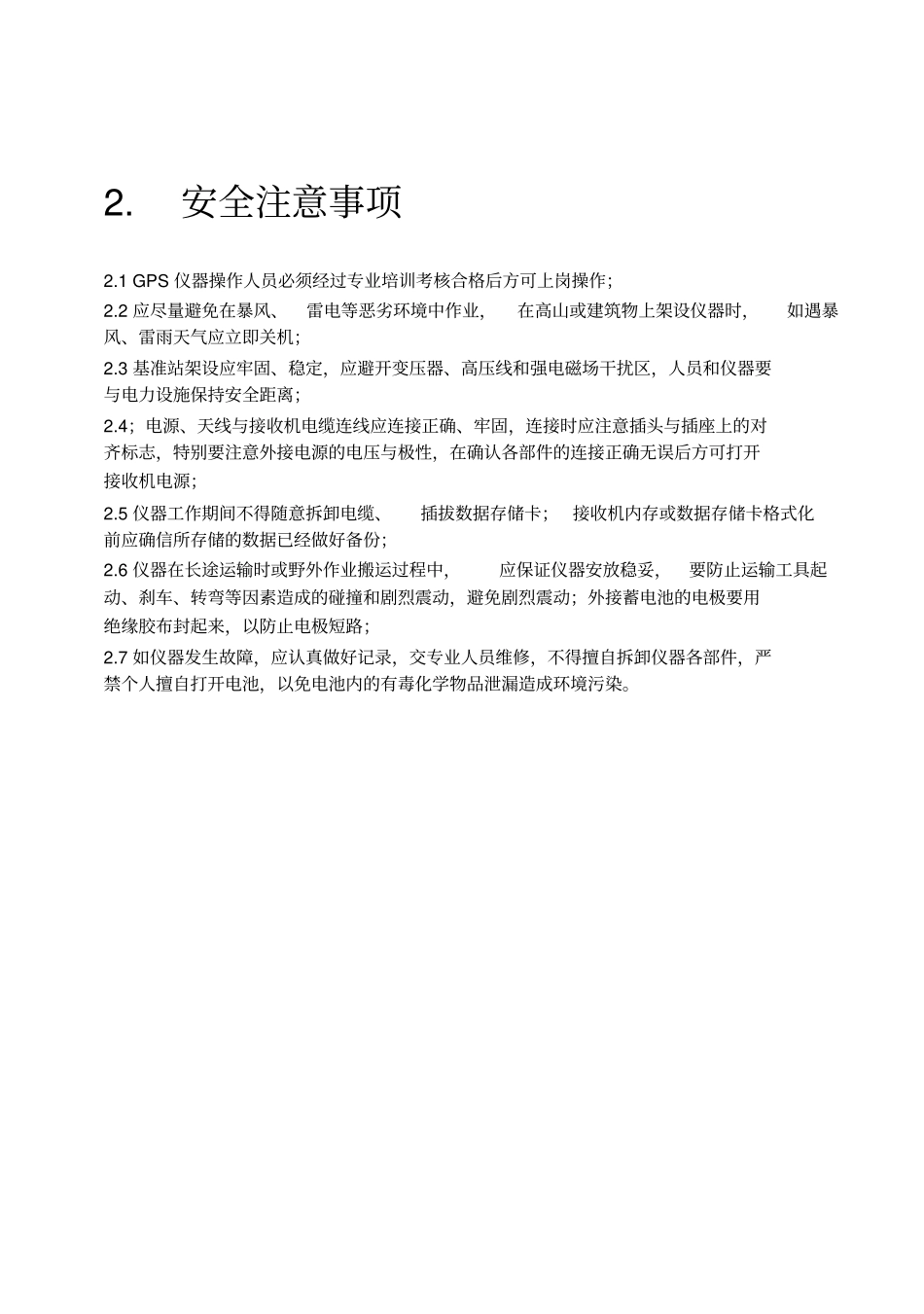

附录TrimbleGPS测量仪器操作维护规程1.范围本规程规定了Trimble5700GPS接收机的操作与维护。本规程适用于Trimble5700GPS接收机有关静态定位和实时动态数据采集作业。2.安全注意事项2.1GPS仪器操作人员必须经过专业培训考核合格后方可上岗操作；2.2应尽量避免在暴风、雷电等恶劣环境中作业，在高山或建筑物上架设仪器时，如遇暴风、雷雨天气应立即关机；2.3基准站架设应牢固、稳定，应避开变压器、高压线和强电磁场干扰区，人员和仪器要与电力设施保持安全距离；2.4；电源、天线与接收机电缆连线应连接正确、牢固，连接时应注意插头与插座上的对齐标志，特别要注意外接电源的电压与极性，在确认各部件的连接正确无误后方可打开接收机电源；2.5仪器工作期间不得随意拆卸电缆、插拔数据存储卡；接收机内存或数据存储卡格式化前应确信所存储的数据已经做好备份；2.6仪器在长途运输时或野外作业搬运过程中，应保证仪器安放稳妥，要防止运输工具起动、刹车、转弯等因素造成的碰撞和剧烈震动，避免剧烈震动；外接蓄电池的电极要用绝缘胶布封起来，以防止电极短路；2.7如仪器发生故障，应认真做好记录，交专业人员维修，不得擅自拆卸仪器各部件，严禁个人擅自打开电池，以免电池内的有毒化学物品泄漏造成环境污染。3.仪器作业前检查不论是在进行GPS静态定位，还是进行实时动态作业，在进行工作前，应做以下工作：3.1作业准备3.1.1根据工作目的，检查所有用于作业的测量设备及其附件的完备性；3.1.2检查仪器内存或闪存卡是否已清空或满足野外作业需要；3.1.3检查野外作业电源配备是否充足；3.1.4检查野外作业设备是否进行仪器检测并合格3.2设备连接3.2.1检查数据电缆连接是否正确；3.2.2检查GPS天线架设是否准确地对中整平；3.2.3确认在连接电源前，其它数据连线已正常连接3.2.4流动站连接牢固，保证野外作业过程中数据线不脱落，不虚接。4GPS接收机系统作业操作4.1静态测量作业：4.1.1静态测量准备工作了解待测点的基本情况（点的位置、上点的难度）和路途交通状况；做控制网时应做好星历预报，并评估待测点周围障碍物对GPS观测可能产生的不良影响；根据星历预报的卫星状况及任务情况确定作业方案；检查和测试测量设备和配件，保证使用设备的齐全完好；给内置电池充足电（或准备好12V外接电源）；测量员应了解作业目的和掌握质量控制要求4.1.2架设仪器在观测点上安置带有基座和适配器的三角架；天线固定在基座适配器上；用三角架夹将Trimble5700接收机固定在三角架上；连接天线电缆到Zephyr天线上；GPS天线电缆的另一头连接到Trimble5700接收机TNC口上；如需外部电源，将带有LEMO头的电池连接到接收机的PORT2或PORT3端口上；对中整平GPS天线,图4-1-1为静态/快速静态测量时接收机连接图；量取天线高（Zephyr天线高一般测量到槽口顶部），并做好记录。4.1.3启动接收机作业确保闪存卡已插入接收机（5700）中，或者保证接收机内存满足数据采集要求（4700）使用TSCe手簿软件启动接收机；4-1-1打开Trimble5700接收机上的电源按钮，直到卫星跟踪指示灯开始慢闪。检查选择以下各项：测量类型——FASTSTATIC记录设备——控制器/接收机（根据实际情况选择，选择接收机时，接收机中要有袖珍闪存卡）记录间隔——依据规范或有关规定的要求，一般的GPS定位采样间隔设置为15”;卫星高度角——依据规范或有关规的要求,一般的GPS定位的高度角为13度；PDOP值----依据规范或合同要求，一般设置为6；天线类型——选择所用天线类型，（5700接收机基准站天线类型为ZephyrGeodetic，流动站天线类型为Zephyr）测量到——槽口顶部（天线高量取位置，根据天线高量取位置选择）在TrimbleGPS接收机上，打开数据记录按钮；记录开始，并且记录/存储指示灯开始亮；在快速静态测量中，当已有足够的数据时，记录/存储指示灯开始慢闪，这时可结束测量；在静态测量时可继续记录，直到记录时间满足要求为止。4.1.4结束测量作业结束数据记录时，按下数据记录按钮2秒结束记录；按下电源按钮2秒关闭接收机，使用外接电源时将电源与接收机断开；再次量取天线高，并做好记录；断开设备连接，将接收机、连线、基座等装入仪器运输箱，...
