W5500问题集锦解读VIP免费

W5500问题集锦解读_第1页
1/20
W5500问题集锦解读_第2页
2/20
W5500问题集锦解读_第3页
3/20

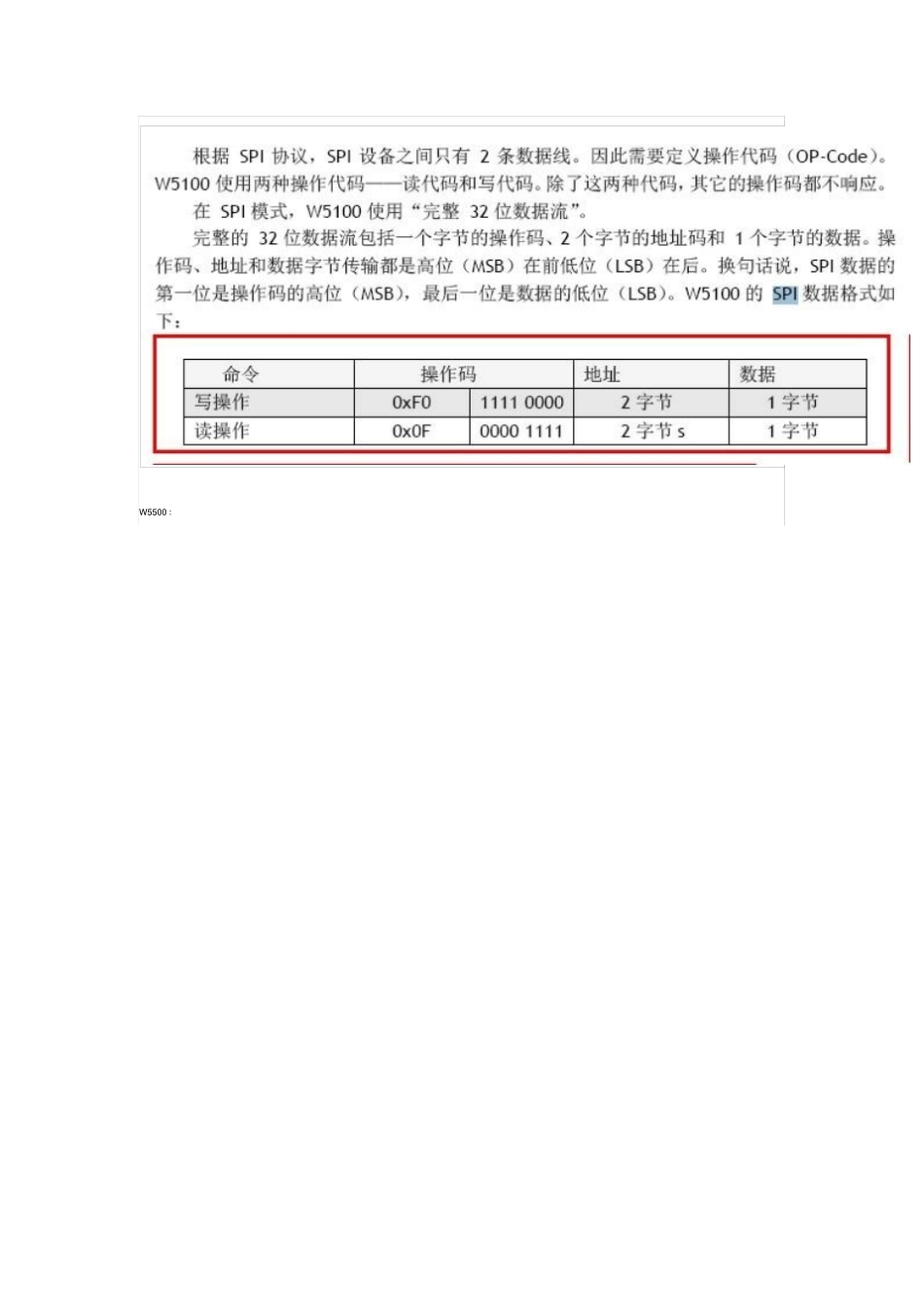

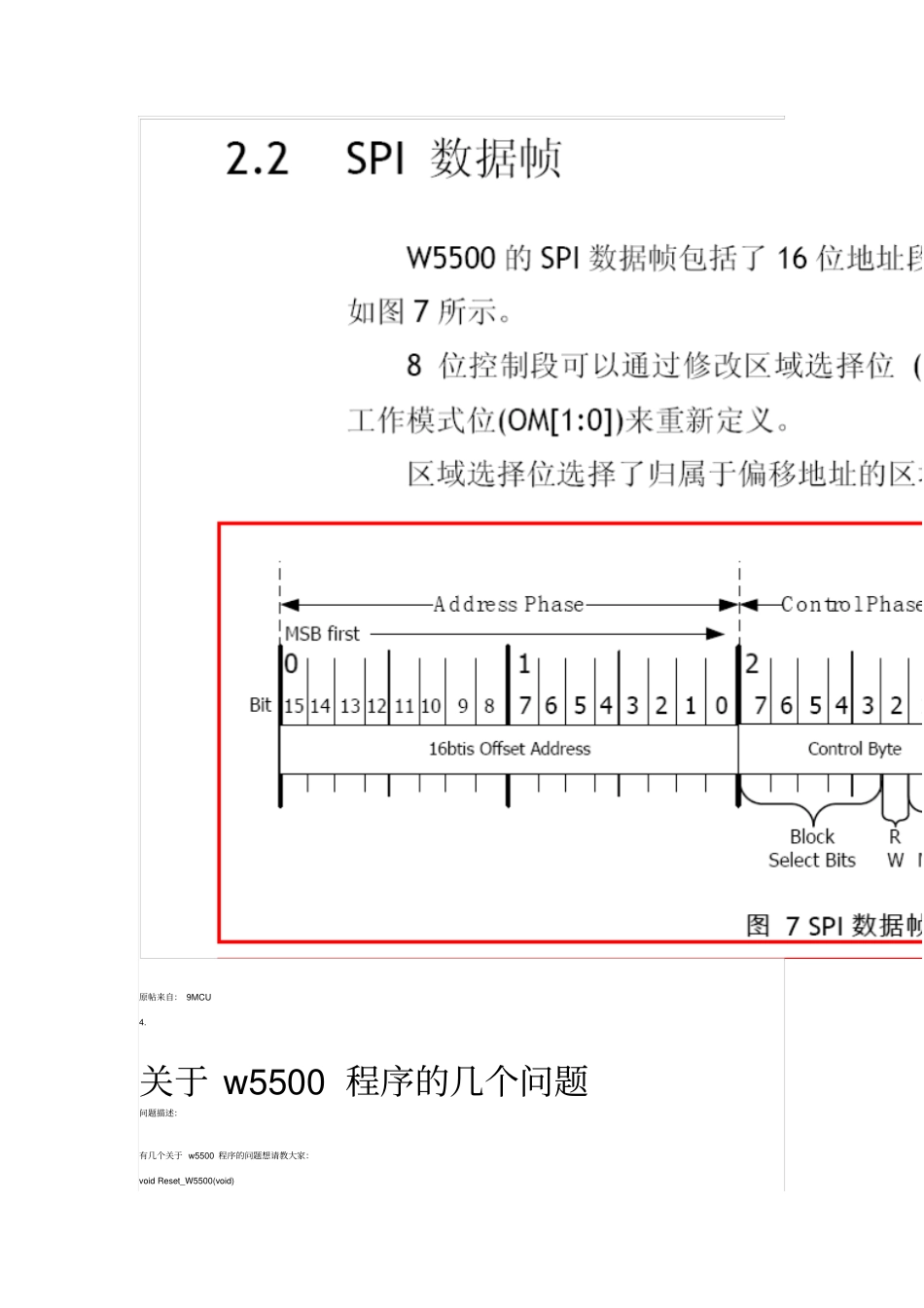

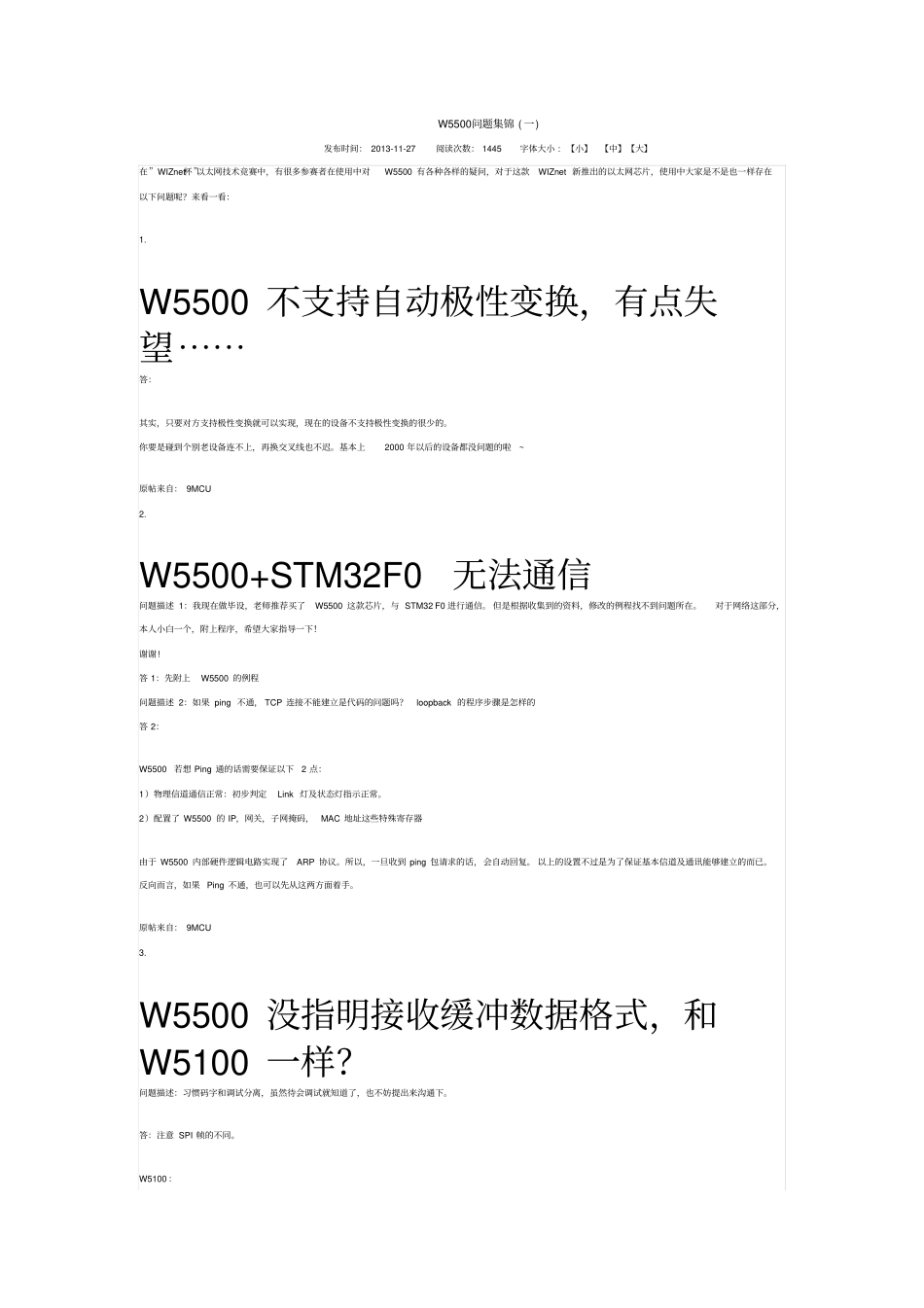

W5500问题集锦(一)发布时间:2013-11-27阅读次数:1445字体大小:【小】【中】【大】在”WIZnet杯”以太网技术竞赛中,有很多参赛者在使用中对W5500有各种各样的疑问,对于这款WIZnet新推出的以太网芯片,使用中大家是不是也一样存在以下问题呢?来看一看:1.W5500不支持自动极性变换,有点失望⋯⋯答:其实,只要对方支持极性变换就可以实现,现在的设备不支持极性变换的很少的。你要是碰到个别老设备连不上,再换交叉线也不迟。基本上2000年以后的设备都没问题的啦~原帖来自:9MCU2.W5500+STM32F0无法通信问题描述1:我现在做毕设,老师推荐买了W5500这款芯片,与STM32F0进行通信。但是根据收集到的资料,修改的例程找不到问题所在。对于网络这部分,本人小白一个,附上程序,希望大家指导一下!谢谢!答1:先附上W5500的例程问题描述2:如果ping不通,TCP连接不能建立是代码的问题吗?loopback的程序步骤是怎样的答2:W5500若想Ping通的话需要保证以下2点:1)物理信道通信正常:初步判定Link灯及状态灯指示正常。2)配置了W5500的IP,网关,子网掩码,MAC地址这些特殊寄存器由于W5500内部硬件逻辑电路实现了ARP协议。所以,一旦收到ping包请求的话,会自动回复。以上的设置不过是为了保证基本信道及通讯能够建立的而已。反向而言,如果Ping不通,也可以先从这两方面着手。原帖来自:9MCU3.W5500没指明接收缓冲数据格式,和W5100一样?问题描述:习惯码字和调试分离,虽然待会调试就知道了,也不妨提出来沟通下。答:注意SPI帧的不同。W5100:W5500:原帖来自:9MCU4.关于w5500程序的几个问题问题描述:有几个关于w5500程序的问题想请教大家:voidReset_W5500(void){WIZ_RESET_0;//低电平Delay_us(50);//这个的时间如果设为500us,貌似指示灯就全暗了??WIZ_RESET_1;Delay_ms(200);}while(((getPHYCFGR())&PHYCFGR_LNK_ON)==PHYCFGR_LNK_OFF);//PHYCFGR_LNK_OFF是0×00,PHYCFGR_LNK_ON是0×01。代码在这里死循环了!绿色的灯常亮,黄色的闪烁。相关代码:uint8getPHYCFGR(void){returnWIZCHIP_READ(PHYCFGR);}uint8WIZCHIP_READ(uint32AddrSel){uint8ret;WIZCHIP_CRIS_enter();WIZCHIP_CS_select();AddrSel|=(_W5500_SPI_READ_|_W5500_SPI_VDM_OP_);/*//RWB#define_W5500_SPI_READ_(0×00<<2)//OM[1:0]#define_W5500_SPI_VDM_OP_0×00//BSB[4:0]#defineWIZCHIP_CREG_BLOCK(0×00)//>16);WIZCHIP_SPI_write_byte((AddrSel&0x0000FF00)>>8);WIZCHIP_SPI_write_byte((AddrSel&0x000000FF)>>0);//8位控制段ret=WIZCHIP_SPI_read_byte();WIZCHIP_CS_deselect();WIZCHIP_CRIS_exit();returnret;}uint8WIZCHIP_SPI_read_byte(void){uint8data;data=MSP430_SPI_read_byte();returndata;}uint8MSP430_SPI_read_byte(void){while(!(UC0IFG&UCB0RXIFG));//waitforanrxcharacter?returnUCB0RXBUF;//readingclearsRXIFGflag}答:具体的问题?开始是一个reset的延时,表示拉低reset脚多长时间使reset引脚生效。下面那个是检查W5500PHY的状态。看一下网线是插入还是断开状态。你看一下你的While函数判断过后是否进入死循环。建议先参考一下官方的STM32+W5500的代码,再转移到MSP430平台上原帖来自:9MCU5.W5500io的KeilC工程文件包参考:9MCU下载6.W5300和W5500的区别问题描述:您好,我想问一下,咱们的W5300和W5500的区别在哪里呢!?从它们的说明书上的特性和架构上来看,W5300比W5500还要复杂,能告知一下W5500相比较于W5300有什么相同点和不同点吗?!谢谢⋯⋯迫切渴望您的回答!!!答:关于W5300和W5500的区别,请参考一下几点:1.单片机接口不同。W5300具有8/16位总线接口;W5500只有SPI接口2.发送/接收缓存大小不同。W5300的缓存是W5500的二倍3.功耗方面,W5500具有低功耗模式4.工艺方面,W5500是.13nm工艺,W5300是.18的5.其他一些细微差别因此如果要是高速率应用,选用W5300比较适合。若是对速率要求不高,可以选用W5500。...
