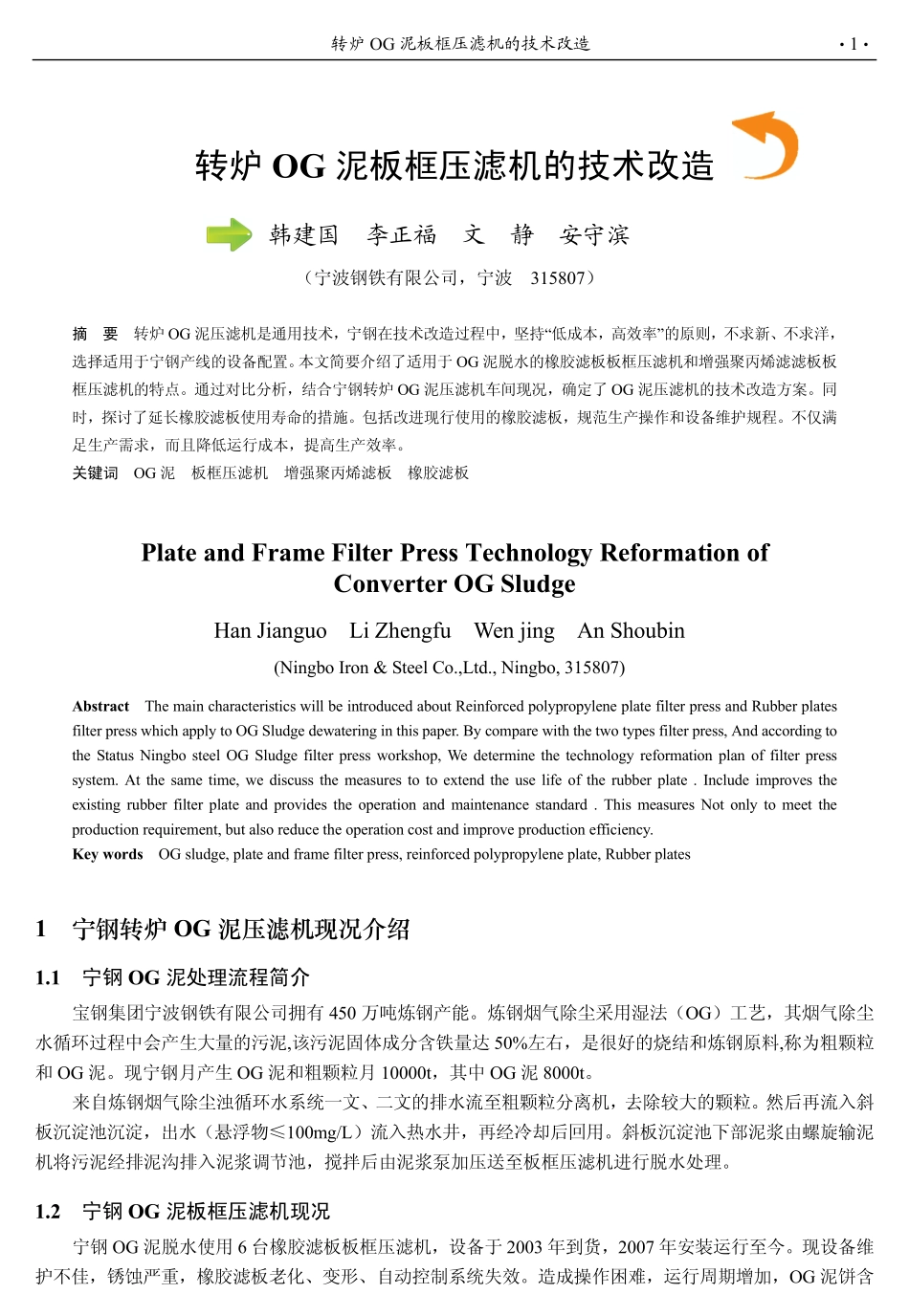

转炉OG泥板框压滤机的技术改造·1·转炉OG泥板框压滤机的技术改造韩建国李正福文静安守滨（宁波钢铁有限公司，宁波315807）摘要转炉OG泥压滤机是通用技术，宁钢在技术改造过程中，坚持“低成本，高效率”的原则，不求新、不求洋，选择适用于宁钢产线的设备配置。本文简要介绍了适用于OG泥脱水的橡胶滤板板框压滤机和增强聚丙烯滤滤板板框压滤机的特点。通过对比分析，结合宁钢转炉OG泥压滤机车间现况，确定了OG泥压滤机的技术改造方案。同时，探讨了延长橡胶滤板使用寿命的措施。包括改进现行使用的橡胶滤板，规范生产操作和设备维护规程。不仅满足生产需求，而且降低运行成本，提高生产效率。关键词OG泥板框压滤机增强聚丙烯滤板橡胶滤板PlateandFrameFilterPressTechnologyReformationofConverterOGSludgeHanJianguoLiZhengfuWenjingAnShoubin(NingboIron&SteelCo.,Ltd.,Ningbo,315807)AbstractThemaincharacteristicswillbeintroducedaboutReinforcedpolypropyleneplatefilterpressandRubberplatesfilterpresswhichapplytoOGSludgedewateringinthispaper.Bycomparewiththetwotypesfilterpress,AndaccordingtotheStatusNingbosteelOGSludgefilterpressworkshop,Wedeterminethetechnologyreformationplanoffilterpresssystem.Atthesametime,wediscussthemeasurestotoextendtheuselifeoftherubberplate.Includeimprovestheexistingrubberfilterplateandprovidestheoperationandmaintenancestandard.ThismeasuresNotonlytomeettheproductionrequirement,butalsoreducetheoperationcostandimproveproductionefficiency.KeywordsOGsludge,plateandframefilterpress,reinforcedpolypropyleneplate,Rubberplates1宁钢转炉OG泥压滤机现况介绍1.1宁钢OG泥处理流程简介宝钢集团宁波钢铁有限公司拥有450万吨炼钢产能。炼钢烟气除尘采用湿法（OG）工艺，其烟气除尘水循环过程中会产生大量的污泥,该污泥固体成分含铁量达50%左右，是很好的烧结和炼钢原料,称为粗颗粒和OG泥。现宁钢月产生OG泥和粗颗粒月10000t，其中OG泥8000t。来自炼钢烟气除尘浊循环水系统一文、二文的排水流至粗颗粒分离机，去除较大的颗粒。然后再流入斜板沉淀池沉淀，出水（悬浮物≤100mg/L）流入热水井，再经冷却后回用。斜板沉淀池下部泥浆由螺旋输泥机将污泥经排泥沟排入泥浆调节池，搅拌后由泥浆泵加压送至板框压滤机进行脱水处理。1.2宁钢OG泥板框压滤机现况宁钢OG泥脱水使用6台橡胶滤板板框压滤机，设备于2003年到货，2007年安装运行至今。现设备维护不佳，锈蚀严重，橡胶滤板老化、变形、自动控制系统失效。造成操作困难，运行周期增加，OG泥饼含·2·第九届中国钢铁年会论文集水率偏高，经常喷泥，车间环境差。为了满足生产需求并保证OG泥转运“不落地、不滴洒、不粘车”，急需进行技术改造。1.3宁钢OG泥板框压滤机改造的初步形成初步形成了两种改造方案：（1）“橡胶滤板改进方案”，利用原有设备进行改进。（2）“更换增强聚丙烯滤板方案”，原计划只更换滤板，试验中发现因增强聚丙烯滤板要求的液压锁紧力远高于橡胶滤板，易喷泥。必须整体更换新的增强聚丙烯滤板压滤机。针对两种改造方案进行了进一步调查和论证。2国内OG泥压滤机现况调查2.1国内OG泥用途及脱水要求对6家钢厂进行了调研。OG泥用于压球（转炉回用）和外卖时，要求含水率20%以下。OG泥脱水后均不能达到20%以下，除杭钢使用蒸汽烘干外，其余采用晾晒方式，详见表1。表16家钢厂OG泥用途及处理方式调查钢厂转炉产能OG泥产量t·月–1处理方式宁波钢铁3×180t8000脱水后自卸车运到堆场，自然晾干，部分压球用于转炉、其余用于烧结、外卖杭州钢铁4×50t3500脱水后的OG泥进一步采用蒸汽烘干，含水率可控制在20%以下，回用、外卖潍坊特钢2×120t3500脱水后的OG泥自卸车运到堆场，自然晾晒1个月左右送烧结进行混矿青岛钢铁2×80t3000（1）部分未脱水的OG泥用罐车送烧结，用泵打入滚筒混料。（2）脱水的OG泥用自卸车运到堆场，自然晾晒1个月与除尘灰混合送烧结混矿宝钢不锈钢2×120t4000~5000脱水后OG泥送晾晒堆场（约5000㎡），部分加工压球用于转炉，其...
