第5节、模板工程VIP免费

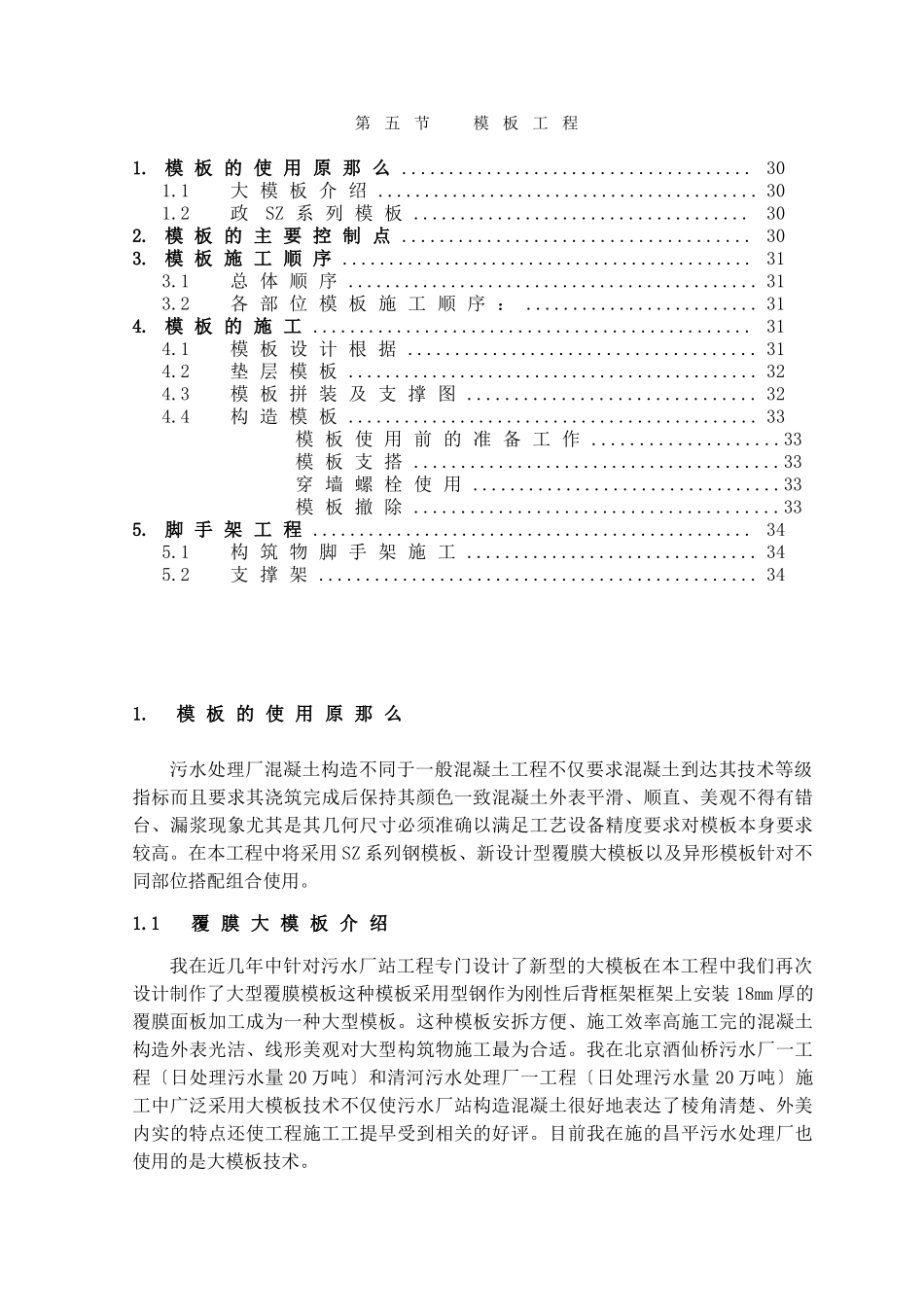

第5节、模板工程_第1页
1/5

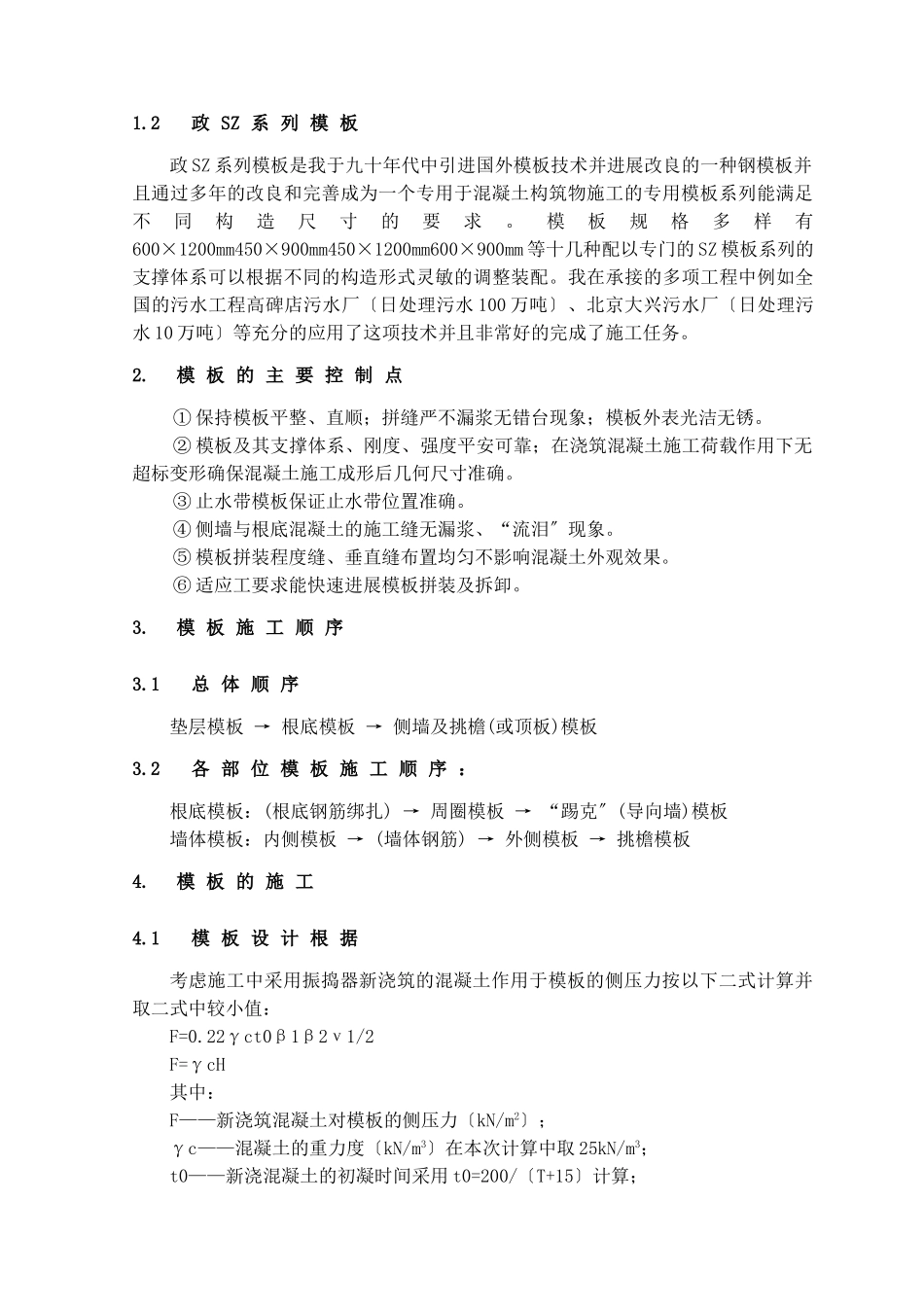

第5节、模板工程_第2页
2/5
第5节、模板工程_第3页
3/5
第五节模板工程1.模板的使用原那么.....................................301.1大模板介绍.........................................301.2政SZ系列模板....................................302.模板的主要控制点.....................................303.模板施工顺序............................................313.1总体顺序............................................313.2各部位模板施工顺序:.........................314.模板的施工...............................................314.1模板设计根据.....................................314.2垫层模板............................................324.3模板拼装及支撑图...............................324.4构造模板............................................33模板使用前的准备工作....................33模板支搭.......................................33穿墙螺栓使用.................................33模板撤除.......................................335.脚手架工程...............................................345.1构筑物脚手架施工...............................345.2支撑架...............................................341.模板的使用原那么污水处理厂混凝土构造不同于一般混凝土工程不仅要求混凝土到达其技术等级指标而且要求其浇筑完成后保持其颜色一致混凝土外表平滑、顺直、美观不得有错台、漏浆现象尤其是其几何尺寸必须准确以满足工艺设备精度要求对模板本身要求较高。在本工程中将采用SZ系列钢模板、新设计型覆膜大模板以及异形模板针对不同部位搭配组合使用。1.1覆膜大模板介绍我在近几年中针对污水厂站工程专门设计了新型的大模板在本工程中我们再次设计制作了大型覆膜模板这种模板采用型钢作为刚性后背框架框架上安装18mm厚的覆膜面板加工成为一种大型模板。这种模板安拆方便、施工效率高施工完的混凝土构造外表光洁、线形美观对大型构筑物施工最为合适。我在北京酒仙桥污水厂一工程〔日处理污水量20万吨〕和清河污水处理厂一工程〔日处理污水量20万吨〕施工中广泛采用大模板技术不仅使污水厂站构造混凝土很好地表达了棱角清楚、外美内实的特点还使工程施工工提早受到相关的好评。目前我在施的昌平污水处理厂也使用的是大模板技术。1.2政SZ系列模板政SZ系列模板是我于九十年代中引进国外模板技术并进展改良的一种钢模板并且通过多年的改良和完善成为一个专用于混凝土构筑物施工的专用模板系列能满足不同构造尺寸的要求。模板规格多样有600×1200mm450×900mm450×1200mm600×900mm等十几种配以专门的SZ模板系列的支撑体系可以根据不同的构造形式灵敏的调整装配。我在承接的多项工程中例如全国的污水工程高碑店污水厂〔日处理污水100万吨〕、北京大兴污水厂〔日处理污水10万吨〕等充分的应用了这项技术并且非常好的完成了施工任务。2.模板的主要控制点①保持模板平整、直顺;拼缝严不漏浆无错台现象;模板外表光洁无锈。②模板及其支撑体系、刚度、强度平安可靠;在浇筑混凝土施工荷载作用下无超标变形确保混凝土施工成形后几何尺寸准确。③止水带模板保证止水带位置准确。④侧墙与根底混凝土的施工缝无漏浆、“流泪〞现象。⑤模板拼装程度缝、垂直缝布置均匀不影响混凝土外观效果。⑥适应工要求能快速进展模板拼装及拆卸。3.模板施工顺序3.1总体顺序垫层模板→根底模板→侧墙及挑檐(或顶板)模板3.2各部位模板施工顺序:根底模板:(根底钢筋绑扎)→周圈模板→“踢克〞(导向墙)模板墙体模板:内侧模板→(墙体钢筋)→外侧模板→挑檐模板4.模板的施工4.1模板设计根据考虑施工中采用振捣器新浇筑的混凝土作用于模板的侧压力按以下二式计算并取二式中较小值:F=0.22γct0β1β2ν1/2F=γcH其中:F——新浇筑混凝土对模板的侧压力〔kN/m2〕;γc——混凝土的重力度〔kN/m3〕在本次计算中取25kN/m3;t0——新浇混凝土的初凝时间采用t0=200/〔T+15〕计算;T——混凝土的温度〔℃〕在本次计算中取20℃β1——外加剂影响修正系数不掺外加剂时取1.0;β2——混凝土坍落度影响修正系...
