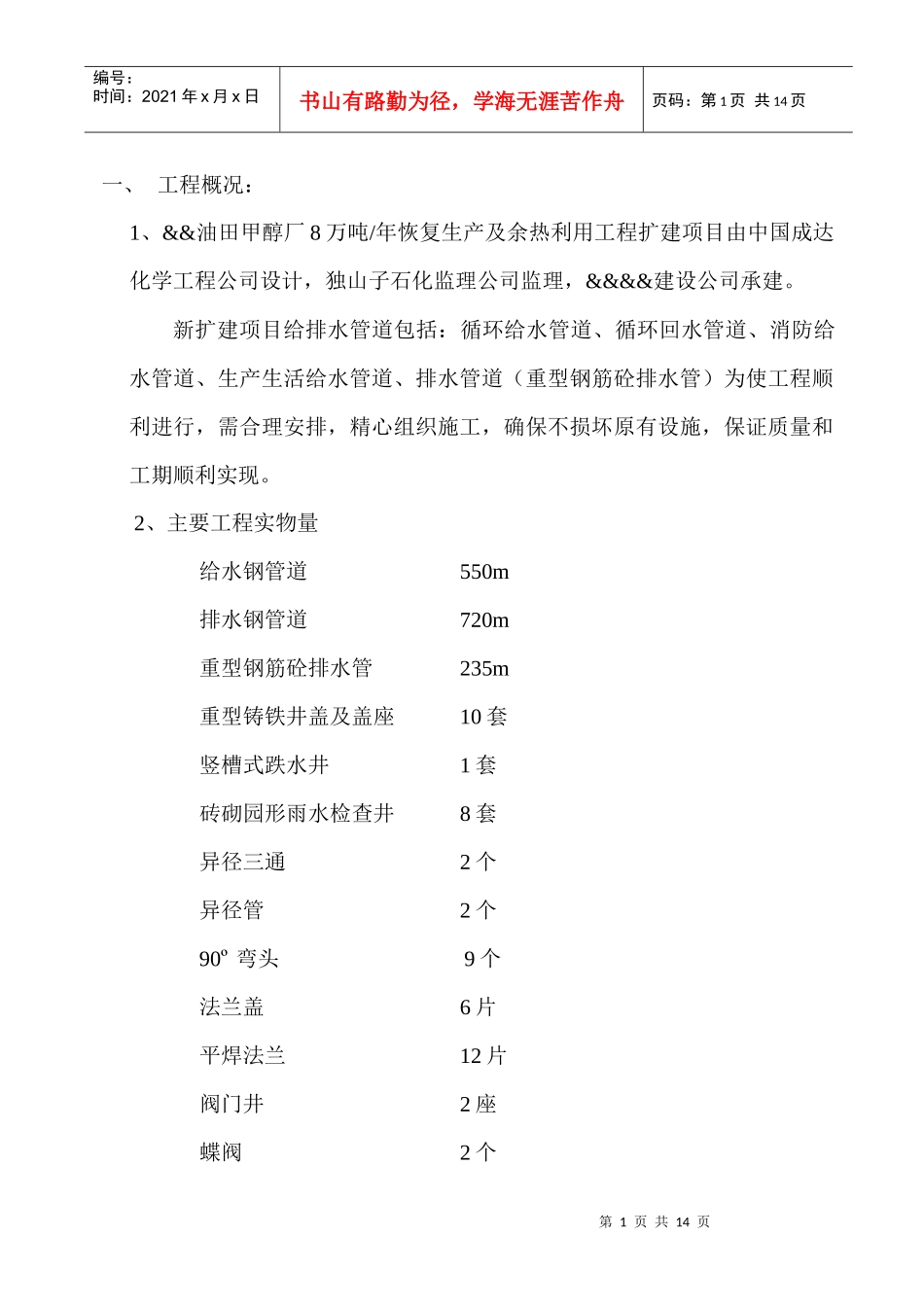

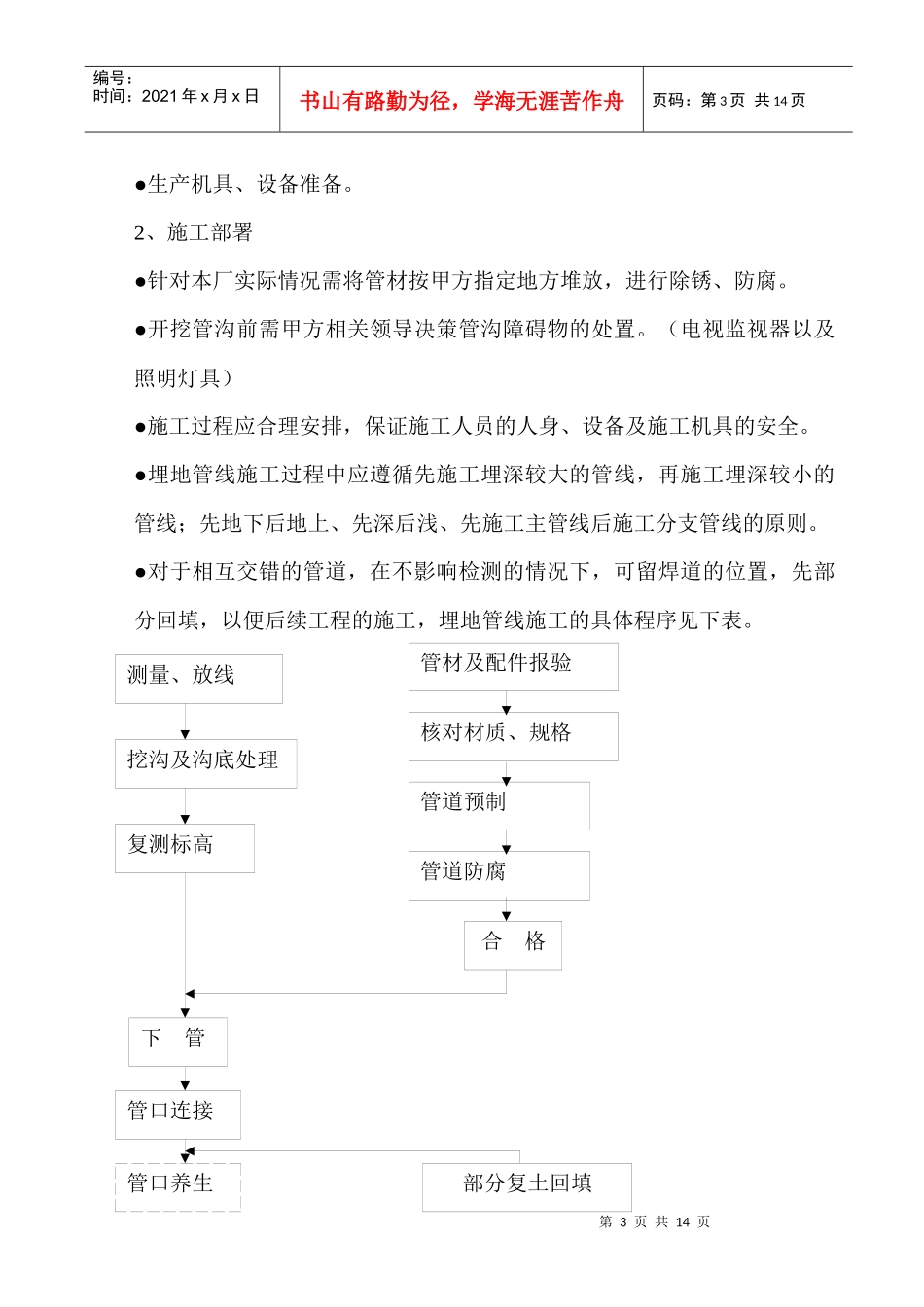

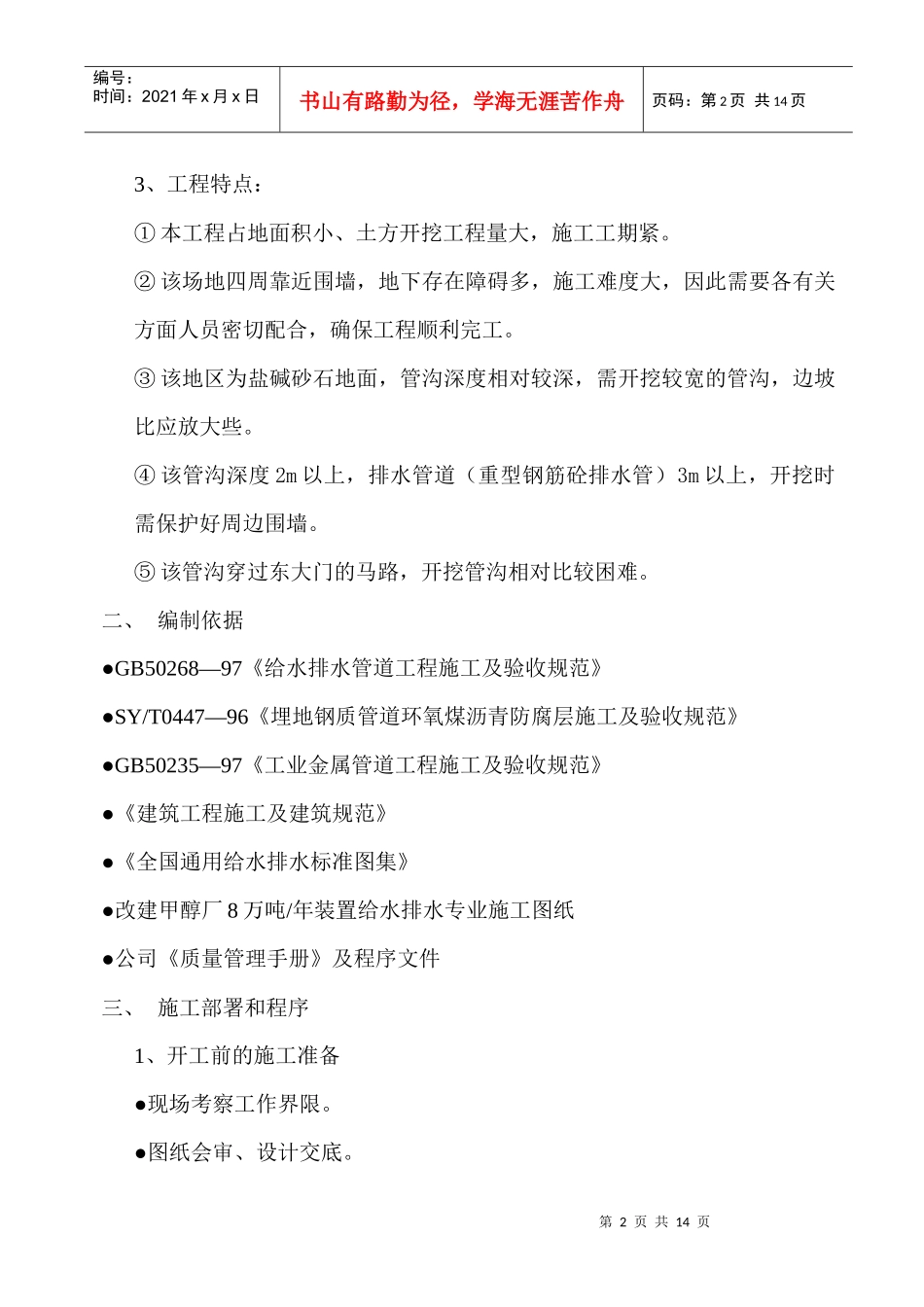

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页一、工程概况：1、&&油田甲醇厂8万吨/年恢复生产及余热利用工程扩建项目由中国成达化学工程公司设计，独山子石化监理公司监理，&&&&建设公司承建。新扩建项目给排水管道包括：循环给水管道、循环回水管道、消防给水管道、生产生活给水管道、排水管道（重型钢筋砼排水管）为使工程顺利进行，需合理安排，精心组织施工，确保不损坏原有设施，保证质量和工期顺利实现。2、主要工程实物量给水钢管道550m排水钢管道720m重型钢筋砼排水管235m重型铸铁井盖及盖座10套竖槽式跌水井1套砖砌园形雨水检查井8套异径三通2个异径管2个90º弯头9个法兰盖6片平焊法兰12片阀门井2座蝶阀2个第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页3、工程特点：①本工程占地面积小、土方开挖工程量大，施工工期紧。②该场地四周靠近围墙，地下存在障碍多，施工难度大，因此需要各有关方面人员密切配合，确保工程顺利完工。③该地区为盐碱砂石地面，管沟深度相对较深，需开挖较宽的管沟，边坡比应放大些。④该管沟深度2m以上，排水管道（重型钢筋砼排水管）3m以上，开挖时需保护好周边围墙。⑤该管沟穿过东大门的马路，开挖管沟相对比较困难。二、编制依据●GB50268—97《给水排水管道工程施工及验收规范》●SY/T0447—96《埋地钢质管道环氧煤沥青防腐层施工及验收规范》●GB50235—97《工业金属管道工程施工及验收规范》●《建筑工程施工及建筑规范》●《全国通用给水排水标准图集》●改建甲醇厂8万吨/年装置给水排水专业施工图纸●公司《质量管理手册》及程序文件三、施工部署和程序1、开工前的施工准备●现场考察工作界限。●图纸会审、设计交底。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页●生产机具、设备准备。2、施工部署●针对本厂实际情况需将管材按甲方指定地方堆放，进行除锈、防腐。●开挖管沟前需甲方相关领导决策管沟障碍物的处置。（电视监视器以及照明灯具）●施工过程应合理安排，保证施工人员的人身、设备及施工机具的安全。●埋地管线施工过程中应遵循先施工埋深较大的管线，再施工埋深较小的管线；先地下后地上、先深后浅、先施工主管线后施工分支管线的原则。●对于相互交错的管道，在不影响检测的情况下，可留焊道的位置，先部分回填，以便后续工程的施工，埋地管线施工的具体程序见下表。管材及配件报验测量、放线挖沟及沟底处理复测标高下管管口连接管口养生核对材质、规格管道预制管道防腐部分复土回填合格第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页注：表示重砼管施工四、施工方法及措施1、到货物资、材料验收●本工程所有材料应具有出厂质量证明书或合格证，各种技术指标应符合现行有关标准的规定，否则应对其进行复检、合格后方可使用。●不同材质，不同规格应分区放置，并加以明显标记。●防腐材料应符合SY/T0447—96规范的规定。2、原材料的防腐●管道运输到指定地点进行集中防腐经检查合格，进行除锈，除锈等级为Sa2级，采用环氧煤沥青加强级防腐。●环氧煤沥青使用时应按比例配制，以能正常涂刷且又不会影响漆膜厚度。●管道的除锈等级，涂层厚度，应满足埋地管道的设计要求。●底漆表干后即可涂下道面漆（共两遍），且应在不流淌的前提下将漆层管口固定管道试压补口、检测隐蔽前检查管沟回填第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页涂厚，并立即缠绕玻璃布，然后立即涂下一道面漆，最后一道面漆应在前一道面漆实干后涂装。●缠绕玻璃布时应紧密无褶皱，压边应均匀，压边宽度为30~40mm，玻璃布的接头长度宜为100~150mm，玻璃布的沥青浸透率应达到95%以上，严禁出现大于50mm×50mm的空白。●管子的两端应按管径大小预留一段不涂沥青，其长度应符合表面要求为100~150mm，钢管两端各层防腐涂层应做成阶梯行接茬，阶梯宽度应为50mm。●在涂底漆前，钢管两端各留100~15...
