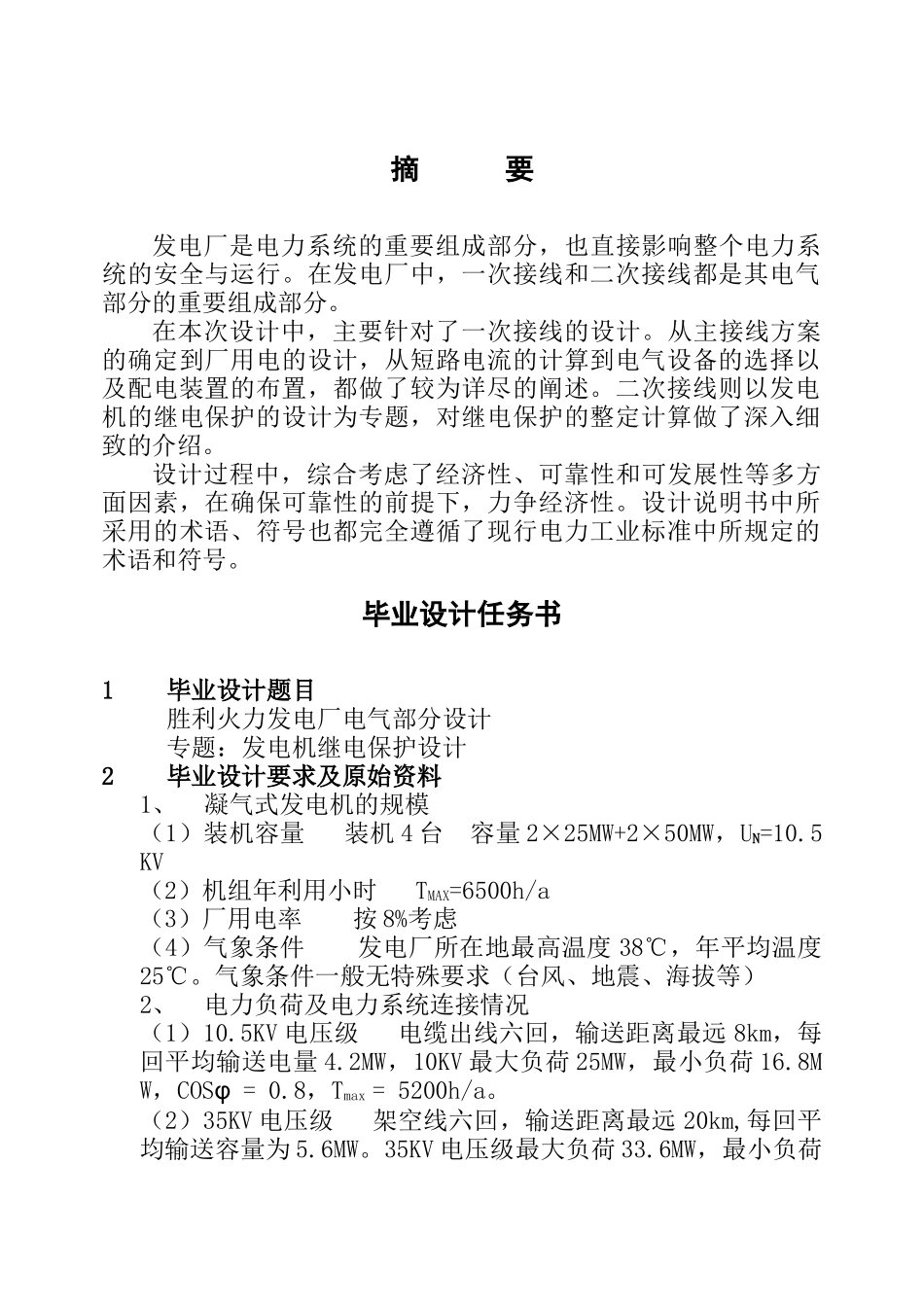

摘要发电厂是电力系统的重要组成部分，也直接影响整个电力系统的安全与运行。在发电厂中，一次接线和二次接线都是其电气部分的重要组成部分。在本次设计中，主要针对了一次接线的设计。从主接线方案的确定到厂用电的设计，从短路电流的计算到电气设备的选择以及配电装置的布置，都做了较为详尽的阐述。二次接线则以发电机的继电保护的设计为专题，对继电保护的整定计算做了深入细致的介绍。设计过程中，综合考虑了经济性、可靠性和可发展性等多方面因素，在确保可靠性的前提下，力争经济性。设计说明书中所采用的术语、符号也都完全遵循了现行电力工业标准中所规定的术语和符号。毕业设计任务书1毕业设计题目胜利火力发电厂电气部分设计专题：发电机继电保护设计2毕业设计要求及原始资料1、凝气式发电机的规模（1）装机容量装机4台容量2×25MW+2×50MW，UN=10.5KV（2）机组年利用小时TMAX=6500h/a（3）厂用电率按8%考虑（4）气象条件发电厂所在地最高温度38℃，年平均温度25℃。气象条件一般无特殊要求（台风、地震、海拔等）2、电力负荷及电力系统连接情况（1）10.5KV电压级电缆出线六回，输送距离最远8km，每回平均输送电量4.2MW，10KV最大负荷25MW，最小负荷16.8MW，COSφ=0.8，Tmax=5200h/a。（2）35KV电压级架空线六回，输送距离最远20km,每回平均输送容量为5.6MW。35KV电压级最大负荷33.6MW，最小负荷为22.4MW。COSφ=0.8，Tmax=5200h/a。（3）110KV电压级架空线4回与电力系统连接，接受该厂的剩余功率，电力系统容量为3500MW，当取基准容量为100MVA时，系统归算到110KV母线上的电抗X*S=0.083。（4）发电机出口处主保护动作时间tpr1=0.1S，后备保护动作时间tpr2=4S。3毕业设计主要任务：3、发电厂电气主接线设计4、厂用电的设计5、短路电流计算6、导体、电缆、架空线的选择7、高压电器设备8、的选择9、电气设备10、的布置设计11、发电厂的控制与信号设计12、（专题）发电机的继电保护设计目录第一章电厂电气主接线设计1-1原始资料分析…………………………………71-2主接线方案的拟定…………………………………81-3主接线方案的评定…………………………………101-4发电机及变压器的选择……………………………11第二章厂用电设计2-1负荷的分类与统计…………………………………132-2厂用电接线的设计…………………………………162-3厂用变压器的选择…………………………………18第三章短路电流计算3-1概述……………………………………………193-2系统电气设备标幺电抗计算………………………203-3短路电流计算………………………………………23第四章导体、电缆、架空导体的选择4-1导体的选择……………………………………………4-2电缆的选择4-3架空导线的选择第五章高压电器设备的选择5-1断路器与电抗器的选择5-2隔离开关的选择5-3互感器的配置第六章电气设备的布置设计6-1概述6-2屋内配电装置6-3屋外配电装置6-4发电机与配电装置的连接第七章发电厂的控制与信号设计7-1发电厂的控制方式7-2断路器的控制与信号7-3中央信号装置7-4发电厂的弱电控制第八章发电机的继电保护设计（专题）8-1概述8-2纵联差动保护8-3横联差动保护8-4低电压起动的过电流保护8-5过负荷保护8-6定子绕组单相接地保护8-7发电机保护总接线图说明结束语参考文献第一章发电厂电气主接线设计第二章1-1原始资料分析设计电厂总容量2×25+2×50=150MW，在200MW以下，单机容量在50MW以下，为小型凝汽式火电厂。当本厂投产后，将占系统总容量为150/（3500+150）×100%=4.1%＜15%，未超过电力系统的检修备用容量和事故备用容量，说明该电厂在未来供电系统中的地位和作用不是很重要，但Tmax=6500h/a>5000h/a，又为火电厂，在电力系统中将主要承担基荷，从而该电厂主接线的设计务必着重考虑其可靠性。从负荷特点及电压等级可知，它具有10.5KV，35KV，110KV三级电压负荷。10.5KV容量不大，为地方负荷。110KV与系统有4回馈线，呈强联系形式，并接受本厂剩余功率。最大可能接受本厂送出电力为150-16.8-22.4-150×8%=98.8MW，最小可能接受本厂送出电力为150-25-33.6-150×8%=79.4MW，可见，该厂110KV接线对可靠性...
