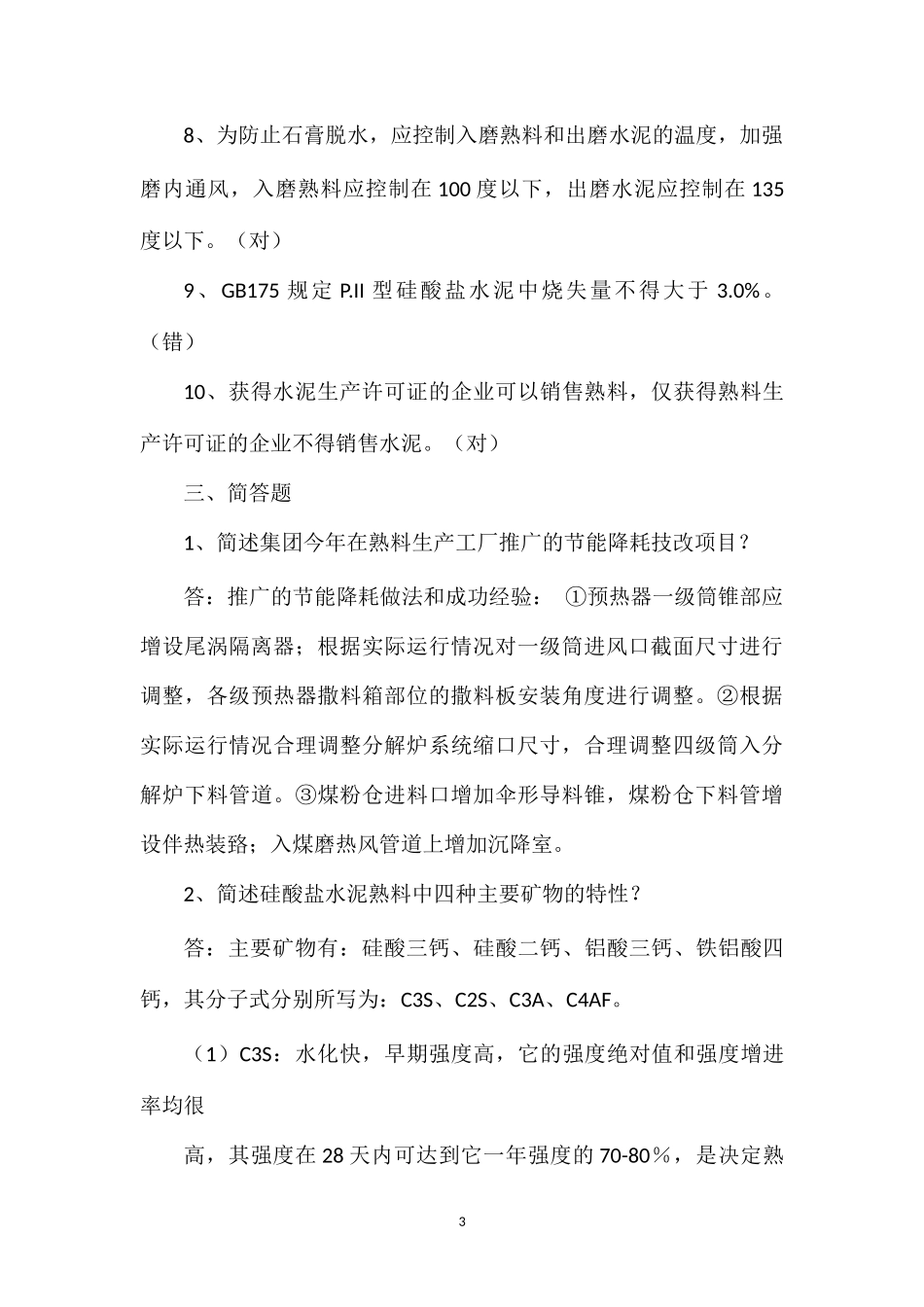

III级中控操作员理论测试试卷(质量)III级中控操作员理论测试试卷(质量部分)一、填空题1、硅酸盐水泥熟料分425、525、625三个标号。2、普通水泥初凝不得早于45min,终凝不得迟于10h。3、GB175-1999标准中规定普通水泥中SO3含量≤3.5%,烧失量不得超过5.0%,MgO含量≤5.0%,经压蒸安定性实验合格允许放宽到≤6.0%。4、水泥可以袋装或散装,袋装水泥每袋净重50Kg,随机抽取20袋总重不得少于1000Kg。5、关于商品混凝土的使用时间,一般情况,当气温高于25℃,砼从拌合机卸出到浇筑完毕的延续时间不宜超过1小时,当气温低于25℃,不宜超过1.5小时。6、水化最快的矿物是C3A,二十八天强度最高的矿物是C2S。7、公司经营宗旨是“至高品质、至诚服务”,质量管理目标是“熟料质量求高、水泥质量求稳、服务质量求优”,管理方法是“抓源头、重过程、保结果”。18、《海螺牌通用水泥》规定水泥在运输与储存时不得受潮和混入杂物,不同品种和等级的水泥应分别储存,不得混杂。二、判断题1、试饼法、雷氏夹法都是检测水泥中f.CaO含量影响水泥体积安定性的方法。(对)2、GB/T17671-1999中规定,试体养护室的水温度应保持在20±2摄氏度。(错)3、普通硅酸盐水泥中,若掺加非活性混合材不得超过10.0%。(对)4、国家标准规定复合水泥中三氧化硫含量不得超过3.5%。(对)5、凡细度、初凝时间、不溶物和烧失量中的任一项不符合标准规定或混合材掺量超过最大限量和强度低于商品强度等级的指标时为不合格品。(错)1余下全文6、公司《质量事故报告制度》规定出厂水泥28天抗压强度富裕不足属重大质量事故。(对)7、公司《质量事故报告制度》规定出磨水泥不合格属质量事故。(对)28、为防止石膏脱水,应控制入磨熟料和出磨水泥的温度,加强磨内通风,入磨熟料应控制在100度以下,出磨水泥应控制在135度以下。(对)9、GB175规定P.II型硅酸盐水泥中烧失量不得大于3.0%。(错)10、获得水泥生产许可证的企业可以销售熟料,仅获得熟料生产许可证的企业不得销售水泥。(对)三、简答题1、简述集团今年在熟料生产工厂推广的节能降耗技改项目?答:推广的节能降耗做法和成功经验:①预热器一级筒锥部应增设尾涡隔离器;根据实际运行情况对一级筒进风口截面尺寸进行调整,各级预热器撒料箱部位的撒料板安装角度进行调整。②根据实际运行情况合理调整分解炉系统缩口尺寸,合理调整四级筒入分解炉下料管道。③煤粉仓进料口增加伞形导料锥,煤粉仓下料管增设伴热装臵;入煤磨热风管道上增加沉降室。2、简述硅酸盐水泥熟料中四种主要矿物的特性?答:主要矿物有:硅酸三钙、硅酸二钙、铝酸三钙、铁铝酸四钙,其分子式分别所写为:C3S、C2S、C3A、C4AF。(1)C3S:水化快,早期强度高,它的强度绝对值和强度增进率均很高,其强度在28天内可达到它一年强度的70-80%,是决定熟3料28天强度的主要矿物,对水泥性能起主导作用。由于其水化后产生较多的Ca(OH)2,故水化热高,耐水性和抗硫酸盐侵蚀性能差。熟料中C3S并不是以纯的硅酸三钙形式存在,而是含有少量其他氧化物,如三氧化铝、氧化镁以及FeO、R2O形成的固溶体,通常将含有少量氧化物的硅酸三钙成为A矿,亦成为阿里特。(2)C2S:水化较慢,至28天龄期仅水化20%左右,凝结硬化缓慢,早期强度低,但后期强度高,一年后可赶上A矿。增加比表面积可明显增加其早期强度,水化热较低,抗水性较好。通常将含有少量氧化物的C2S成为B矿,俗称贝利特。填充在A矿、B矿之间的铝酸盐、铁铝酸盐、组成不定的玻璃体和含碱化合物等通称为中间相。中间相在熟料煅烧过程中,开始熔融成液相,冷却时,部分结晶,部分凝固成玻璃体。(3)C3A:水化迅速,放热多,凝结硬化也很快,其强度3天内就大部分发挥出来,故早强高,但绝对值不高,且后期强度几乎不再增长,甚至倒缩。干缩变形大,抗硫酸盐性能差。(4)C4AF:实际上熟料中的C4AF常常是以铁铝酸盐固溶体的4形式存在,它的组成可以从C6A2F倒C4AF变至C2F,其成分接近于C4AF;其水化速度介于C3A和C3S之间,但随后发展不如C3S,它的强度早期类似于C3A,而后期还能不断增长,类似于C2S。其抗冲击性能和抗硫酸盐性能良好,水化热较C...
