牙科光固化复合树脂材料的性能与展望VIP专享VIP免费

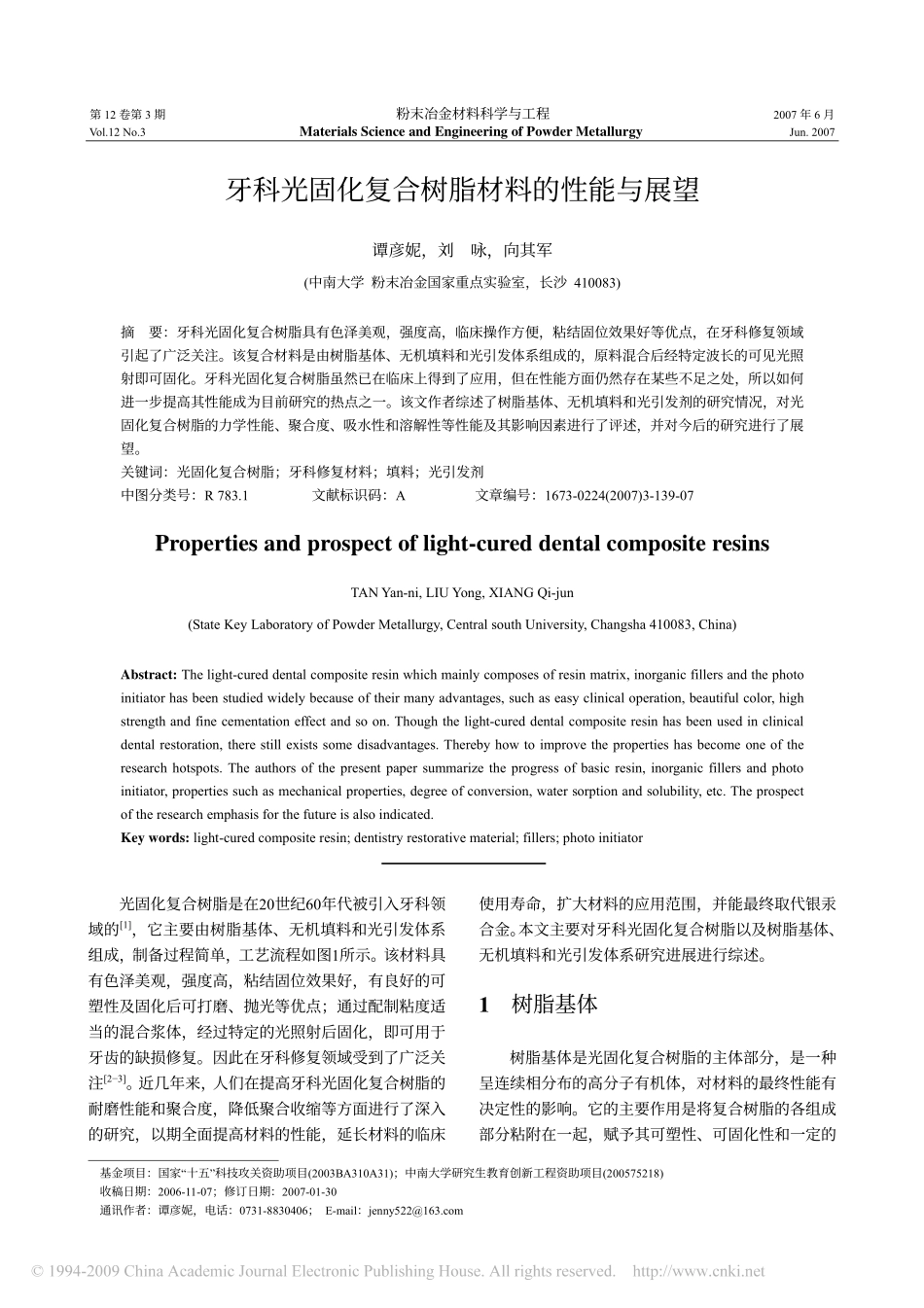

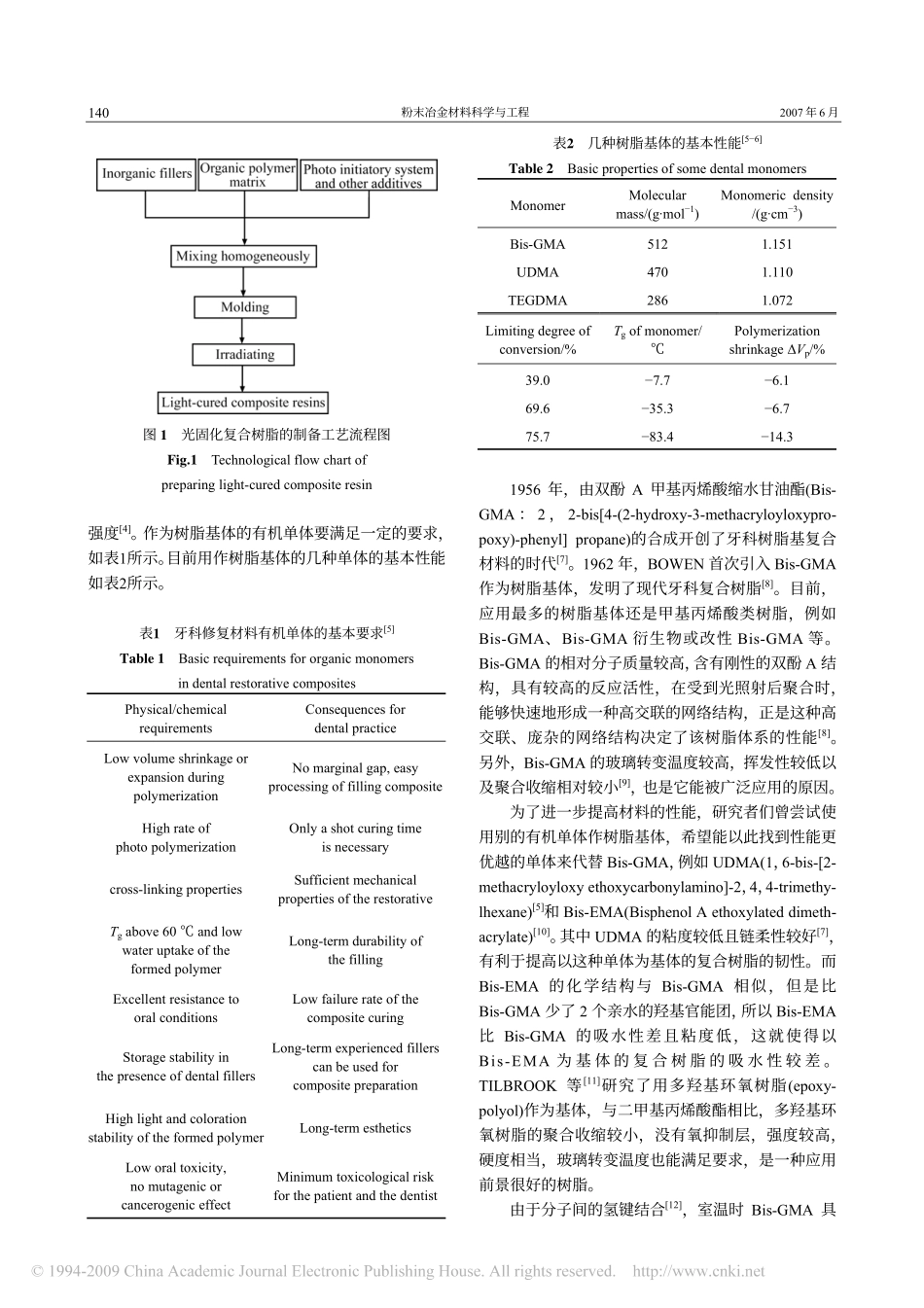

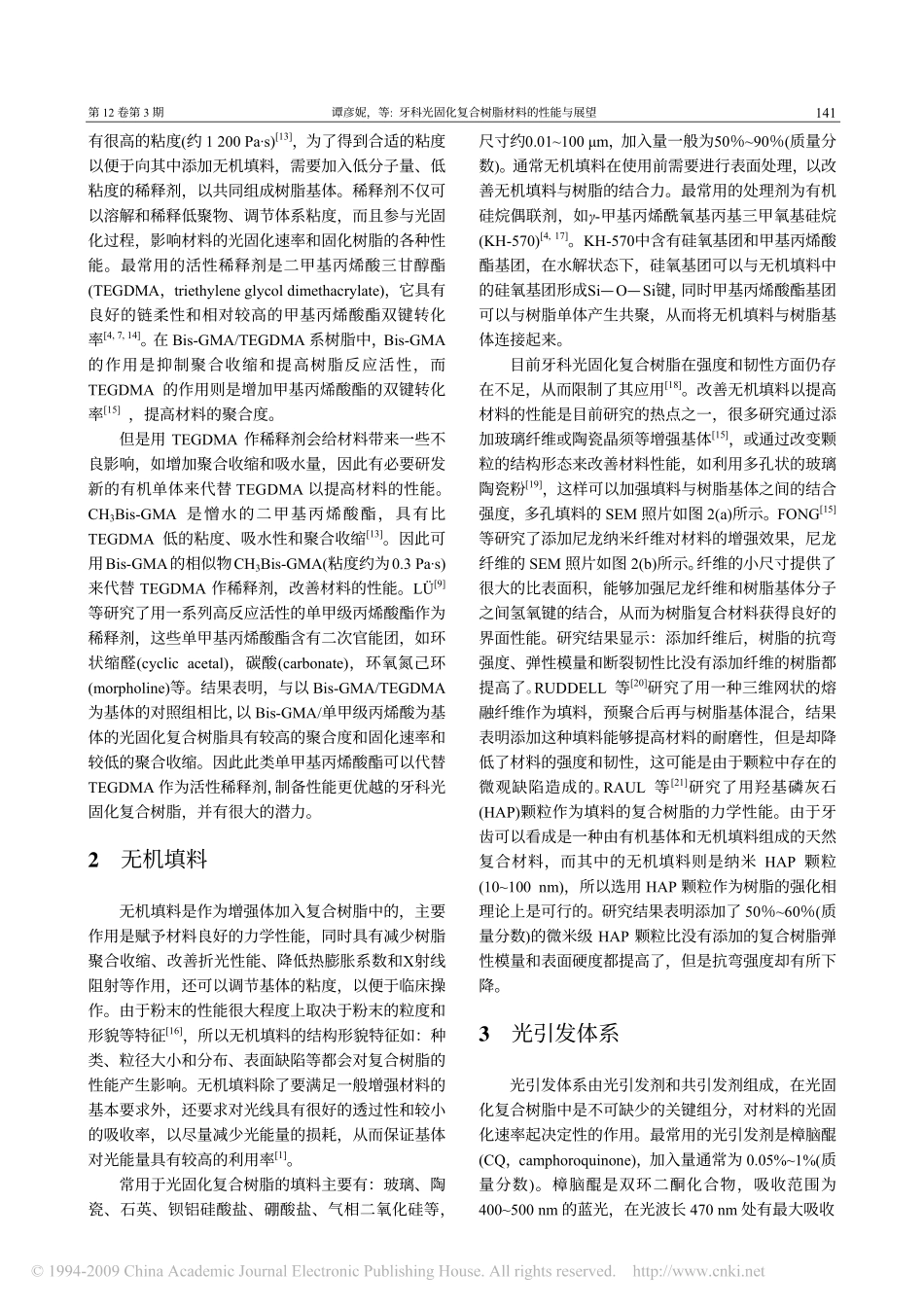

第12卷第3期粉末冶金材料科学与工程2007年6月Vol.12No.3MaterialsScienceandEngineeringofPowderMetallurgyJun.2007牙科光固化复合树脂材料的性能与展望谭彦妮，刘咏，向其军(中南大学粉末冶金国家重点实验室，长沙410083)摘要：牙科光固化复合树脂具有色泽美观，强度高，临床操作方便，粘结固位效果好等优点，在牙科修复领域引起了广泛关注。该复合材料是由树脂基体、无机填料和光引发体系组成的，原料混合后经特定波长的可见光照射即可固化。牙科光固化复合树脂虽然已在临床上得到了应用，但在性能方面仍然存在某些不足之处，所以如何进一步提高其性能成为目前研究的热点之一。该文作者综述了树脂基体、无机填料和光引发剂的研究情况，对光固化复合树脂的力学性能、聚合度、吸水性和溶解性等性能及其影响因素进行了评述，并对今后的研究进行了展望。关键词：光固化复合树脂；牙科修复材料；填料；光引发剂中图分类号：R783.1文献标识码：A文章编号：1673-0224(2007)3-139-07Propertiesandprospectoflight-cureddentalcompositeresinsTANYan-ni,LIUYong,XIANGQi-jun(StateKeyLaboratoryofPowderMetallurgy,CentralsouthUniversity,Changsha410083,China)Abstract:Thelight-cureddentalcompositeresinwhichmainlycomposesofresinmatrix,inorganicfillersandthephotoinitiatorhasbeenstudiedwidelybecauseoftheirmanyadvantages,suchaseasyclinicaloperation,beautifulcolor,highstrengthandfinecementationeffectandsoon.Thoughthelight-cureddentalcompositeresinhasbeenusedinclinicaldentalrestoration,therestillexistssomedisadvantages.Therebyhowtoimprovethepropertieshasbecomeoneoftheresearchhotspots.Theauthorsofthepresentpapersummarizetheprogressofbasicresin,inorganicfillersandphotoinitiator,propertiessuchasmechanicalproperties,degreeofconversion,watersorptionandsolubility,etc.Theprospectoftheresearchemphasisforthefutureisalsoindicated.Keywords:light-curedcompositeresin;dentistryrestorativematerial;fillers;photoinitiator光固化复合树脂是在20世纪60年代被引入牙科领域的[1]，它主要由树脂基体、无机填料和光引发体系组成，制备过程简单，工艺流程如图1所示。该材料具有色泽美观，强度高，粘结固位效果好，有良好的可塑性及固化后可打磨、抛光等优点；通过配制粘度适当的混合浆体，经过特定的光照射后固化，即可用于牙齿的缺损修复。因此在牙科修复领域受到了广泛关注[2−3]。近几年来，人们在提高牙科光固化复合树脂的耐磨性能和聚合度，降低聚合收缩等方面进行了深入的研究，以期全面提高材料的性能，延长材料的临床使用寿命，扩大材料的应用范围，并能最终取代银汞合金。本文主要对牙科光固化复合树脂以及树脂基体、无机填料和光引发体系研究进展进行综述。1树脂基体树脂基体是光固化复合树脂的主体部分，是一种呈连续相分布的高分子有机体，对材料的最终性能有决定性的影响。它的主要作用是将复合树脂的各组成部分粘附在一起，赋予其可塑性、可固化性和一定的基金项目：国家“十五”科技攻关资助项目(2003BA310A31)；中南大学研究生教育创新工程资助项目(200575218)收稿日期：2006-11-07；修订日期：2007-01-30通讯作者：谭彦妮，电话：0731-8830406；E-mail：jenny522@163.com粉末冶金材料科学与工程2007年6月140图1光固化复合树脂的制备工艺流程图Fig.1Technologicalflowchartofpreparinglight-curedcompositeresin强度[4]。作为树脂基体的有机单体要满足一定的要求，如表1所示。目前用作树脂基体的几种单体的基本性能如表2所示。表1牙科修复材料有机单体的基本要求[5]Table1BasicrequirementsfororganicmonomersindentalrestorativecompositesPhysical/chemicalrequirementsConsequencesfordentalpracticeLowvolumeshrinkageorexpansionduringpolymerizationNomarginalgap,easyprocessingoffillingcompositeHighrateofphotopolymerizationOnlyashotcuringtimeisnecessarycross-linkingpropertiesSufficientmechanicalpropertiesof...
