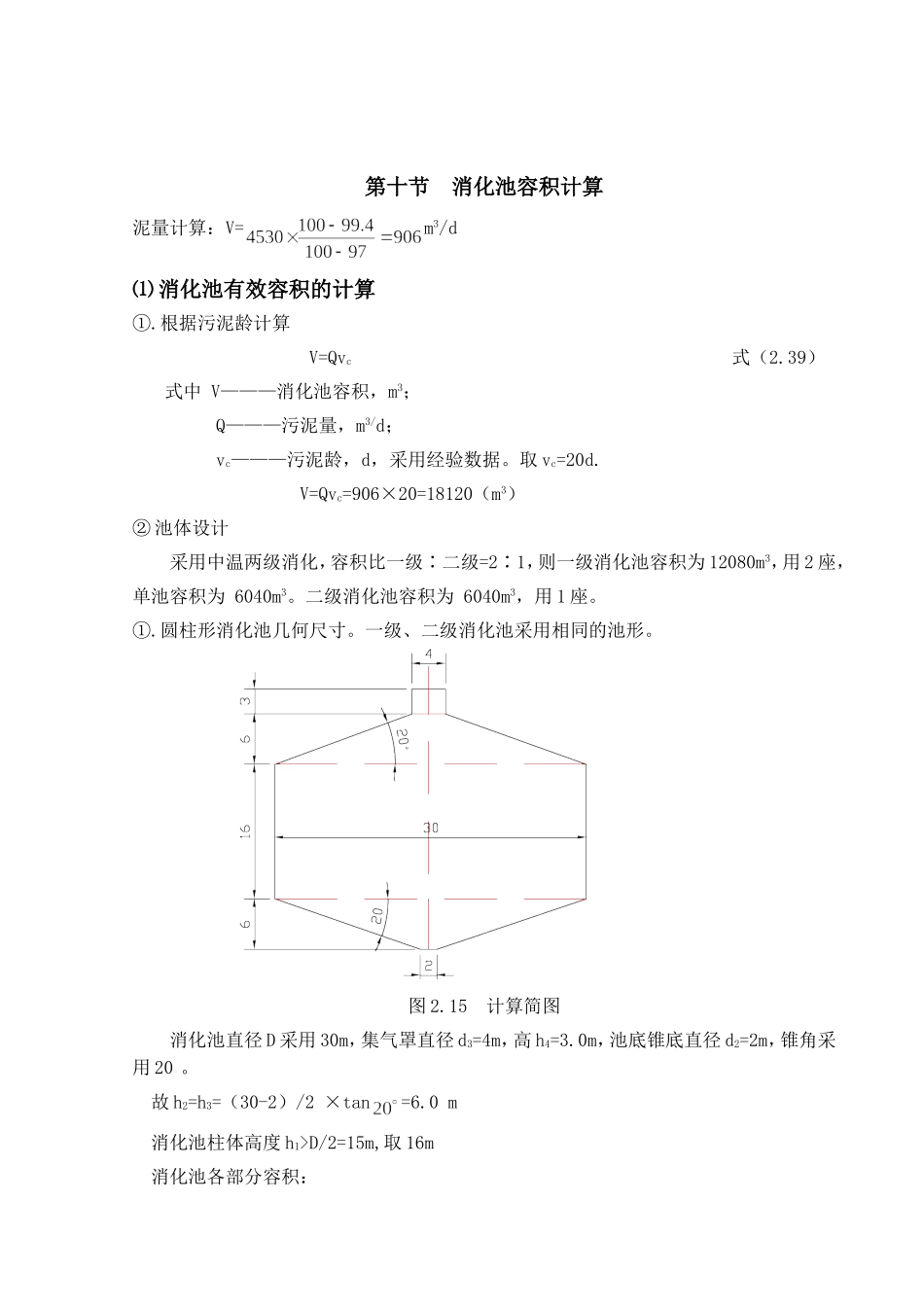

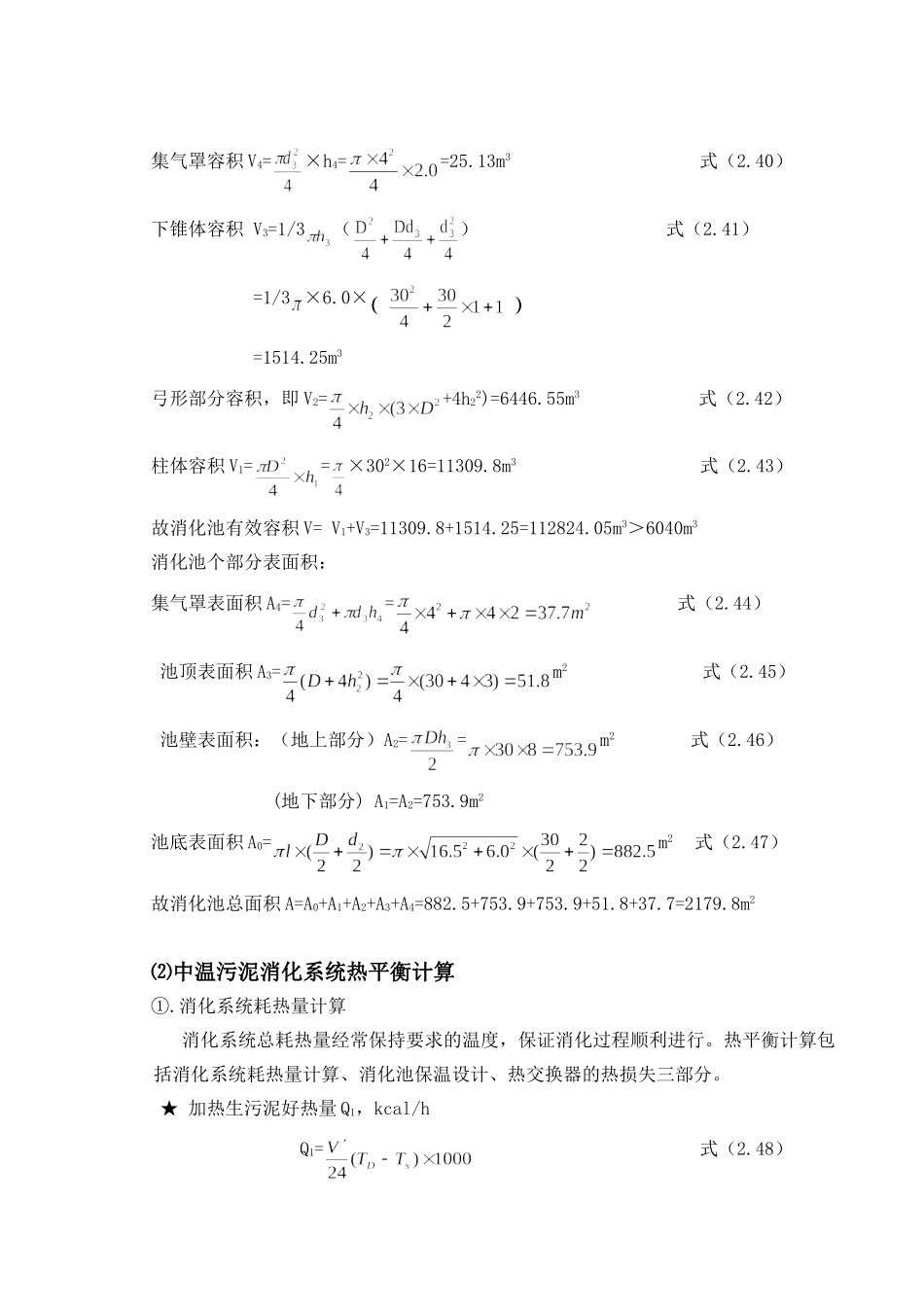

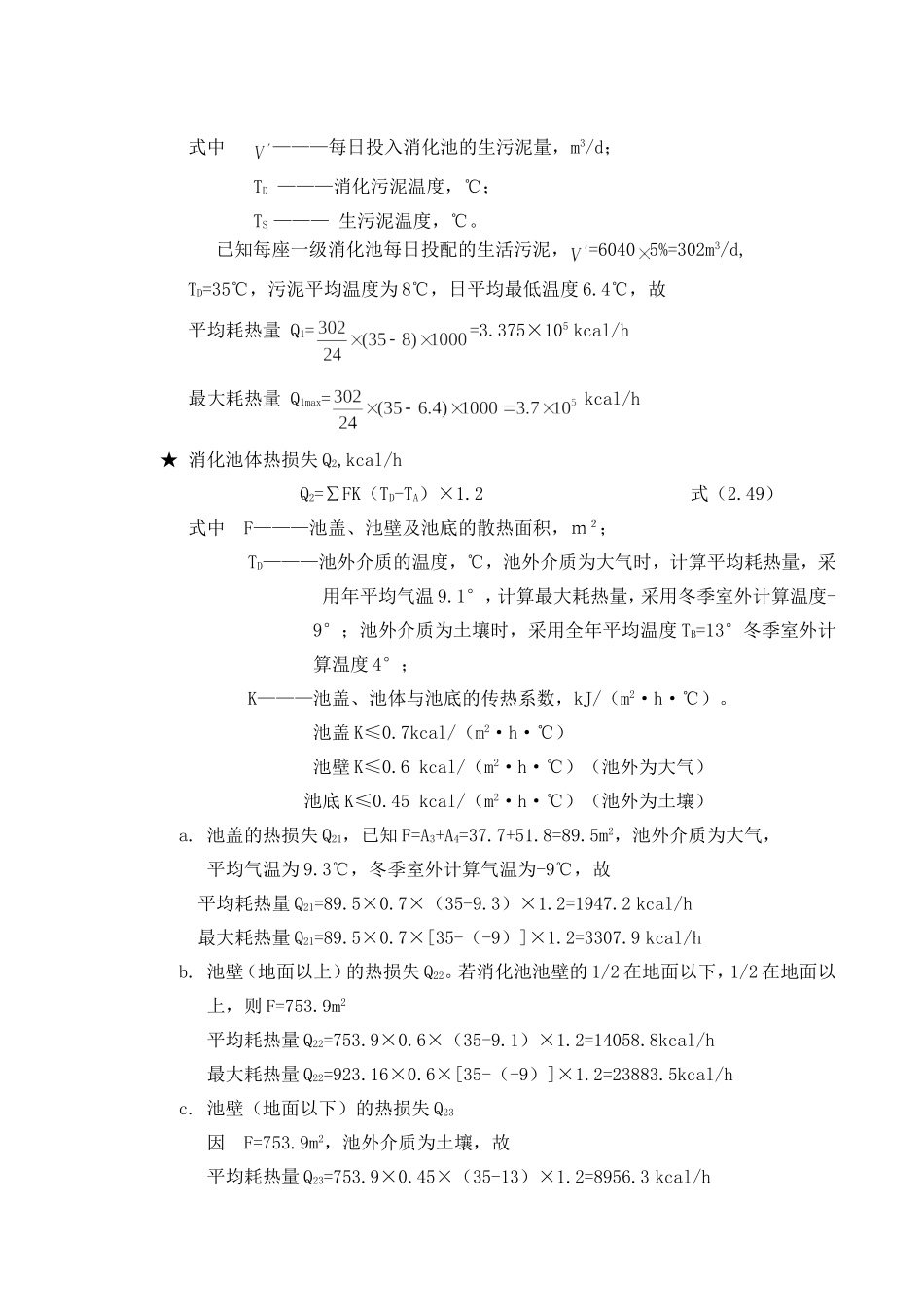

第十节消化池容积计算泥量计算：V=m3/d⑴消化池有效容积的计算①.根据污泥龄计算V=Qvc式（2.39）式中V———消化池容积，m3；Q———污泥量，m3/d；vc———污泥龄，d，采用经验数据。取vc=20d.V=Qvc=906×20=18120（m3）②池体设计采用中温两级消化，容积比一级∶二级=2∶1，则一级消化池容积为12080m3，用2座，单池容积为6040m3。二级消化池容积为6040m3，用1座。①.圆柱形消化池几何尺寸。一级、二级消化池采用相同的池形。图2.15计算简图消化池直径D采用30m，集气罩直径d3=4m，高h4=3.0m，池底锥底直径d2=2m，锥角采用20。故h2=h3=（30-2）/2×tan=6.0m消化池柱体高度h1>D/2=15m,取16m消化池各部分容积：集气罩容积V4=×h4==25.13m3式（2.40）下锥体容积V3=1/3（）式（2.41）=1/3×6.0×=1514.25m3弓形部分容积，即V2=+4h22)=6446.55m3式（2.42）柱体容积V1==×302×16=11309.8m3式（2.43）故消化池有效容积V=V1+V3=11309.8+1514.25=112824.05m3＞6040m3消化池个部分表面积：集气罩表面积A4==式（2.44）池顶表面积A3=m2式（2.45）池壁表面积：（地上部分）A2==m2式（2.46）(地下部分)A1=A2=753.9m2池底表面积A0=m2式（2.47）故消化池总面积A=A0+A1+A2+A3+A4=882.5+753.9+753.9+51.8+37.7=2179.8m2⑵中温污泥消化系统热平衡计算①.消化系统耗热量计算消化系统总耗热量经常保持要求的温度，保证消化过程顺利进行。热平衡计算包括消化系统耗热量计算、消化池保温设计、热交换器的热损失三部分。★加热生污泥好热量Q1，kcal/hQ1=式（2.48）式中———每日投入消化池的生污泥量，m3/d；TD———消化污泥温度，℃；TS———生污泥温度，℃。已知每座一级消化池每日投配的生活污泥，=60405%=302m3/d,TD=35℃，污泥平均温度为8℃，日平均最低温度6.4℃，故平均耗热量Q1==3.375×105kcal/h最大耗热量Q1max=kcal/h★消化池体热损失Q2,kcal/hQ2=∑FK（TD-TA）×1.2式（2.49）式中F———池盖、池壁及池底的散热面积，ｍ２；TD———池外介质的温度，℃，池外介质为大气时，计算平均耗热量，采用年平均气温9.1°，计算最大耗热量，采用冬季室外计算温度-9°；池外介质为土壤时，采用全年平均温度TB=13°冬季室外计算温度4°；K———池盖、池体与池底的传热系数，kJ/（m2·h·℃）。池盖K≤0.7kcal/（m2·h·℃）池壁K≤0.6kcal/（m2·h·℃）（池外为大气）池底K≤0.45kcal/（m2·h·℃）（池外为土壤）a.池盖的热损失Q21，已知F=A3+A4=37.7+51.8=89.5m2，池外介质为大气，平均气温为9.3℃，冬季室外计算气温为-9℃，故平均耗热量Q21=89.5×0.7×（35-9.3）×1.2=1947.2kcal/h最大耗热量Q21=89.5×0.7×[35-（-9）]×1.2=3307.9kcal/hb.池壁（地面以上）的热损失Q22。若消化池池壁的1/2在地面以下，1/2在地面以上，则F=753.9m2平均耗热量Q22=753.9×0.6×（35-9.1）×1.2=14058.8kcal/h最大耗热量Q22=923.16×0.6×[35-（-9）]×1.2=23883.5kcal/hc.池壁（地面以下）的热损失Q23因F=753.9m2，池外介质为土壤，故平均耗热量Q23=753.9×0.45×（35-13）×1.2=8956.3kcal/h最大耗热量Q23=7539×0.45×(35-4)×1.2=17081.5kcal/hd.池底热损失Q24因F=A2=882.5m2故平均耗热量Q24=882.5×0.45×（35-13）×1.2=10484.1kcal/h最大耗热量Q24=882.5×0.45×(35-4)×1.2=14773.1kcal/h每座消化池的总热量：平均耗热量Q2=90436.7kcal/h最大耗热量Q2max=98453.7kcal/h★输泥管道与热交换器的好热量Q3输泥管道与热交换器的耗热量可简化计算取前两项热损耗和的5%—15%。即Q3=(0.05—0.15)（Q1+Q2），设计取10%。Q3=0.1×（3.3×105+0.91×105）=0.421×105kcal/hQ3max=0.1×（3.7×105+0.99×105）=0.469×105kcal/h每座消化池总耗热量为：QT=（Q1+Q2+Q3）=4.64×105kcal/hQTmax=（Q1max+Q2max+Q3max）=5.16×105kcal/h消化池系统总耗热量=n×QT=2×4.64×105=9.28×105kcal/hTmax=n×QTmax=2×5.16×105=10.32×105kcal/h式中，n为一级消化池的个数。⑶.消化池保温设计为减少消化池内热量损失，节约能耗，在消化池体外侧应设保温结构。由保温层和保护层组成。保温结构的厚度可通过消化池池壁结构低限热阻...
