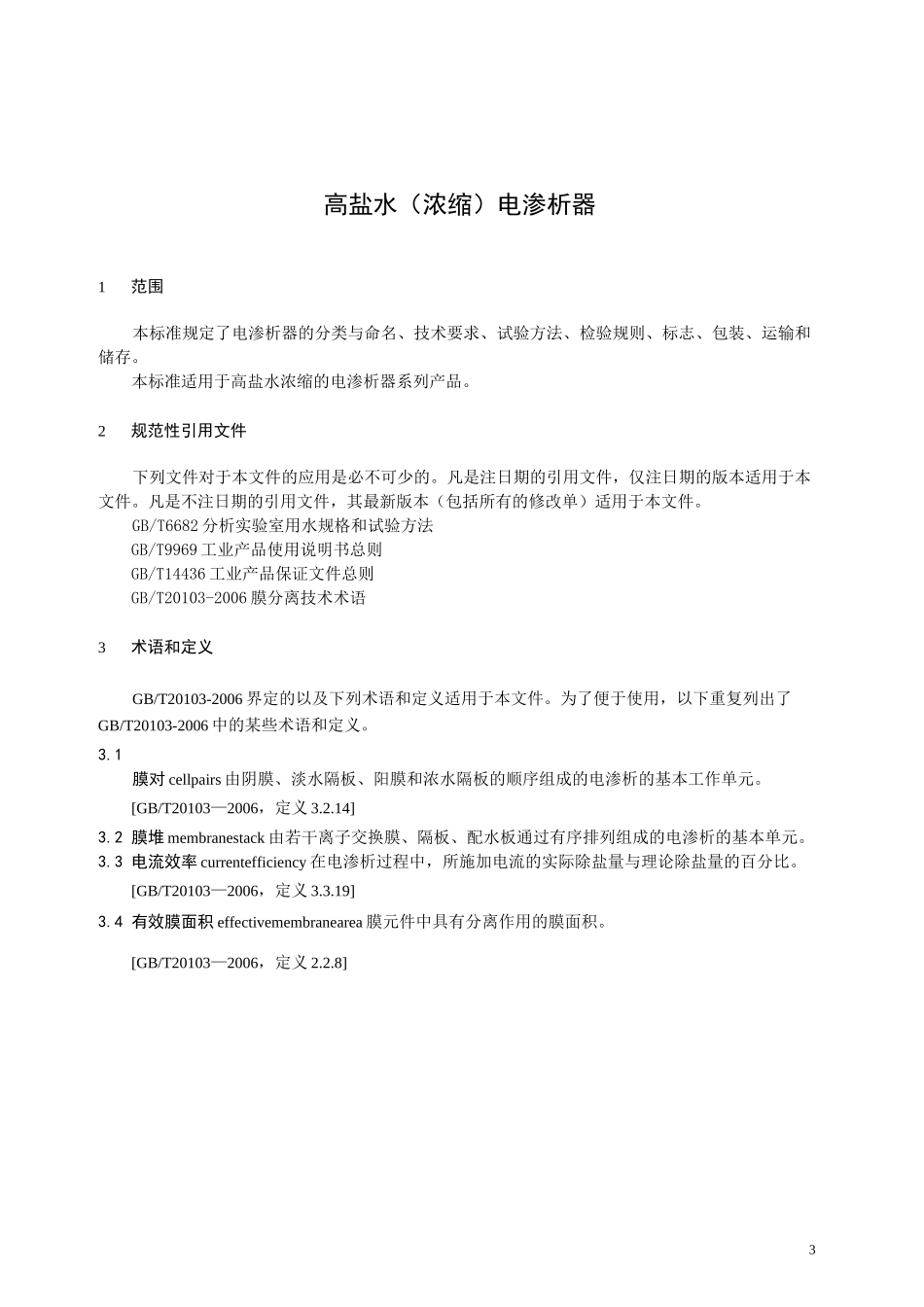

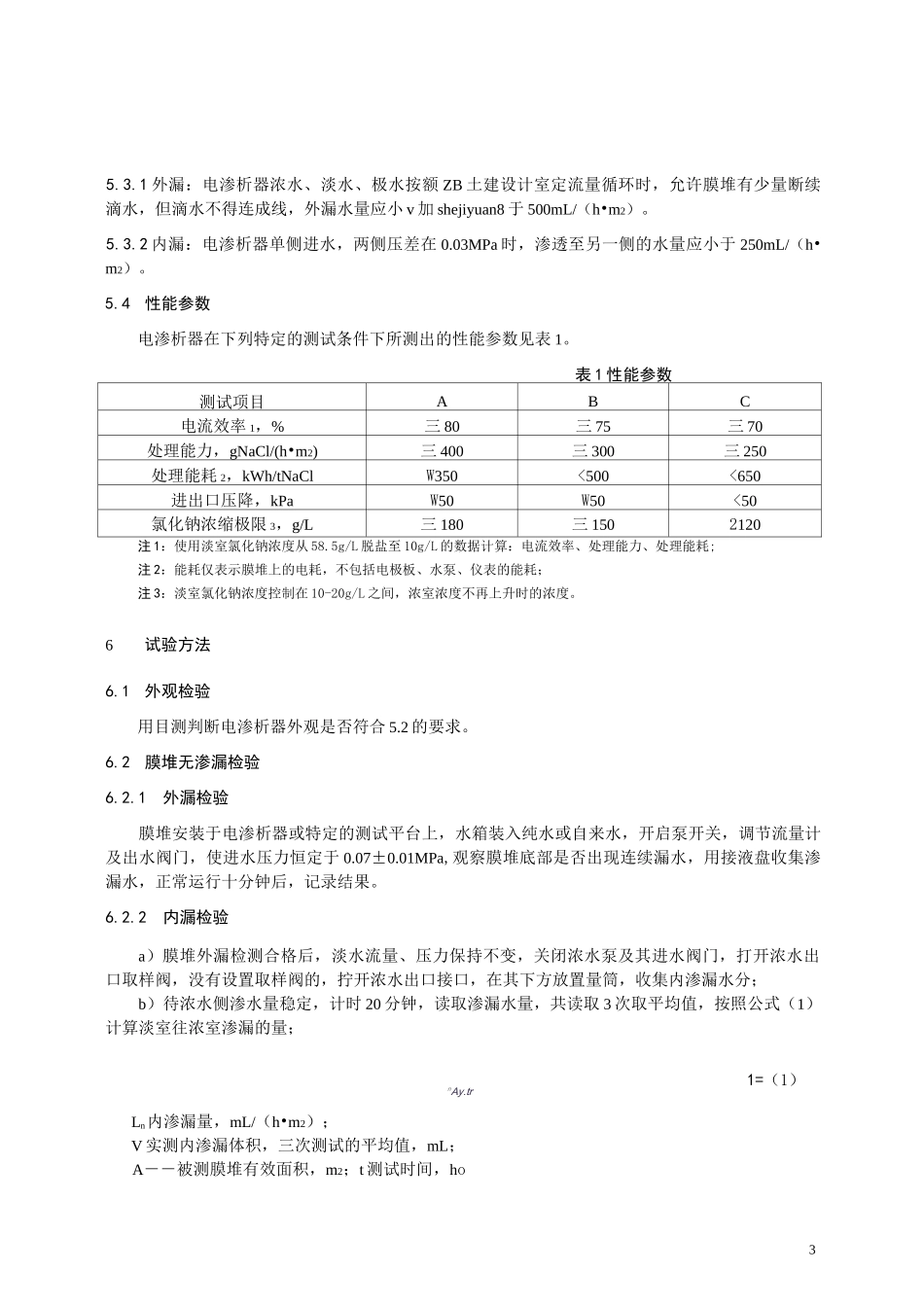

3高盐水（浓缩）电渗析器1范围本标准规定了电渗析器的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于高盐水浓缩的电渗析器系列产品。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6682分析实验室用水规格和试验方法GB/T9969工业产品使用说明书总则GB/T14436工业产品保证文件总则GB/T20103-2006膜分离技术术语3术语和定义GB/T20103-2006界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T20103-2006中的某些术语和定义。3.1膜对cellpairs由阴膜、淡水隔板、阳膜和浓水隔板的顺序组成的电渗析的基本工作单元。[GB/T20103—2006，定义3.2.14]3.2膜堆membranestack由若干离子交换膜、隔板、配水板通过有序排列组成的电渗析的基本单元。3.3电流效率currentefficiency在电渗析过程中，所施加电流的实际除盐量与理论除盐量的百分比。[GB/T20103—2006，定义3.3.19]3.4有效膜面积effectivemembranearea膜元件中具有分离作用的膜面积。[GB/T20103—2006，定义2.2.8]用阿拉伯数字表4分类与命名4.1分类根据电渗析器使用的离子交换膜种类，可分为均相膜电渗析器和异相膜电渗析器。4.2命名电渗析器的命名由英文字母、阿拉伯数字按规则排列组成，主要包含电渗析器类型、单张膜有效面积、膜总对数、其他信息。规则如下：其他信息。膜总对数，用阿拉伯数字表示单张膜有效面积，单位：电港新装置类型；Y—弄相腔电灌和I:J—均相膜电渗析电渗析器（Electrodialyzer）英文缩®示例1：ED—J—50—120,含义：均相膜电渗析器，单张膜有效面积50x10-2m2,共120对。示例2：ED—Y—5—40—倒极，含义：异相膜电渗析器，单张膜有效面积5x10-2m2,共40对，具有倒极功能。5要求5.1电渗析器适用水质电渗析器应在下列进水水质条件下可正常运行a）水温:5〜40°C；b）进水pH：2~12；c）进水黏度：＜10mPa•s；d）总悬浮固体：＜1mg/L；e）游离氯:＜0.1mg/L；f）铁离子：＜0.3mg/L；g）锰离子：＜0.1mg/L；f）钙、镁等易形成难溶盐的离子：pb＜0.8Ksp。5.2外观电渗析器结构设计应合理，机架应做防锈处理；管路间应保证不互漏、不外漏。电渗析器表面不应有裂纹、锈蚀、变形等缺陷。5.3膜堆渗漏控制要求35.3.1外漏：电渗析器浓水、淡水、极水按额ZB土建设计室定流量循环时，允许膜堆有少量断续滴水，但滴水不得连成线，外漏水量应小v加shejiyuan8于500mL/（h•m2）。5.3.2内漏：电渗析器单侧进水，两侧压差在0.03MPa时，渗透至另一侧的水量应小于250mL/（h•m2）。5.4性能参数电渗析器在下列特定的测试条件下所测出的性能参数见表1。表1性能参数测试项目ABC电流效率1，%三80三75三70处理能力，gNaCl/(h•m2)三400三300三250处理能耗2，kWh/tNaClW350<500<650进出口压降，kPaW50W50<50氯化钠浓缩极限3，g/L三180三1502120注1：使用淡室氯化钠浓度从58.5g/L脱盐至10g/L的数据计算：电流效率、处理能力、处理能耗;注2：能耗仅表示膜堆上的电耗，不包括电极板、水泵、仪表的能耗；注3：淡室氯化钠浓度控制在10-20g/L之间，浓室浓度不再上升时的浓度。6试验方法6.1外观检验用目测判断电渗析器外观是否符合5.2的要求。6.2膜堆无渗漏检验6.2.1外漏检验膜堆安装于电渗析器或特定的测试平台上，水箱装入纯水或自来水，开启泵开关，调节流量计及出水阀门，使进水压力恒定于0.07±0.01MPa,观察膜堆底部是否出现连续漏水，用接液盘收集渗漏水，正常运行十分钟后，记录结果。6.2.2内漏检验a）膜堆外漏检测合格后，淡水流量、压力保持不变，关闭浓水泵及其进水阀门，打开浓水出口取样阀，没有设置取样阀的，拧开浓水出口接口，在其下方放置量筒，收集内渗漏水分；b）待浓水侧渗水量稳定，计时20分钟，读取渗漏水量，共读取3次取平均值，按照公式（1）计算淡室往浓室渗漏的量；1=（1）nAy.trLn内渗漏量，mL/（h•m2）；V实测内渗漏体积，三次测试的平均值，mL；A――被测膜堆有效面积，m2；t测试时间，hoc）按照a）、b）同样的步骤，测...
