常用负载分类VIP免费

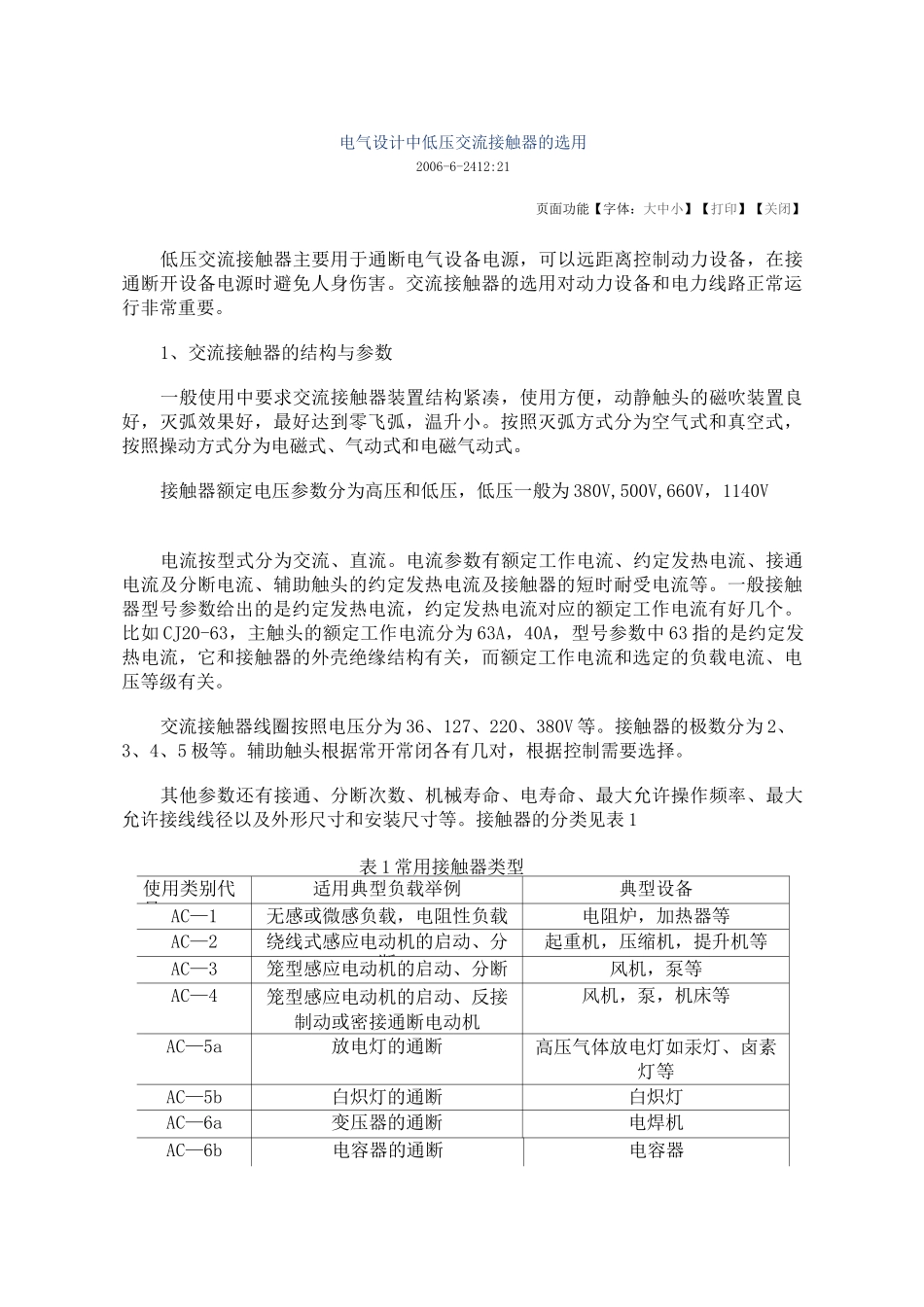

电流种类交流交直直类别AC-1AC-2AC-3AC-4AC-5aAC-5bAC-6aAC-6bAC-7aAC-7bAC-8aAC-8bAC-12AC-13AC-14DC-12DC-13DC-14DC-20典型用途IEC标947-947-947-947-947-947-947-无感或微感负载，电阻炉绕线式电动机的起动、分断鼠笼电机的起动、运转中分断鼠笼电机的起动、反接制动与反向、点动控制放电灯的通断白炽灯的通断变压器通断电容器的通断家用及类似用途的微感负载家用电动机负载具有过载继电器手动复位的密封制冷压缩机中的电动机控制具有过载继电器自动复位的密封制冷压缩机中的电动机控制控制电阻性负载和发光二极管隔离的固态负载控制变压器隔离的固态负载控制小容量电磁铁负载控制交流电磁铁负载空载条件下“闭合”和“断开”电路通断电阻负载，包括通断适度的过载通断电阻电感混合负载，包括通断适度的过载通断电动机负载或其它高电感负载电路保护，不具有额定短时耐受电流电路保护，具有额定短时耐受电流无感或微感负载，电阻炉并励电动机的起动、反接与反接制动，点动，电动机的动力分断串励电动机的起动、反接与反接制动，点动，电动机的动力分断白炽灯的通断控制电阻性负载和发光二极管隔离的固态负载控制直流电磁铁控制电路中有经济电阻的直流电磁铁负载空载条件下“闭合”和“断开”电路通断电阻性负载包括适度的过载通断电阻电感混合负载，包括通断适度的过载（例如并励电机）通断高电感负载（例如串励电机）电气设计中低压交流接触器的选用2006-6-2412:21页面功能【字体：大中小】【打印】【关闭】低压交流接触器主要用于通断电气设备电源，可以远距离控制动力设备，在接通断开设备电源时避免人身伤害。交流接触器的选用对动力设备和电力线路正常运行非常重要。1、交流接触器的结构与参数一般使用中要求交流接触器装置结构紧凑，使用方便，动静触头的磁吹装置良好，灭弧效果好，最好达到零飞弧，温升小。按照灭弧方式分为空气式和真空式，按照操动方式分为电磁式、气动式和电磁气动式。接触器额定电压参数分为高压和低压，低压一般为380V,500V,660V，1140V电流按型式分为交流、直流。电流参数有额定工作电流、约定发热电流、接通电流及分断电流、辅助触头的约定发热电流及接触器的短时耐受电流等。一般接触器型号参数给出的是约定发热电流，约定发热电流对应的额定工作电流有好几个。比如CJ20-63，主触头的额定工作电流分为63A，40A，型号参数中63指的是约定发热电流，它和接触器的外壳绝缘结构有关，而额定工作电流和选定的负载电流、电压等级有关。交流接触器线圈按照电压分为36、127、220、380V等。接触器的极数分为2、3、4、5极等。辅助触头根据常开常闭各有几对，根据控制需要选择。其他参数还有接通、分断次数、机械寿命、电寿命、最大允许操作频率、最大允许接线线径以及外形尺寸和安装尺寸等。接触器的分类见表1表1常用接触器类型使用类别代号适用典型负载举例典型设备AC—1无感或微感负载，电阻性负载电阻炉，加热器等AC—2绕线式感应电动机的启动、分断起重机，压缩机，提升机等AC—3笼型感应电动机的启动、分断风机，泵等AC—4笼型感应电动机的启动、反接制动或密接通断电动机风机，泵，机床等AC—5a放电灯的通断高压气体放电灯如汞灯、卤素灯等AC—5b白炽灯的通断白炽灯AC—6a变压器的通断电焊机AC—6b电容器的通断电容器AC—7a家用电器和类似用途的低感负载微波炉、烘手机等AC—7b家用的电动机负载电冰箱、洗衣机等电源通断AC—8a具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机AC—8b具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机2、交流接触器的选用原则接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。选用原则如下：（1）交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分...
