欧姆定律复习课VIP免费

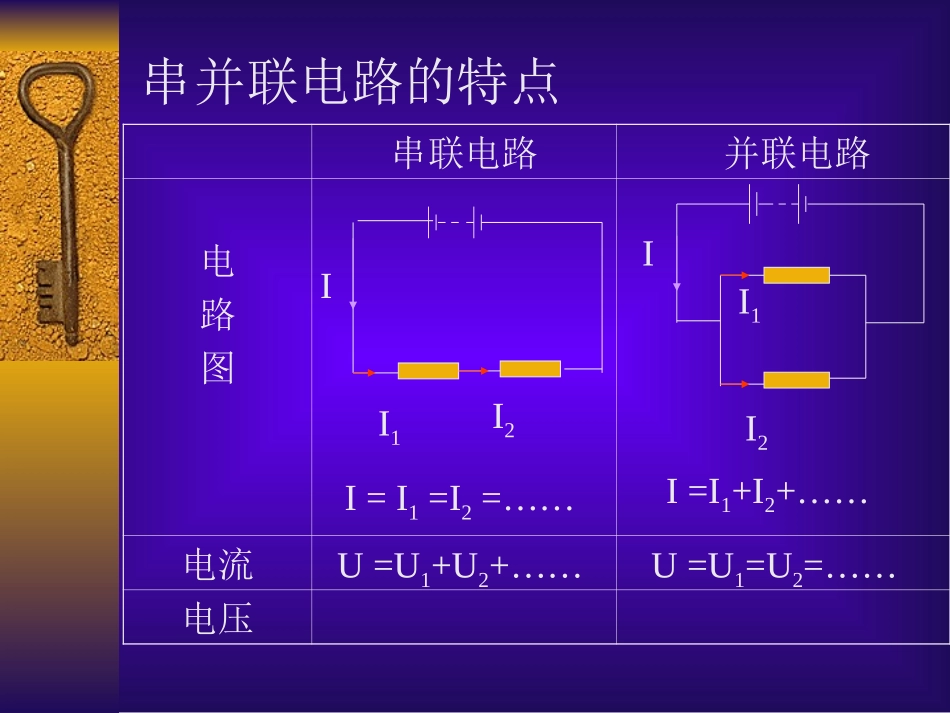

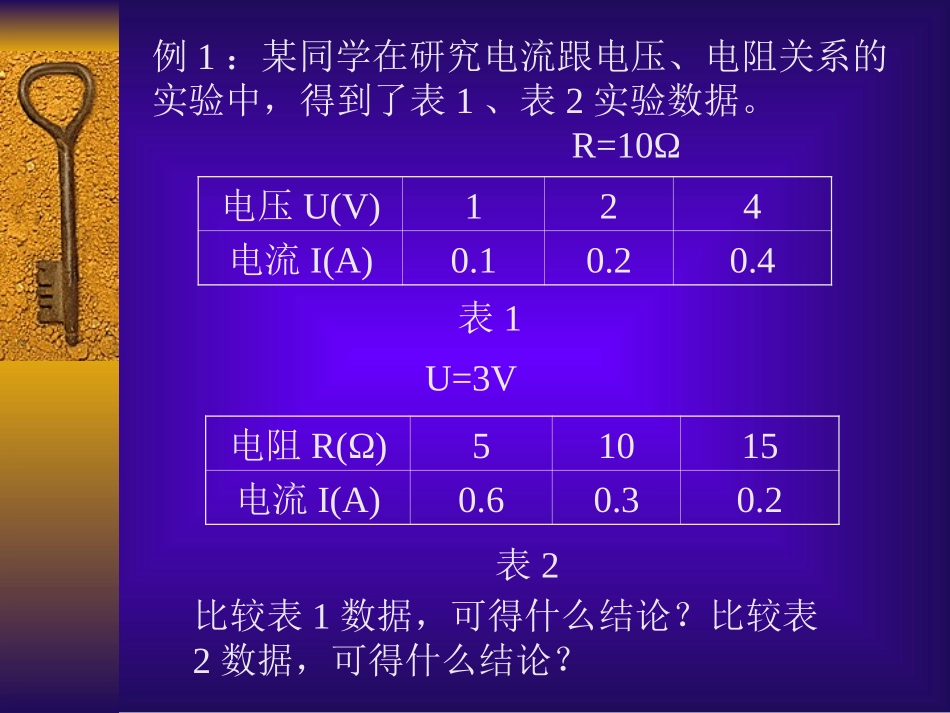

ΩURI=欧姆定律复习课串联电路并联电路电路图电流电压II1I2II1I2I=I1=I2=……I=I1+I2+……U=U1+U2+……U=U1=U2=……串并联电路的特点例1：某同学在研究电流跟电压、电阻关系的实验中，得到了表1、表2实验数据。R=10Ω电压U(V)124电流I(A)0.10.20.4表1比较表1数据，可得什么结论？比较表2数据，可得什么结论？U=3V电阻R(Ω)51015电流I(A)0.60.30.2表2比较表1，可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。比较表2，可得结论：当导体两端的电压一定时，通过导体的电流与导体本身的电阻成反比。例2、在“研究电流与电阻的关系”的实验中，（1）为达到研究目的，实验必须保持的电压不变。（2）在实验中，电压表的示数为3V，电流表的示数为0.6A，现将阻值为5Ω的电阻换成10Ω的电阻接入电路来进行研究，则下一步应进行的操作是。电阻两端移动滑片，使10Ω电阻两端电压仍为3VAVRP总结1、两个实验都体现了初中物理研究问题的一种思想就是：控制变量法；2、实验中都要用到滑动变阻器，但是作用不一样，需要大家区别开来，在研究I-U的关系实验中滑动变阻器的作用是改变定值电阻两端的电压，在研究I-R的关系实验中它的作用是保证电阻两端的电压不变；3、在利用这个实验结论解题时，一定要记住电阻的大小只与电阻的长度、材料、横截面积以及温度有关，与它两端的电压和通过它的电流是没有关系的。例3在某电阻两端加4V电压时，通过它的电流是0.2A，若要使通过它的电流为0.6A，应在这个电阻两端加______V的电压。12例4保持电阻箱两端的电压不变，当电阻箱的电阻为10Ω时，通过电阻箱的电流为0.6A；若将电阻箱的电阻调到30Ω时，通过电阻箱的电流为______A。0.2一、欧姆定律:导体中的电流与导体两端的电压成正比，与导体的电阻成反比。2、公式：RUI3、注意：（1）U为导体两端的电压，单位为伏（V）；I为通过导体的电流，单位为安（A）；R为导体的电阻，单位为欧（Ω）（2）单位统一国际单位才能计算。（3）三个量必须是同一段电路上，同一时间的电流、电压和电阻。（4）R=U/I不能说电阻与电流成反比、与电压成正比。1、内容：二、伏安法测电阻例5：现有待测电阻Rx,其阻值在10Ω左右，请设计实验测出该电阻的阻值。（1）实验原理：（2）实验器材（3）请同学们动手设计实验电路图（4）实验前，开关应_____，滑片P应放在变阻器的端。（5）在实验中滑动变阻器的作用是.（6）在实验中的故障：a、闭合开关后，发现电流表无读数，电压表有示数，故障可能是_____________。b、闭合开关并移动滑片P后，发现电压表无示数，但电流表却有示数，故障可能是。IURAVRxP断开最右得到多组电压和电流值，取平均值，从而减少误差。Rx开路Rx短路或电压表开路例6.小灯泡电阻为20，在正常工作时它两端的电压是12V，现有的电源电压是16V，要把这盏灯接在这个电源上，需怎样接入一个阻值多大的电阻？将电路设计出来，并画出电路图。解:应串联一个电阻.SL1R2U2=U-U1=16V-12V=4V=I1=U1R112V20=0.6AR2=U2I1=4V0.6A=6.7三、欧姆定律与串，并联特点结合问题课堂练习.1、串联电路中两个电阻R1=4，R2=6，如果通过R1的电流为0.6A，求:R2两端电压。解:I2=I1=0.6AU2=I2R2=0.6A6=3.6VSR1R2在图所示的电路里，电源的电压是6V，L2的阻值是10Ω，通过L1的电流是0.4A，求：(1)通过电阻L2的电流。(2)干路的电流。例7、解:=I2=UR26V10Ω=0.6AI=I1+I2=0.4A+0.6A=1AL1L22、如图所示，电源电压保持不变，电阻R1=30，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2阻值各为多少？总电流为多少？解:课堂练习.158.01222AVIURVARIU12304.011I=I1+I2=0.4A+0.8A=1.2A7.如图所示电路中，当开关S闭合，滑片P向右移动时，关于两表示数的变化下述正确的是()A.电流表、电压表的示数均变大B.电流表、电压表的示数均变小C.电流表的示数变小，电压表的示数变大D.电流表的示数变大，电压表的示数变小C例8四、动态电路的取值问题例9电源电压保持不变,R1=R2=R3=20Ω,当S1、S2都断开，电流表示数是0.3A，求：1）电源电压2）S1、S2都闭合时，电流表示数是多少？AR1R2R3S1S2当S1、S2都断...
