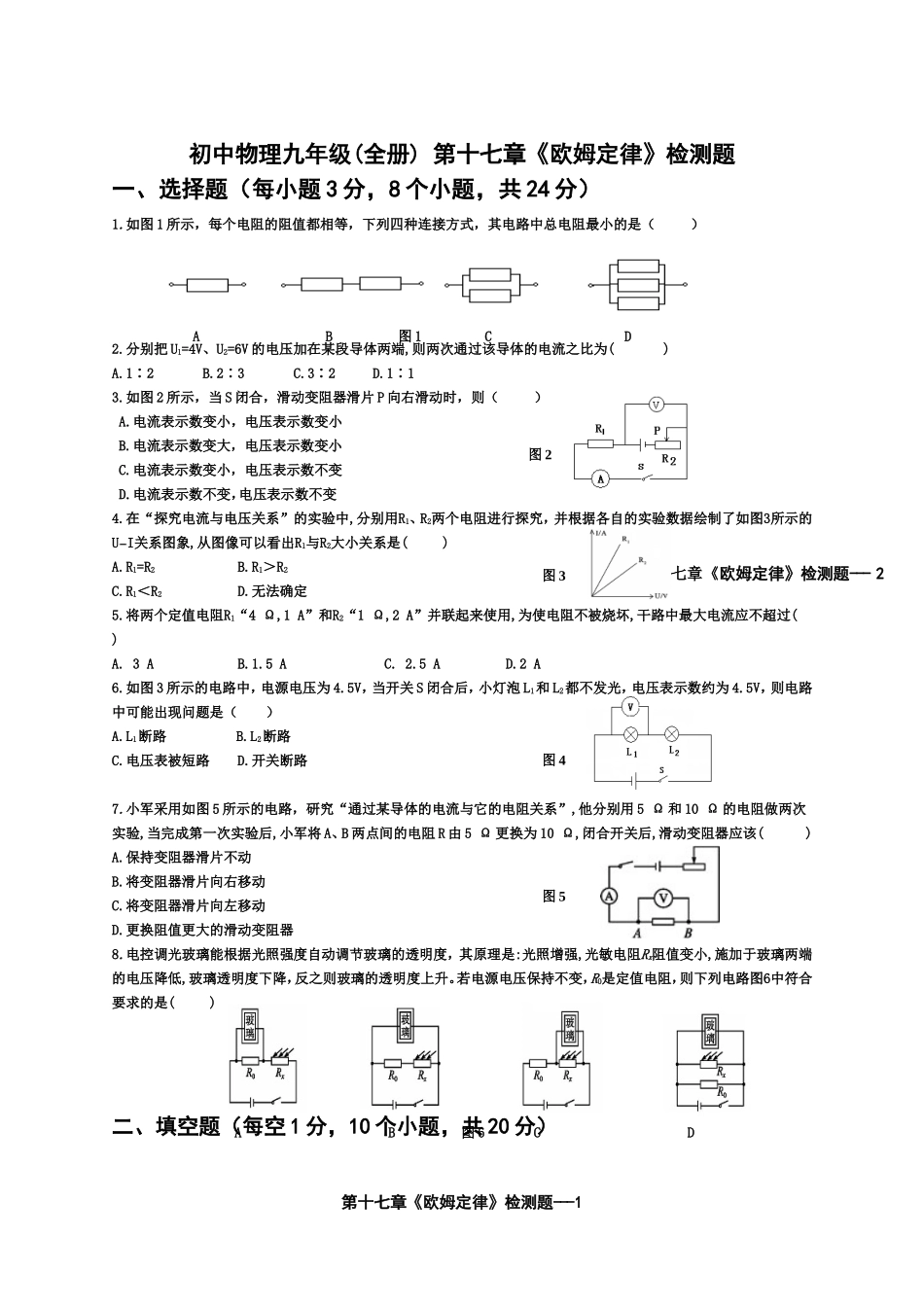

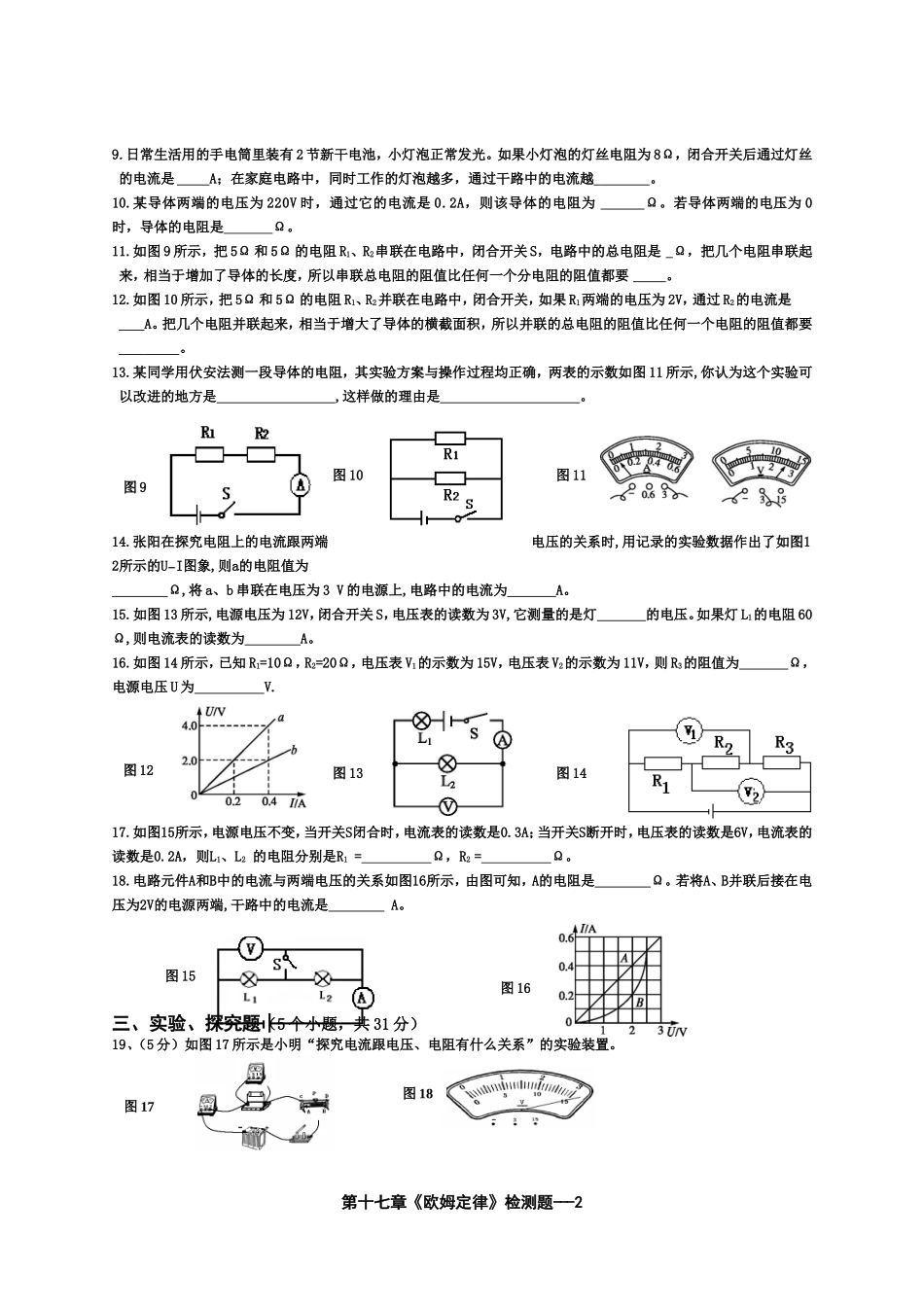

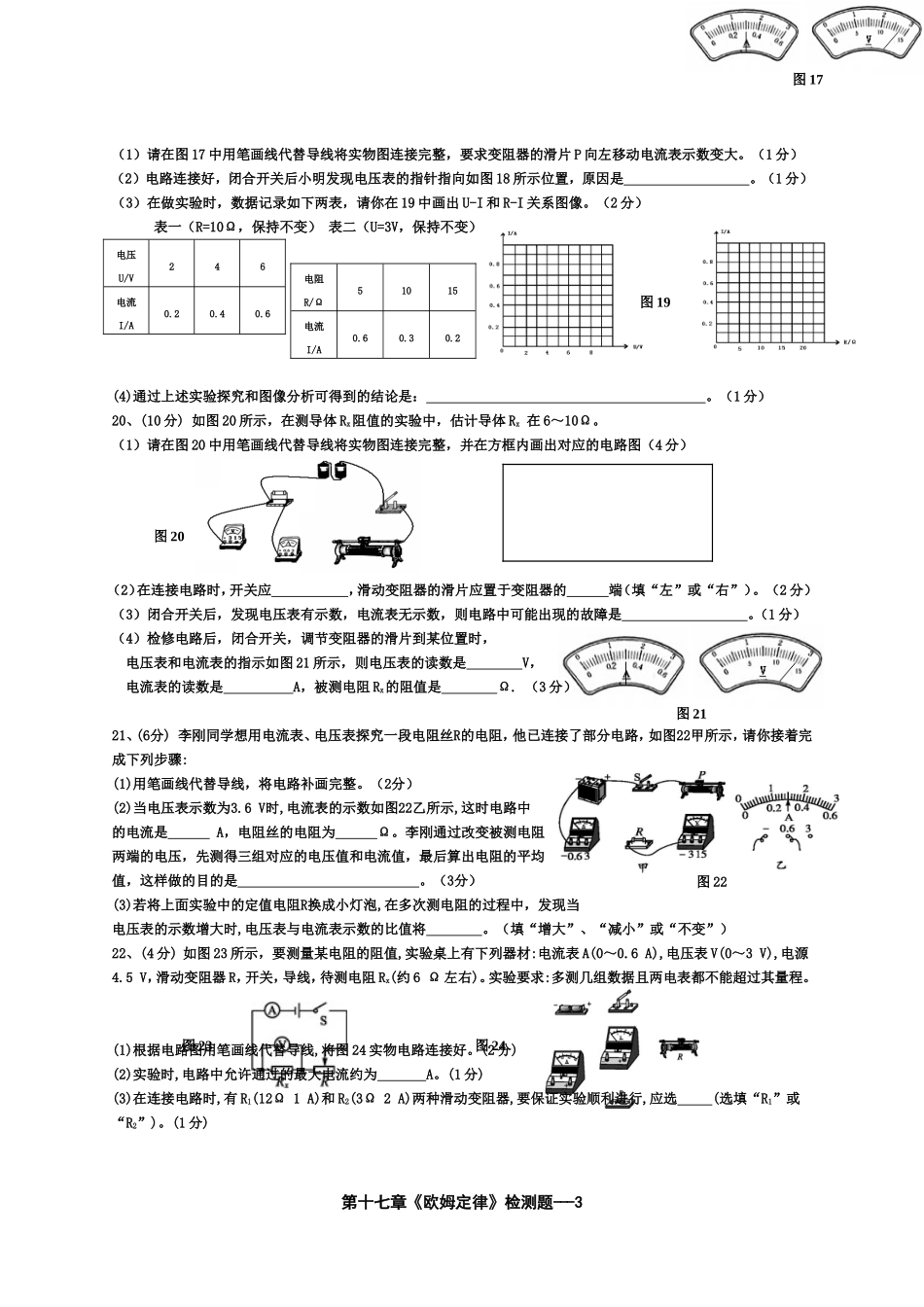

AB图1CD第七章《欧姆定律》检测题---2图2图3图4AB图6CD图5初中物理九年级(全册)第十七章《欧姆定律》检测题一、选择题（每小题3分，8个小题，共24分）1.如图1所示，每个电阻的阻值都相等，下列四种连接方式，其电路中总电阻最小的是（）2.分别把U1=4V、U2=6V的电压加在某段导体两端,则两次通过该导体的电流之比为()A.1∶2B.2∶3C.3∶2D.1∶13.如图2所示，当S闭合，滑动变阻器滑片P向右滑动时，则（）A.电流表示数变小，电压表示数变小B.电流表示数变大，电压表示数变小C.电流表示数变小，电压表示数不变D.电流表示数不变，电压表示数不变4.在“探究电流与电压关系”的实验中,分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制了如图3所示的UI关系图象,从图像可以看出R1与R2大小关系是()A.R1=R2B.R1＞R2C.R1＜R2D.无法确定5.将两个定值电阻R1“4Ω,1A”和R2“1Ω,2A”并联起来使用,为使电阻不被烧坏,干路中最大电流应不超过()A.3AB.1.5AC.2.5AD.2A6.如图3所示的电路中，电源电压为4.5V，当开关S闭合后，小灯泡L1和L2都不发光，电压表示数约为4.5V，则电路中可能出现问题是（）A.L1断路B.L2断路C.电压表被短路D.开关断路7.小军采用如图5所示的电路，研究“通过某导体的电流与它的电阻关系”,他分别用5Ω和10Ω的电阻做两次实验,当完成第一次实验后,小军将A、B两点间的电阻R由5Ω更换为10Ω,闭合开关后,滑动变阻器应该()A.保持变阻器滑片不动B.将变阻器滑片向右移动C.将变阻器滑片向左移动D.更换阻值更大的滑动变阻器8.电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是:光照增强,光敏电阻Rx阻值变小,施加于玻璃两端的电压降低,玻璃透明度下降，反之则玻璃的透明度上升。若电源电压保持不变，R0是定值电阻，则下列电路图6中符合要求的是()二、填空题（每空1分，10个小题，共20分）第十七章《欧姆定律》检测题---1图15图9图10图17图149.日常生活用的手电筒里装有2节新干电池，小灯泡正常发光。如果小灯泡的灯丝电阻为8Ω，闭合开关后通过灯丝的电流是A；在家庭电路中，同时工作的灯泡越多，通过干路中的电流越。10.某导体两端的电压为220V时，通过它的电流是0.2A，则该导体的电阻为Ω。若导体两端的电压为0时，导体的电阻是Ω。11.如图9所示，把5Ω和5Ω的电阻R1、R2串联在电路中，闭合开关S，电路中的总电阻是Ω，把几个电阻串联起来，相当于增加了导体的长度，所以串联总电阻的阻值比任何一个分电阻的阻值都要。12.如图10所示，把5Ω和5Ω的电阻R1、R2并联在电路中，闭合开关，如果R1两端的电压为2V，通过R2的电流是A。把几个电阻并联起来，相当于增大了导体的横截面积，所以并联的总电阻的阻值比任何一个电阻的阻值都要。13.某同学用伏安法测一段导体的电阻，其实验方案与操作过程均正确，两表的示数如图11所示,你认为这个实验可以改进的地方是,这样做的理由是。14.张阳在探究电阻上的电流跟两端电压的关系时,用记录的实验数据作出了如图12所示的UI图象,则a的电阻值为Ω,将a、b串联在电压为3V的电源上,电路中的电流为A。15.如图13所示,电源电压为12V，闭合开关S，电压表的读数为3V,它测量的是灯的电压。如果灯L1的电阻60Ω,则电流表的读数为A。16.如图14所示，已知R1=10Ω，R2=20Ω，电压表V1的示数为15V，电压表V2的示数为11V，则R3的阻值为Ω，电源电压U为V.17.如图15所示，电源电压不变，当开关S闭合时，电流表的读数是0.3A；当开关S断开时，电压表的读数是6V，电流表的读数是0.2A，则L1、L2的电阻分别是R1=Ω，R2=Ω。18.电路元件A和B中的电流与两端电压的关系如图16所示，由图可知，A的电阻是Ω。若将A、B并联后接在电压为2V的电源两端,干路中的电流是A。三、实验、探究题（5个小题，共31分）19、（5分）如图17所示是小明“探究电流跟电压、电阻有什么关系”的实验装置。第十七章《欧姆定律》检测题---2图18图13图12图16图11图19图20图17图21图22图23图24（1）请在图17中用笔画线代替导线将实物图连接完整，要求变阻器的滑片P向左移动电流表示数变大。（1分）（2）电路连接好，闭合开关后小明发现电压表的指针指向如图18所示位置，原因是。（1分）（3）在做实...
