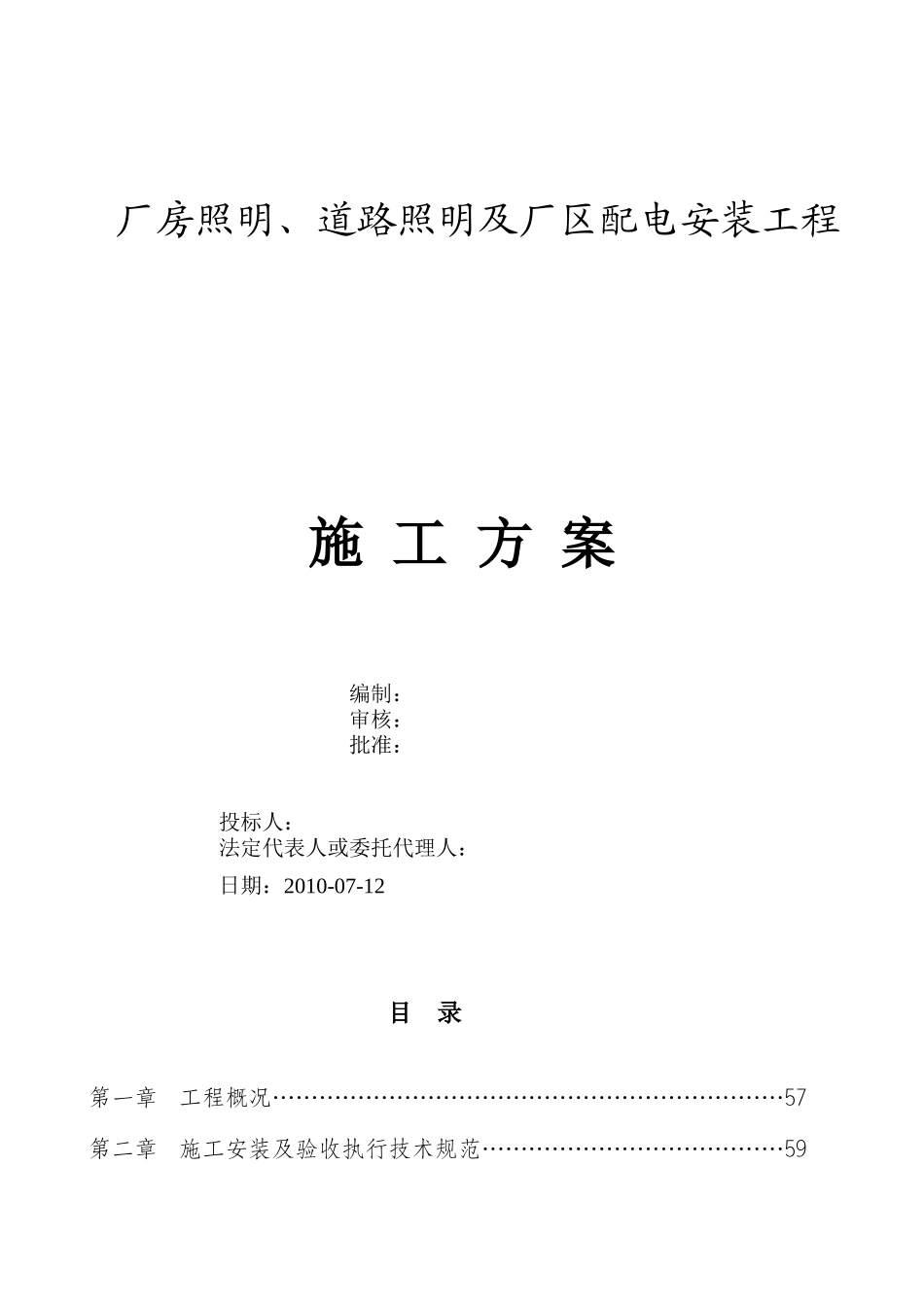

厂房照明、道路照明及厂区配电安装工程施工方案编制：审核：批准：投标人：法定代表人或委托代理人：日期：2010-07-12目录第一章工程概况…………………………………………………………57第二章施工安装及验收执行技术规范…………………………………59第三章施工组织体系……………………………………………………60第四章工程材料及设备说明……………………………………………61第五章主要施工方案……………………………………………………61（一）、施工程序…………………………………………………………61（二）、施工工序…………………………………………………………62（三）、施工流程图………………………………………………………62（四）、施工工艺及施工方法……………………………………………63（五）、施工人员安排……………………………………………………68第六章质量保证体系……………………………………………………69第一章工程概况（一）、项目名称：厂房照明、道路照明及厂区配电安装工程（二）、项目地点：（三）、建设单位：（四）、设计单位：（五）、工程招标范围及要求：本工程招标范围包括工业园内1号厂房照明及照明配电系统、2号厂房照明及照明配电系统、厂区道路路灯照明配电系统、1号厂房照明主进线电缆敷设与安装（本厂房配电房内）、2号厂房照明主进线电缆敷设与安装（本厂房配电房内）、厂区值班室，消防泵房，叉车充电房，围墙灯，以及宿舍与食堂之主电源进线电缆敷设与安装（引自厂区动力设备房内），详见招标图纸。招标具体内容及要求如下：（1）按设计图纸要求，完成以上厂房照明配电系统的安装，包括照明配电箱、桥架、电缆、照明灯具安装。楼梯间内应急灯、疏散指示灯、安全出口指示灯，含线路敷设与安装，数量暂定（两个厂房内，各类灯具均暂定12盏），按实结算。（2）按设计图纸要求，完成以上厂房内照明配电系统的安装，包括厂房配电之室内动力柜、配电柜（配主开关及互感器、电度表等并含槽钢底座）、配电箱、桥架、电缆及预埋管线的安装，到车间设备、水泵及卷帘门配电等的电缆、管线的制作安装。（3）按设计图纸要求，负责从各相应变电房低压配电柜出线端至各厂房内配电室主电柜间动力及照明配电电缆及电缆头的制作安装。到电房主电缆包含在本次招标范围内。（4）另外增加一组YJV22-（3*240mm+2*120mm）,从一号配电房引至1#车间外之东南侧附房配电柜，电缆长度暂定256米，完工后按实结算。（5）食堂建筑内的四个进线主电柜在此次报价范围内（详见图纸）（6）按设计图纸要求，完成厂区内所有道路路灯照明安装，其中灯杆和灯具每套价格暂定为2600元/根（此报价投标时不允许下浮），中标人须送样经招标人认可后，按实结算。（7）按设计图纸要求，完成宿舍区、篮球场等运动场照明系统的安装，完成厂区公共区域照明系统的安装。（8）以上照明系统安装，包含主次电源配电柜（箱）的采购安装，各照明配电柜（箱）进出线电线电缆的采购安装，照明灯具的采购安装，路灯基础、埋管、接地极、接地线等附件制作安装及其防锈处理。（9）按设计图纸和工程施工规范要求，完成各照明配电柜（箱）的基础、地沟、排管、电缆井、电缆井井盖制作。（10）按设计图纸要求，所有过马路电缆埋管，在图纸标示型号、数量的基础上，各过路埋管另外均追加1根DN100镀锌钢管预埋作为日后备有。（11）负责所有附件的制作与安装及其防锈处理，其中附件的防锈处理为两遍红丹防锈漆、两遍面漆。（12）负责管道敷设时管道沟槽的地面（包括路面）开挖及回填。埋管深度不低于0.70米，其中穿越道路基层埋管时，须按道路基层做法回填及夯实。本工程包含在施工过程中出现的土建等辅助项目如电缆挖沟埋地并恢复、墙体打洞并修复、穿线预埋等，各投标人根据现场情况计入费用，在以后施工中不做增加。（13）材料及设备说明：开关、插座、灯具及光源选用美的品牌系列；800A以上断路器采用天津梅兰日兰或ABB、西门子，630A及以下断路器采用施耐德系列；开关柜选用江苏镇江宏强或顺德开关厂产品；电缆用安徽维尔特、番禺电缆厂乐光牌、深圳金龙羽电缆；过路保护管用钢管，电缆...
