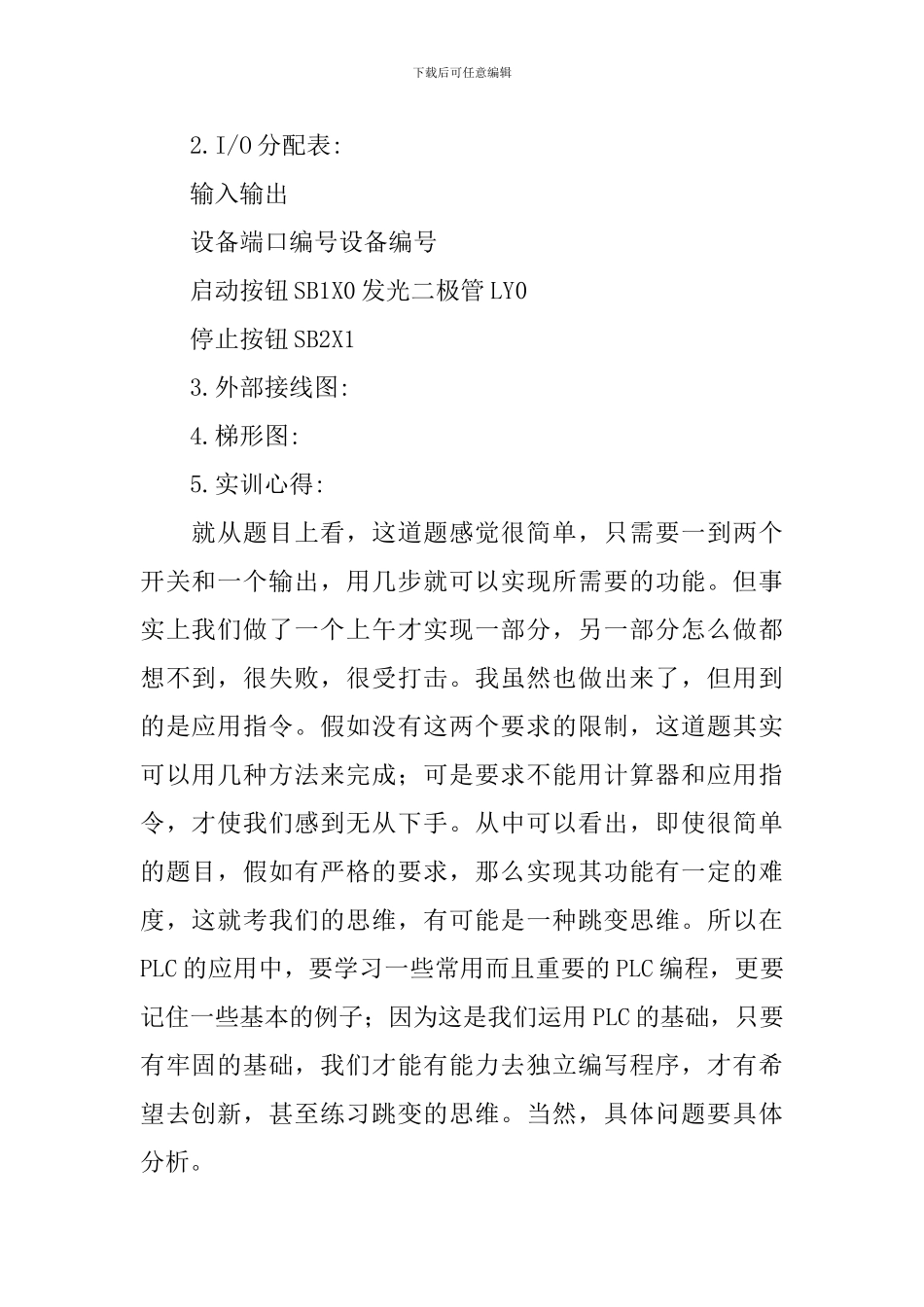

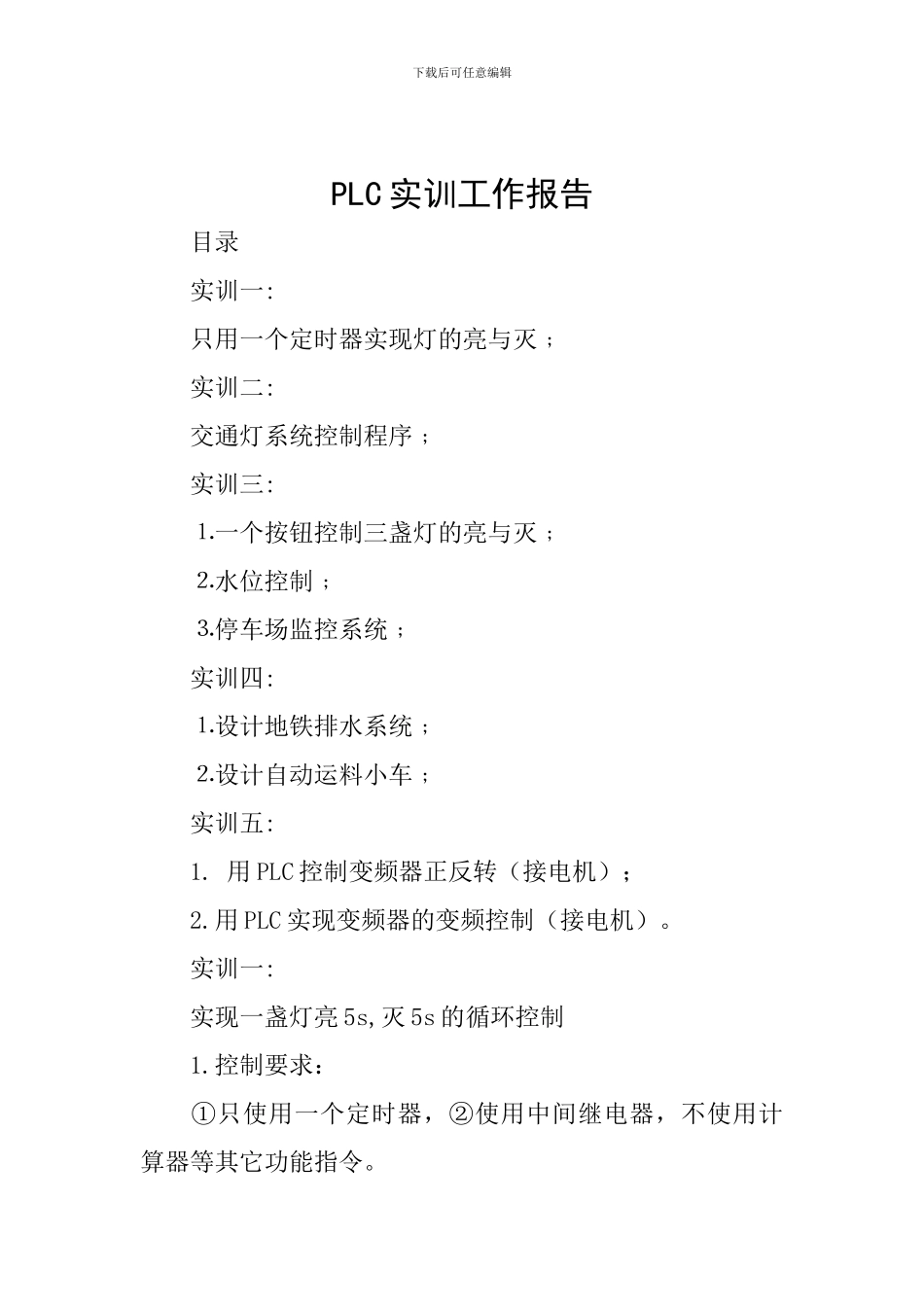

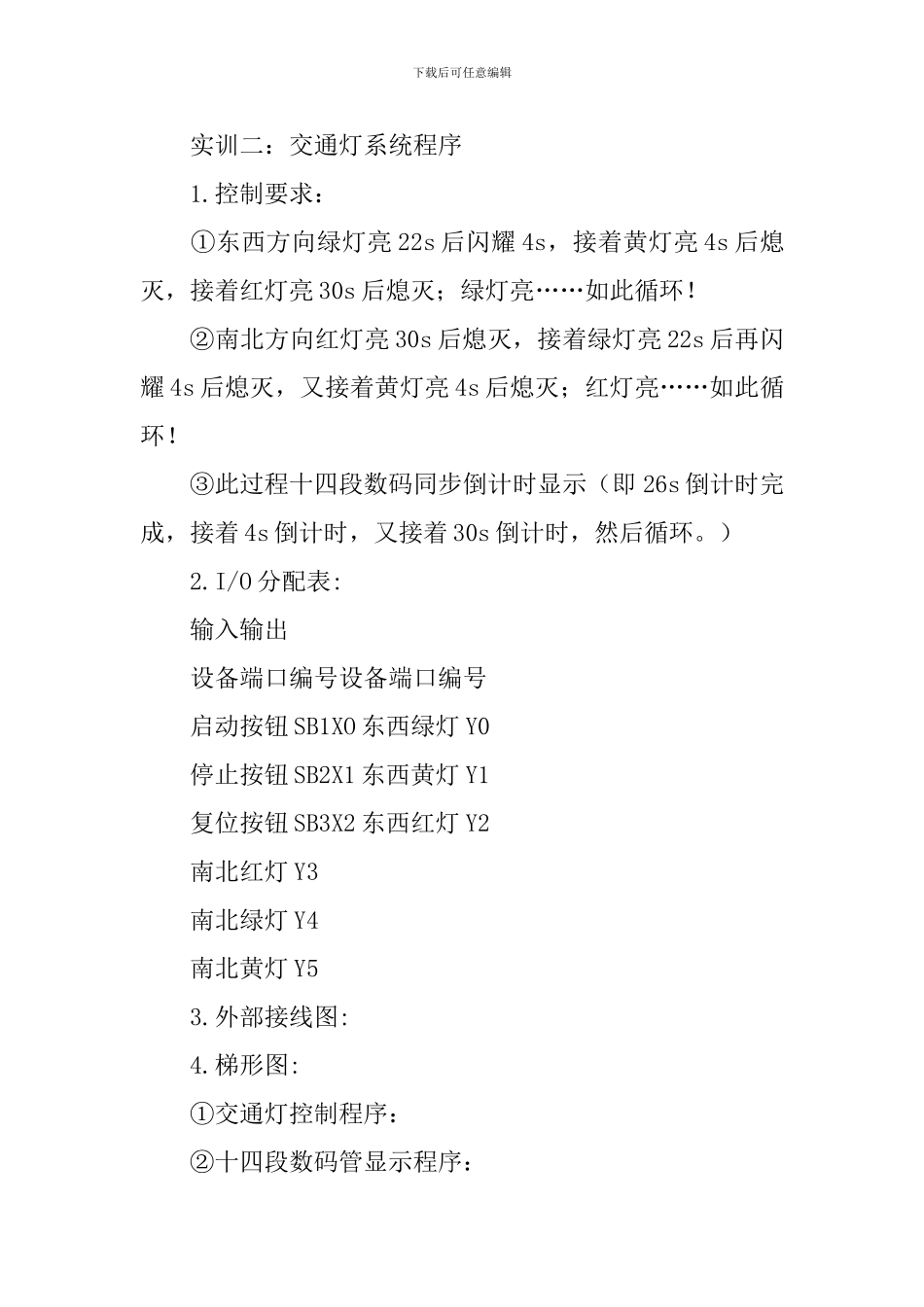

下载后可任意编辑PLC实训工作报告目录实训一:只用一个定时器实现灯的亮与灭﹔实训二:交通灯系统控制程序﹔实训三:⒈一个按钮控制三盏灯的亮与灭﹔⒉水位控制﹔⒊停车场监控系统﹔实训四:⒈设计地铁排水系统﹔⒉设计自动运料小车﹔实训五:1.用PLC控制变频器正反转（接电机）；2.用PLC实现变频器的变频控制（接电机）。实训一:实现一盏灯亮5s,灭5s的循环控制1.控制要求：①只使用一个定时器，②使用中间继电器，不使用计算器等其它功能指令。下载后可任意编辑2.I/O分配表:输入输出设备端口编号设备编号启动按钮SB1X0发光二极管LY0停止按钮SB2X13.外部接线图:4.梯形图:5.实训心得:就从题目上看，这道题感觉很简单，只需要一到两个开关和一个输出，用几步就可以实现所需要的功能。但事实上我们做了一个上午才实现一部分，另一部分怎么做都想不到，很失败，很受打击。我虽然也做出来了，但用到的是应用指令。假如没有这两个要求的限制，这道题其实可以用几种方法来完成；可是要求不能用计算器和应用指令，才使我们感到无从下手。从中可以看出，即使很简单的题目，假如有严格的要求，那么实现其功能有一定的难度，这就考我们的思维，有可能是一种跳变思维。所以在PLC的应用中，要学习一些常用而且重要的PLC编程，更要记住一些基本的例子；因为这是我们运用PLC的基础，只要有牢固的基础，我们才能有能力去独立编写程序，才有希望去创新，甚至练习跳变的思维。当然，具体问题要具体分析。下载后可任意编辑实训二：交通灯系统程序1.控制要求：①东西方向绿灯亮22s后闪耀4s，接着黄灯亮4s后熄灭，接着红灯亮30s后熄灭；绿灯亮……如此循环！②南北方向红灯亮30s后熄灭，接着绿灯亮22s后再闪耀4s后熄灭，又接着黄灯亮4s后熄灭；红灯亮……如此循环！③此过程十四段数码同步倒计时显示（即26s倒计时完成，接着4s倒计时，又接着30s倒计时，然后循环。）2.I/O分配表:输入输出设备端口编号设备端口编号启动按钮SB1XO东西绿灯Y0停止按钮SB2X1东西黄灯Y1复位按钮SB3X2东西红灯Y2南北红灯Y3南北绿灯Y4南北黄灯Y53.外部接线图:4.梯形图:①交通灯控制程序：②十四段数码管显示程序：下载后可任意编辑把这两段程序加起来就是交通灯控制程序。5.实训心得:当遇到一段复杂、繁琐的程序时，要懂得如何思考，如何分析，甚至如何拆分再进行组合，这也是一种能力的学习和提升。从这一道实训题中可以看出，它包含着两种功能：一是交通灯的红、绿、黄三种灯的变换，二是数码管的显示时间。所以首先编写东西南北交通灯的程序再编写数码管的程序，这样拆开就容易多了，最后把它们进行组合调试实现其要求的功能。故要学会随机应变，更要学会分析问题，从而达到解决问题。实训三:⒈一个按钮控制三盏灯的亮与灭，⒉水位控制，3.停车场监控系统1.①实训项目和控制要求：控制三盏灯，按一下按钮第一盏灯亮，按第二下第一盏灯灭，第二盏灯亮，按第三下，第二盏灯灭，第三盏灯亮，如此循环（要求：不能用计算器）。②I/O分配表：输入输出设备端口编号设备端口编号按钮SB1X0灯L1Y0下载后可任意编辑灯L2Y1灯L3Y2③外部接线图：④梯形图:⑤实训心得:从中可以看出这道编程题的要求很简单，只需要一个按钮就能实现其所需要的功能。也许很多人只从基本指令的方向想，而忽略了应用指令，从而在基本指令的圈子里迷路，找不到既简单又正确的解决方法。因此不仅要熟练地掌握和运用基本指令，更要熟悉和记住应用指令。在编写程序时，首先要想到应用指令，然后再运用基本指令，因为应用指令比较常用而且比基本指令功能强大，容易记住和掌握。2.①实训项目和控制要求：水位控制：控制水位点A、B两点间高于A，水泵正转排水，低于B，水泵反转进水。②I/O分配表输入输出设备端口编号设备端口编号启动按钮SB1X0水泵正转排水Y0停止按钮SB2X3水泵反转进水Y1传感器AX1传感器BX2下载后可任意编辑③外部接线图：④梯形图:⑤实训心得:此题只是考虑到电动机的正反转。3.①实训项目和控制要求：停车场监控系统，停车场有50个车位，要求显示剩余车位个数，并有停车场有无空位指示。②I/O分配表：输入输出设备端口编号设备端口编号按钮SB1X0有空位指示...
