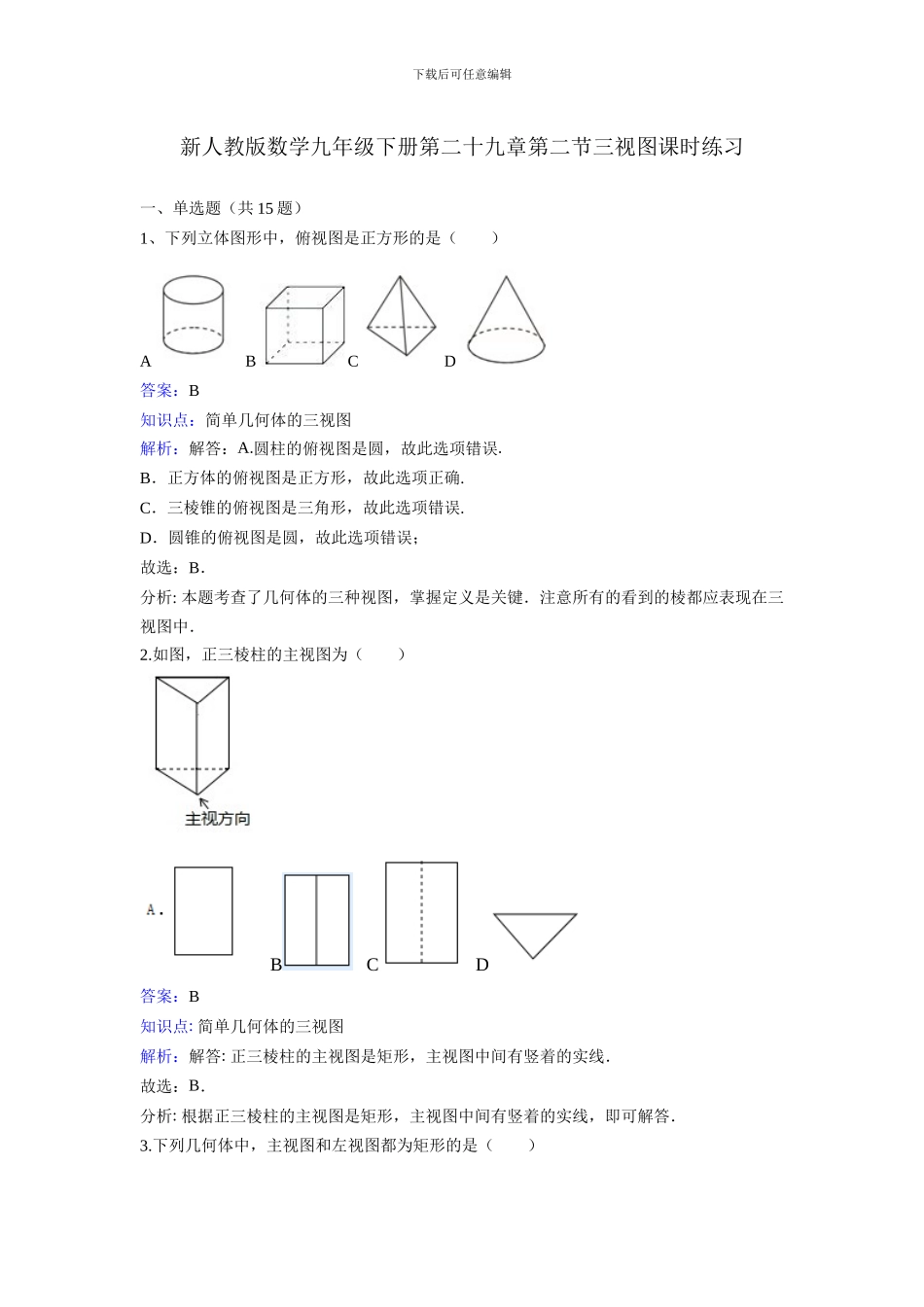

下载后可任意编辑新人教版数学九年级下册第二十九章第二节三视图课时练习一、单选题（共15题）1、下列立体图形中，俯视图是正方形的是（）ABCD答案：B知识点：简单几何体的三视图解析：解答：A.圆柱的俯视图是圆，故此选项错误.B．正方体的俯视图是正方形，故此选项正确.C．三棱锥的俯视图是三角形，故此选项错误.D．圆锥的俯视图是圆，故此选项错误；故选：B．分析:本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2.如图，正三棱柱的主视图为（）BCD答案：B知识点:简单几何体的三视图解析：解答:正三棱柱的主视图是矩形，主视图中间有竖着的实线．故选：B．分析:根据正三棱柱的主视图是矩形，主视图中间有竖着的实线，即可解答．3.下列几何体中，主视图和左视图都为矩形的是（）下载后可任意编辑答案：B知识点:简单几何体的三视图解析：解答:A．主视图和左视图都为圆，所以A选项错误；B．主视图和左视图都为矩形的，所以B选项正确；C．主视图和左视图都为等腰三角形，所以C选项错误；D．主视图为矩形，左视图为圆，所以D选项错误．故选B．分析:分别写出各几何体的主视图和左视图，然后进行推断．4.如图是一个圆台，它的主视图是（）答案:B知识点:简单几何体的三视图解析：解答:解：从几何体的正面看可得等腰梯形，故选：B．分析:主视图是从物体正面看，所得到的图形．5.下列几何体中，正视图是矩形的是（）答案:B知识点:简单几何体的三视图解析：解答:A．球的正视图是圆，故此选项错误；B．圆柱的正视图是矩形，故此选项正确；C．圆锥的正视图是等腰三角形，故此选项错误；下载后可任意编辑D．圆台的正视图是等腰梯形，故此选项错误；故选：B．分析:主视图是从物体正面看，所得到的图形．6.如图，下列几何体的左视图不是矩形的是（）答案:B知识点:简单几何体的三视图解析：解答:A．圆柱的左视图是矩形，不符合题意；B．圆锥的左视图是等腰三角形，符合题意；C．三棱柱的左视图是矩形，不符合题意；D．长方体的左视图是矩形，不符合题意．故选：B．分析:根据左视图是从物体左面看所得到的图形，分别得出四个几何体的左视图，即可解答．7.如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变答案:D知识点:简单组合体的三视图解析：解答：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．下载后可任意编辑分析:分别得到将正方体①移走前后的三视图，依此即可作出推断8.如图所示的几何体是由一些正方体组合而成的立体图形，则这个几何体的俯视图是（）答案:D知识点:简单组合体的三视图解析：解答:从上面看易得左侧有2个正方形，右侧有一个正方形．故选A．分析:找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．9.如图所示的几何体是由一个圆柱体和一个长方形组成的，则这个几何体的俯视图是（）答案:C知识点:简单组合体的三视图解析：解答:从上面看外边是一个矩形，里面是一个圆.故选：C．分析:根据俯视图是从上面看得到的图形，可得答案．10.如图所示几何体的左视图为（）下载后可任意编辑答案:A知识点:简单组合体的三视图解析：解答:从左边看第一层一个小正方形，第二层一个小正方形，第三层一个小正方形.故选：A．分析:根据从左边看得到的图形是左视图，可得答案．11.如图所示几何体的左视图是（）答案:C知识点:简单组合体的三视图解析：解答:从左面看可得矩形中间有一条横着的虚线．故选C．分析:找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．12.图中的两个圆柱体底面半径相同而高度不同，关于这两个圆柱体的视图说法正确的是（）下载后可任意编辑A．主视图相同B．俯视图相...
