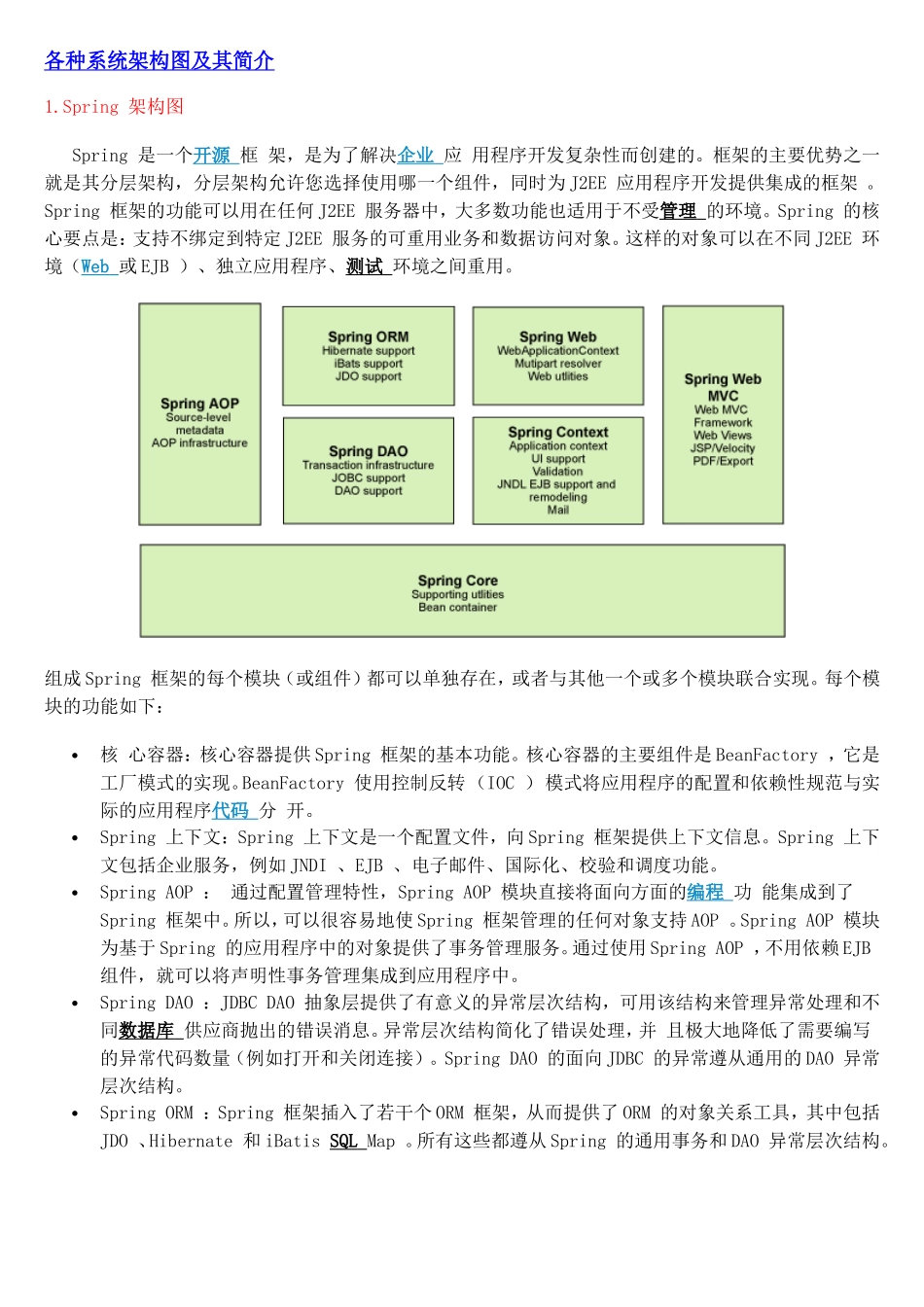

各种系统架构图及其简介1.Spring架构图Spring是一个开源框架，是为了解决企业应用程序开发复杂性而创建的。框架的主要优势之一就是其分层架构，分层架构允许您选择使用哪一个组件，同时为J2EE应用程序开发提供集成的框架。Spring框架的功能可以用在任何J2EE服务器中，大多数功能也适用于不受管理的环境。Spring的核心要点是：支持不绑定到特定J2EE服务的可重用业务和数据访问对象。这样的对象可以在不同J2EE环境（Web或EJB）、独立应用程序、测试环境之间重用。组成Spring框架的每个模块（或组件）都可以单独存在，或者与其他一个或多个模块联合实现。每个模块的功能如下：核心容器：核心容器提供Spring框架的基本功能。核心容器的主要组件是BeanFactory，它是工厂模式的实现。BeanFactory使用控制反转（IOC）模式将应用程序的配置和依赖性规范与实际的应用程序代码分开。Spring上下文：Spring上下文是一个配置文件，向Spring框架提供上下文信息。Spring上下文包括企业服务，例如JNDI、EJB、电子邮件、国际化、校验和调度功能。SpringAOP：通过配置管理特性，SpringAOP模块直接将面向方面的编程功能集成到了Spring框架中。所以，可以很容易地使Spring框架管理的任何对象支持AOP。SpringAOP模块为基于Spring的应用程序中的对象提供了事务管理服务。通过使用SpringAOP，不用依赖EJB组件，就可以将声明性事务管理集成到应用程序中。SpringDAO：JDBCDAO抽象层提供了有意义的异常层次结构，可用该结构来管理异常处理和不同数据库供应商抛出的错误消息。异常层次结构简化了错误处理，并且极大地降低了需要编写的异常代码数量（例如打开和关闭连接）。SpringDAO的面向JDBC的异常遵从通用的DAO异常层次结构。SpringORM：Spring框架插入了若干个ORM框架，从而提供了ORM的对象关系工具，其中包括JDO、Hibernate和iBatisSQLMap。所有这些都遵从Spring的通用事务和DAO异常层次结构。2.ibatis架构图ibatis是一个基于Java的持久层框架。iBATIS提供的持久层框架包括SQLMaps和DataAccessObjects（DAO），同时还提供一个利用这个框架开发的JPetStore实例。IBATIS：最大的优点是可以有效的控制sql发送的数目，提高数据层的执行效率！它需要程序员自己去写sql语句，不象hibernate那样是完全面向对象的，自动化的，ibatis是半自动化的，通过表和对象的映射以及手工书写的sql语句，能够实现比hibernate等更高的查询效率。Ibatis只是封装了数据访问层，替我们做了部分的对象关系映射。但代价是必须要写xml配置文件相对于Hibernate还要写很多sql。Hibernate通过工具直接从数据库模式生成实体类和基本的配置文件，而且大部分情况下不需要我们写sql，会较大的提升开发效率。但这些也有很多的局限性，尤其是对环境的要求较高（数据库设计，对象设计，团队的协作等）。个人感觉Ibatis对项目比较有意义的地方在于它小巧灵活，可扩展，封装了数据访问层（事务，缓存，异常，日志），并提供了DAO框架支持。利用Ibatis我们可以做到代码和sql的分离，只要sql能够解决的问题，Ibatis就能帮我们较容易的解决，同时也使我们的项目对某一框架的依赖性变小（因为Ibatis是非侵入性的）。这将极大的降低项目风险，减少解决复杂问题的时间，使项目的维护变得简单。Ibatis对于应用的修改，调试，扩充和维护将会变得容易自然。修改时，我们主要修改的是代表模型的实体对象，xml配置文件中的sql，和/或配置文件的ResultMap（很多时候是不需要的）。同时，sql和代码分离，我们不用在代码的StringBuffer的append方法之间寻找需要修改的sql。配置文件中的sql便利了我们的调试和对sql的评审及以后的sql重用。3.structs1架构图Struts是Apache基金会Jakarta项目组的一个OpenSource项目，它采用MVC模式，能够很好地帮助java开发者利用J2EE开发Web应用。和其他的java架构一样，Struts也是面向对象设计，将MVC模式"分离显示逻辑和业务逻辑"的能力发挥得淋漓尽致。Structs框架的核心是一个弹性的控制层，基于如JavaServlets，JavaBeans，ResourceBundles与XML等标准技术，以及JakartaCommons的一些类库。Struts有一组相互协作的...
