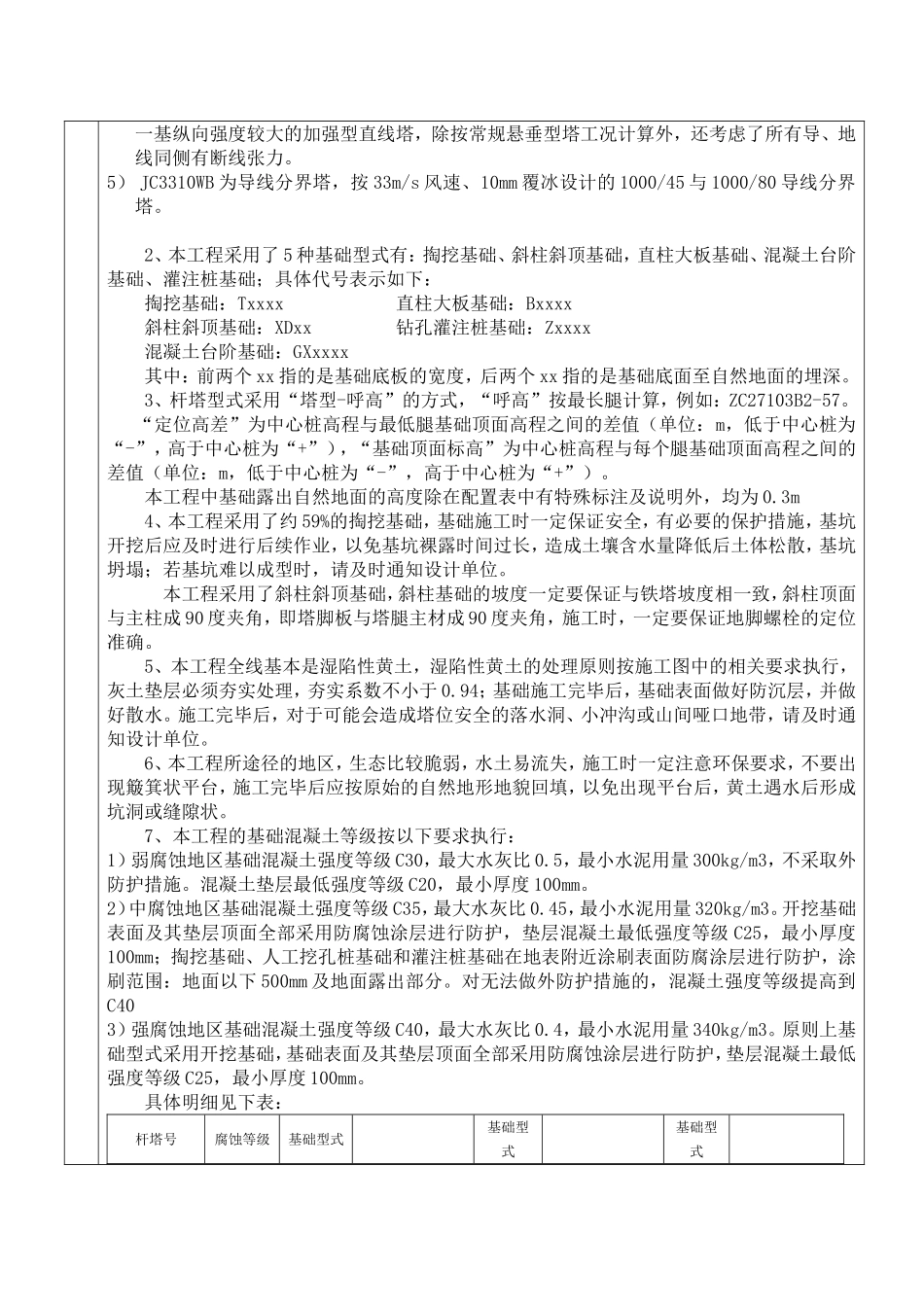

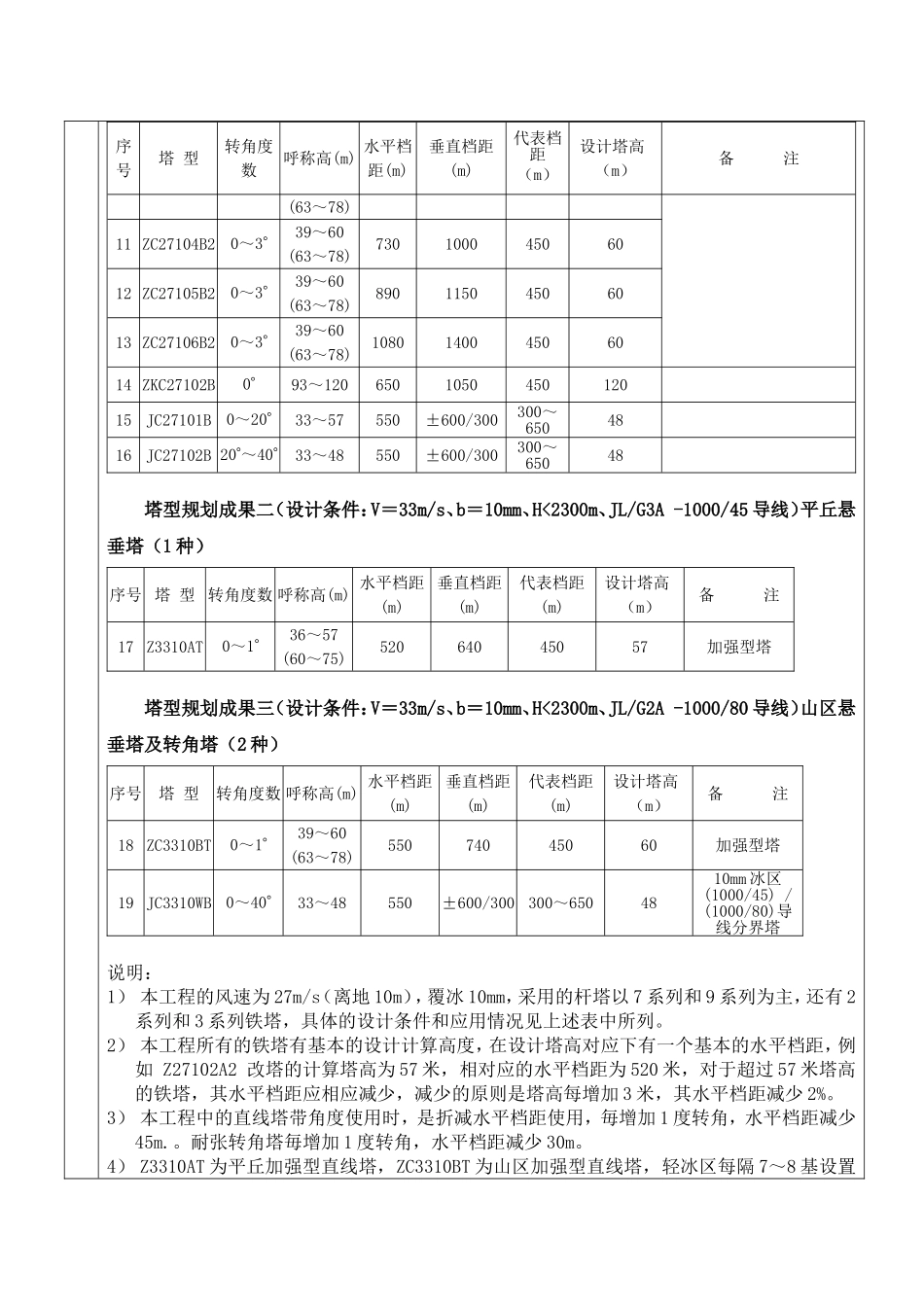

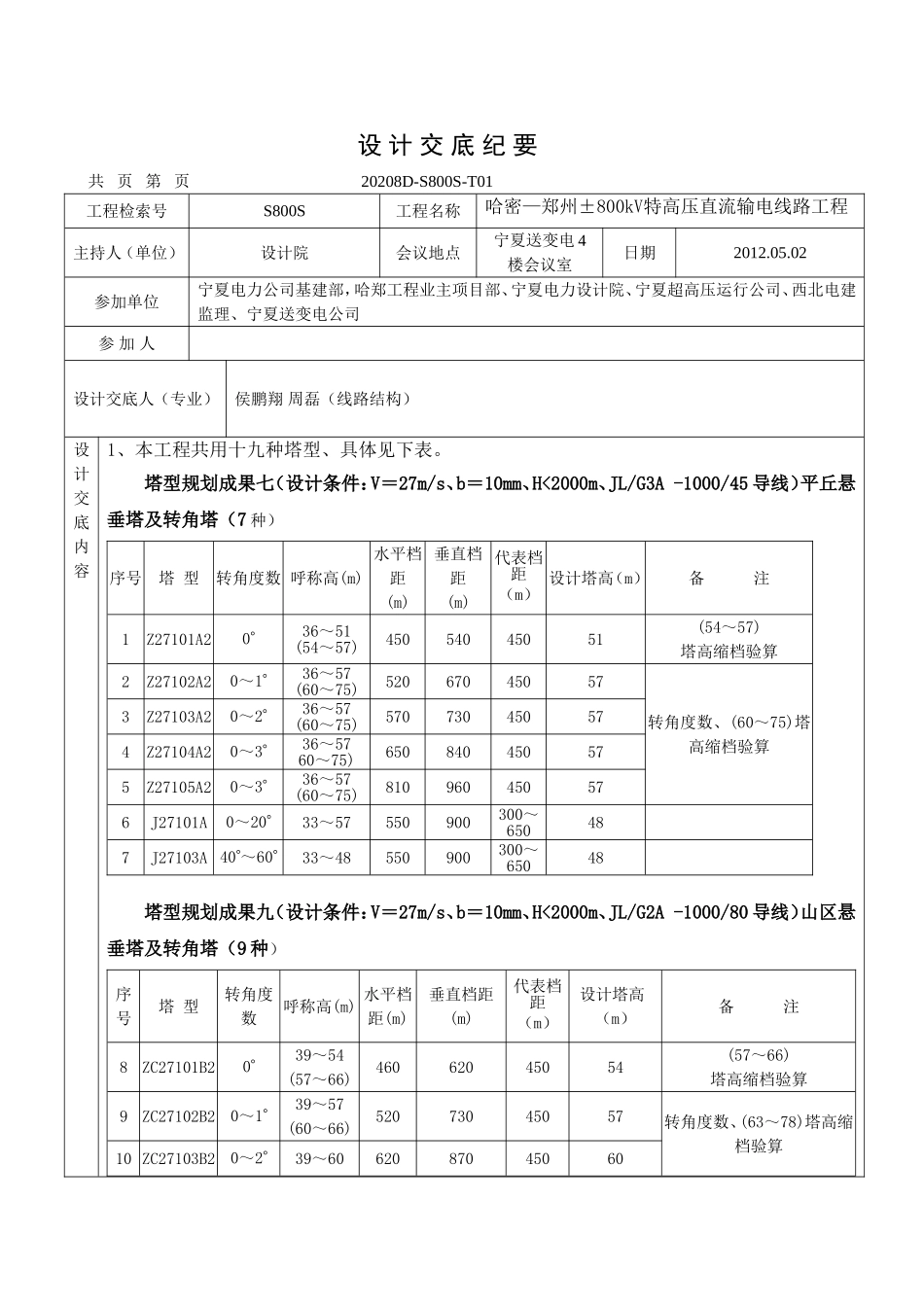

设计交底纪要共页第页20208D-S800S-T01工程检索号S800S工程名称哈密—郑州±800kV特高压直流输电线路工程主持人（单位）设计院会议地点宁夏送变电4楼会议室日期2012.05.02参加单位宁夏电力公司基建部，哈郑工程业主项目部、宁夏电力设计院、宁夏超高压运行公司、西北电建监理、宁夏送变电公司参加人设计交底人（专业）侯鹏翔周磊（线路结构）设计交底内容1、本工程共用十九种塔型、具体见下表。塔型规划成果七（设计条件：V＝27m/s、b＝10mm、H<2000m、JL/G3A-1000/45导线）平丘悬垂塔及转角塔（7种）序号塔型转角度数呼称高(m)水平档距(m)垂直档距(m)代表档距（m）设计塔高（m）备注1Z27101A2036～51(54～57)45054045051(54～57)塔高缩档验算2Z27102A20～136～57(60～75)52067045057转角度数、(60～75)塔高缩档验算3Z27103A20～236～57(60～75)570730450574Z27104A20～336～5760～75)650840450575Z27105A20～336～57(60～75)810960450576J27101A0～2033～57550900300～650487J27103A40～6033～48550900300～65048塔型规划成果九（设计条件：V＝27m/s、b＝10mm、H<2000m、JL/G2A-1000/80导线）山区悬垂塔及转角塔（9种）序号塔型转角度数呼称高(m)水平档距(m)垂直档距(m)代表档距（m）设计塔高（m）备注8ZC27101B2039～54(57～66)46062045054(57～66)塔高缩档验算9ZC27102B20～139～57(60～66)52073045057转角度数、(63～78)塔高缩档验算10ZC27103B20～239～6062087045060序号塔型转角度数呼称高(m)水平档距(m)垂直档距(m)代表档距（m）设计塔高（m）备注(63～78)11ZC27104B20～339～60(63～78)73010004506012ZC27105B20～339～60(63～78)89011504506013ZC27106B20～339～60(63～78)108014004506014ZKC27102B093～120650105045012015JC27101B0～2033～57550±600/300300～6504816JC27102B20～4033～48550±600/300300～65048塔型规划成果二（设计条件：V＝33m/s、b＝10mm、H<2300m、JL/G3A-1000/45导线）平丘悬垂塔（1种）序号塔型转角度数呼称高(m)水平档距(m)垂直档距(m)代表档距(m)设计塔高（m）备注17Z3310AT0～136～57(60～75)52064045057加强型塔塔型规划成果三（设计条件：V＝33m/s、b＝10mm、H<2300m、JL/G2A-1000/80导线）山区悬垂塔及转角塔（2种）序号塔型转角度数呼称高(m)水平档距(m)垂直档距(m)代表档距(m)设计塔高（m）备注18ZC3310BT0～139～60(63～78)55074045060加强型塔19JC3310WB0～4033～48550±600/300300～6504810mm冰区(1000/45)/(1000/80)导线分界塔说明：1）本工程的风速为27m/s（离地10m），覆冰10mm，采用的杆塔以7系列和9系列为主，还有2系列和3系列铁塔，具体的设计条件和应用情况见上述表中所列。2）本工程所有的铁塔有基本的设计计算高度，在设计塔高对应下有一个基本的水平档距，例如Z27102A2改塔的计算塔高为57米，相对应的水平档距为520米，对于超过57米塔高的铁塔，其水平档距应相应减少，减少的原则是塔高每增加3米，其水平档距减少2%。3）本工程中的直线塔带角度使用时，是折减水平档距使用，毎增加1度转角，水平档距减少45m.。耐张转角塔毎增加1度转角，水平档距减少30m。4）Z3310AT为平丘加强型直线塔，ZC3310BT为山区加强型直线塔，轻冰区每隔7～8基设置一基纵向强度较大的加强型直线塔，除按常规悬垂型塔工况计算外，还考虑了所有导、地线同侧有断线张力。5）JC3310WB为导线分界塔，按33m/s风速、10mm覆冰设计的1000/45与1000/80导线分界塔。2、本工程采用了5种基础型式有：掏挖基础、斜柱斜顶基础，直柱大板基础、混凝土台阶基础、灌注桩基础；具体代号表示如下：掏挖基础：Txxxx直柱大板基础：Bxxxx斜柱斜顶基础：XDxx钻孔灌注桩基础：Zxxxx混凝土台阶基础：GXxxxx其中：前两个xx指的是基础底板的宽度，后两个xx指的是基础底面至自然地面的埋深。3、杆塔型式采用“塔型-呼高”的方式，“呼高”按最长腿计算，例如：ZC27103B2-57。“定位高差”为中心桩高程与最低腿基础顶面高程之间的差值（单位：m，低于中心桩为“-”，高于中心桩为“+”），“基础顶面标高”为中心桩高程与每个腿基础顶...
