华为S2300交换机配置图解VIP免费

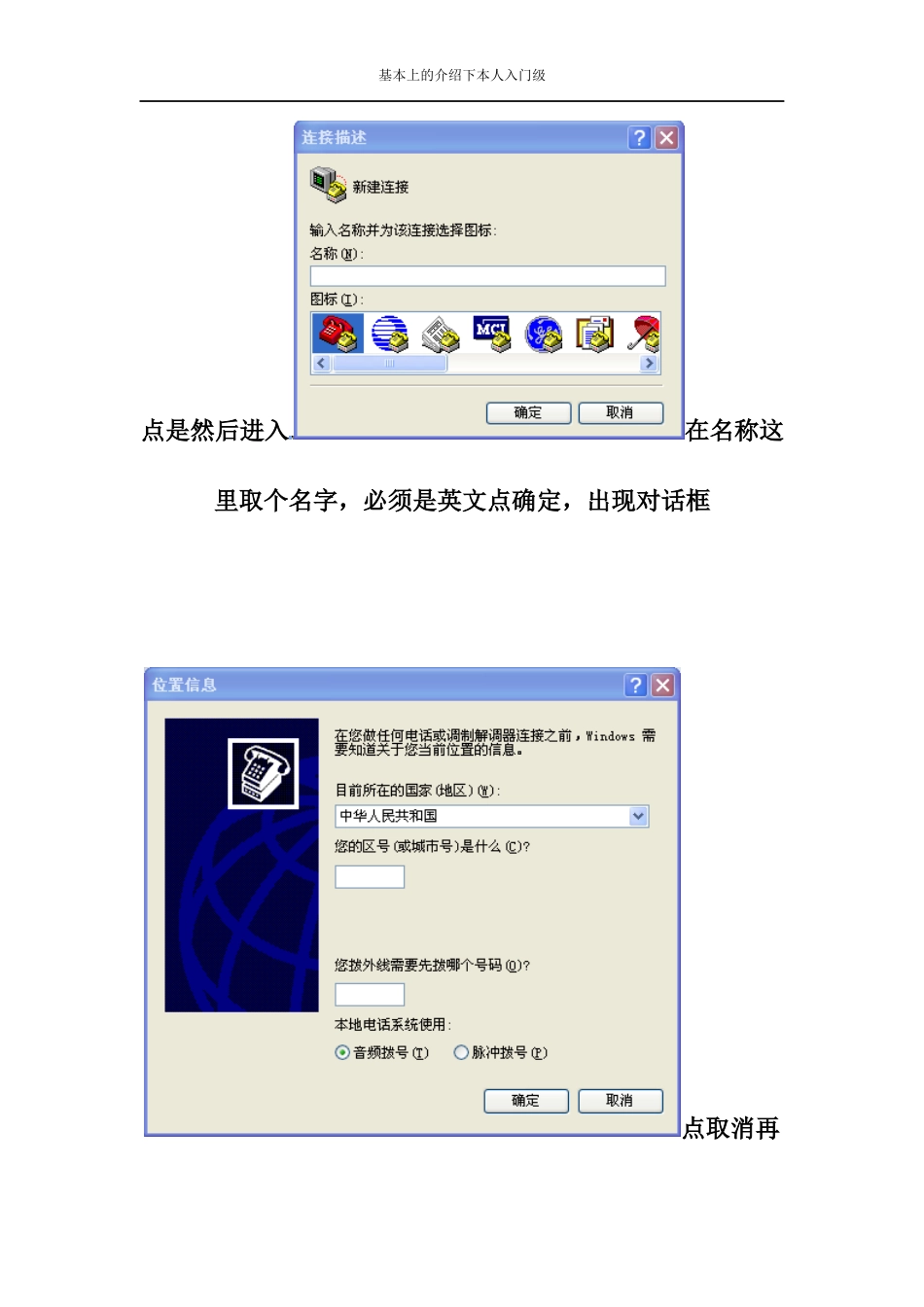

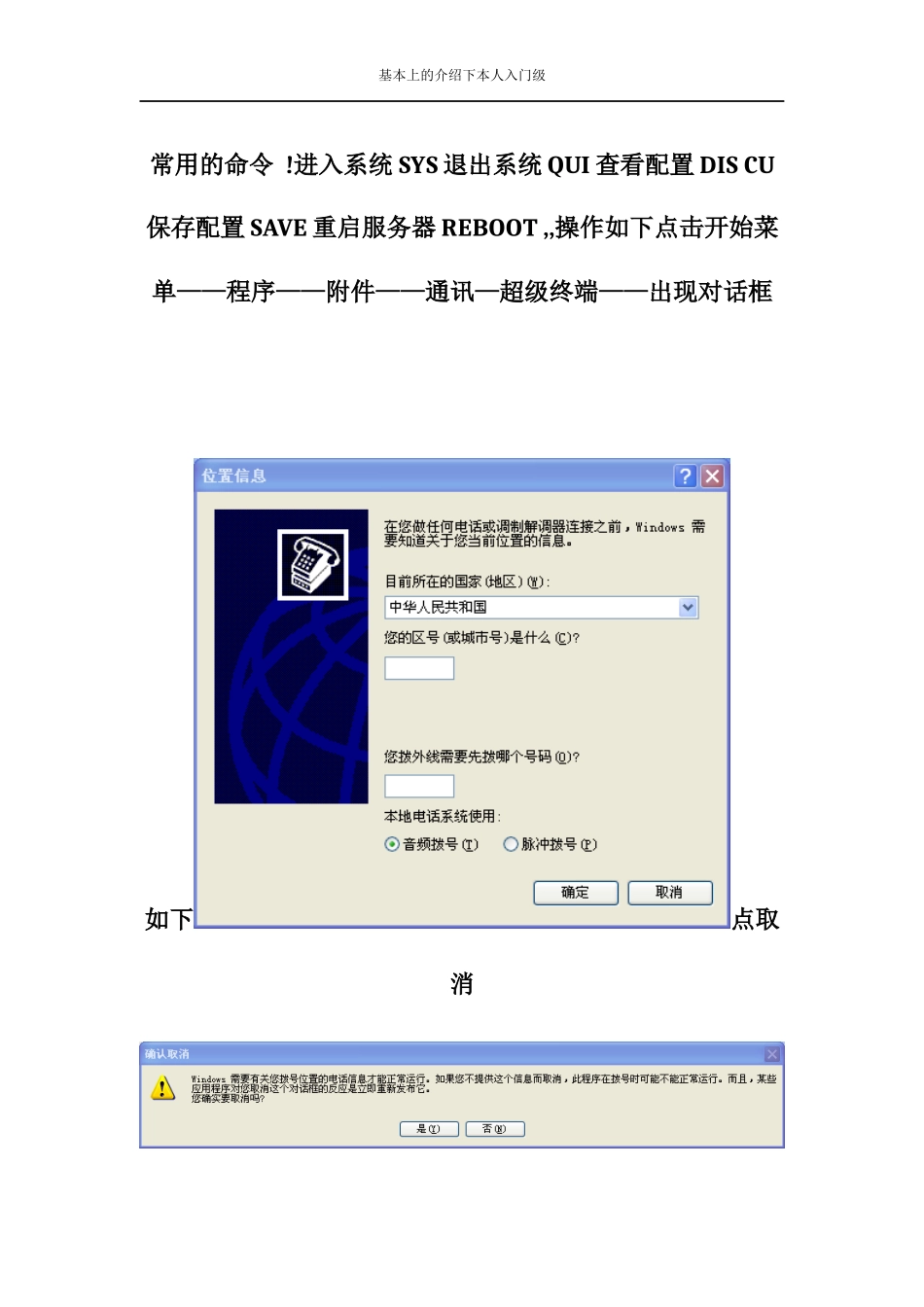

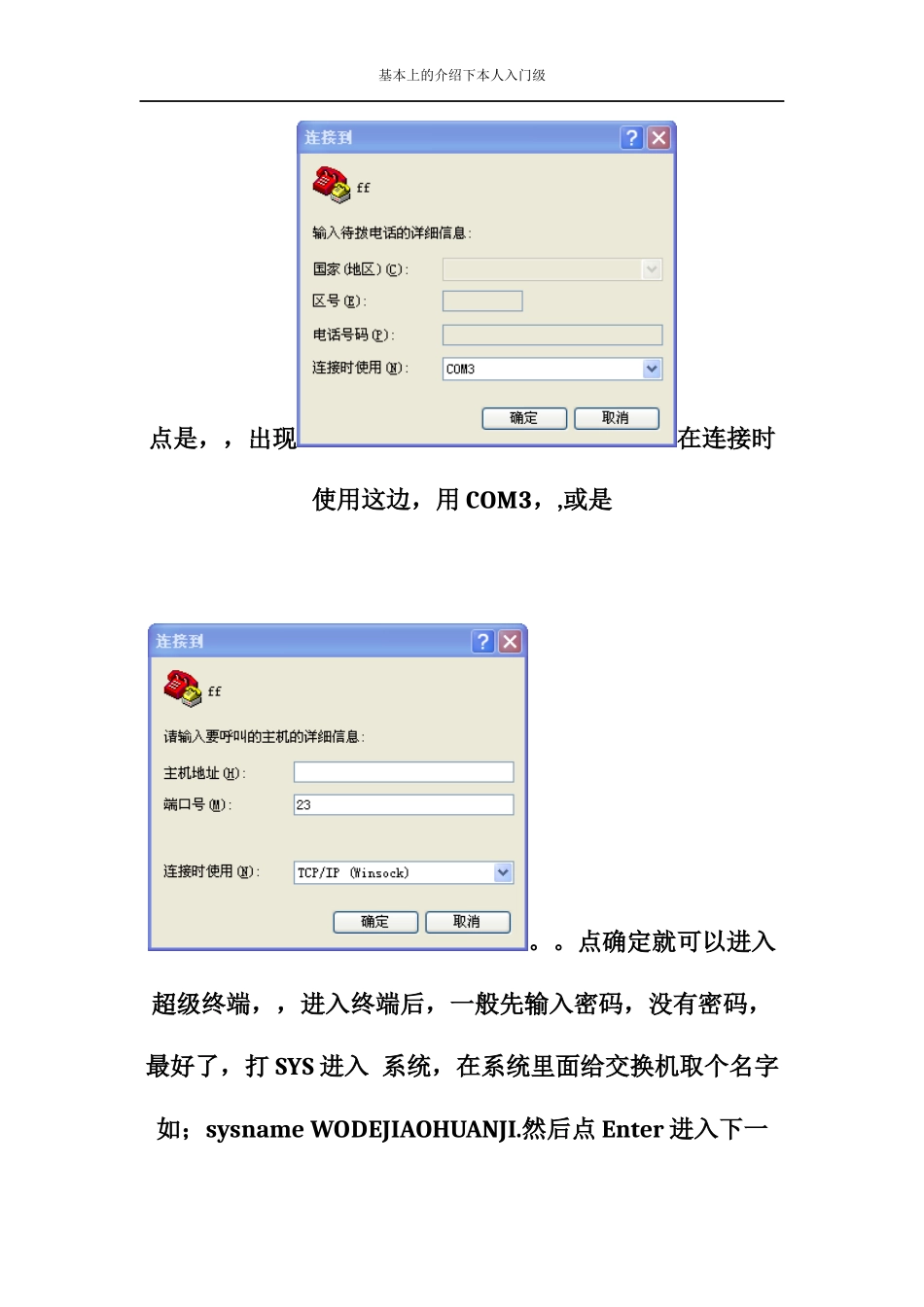

基本上的介绍下本人入门级常用的命令!进入系统SYS退出系统QUI查看配置DISCU保存配置SAVE重启服务器REBOOT,,操作如下点击开始菜单——程序——附件——通讯—超级终端——出现对话框如下点取消基本上的介绍下本人入门级点是然后进入在名称这里取个名字，必须是英文点确定，出现对话框点取消再基本上的介绍下本人入门级点是，，出现在连接时使用这边，用COM3，,或是。。点确定就可以进入超级终端，，进入终端后，一般先输入密码，没有密码，最好了，打SYS进入系统，在系统里面给交换机取个名字如；sysnameWODEJIAOHUANJI.然后点Enter进入下一基本上的介绍下本人入门级步，，设置VLAN、vlanbatch1822对VLAN进行描述vlan18descriptioncmnet{VLAN18说明，中国移动互联网}vlan22descriptionboss{VLAN22描述为，连内网}‘准备华为交换机，数据配置线，用配置线把交换机连接到电脑，用超级终端打开，，，进入系统。。给交换机起名{必须是英文}sysname名字、设置VLAN、vlanbatch1822对VLAN进行描述vlan18descriptioncmnet{VLAN18说明，中国移动互联网}vlan22descriptionboss{VLAN22描述为，连内网}。。设置管理IP地址interfaceVlanif22{接口vlanif22}、ipaddress10.182.13.14255.255.255.100{IP地址10.182.13.14.255.255.255.100}、下一步我们设置交换机的端口、进入端口一、interfaceEthernet0/0/1{以太网端口一}对端口一进行描述即portlink-typetrunk[端口链路类型，干线]就是总线的意思，内外网信号从这个端口进入交换机、、porttrunkallow-passvlan1821to22{意思是允许VLAN18VLAN22通过}第一个端口就设置好了、、、对第二个端口进行设置、、、interfaceEthernet0/0/2、、、descriptiontoboss{描述端口连到内网}、、portlinktypeaccess{端口链路类型，访问、、意思是端口属于独立网口，只允许一个VLAN通过只能通过内网或外网}、、、portdefaultvlan22{端口允许端口VLAN22通过，，意思是端口默认的是内网}。。。第二个端口也设置好了、、、、、、、第三个端口的设置interfaceEthernet0/0/3、、descriptiontocmnet{端口描述为连接，，中国移动互联网，就是外网了}、、、portlink-type基本上的介绍下本人入门级access{属于独立网口，就是只允许一个网络通过的意思}，，portdefaultvlan18{端口允许端口VLAN18通过}，，默认的端口是VLAN18……网口3就这样设置吧！接下来把剩下的网口都照着上面的设置好，就行了。。。。。。到光口设置了、、、interfaceGigabitEthernet0/0/1{外网接口千兆/0/1}、、、、descriptiontofuwuting{描述，接到服务厅}、、、、portlink-type{干线类型，属于窗口模式}undoporttrunkallow-passvlan1{不允许用作独立的网口}porttrunkallow-passvlan1821to22{允许默认的端口是VLAN18和VLAN22通过}、、、、、portmediatypefiber{端口类型，是光口}、、、、端口光口都设置好了，一般还要设置密码，user-interfacevty04用户界面视图userprivilegelevel3用户特权级3setauthenticationpasswordcipher.]AAA设置密码认证口令。]AAA必须是英文基本上的介绍下本人入门级SoftwareVersionV100R005C01SPC100软件版本v100r005c01spc10sysnamebaixin_hezhuoting系统名称#vlanbatch105虚拟局域网的一批105#undohttpserverenable撤消服务器启用#vlan105descriptionboss虚拟局域网说明连105BOSS网#aaa基本上的介绍下本人入门级authentication-schemedefault默认身份验证方案authorization-schemedefault授权计划的默认accounting-schemedefault会计计划的默认domaindefault默认域domaindefault_admin域管理员local-useradminpasswordsimpleadmin本地用户密码的简单管理local-useradminservice-typehttp本地用户服务类型文本#interfaceEthernet0/0/1以太网接口/0/1portlink-typetrunk设置为窗口模式porttrunkallow-passvlan105端口允许通过端口105默认端口为局域网105----More----interfaceEthernet0/0/2外网接口/0/2portlink-typetrunk设置为窗口模式porttrunkallow-passvlan105端口允许通过端口105ntdpenable？？ndpenable？？#interfaceEthernet0/0/3外网接口/0/3portlink-typeaccess端口...
