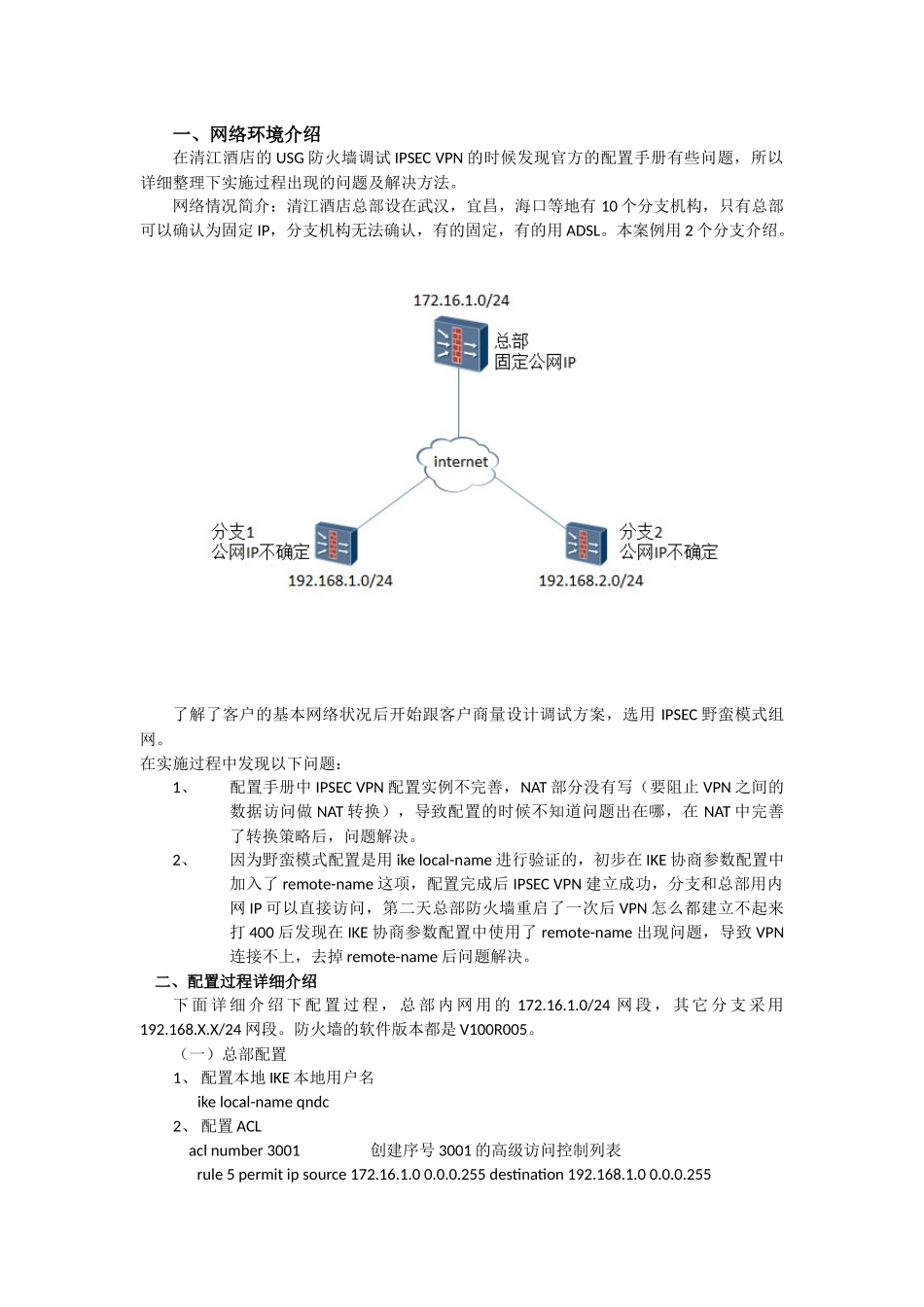

华为USG系列IPSEC-VPN实施经验总结_第1页
1/13

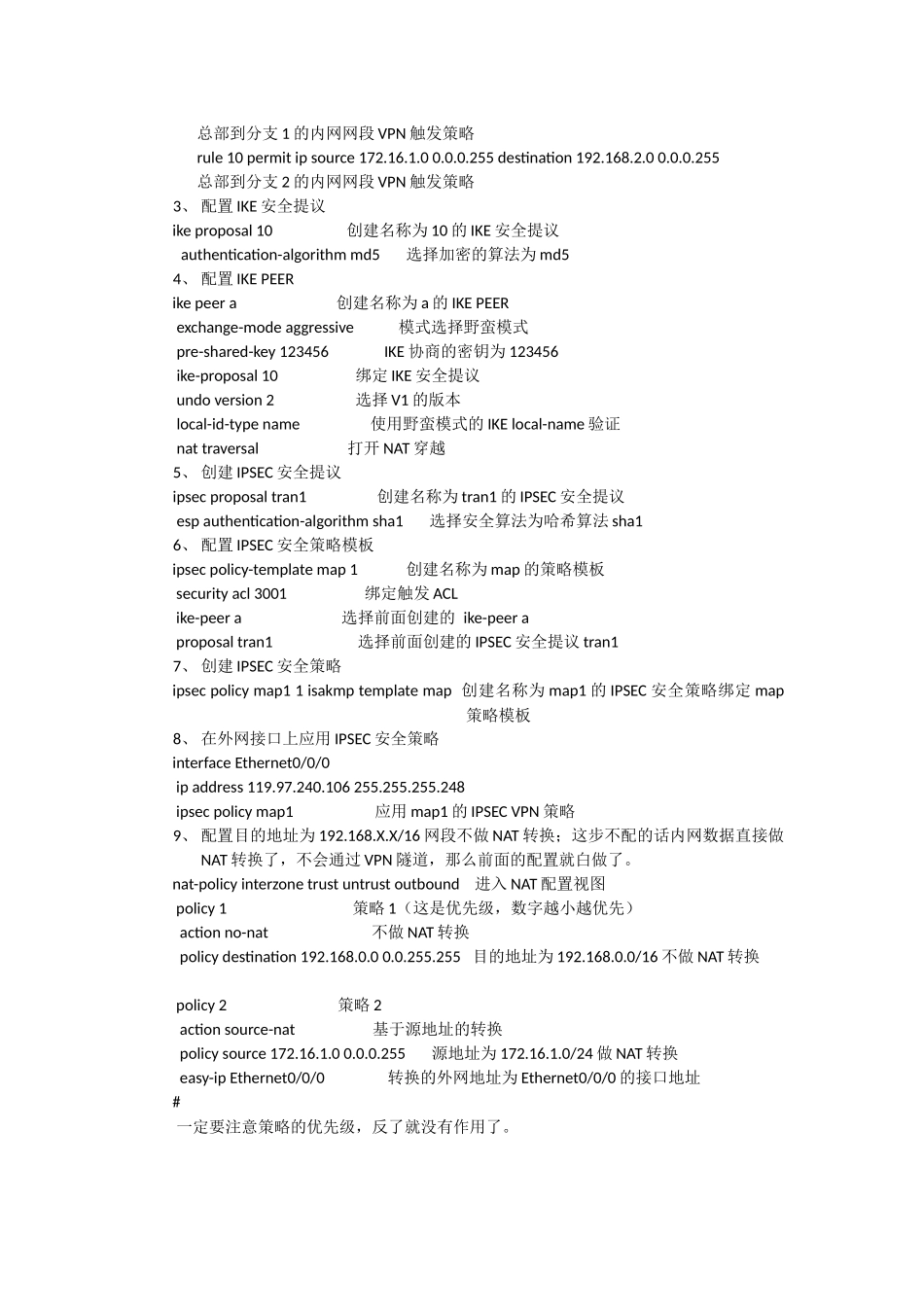

华为USG系列IPSEC-VPN实施经验总结_第2页
2/13

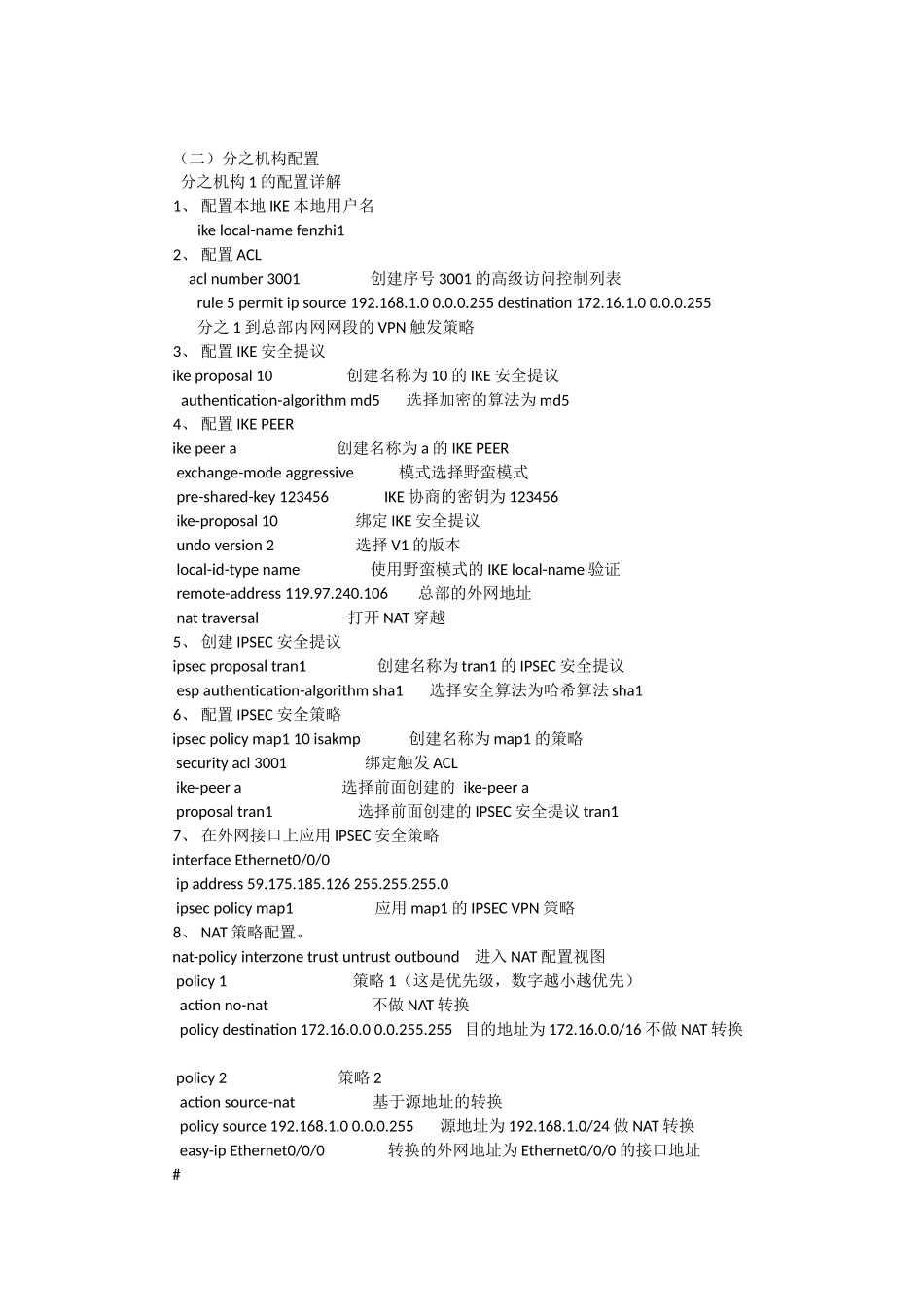

华为USG系列IPSEC-VPN实施经验总结_第3页
3/13
一、网络环境介绍在清江酒店的USG防火墙调试IPSECVPN的时候发现官方的配置手册有些问题,所以详细整理下实施过程出现的问题及解决方法。网络情况简介:清江酒店总部设在武汉,宜昌,海口等地有10个分支机构,只有总部可以确认为固定IP,分支机构无法确认,有的固定,有的用ADSL。本案例用2个分支介绍。了解了客户的基本网络状况后开始跟客户商量设计调试方案,选用IPSEC野蛮模式组网。在实施过程中发现以下问题:1、配置手册中IPSECVPN配置实例不完善,NAT部分没有写(要阻止VPN之间的数据访问做NAT转换),导致配置的时候不知道问题出在哪,在NAT中完善了转换策略后,问题解决。2、因为野蛮模式配置是用ikelocal-name进行验证的,初步在IKE协商参数配置中加入了remote-name这项,配置完成后IPSECVPN建立成功,分支和总部用内网IP可以直接访问,第二天总部防火墙重启了一次后VPN怎么都建立不起来打400后发现在IKE协商参数配置中使用了remote-name出现问题,导致VPN连接不上,去掉remote-name后问题解决。二、配置过程详细介绍下面详细介绍下配置过程,总部内网用的172.16.1.0/24网段,其它分支采用192.168.X.X/24网段。防火墙的软件版本都是V100R005。(一)总部配置1、配置本地IKE本地用户名ikelocal-nameqndc2、配置ACLaclnumber3001创建序号3001的高级访问控制列表rule5permitipsource172.16.1.00.0.0.255destination192.168.1.00.0.0.255总部到分支1的内网网段VPN触发策略rule10permitipsource172.16.1.00.0.0.255destination192.168.2.00.0.0.255总部到分支2的内网网段VPN触发策略3、配置IKE安全提议ikeproposal10创建名称为10的IKE安全提议authentication-algorithmmd5选择加密的算法为md54、配置IKEPEERikepeera创建名称为a的IKEPEERexchange-modeaggressive模式选择野蛮模式pre-shared-key123456IKE协商的密钥为123456ike-proposal10绑定IKE安全提议undoversion2选择V1的版本local-id-typename使用野蛮模式的IKElocal-name验证nattraversal打开NAT穿越5、创建IPSEC安全提议ipsecproposaltran1创建名称为tran1的IPSEC安全提议espauthentication-algorithmsha1选择安全算法为哈希算法sha16、配置IPSEC安全策略模板ipsecpolicy-templatemap1创建名称为map的策略模板securityacl3001绑定触发ACLike-peera选择前面创建的ike-peeraproposaltran1选择前面创建的IPSEC安全提议tran17、创建IPSEC安全策略ipsecpolicymap11isakmptemplatemap创建名称为map1的IPSEC安全策略绑定map策略模板8、在外网接口上应用IPSEC安全策略interfaceEthernet0/0/0ipaddress119.97.240.106255.255.255.248ipsecpolicymap1应用map1的IPSECVPN策略9、配置目的地址为192.168.X.X/16网段不做NAT转换;这步不配的话内网数据直接做NAT转换了,不会通过VPN隧道,那么前面的配置就白做了。nat-policyinterzonetrustuntrustoutbound进入NAT配置视图policy1策略1(这是优先级,数字越小越优先)actionno-nat不做NAT转换policydestination192.168.0.00.0.255.255目的地址为192.168.0.0/16不做NAT转换policy2策略2actionsource-nat基于源地址的转换policysource172.16.1.00.0.0.255源地址为172.16.1.0/24做NAT转换easy-ipEthernet0/0/0转换的外网地址为Ethernet0/0/0的接口地址#一定要注意策略的优先级,反了就没有作用了。(二)分之机构配置分之机构1的配置详解1、配置本地IKE本地用户名ikelocal-namefenzhi12、配置ACLaclnumber3001创建序号3001的高级访问控制列表rule5permitipsource192.168.1.00.0.0.255destination172.16.1.00.0.0.255分之1到总部内网网段的VPN触发策略3、配置IKE安全提议ikeproposal10创建名称为10的IKE安全提议authentication-algorithmmd5选择加密的算法为md54、配置IKEPEERikepeera创建名称为a的IKEPEERexchange-modeaggressive模式选择野蛮模式pre-shared-key123456IKE协商的密钥为123456ike-proposal10绑定IKE安全提议undoversion2选择V1的版本local-id-typename使用野蛮模式的IKElocal-name验证remote-address119.97.240.106总部的外网地址nattraversal打开NAT穿越5、创建IPSEC安全提...
