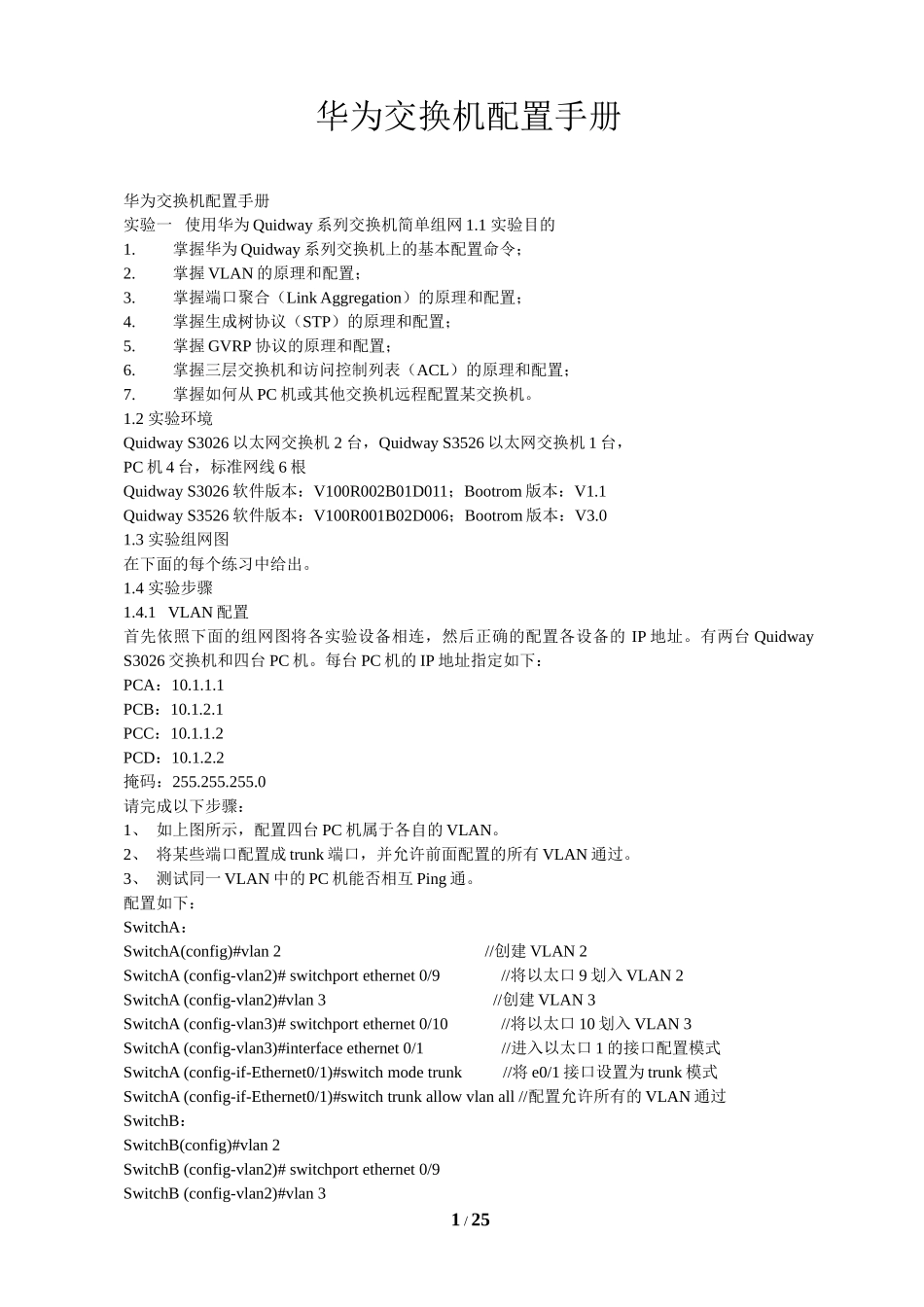

华为交换机配置手册华为交换机配置手册实验一使用华为Quidway系列交换机简单组网1.1实验目的1.掌握华为Quidway系列交换机上的基本配置命令；2.掌握VLAN的原理和配置；3.掌握端口聚合（LinkAggregation）的原理和配置；4.掌握生成树协议（STP）的原理和配置；5.掌握GVRP协议的原理和配置；6.掌握三层交换机和访问控制列表（ACL）的原理和配置；7.掌握如何从PC机或其他交换机远程配置某交换机。1.2实验环境QuidwayS3026以太网交换机2台，QuidwayS3526以太网交换机1台，PC机4台，标准网线6根QuidwayS3026软件版本：V100R002B01D011；Bootrom版本：V1.1QuidwayS3526软件版本：V100R001B02D006；Bootrom版本：V3.01.3实验组网图在下面的每个练习中给出。1.4实验步骤1.4.1VLAN配置首先依照下面的组网图将各实验设备相连，然后正确的配置各设备的IP地址。有两台QuidwayS3026交换机和四台PC机。每台PC机的IP地址指定如下：PCA：10.1.1.1PCB：10.1.2.1PCC：10.1.1.2PCD：10.1.2.2掩码：255.255.255.0请完成以下步骤：1、如上图所示，配置四台PC机属于各自的VLAN。2、将某些端口配置成trunk端口，并允许前面配置的所有VLAN通过。3、测试同一VLAN中的PC机能否相互Ping通。配置如下：SwitchA：SwitchA(config)#vlan2//创建VLAN2SwitchA(config-vlan2)#switchportethernet0/9//将以太口9划入VLAN2SwitchA(config-vlan2)#vlan3//创建VLAN3SwitchA(config-vlan3)#switchportethernet0/10//将以太口10划入VLAN3SwitchA(config-vlan3)#interfaceethernet0/1//进入以太口1的接口配置模式SwitchA(config-if-Ethernet0/1)#switchmodetrunk//将e0/1接口设置为trunk模式SwitchA(config-if-Ethernet0/1)#switchtrunkallowvlanall//配置允许所有的VLAN通过SwitchB：SwitchB(config)#vlan2SwitchB(config-vlan2)#switchportethernet0/9SwitchB(config-vlan2)#vlan31/25SwitchB(config-vlan3)#switchportethernet0/10SwitchB(config-vlan3)#interfaceethernet0/1SwitchB(config-if-Ethernet0/1)#switchmodetrunkSwitchB(config-if-Ethernet0/1)#switchtrunkallowvlanall4、SwitchA端口e0/1的PVID配置为2，然后从PCApingPCC，看能否相互Ping通，如果不能Ping通，请说明原因。华为Quidway系列交换机有一个重要特性：如果帧的VLANID等于发送该帧的trunk端口的PVID，那么该帧将会先被删掉tag头，再发送。5、将SwitchA端口e0/1的配置改为属于VLAN2的接入端口，然后从PCApingPCC。你将会发现虽然SwitchA的e0/1、e0/9，SwitchB的e0/9都属于VLAN2，但PCA却不能Ping通PCC。请说明原因。有两种方法可以通过改变SwitchB端口e0/1的配置使PCA能Ping通PCC。方法一：将SwitchB端口e0/1的配置改为属于VLAN2的接入端口；方法二：将SwitchB端口e0/1的PVID改为2。6、通过以上步骤，理解Quidway系列交换机添加和删除802.1qVLANtag头的过程和规则。1.4.2端口聚合（LinkAggregation）在练习一的基础上再将SwitchA端口e0/2和SwitchB端口e0/2互连，如下图所示。VLAN和IP地址的配置保持不变。1、将SwitchA和SwitchB的端口e0/1和e0/2配置为端口聚合。2、改变SwitchA端口e0/1的配置，用“showinterfacee0/2”观察SwitchB端口e0/2的配置变化。3、将SwitchA和SwitchB之间的两根双绞线拔掉一根，看看PCA是否仍能Ping通PCC。请说明原因。4、通过以上步骤，理解端口聚合的功能和配置。配置如下：SwitchA：SwitchA(config)#link-aggregatione0/1toe0/2ingress-egress//将e0/1及e0/2做聚合SwitchA(config)#interfacee0/1SwitchA(config-if-Ethernet0/1)#switchmodetrunk//将e0/1接口设置为trunk模式SwitchA(config-if-Ethernet0/1)#switchtrunkallowvlanall//配置允许所有的VLAN通过SwitchB：SwitchB(config)link-aggregatione0/1toe0/2ingress-egressSwitchB(config)#interfacee0/1SwitchB(config-if-Ethernet0/1)#switchmodetrunkSwitchB(config-if-Ethernet0/1)#switchtrunkallowvlanall--------------------------------------------------------------------------------1.4.3生成树协议（STP）我们仍然使用练习二的组网图。这次在SwitchA和...
