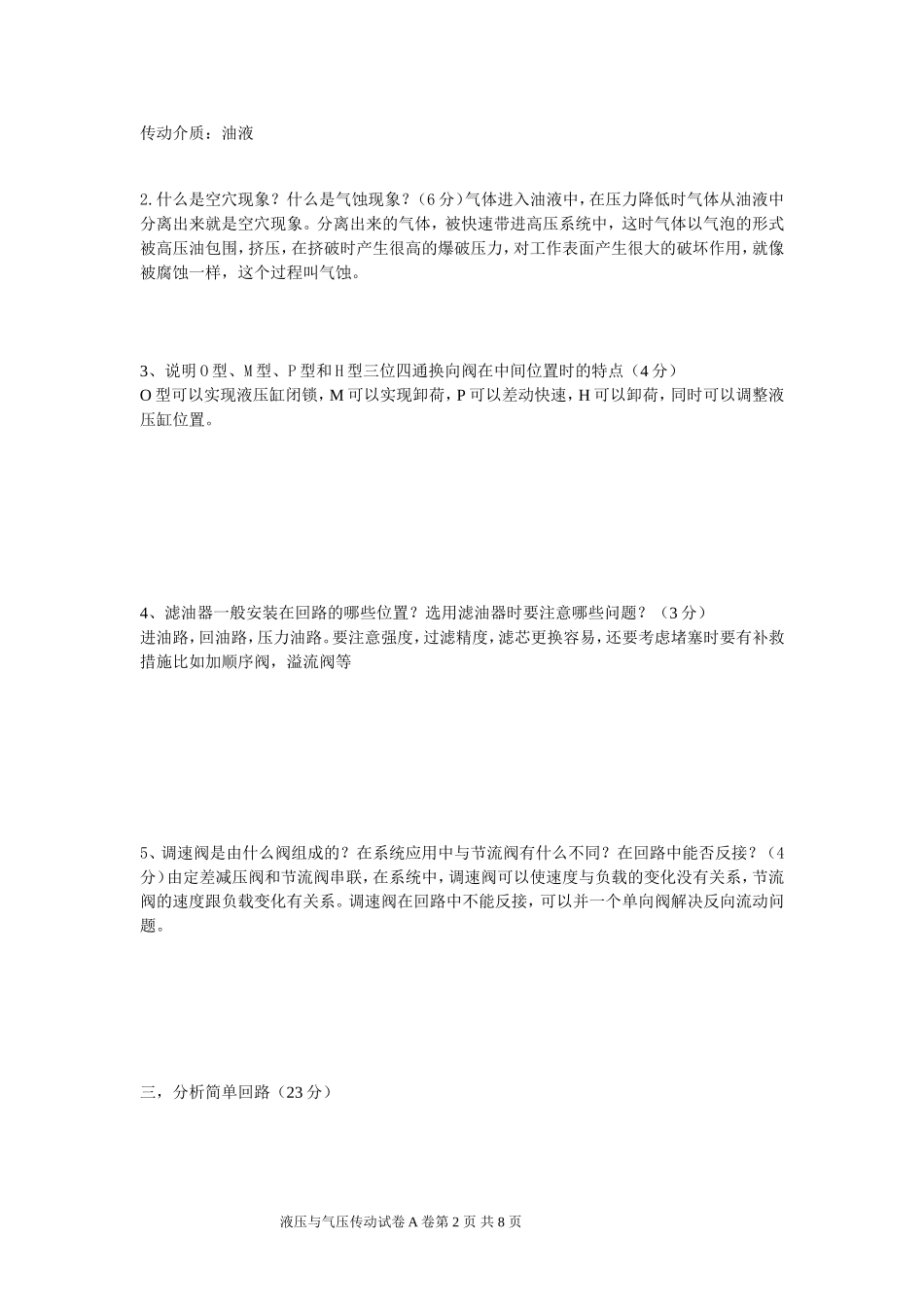

诚信应考,考试作弊将带来严重后果！华南理工大学期末考试《液压与气压传动》试卷A卷注意事项：1.考前请将密封线内填写清楚；2.所有答案请直接答在试卷上(或答题纸上)；3．考试形式：闭卷；4.本试卷共四大题，满分100分，考试时间120分钟。题号一二三四五六七总分得分评卷人一、判断及填空题（对的打“√”，错的打“×”，每题1分，填空每填对一空格一分，共15分）1．液压系统的工作压力一般是指绝对压力值。（×）2．液压泵的工作压力取决于液压泵的流量。（×）3．背压阀的作用是使液压缸回油腔中具有一定的的压力,保证运动部件工作平稳。（√）4．通过节流阀的流量与节流阀的通流面积成正比,与阀两端的压力差大小无关。(×)5．采用顺序阀实现的顺序动作回路中，其顺序阀的调整压力应比先动作液压缸的最大工作压力高。（√）6．液控单向阀正向导通，反向截止。（×）7．使液压泵的输出流量为零，此称为流量卸荷。（√）8．利用远程调压阀的远程调压回路中，只有在溢流阀的的调定压力高于远程调压阀的调定压力时，远程调压阀才能起作用。（√）9．____节流调速回路可承受负值负载A进油路√B回油路C旁油路10．大流量的系统中,主换向阀应采用______换向阀.A电磁√B电液C手动11．为使减压回路可靠地工作,其最高调整压力应______系统压力.A.大于√B.小于C.等于12．气动控制元件包括压力控制阀、流量控制阀、方向控制阀以及逻辑元件。二、问答题（18分）1、液压传动系统由哪几部分组成的？各有什么作用？（5分）动力元件：提供动力源，P,Q。执行元件：把压力能转化为机械能控制元件，控制压力，流量，方向辅助元件:提供辅助作用如滤油器，蓄能器，管路，管件，密封，邮箱等液压与气压传动试卷A卷第1页共8页_____________________…姓名学号学院专业座位号(密封线内不答题)……………………………………………………密………………………………………………封………………………………………线……………………………………线………………………………………传动介质：油液2.什么是空穴现象？什么是气蚀现象？（6分）气体进入油液中，在压力降低时气体从油液中分离出来就是空穴现象。分离出来的气体，被快速带进高压系统中，这时气体以气泡的形式被高压油包围，挤压，在挤破时产生很高的爆破压力，对工作表面产生很大的破坏作用，就像被腐蚀一样，这个过程叫气蚀。3、说明O型、M型、P型和H型三位四通换向阀在中间位置时的特点（4分）O型可以实现液压缸闭锁，M可以实现卸荷，P可以差动快速，H可以卸荷，同时可以调整液压缸位置。4、滤油器一般安装在回路的哪些位置？选用滤油器时要注意哪些问题？（3分）进油路，回油路，压力油路。要注意强度，过滤精度，滤芯更换容易，还要考虑堵塞时要有补救措施比如加顺序阀，溢流阀等5、调速阀是由什么阀组成的？在系统应用中与节流阀有什么不同？在回路中能否反接？（4分）由定差减压阀和节流阀串联，在系统中，调速阀可以使速度与负载的变化没有关系，节流阀的速度跟负载变化有关系。调速阀在回路中不能反接，可以并一个单向阀解决反向流动问题。三，分析简单回路（23分）液压与气压传动试卷A卷第2页共8页1.在下图所示回路中，若溢流阀A、B的调整压力分别为pA=5Mpa，pB=3Mpa，泵出口主油路处的阻力为无限大。试问在不计管路损失和调压偏差时，电磁铁通电或断电时泵的工作压力各为多少？（3分）电磁阀断电时为5Mpa，通电时为3Mpa2.试分析下图所示插装阀单元的工作原理，画出具有对应功能的普通液压控制阀的图形符号。（4分）是一个两位三通阀3.右图为气动连续往复运动，分析其工作过程（5分）如图示，活塞杆端部压住3，使得2处于有位，缸右行行程终点压住4，2换向到左位，缸左行，如此往复循环液压与气压传动试卷A卷第3页共8页4.右图为气动过载保护回路，分析其保护过程（5分）过载时，压力升高，顺序阀打开，3处于上位，2的气体没有压力，恢复为下位，使得气缸退回。5.下图是带有补偿装置的串联液压缸同步回路，试分析其消除同步误差的工作原理。（5分）如果A缸先到行程终点，B缸未到，此时接触到1XK使得1YA通电处于右位，单向阀通压力油补到B缸上...
