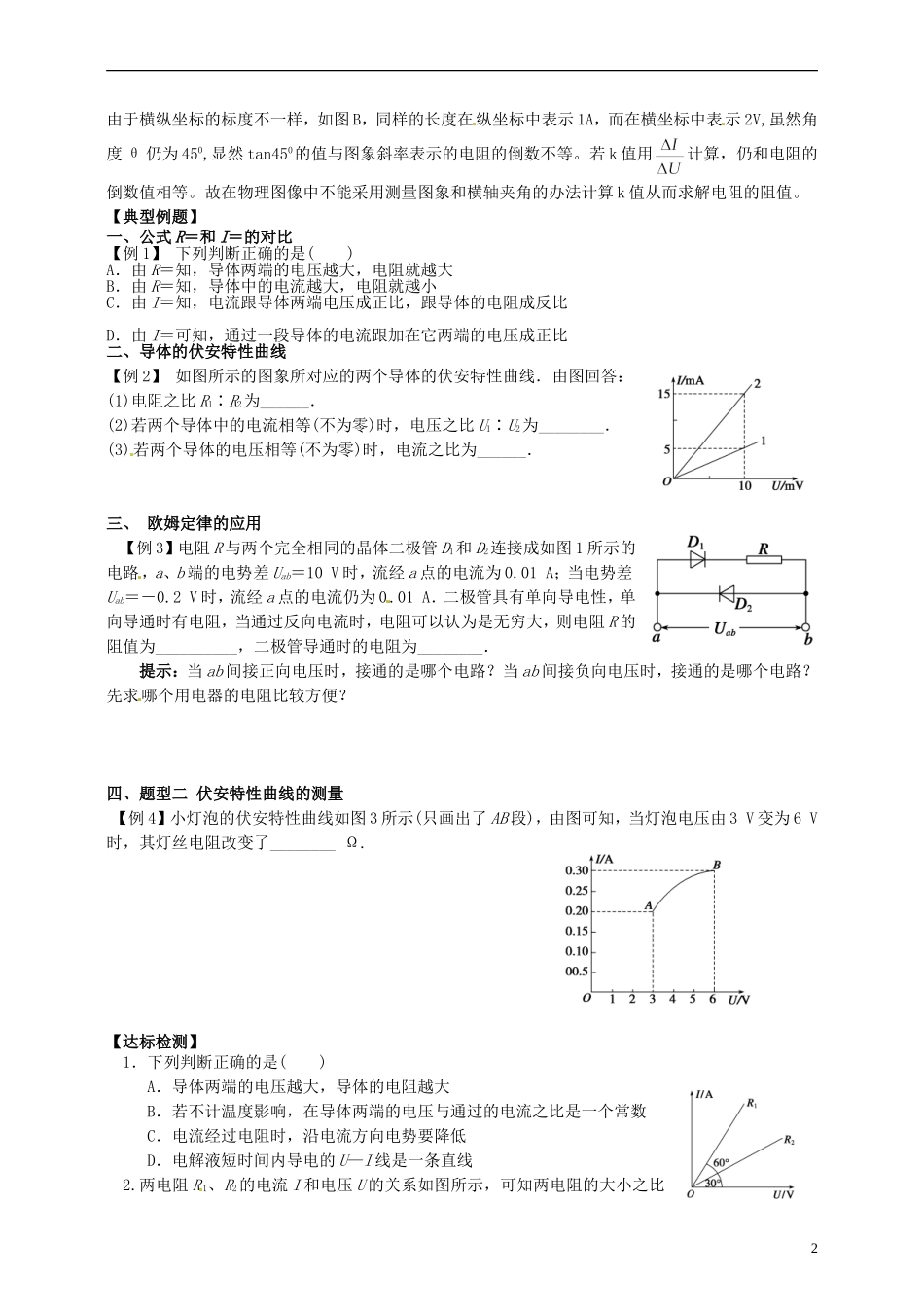

2.3欧姆定律【学习目标】1、理解电阻的概念，明确导体的电阻是由导体本身的特性所决定2、要求学生理解欧姆定律，并能用来解决有关电路的问题3、知道导体的伏安特性曲线，知道什么是线性元件和非线性元件【学习重点】正确理解欧姆定律及其适应条件【学习难点】对电阻的定义的理解，对I-U图象的理解【自主预习】1、导体的电阻①定义：②公式：（定义式）③单位：符号:且1Ω=1V／A，常用单位：换算关系：1kΩ=Ω1MΩ=KΩ2．欧姆定律①定律内容：②公式：③适应范围：3、导体的伏安特性曲线（1）伏安特性曲线：（2）线性元件和非线性元件线性元件：非线性元件：【重点、难点剖析】1．关于和的理解在物理公式中有的是定义式，有的是决定式，例如是电流定义式，是电流的决定式，电流定义式中，电流I并不会随Q、t的变化而变化，故不能说成I和Q成正比和t成反比；而在电流的决定式中，电流的大小由导体两端的电压U和导体的电阻阻值决定，故可以说成电流I和导体两端的电压成正比，跟导体的电阻R成反比。是电阻的定义式，电阻阻值的大小与电阻两端的电压和通过电阻的电流大小无关，故不能说电阻阻值R与电阻两端的电压U成正比，与通过电阻的电流成反比。2．数学图象中的斜率与物理图象中的斜率的比较在数学图象中，由于纵横坐标的标度是一样的，其图像的斜率k与图象与横轴的夹角的正切值相等，如图A所示，θ=450,k=tanθ；而在物理图象中，1xyθU/VI/AθAB1121由于横纵坐标的标度不一样，如图B，同样的长度在纵坐标中表示1A，而在横坐标中表示2V,虽然角度θ仍为450,显然tan450的值与图象斜率表示的电阻的倒数不等。若k值用计算，仍和电阻的倒数值相等。故在物理图像中不能采用测量图象和横轴夹角的办法计算k值从而求解电阻的阻值。【典型例题】一、公式R＝和I＝的对比【例1】下列判断正确的是()A．由R＝知，导体两端的电压越大，电阻就越大B．由R＝知，导体中的电流越大，电阻就越小C．由I＝知，电流跟导体两端电压成正比，跟导体的电阻成反比D．由I＝可知，通过一段导体的电流跟加在它两端的电压成正比二、导体的伏安特性曲线【例2】如图所示的图象所对应的两个导体的伏安特性曲线．由图回答：(1)电阻之比R1∶R2为______．(2)若两个导体中的电流相等(不为零)时，电压之比U1∶U2为________．(3)若两个导体的电压相等(不为零)时，电流之比为______．三、欧姆定律的应用【例3】电阻R与两个完全相同的晶体二极管D1和D2连接成如图1所示的电路，a、b端的电势差Uab＝10V时，流经a点的电流为0.01A；当电势差Uab＝－0.2V时，流经a点的电流仍为0.01A．二极管具有单向导电性，单向导通时有电阻，当通过反向电流时，电阻可以认为是无穷大，则电阻R的阻值为__________，二极管导通时的电阻为________．提示：当ab间接正向电压时，接通的是哪个电路？当ab间接负向电压时，接通的是哪个电路？先求哪个用电器的电阻比较方便？四、题型二伏安特性曲线的测量【例4】小灯泡的伏安特性曲线如图3所示(只画出了AB段)，由图可知，当灯泡电压由3V变为6V时，其灯丝电阻改变了________Ω.【达标检测】1．下列判断正确的是()A．导体两端的电压越大，导体的电阻越大B．若不计温度影响，在导体两端的电压与通过的电流之比是一个常数C．电流经过电阻时，沿电流方向电势要降低D．电解液短时间内导电的U—I线是一条直线2.两电阻R1、R2的电流I和电压U的关系如图所示，可知两电阻的大小之比2R1∶R2等于()A．1∶3B．3∶1C．1∶D.∶13.如图4所示是某导体的伏安特性曲线，由图可知错误的是()A．导体的电阻是25ΩB．导体的电阻是0.04ΩC．当导体两端的电压是10V时，通过导体的电流是0.4AD．当通过导体的电流是0.1A时，导体两端的电压是2.5V4．某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差5.某导体中的电流随其两端的电压变化，如图实线所示，则下列说法中正确的是()A．加5V电压时，导体的电阻是5ΩB．加12V电压...
