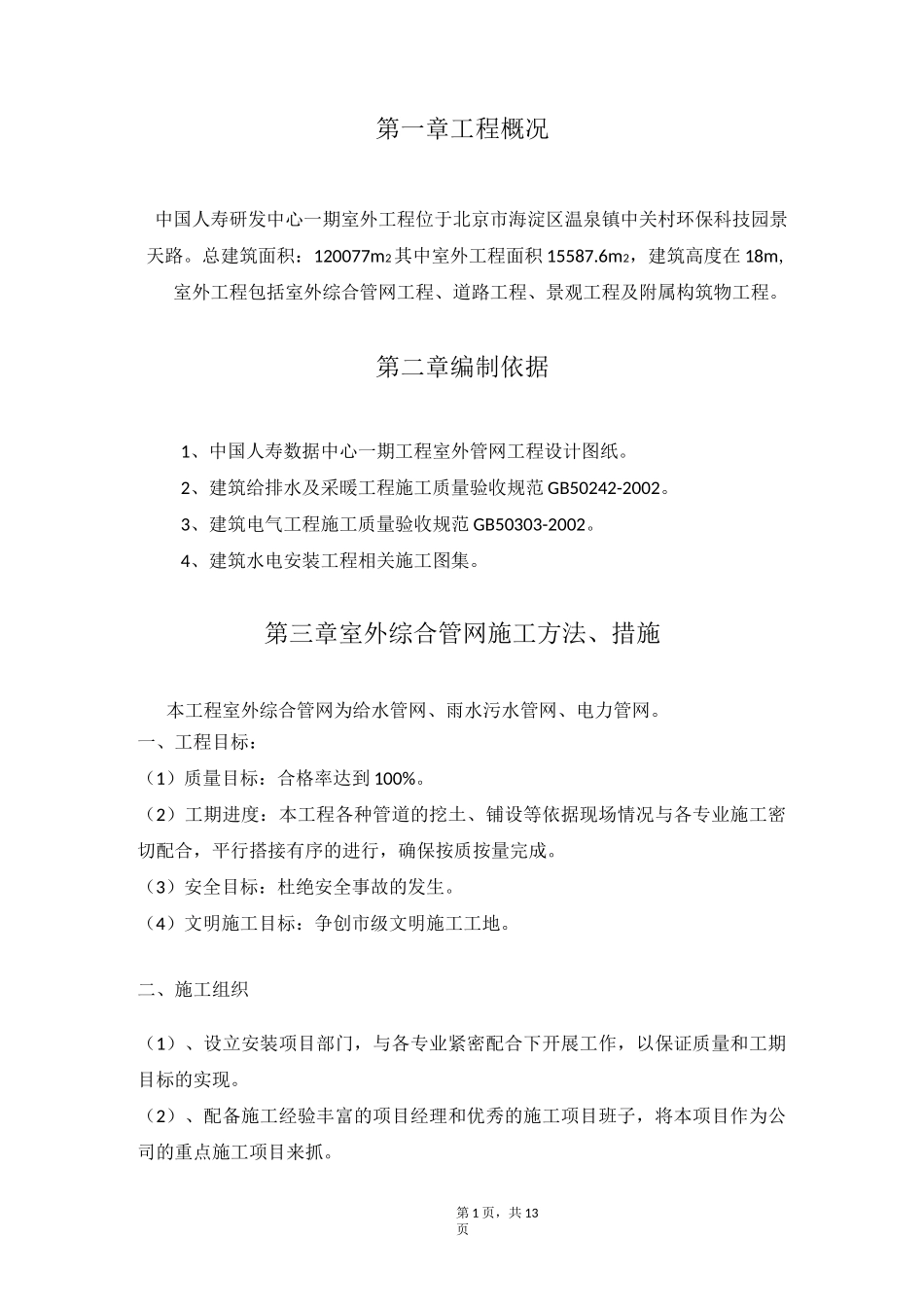

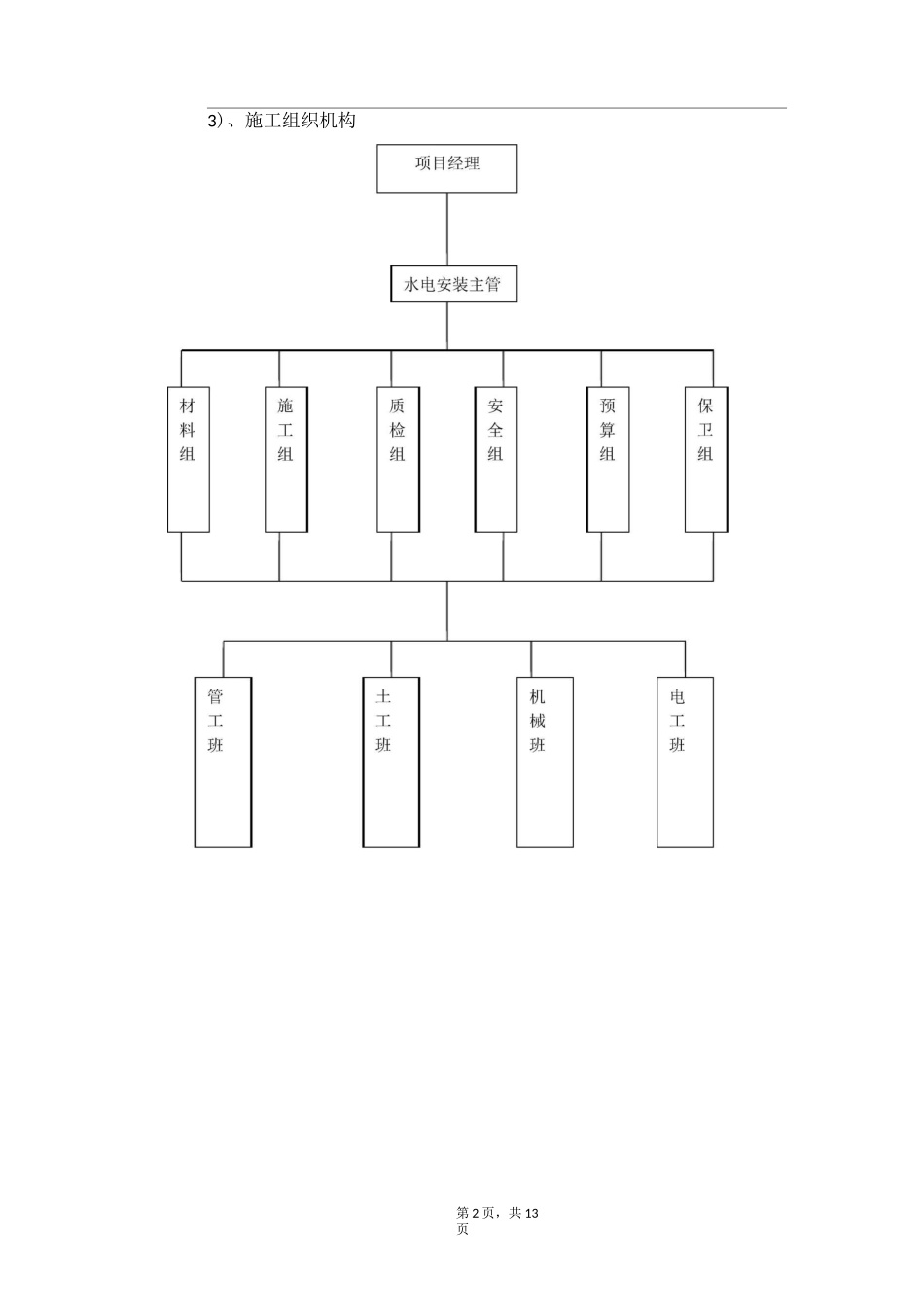

第1页，共13页第一章工程概况中国人寿研发中心一期室外工程位于北京市海淀区温泉镇中关村环保科技园景天路。总建筑面积：120077m2其中室外工程面积15587.6m2，建筑高度在18m,室外工程包括室外综合管网工程、道路工程、景观工程及附属构筑物工程。第二章编制依据1、中国人寿数据中心一期工程室外管网工程设计图纸。2、建筑给排水及采暖工程施工质量验收规范GB50242-2002。3、建筑电气工程施工质量验收规范GB50303-2002。4、建筑水电安装工程相关施工图集。第三章室外综合管网施工方法、措施本工程室外综合管网为给水管网、雨水污水管网、电力管网。一、工程目标：（1）质量目标：合格率达到100%。（2）工期进度：本工程各种管道的挖土、铺设等依据现场情况与各专业施工密切配合，平行搭接有序的进行，确保按质按量完成。（3）安全目标：杜绝安全事故的发生。（4）文明施工目标：争创市级文明施工工地。二、施工组织（1）、设立安装项目部门，与各专业紧密配合下开展工作，以保证质量和工期目标的实现。（2）、配备施工经验丰富的项目经理和优秀的施工项目班子，将本项目作为公司的重点施工项目来抓。第2页，共13页3)、施工组织机构天麓一期二标段湖南长城建设有限公司天麓一期二标段湖南长城建设有限公司第4页，共13页求换土处理，地基土承载力应不低于lOOKPa。（2）管道基础软基处理采用打搅拌桩、抛填块石和换填碎石砂基础。抛填块石基础处理施工。二、HDPE双壁波纹管管道安装施工工艺1、管材选用（1）本工程的污水管道采用明挖施工，管材选用HDPE双壁波纹管，环刚度±4000N/m2。（2）HDPE管安装前应进行管材外观质量的检查，要求如下：管材的颜色应一致、无色泽不均及分解变色现象；管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷；管材端面应平整，并垂直于轴线；管材不得有异向弯曲,直线度公差应小于3%。；管材应完整无损、浇口、溢边应修平整，内外表面光滑、无明显裂纹。经外观质量检查不合格者不得使用。2、施工原则管道在管底标高和管基质量检查合格后，所用管材、管道配件及其材料经抽样检查（按根或件数的10%）合格后，方进行铺设，并按以下的原则进行实施：（1）管道基础、开挖、回填、管道与检查井的接驳等均按《给水排水管道施工及验收规范》进行施工。（2）管道施工的测量、降水、开槽、沟槽支撑和管道交叉处理等技术要求，按现行国家标准《给水排水管道施工及验收规范》规定执行。（3）管道接头，按规范要求DN500内HDPE双壁波纹管采用弹性密封圈柔性接头。（4）管道敷设在原状土地基或经开槽后处理回填密实的地层上，管道基础采用砂子垫层基础。开挖沟槽，严格控制基底高程，开挖完毕后对沟槽进行平整,并铺设20CM厚砂砾石后安装管道。（5）沟槽底部开挖宽度：B=D1+2（b1+b2）其中B为管道沟槽底部开挖宽度（m）；D1为管道结构外缘宽度（mm）；bl为管道一侧的工作面宽度（mm）；b2为管道另一侧支撑厚度，可取150mm~200mm。bl—管道一侧工作面宽度参考如下：附表一天麓一期二标段湖南长城建设有限公司第5页，共13页管道结构外外缘宽度D1管道一侧工作面宽度b1非金属管道金属管道D1W500400300500VD1W1000500400管道沟槽的宽度、平整度、压实度必须符合设计要求。铺管时沟槽内不得存水，严禁泡槽或者沟槽土受冻，沟槽沟底要密实，要求无积水、无尖锐石块或者钉子之类杂物。管道开挖挖深度放坡系数如下附表二土方开挖放坡系数:附表二土壤类别放坡起点深度（m）机械开挖人工开挖坑内作业坑上作业一、二类土1.201:0.331:0.751:0.50三类土1.501:0.251:0.671:0.33四类土2.001:0.101:0.331:0.25（6）管道安装完毕后按《埋地高密度聚乙烯双壁波纹管结构排水管道工程技术规程》进行闭水试验。（7）管道安装验收合格立即回填，先回填到管顶以上一倍管径高度，沟槽回填从管底基础部位开始到管顶0.5m范围内人工回填。（8）从管底到管顶0.5m以下范围内的沟槽回填材料采用中粗砂。（9）沟槽回填从管道、检查井等构筑物两侧同时对称回填，确保管道及构筑物不产生移位，必要时可以对管道采取限位措施。（10）回填土的压实度应满足《埋地高密度聚乙烯双壁波纹管结构排水管道...
