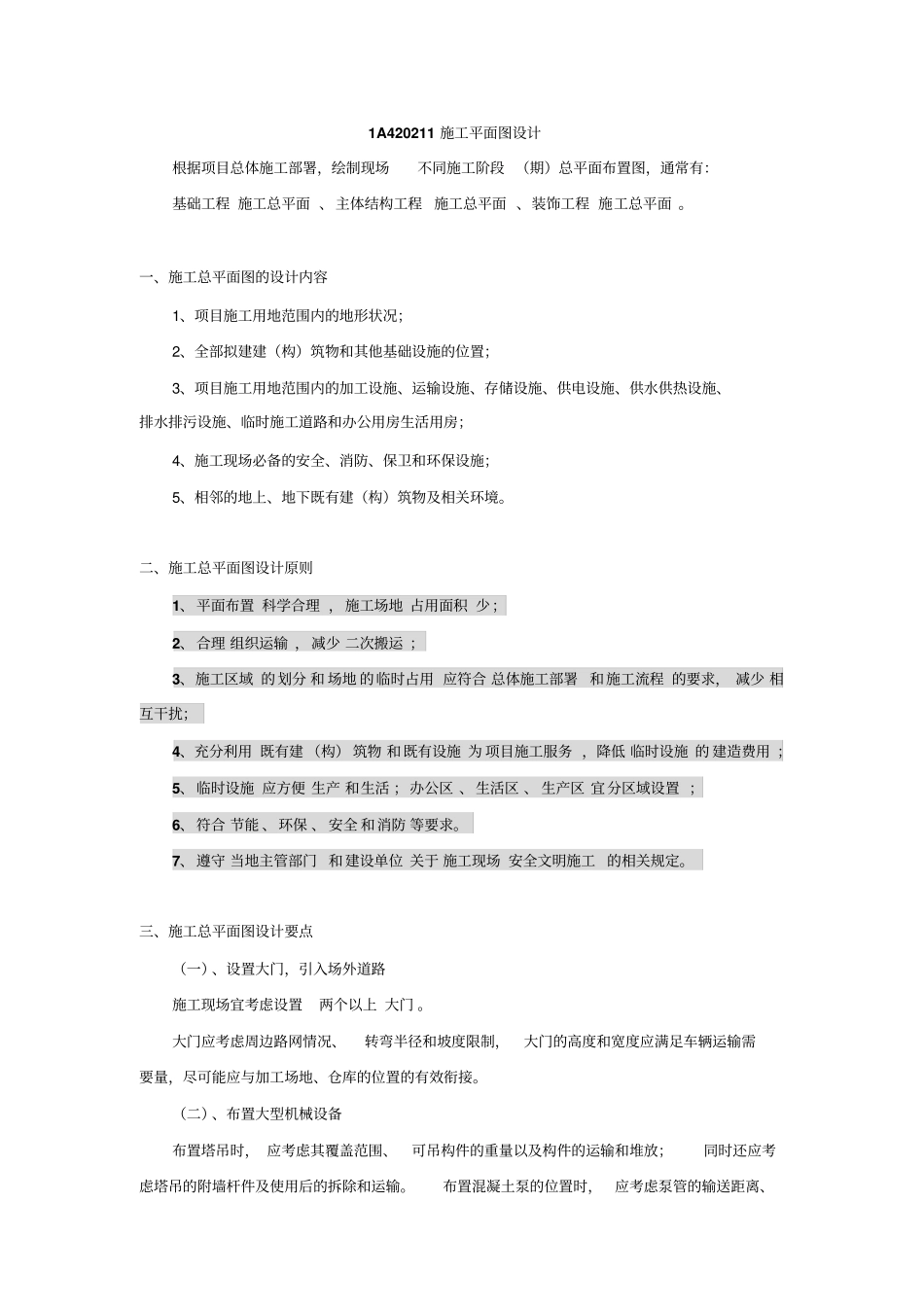

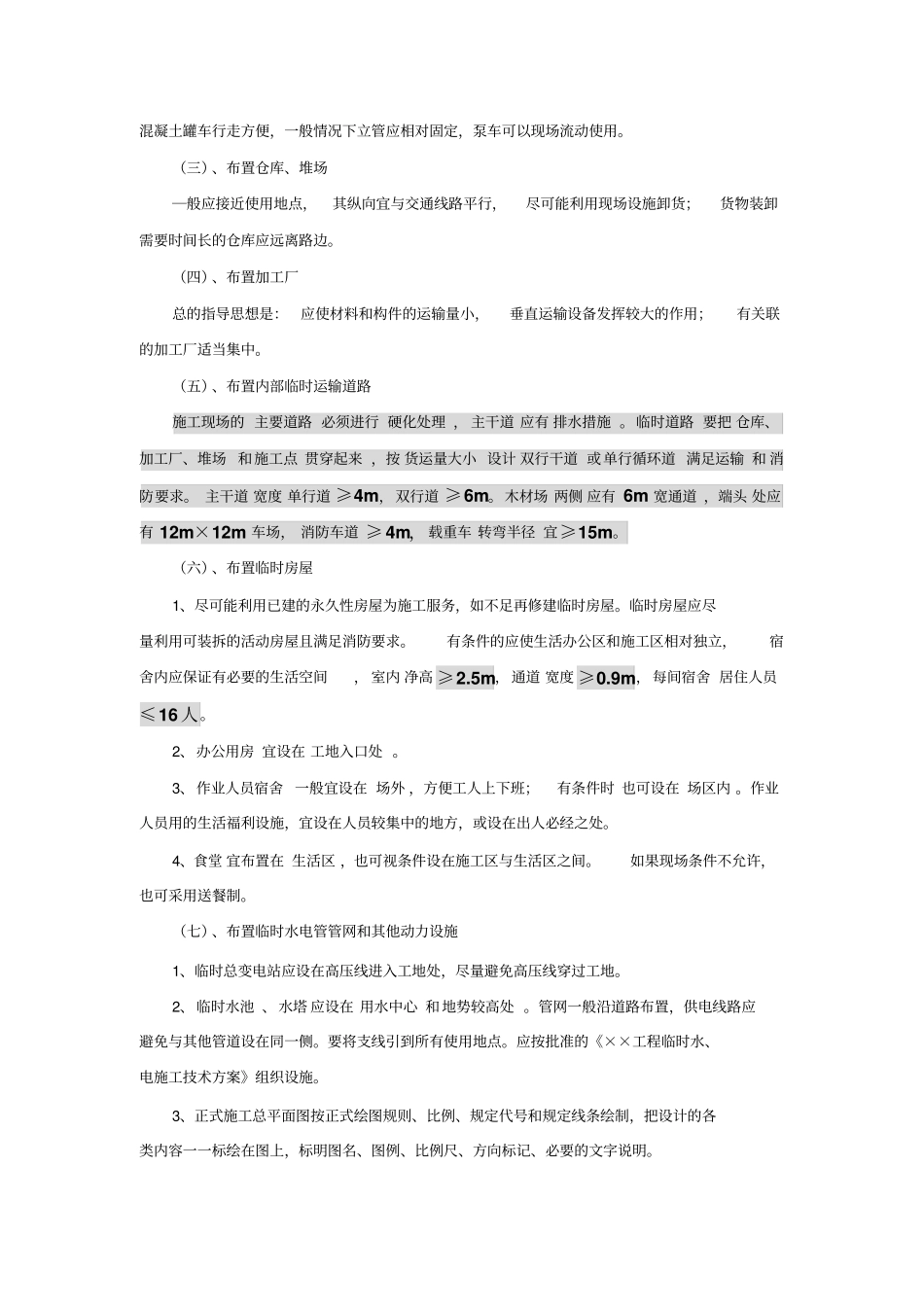

1A420211施工平面图设计根据项目总体施工部署，绘制现场不同施工阶段（期）总平面布置图，通常有：基础工程施工总平面、主体结构工程施工总平面、装饰工程施工总平面。一、施工总平面图的设计内容1、项目施工用地范围内的地形状况；2、全部拟建建（构）筑物和其他基础设施的位置；3、项目施工用地范围内的加工设施、运输设施、存储设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公用房生活用房；4、施工现场必备的安全、消防、保卫和环保设施；5、相邻的地上、地下既有建（构）筑物及相关环境。二、施工总平面图设计原则1、平面布置科学合理，施工场地占用面积少；2、合理组织运输，减少二次搬运；3、施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰；4、充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用；5、临时设施应方便生产和生活；办公区、生活区、生产区宜分区域设置；6、符合节能、环保、安全和消防等要求。7、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。三、施工总平面图设计要点（一）、设置大门，引入场外道路施工现场宜考虑设置两个以上大门。大门应考虑周边路网情况、转弯半径和坡度限制，大门的高度和宽度应满足车辆运输需要量，尽可能应与加工场地、仓库的位置的有效衔接。（二）、布置大型机械设备布置塔吊时，应考虑其覆盖范围、可吊构件的重量以及构件的运输和堆放；同时还应考虑塔吊的附墙杆件及使用后的拆除和运输。布置混凝土泵的位置时，应考虑泵管的输送距离、混凝土罐车行走方便，一般情况下立管应相对固定，泵车可以现场流动使用。（三）、布置仓库、堆场―般应接近使用地点，其纵向宜与交通线路平行，尽可能利用现场设施卸货；货物装卸需要时间长的仓库应远离路边。（四）、布置加工厂总的指导思想是：应使材料和构件的运输量小，垂直运输设备发挥较大的作用；有关联的加工厂适当集中。（五）、布置内部临时运输道路施工现场的主要道路必须进行硬化处理，主干道应有排水措施。临时道路要把仓库、加工厂、堆场和施工点贯穿起来，按货运量大小设计双行干道或单行循环道满足运输和消防要求。主干道宽度单行道≥4m，双行道≥6m。木材场两侧应有6m宽通道，端头处应有12m×12m车场，消防车道≥4m，载重车转弯半径宜≥15m。（六）、布置临时房屋1、尽可能利用已建的永久性房屋为施工服务，如不足再修建临时房屋。临时房屋应尽量利用可装拆的活动房屋且满足消防要求。有条件的应使生活办公区和施工区相对独立，宿舍内应保证有必要的生活空间，室内净高≥2.5m，通道宽度≥0.9m，每间宿舍居住人员≤16人。2、办公用房宜设在工地入口处。3、作业人员宿舍一般宜设在场外，方便工人上下班；有条件时也可设在场区内。作业人员用的生活福利设施，宜设在人员较集中的地方，或设在出人必经之处。4、食堂宜布置在生活区，也可视条件设在施工区与生活区之间。如果现场条件不允许，也可采用送餐制。（七）、布置临时水电管管网和其他动力设施1、临时总变电站应设在高压线进入工地处，尽量避免高压线穿过工地。2、临时水池、水塔应设在用水中心和地势较高处。管网一般沿道路布置，供电线路应避免与其他管道设在同一侧。要将支线引到所有使用地点。应按批准的《××工程临时水、电施工技术方案》组织设施。3、正式施工总平面图按正式绘图规则、比例、规定代号和规定线条绘制，把设计的各类内容一一标绘在图上，标明图名、图例、比例尺、方向标记、必要的文字说明。1A420212施工平面图管理一、流程化管理施工总平面图应随施工组织设计内容一起报批，过程修改应及时并履行相关手续。二、施工平面图现场管理要点1、目的：使场容美观、整洁，道路畅通，材料放置有序，施工有条不紊，安全有效，利益相关者都满意，获得广泛的社会信誉，现场各种活动得以良好开展，贯彻相关法律法规，处理好各相关方的工作关系。2、总体要求：满足施工需求、现场文明、安全有序、整洁卫生、不扰民、不损害公众利益、绿色环保。3、施工现场管理：（1）、施工现场实行封闭管理、并应采用硬质围挡。（...
