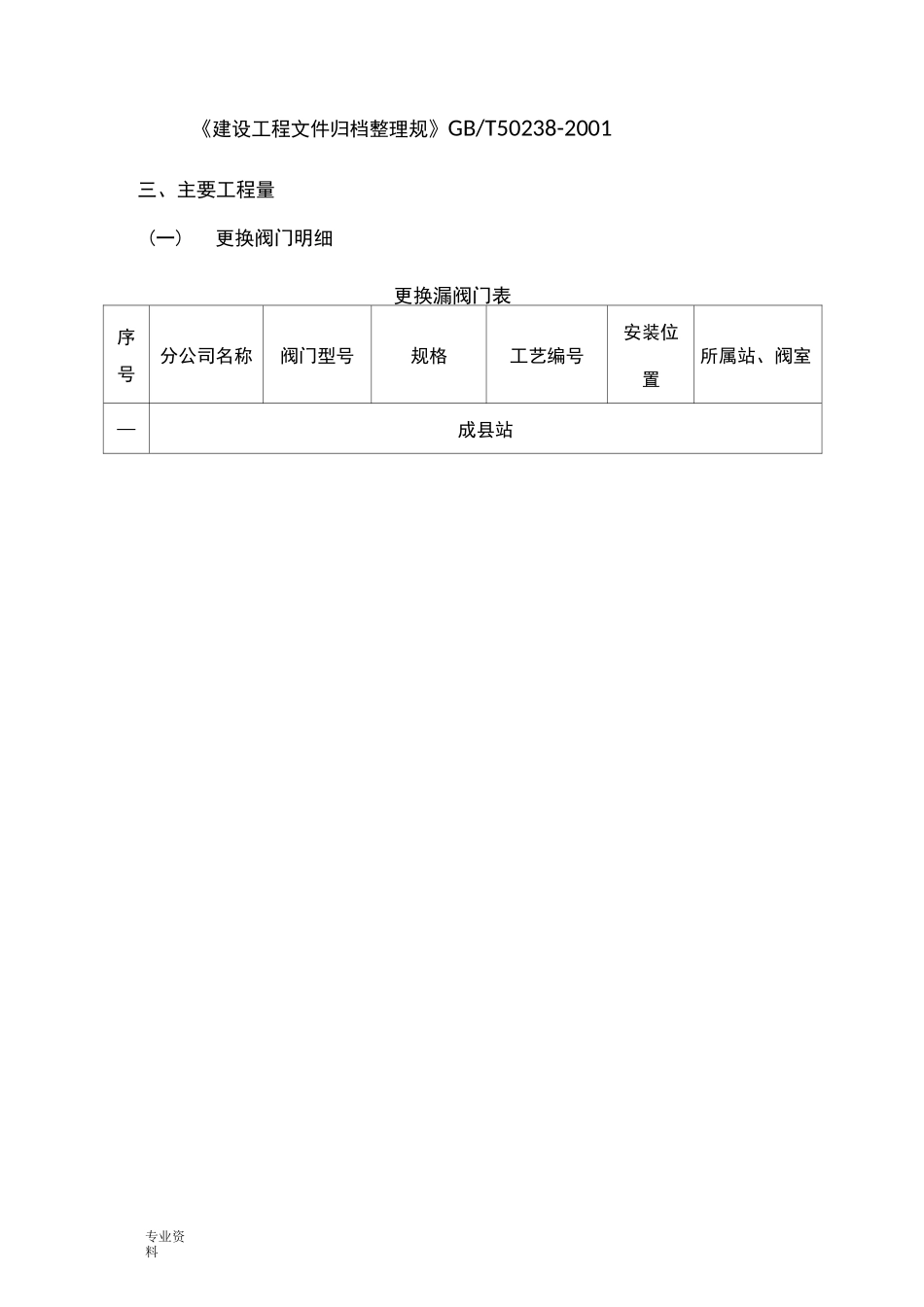

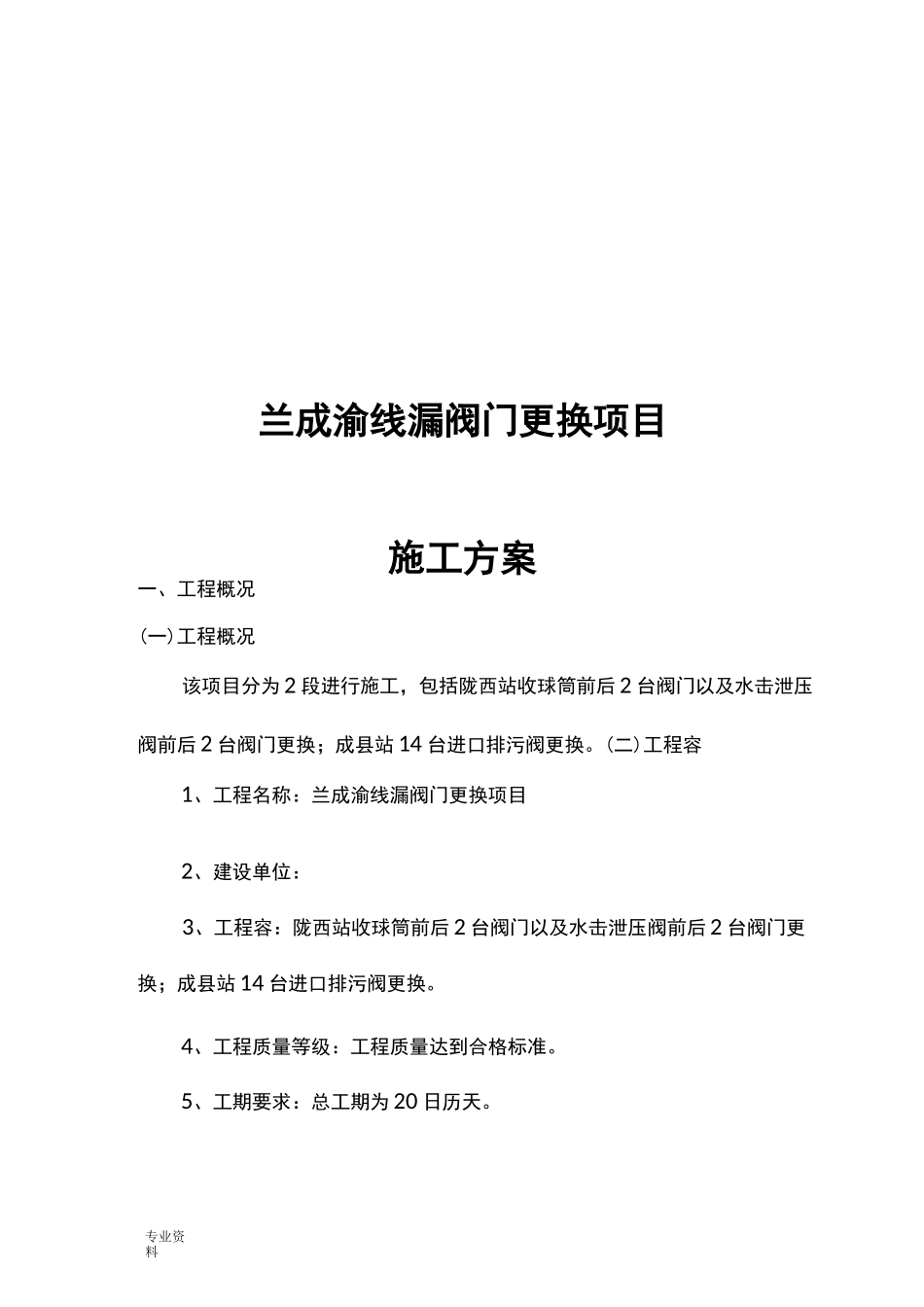

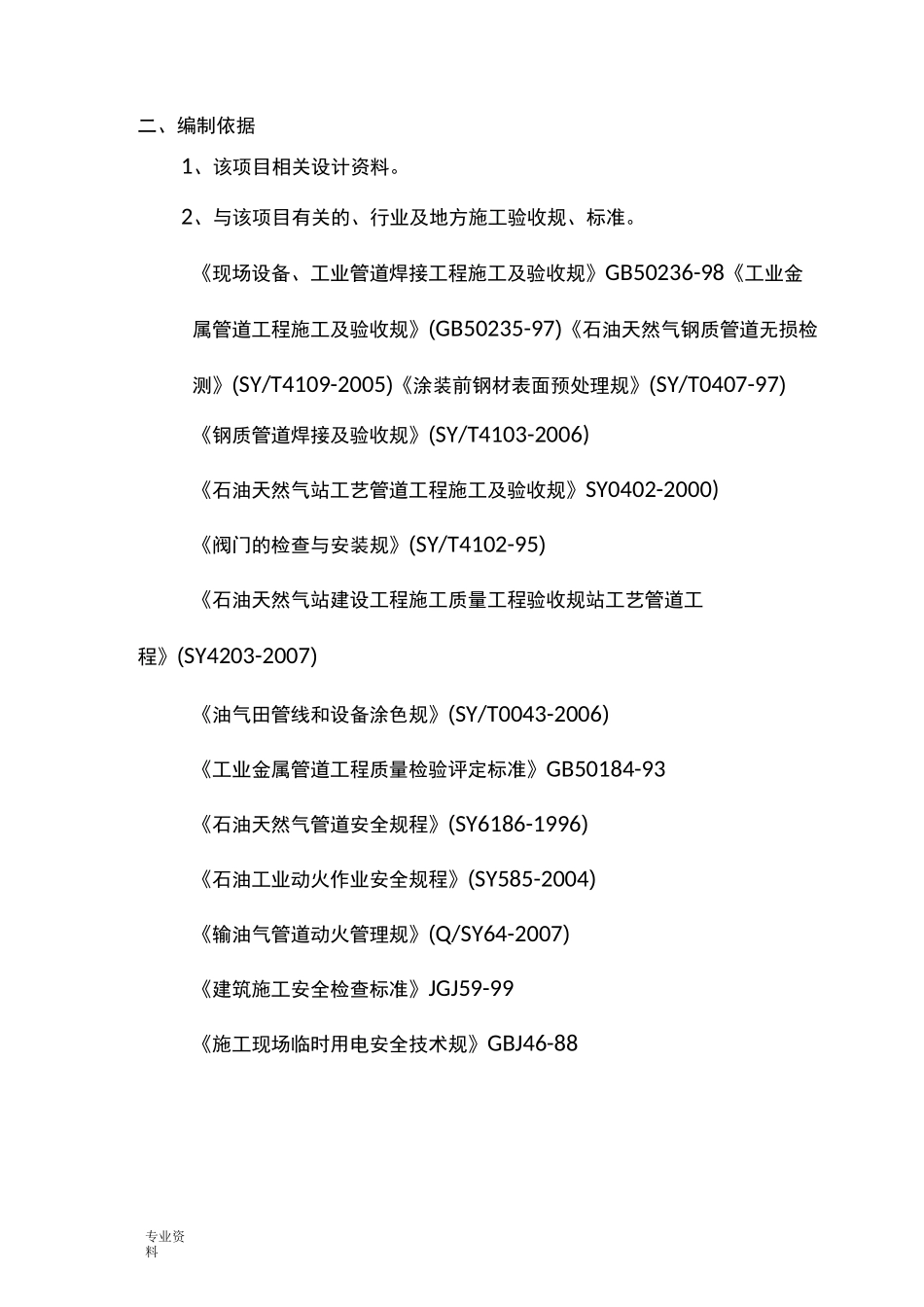

专业资料兰成渝线漏阀门更换项目施工方案一、工程概况(一)工程概况该项目分为2段进行施工,包括陇西站收球筒前后2台阀门以及水击泄压阀前后2台阀门更换;成县站14台进口排污阀更换。(二)工程容1、工程名称:兰成渝线漏阀门更换项目2、建设单位:3、工程容:陇西站收球筒前后2台阀门以及水击泄压阀前后2台阀门更换;成县站14台进口排污阀更换。4、工程质量等级:工程质量达到合格标准。5、工期要求:总工期为20日历天。专业资料二、编制依据1、该项目相关设计资料。2、与该项目有关的、行业及地方施工验收规、标准。《现场设备、工业管道焊接工程施工及验收规》GB50236-98《工业金属管道工程施工及验收规》(GB50235-97)《石油天然气钢质管道无损检测》(SY/T4109-2005)《涂装前钢材表面预处理规》(SY/T0407-97)《钢质管道焊接及验收规》(SY/T4103-2006)《石油天然气站工艺管道工程施工及验收规》SY0402-2000)《阀门的检查与安装规》(SY/T4102-95)《石油天然气站建设工程施工质量工程验收规站工艺管道工程》(SY4203-2007)《油气田管线和设备涂色规》(SY/T0043-2006)《工业金属管道工程质量检验评定标准》GB50184-93《石油天然气管道安全规程》(SY6186-1996)《石油工业动火作业安全规程》(SY585-2004)《输油气管道动火管理规》(Q/SY64-2007)《建筑施工安全检查标准》JGJ59-99《施工现场临时用电安全技术规》GBJ46-88专业资料《建设工程文件归档整理规》GB/T50238-2001三、主要工程量(一)更换阀门明细更换漏阀门表序号分公司名称阀门型号规格工艺编号安装位置所属站、阀室—成县站专业资料法国FCT法国FCT法国FCT法国FCT法国FCT法国FCT格罗夫法国FCT格罗夫10格罗夫class9002"*2"class9002"*2"class9002"*2"class9002"*2"class9002"*2"class9002"*2"class9001"class9002"*2"class9002"*2"class9000713907132(前)07132(后)07167(前)07167(后)07146(后)07146(前)071470715007152GL-07101排污收球筒排污阀收球筒排污阀收球筒排污阀收球筒排污阀GL-07103排污GL-07103排污GL-07102排污07104旁通阀07103成县站成县站成县站成县站成县站成县站成县站成县站成县站成县站专业资料2"*2"旁通阀11格罗夫class9001"GL-071201排污阀成县站12格罗夫class9001"GL-07101排污阀成县站13格罗夫class9001"GL-07102排污阀成县站14格罗夫Class1501"GL-07201排污阀成县站陇西站1GrocveCLASS60020"05101陇西站2FCTClass60012"*12"05103陇西站3FCT05122陇西站专业资料二)设备材料表设备材料表序号名称压力等级尺寸执行标准材质数量1排污阀Class9002“9个2排污阀Class9001“5个3电动球阀Class60020"1个4电动球阀Class60012"1个5球阀Class60012"2个6混凝土用于阀门基础复原用少量混凝土以及抹面材料四、施工步骤及要求(一)施工准备1、开工前进行人员安全教育及培训,考核合格后请项目负责人进行施工前安全及技术交底。明确施工区域,辨识施工中存在的危险因素并制定风险削减措施。安排专人负责,协调好各专业施工人员。2、准备施工所用的辅助材料及施工机具。3、检查相关阀门、设备状态,保证密封严谨没有泄露,保证各个放空、排污阀门处于关闭状态。(二)管线排油1、陇西站排油专业资料管线排油前需要对进站管线进行封堵,封堵工作由其他单位进行,确认封堵成功后确认陇西站出站阀门处于关闭状态,打开收球筒排污阀及过滤器排污阀进行排油,排油量估算约为20方,由于陇西站没有泄压罐,需联系油罐车回收油品。2、成县站排油GL-07101过滤器排污阀门:此处排油首先将过滤器前后阀门关闭,通过过滤器排污管线将过滤器油品泄放至污油罐(泄放时将过滤器放空阀全开),待污油罐液位不再上涨,过滤器油品排放完毕。GL-07102、GL-07103过滤器、收球筒、发球筒的排油方法和GL-07101相同。(三)阀门更换施工方案1、法兰阀门更换若新阀门尺寸与原有阀门一致,可直接拆除法兰,更换新阀门以及垫片,复原后测漏即可。法兰阀门拆卸施工步骤1.1、安装法兰分离器。1.2、确定作业段油品回收彻底。1.3、新购置的17台阀门进行试压。1.4、分别拆除漏阀门进出口螺栓,拆除过程严格按照输油气分公司阀门维修作业指导书进...
