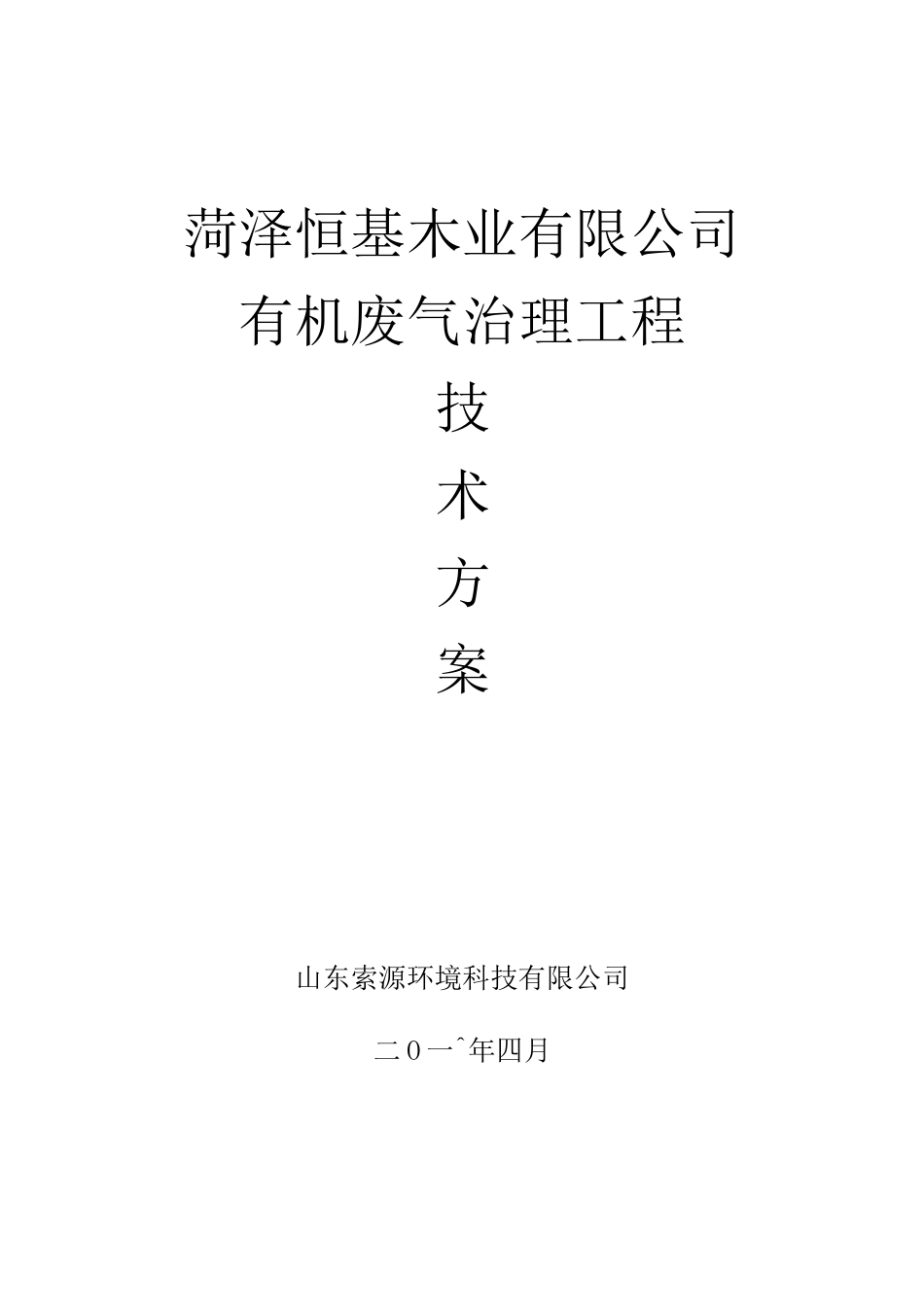

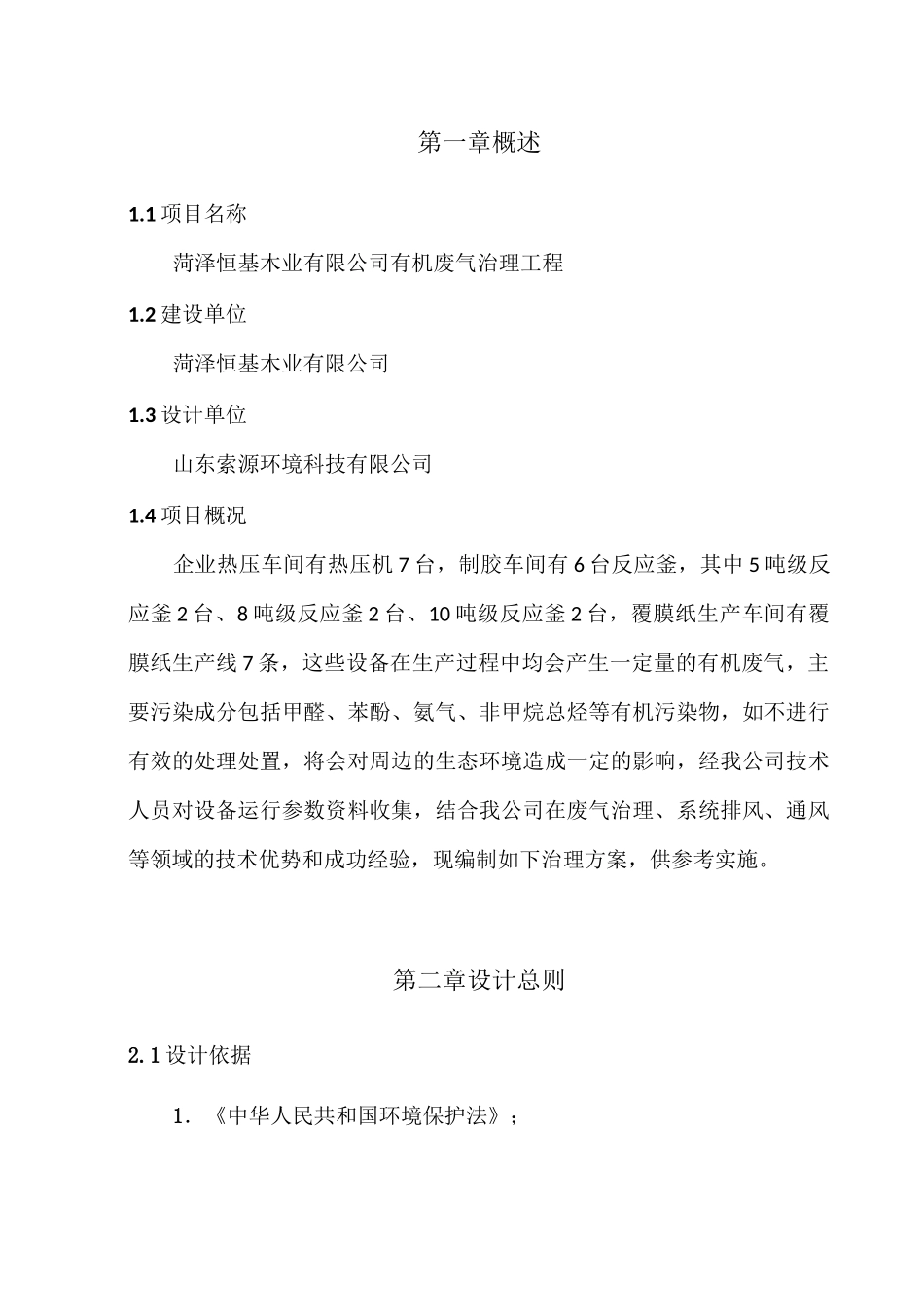

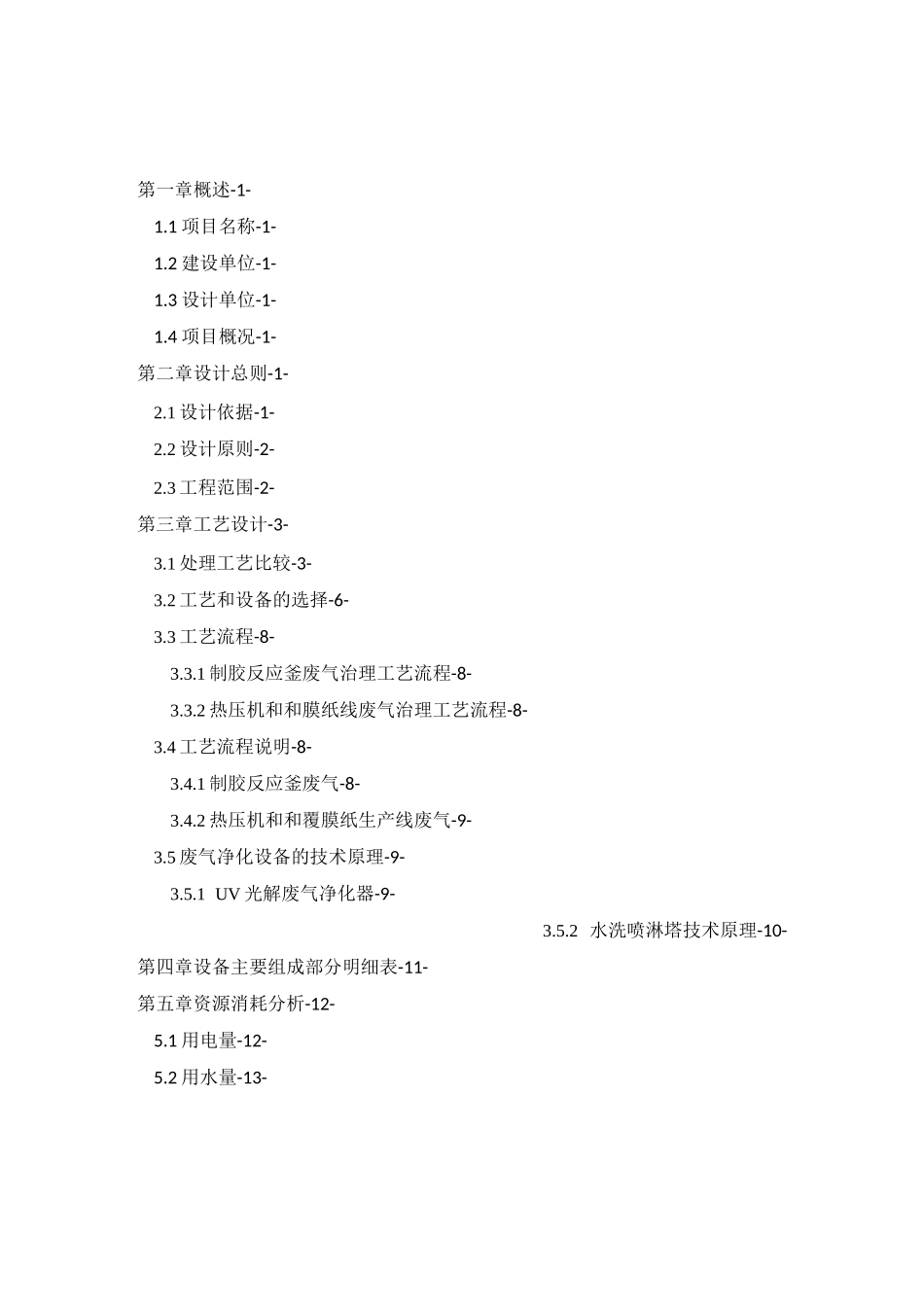

菏泽恒基木业有限公司有机废气治理工程技术方案山东索源环境科技有限公司二O一^年四月第一章概述-1-1.1项目名称-1-1.2建设单位-1-1.3设计单位-1-1.4项目概况-1-第二章设计总则-1-2.1设计依据-1-2.2设计原则-2-2.3工程范围-2-第三章工艺设计-3-3.1处理工艺比较-3-3.2工艺和设备的选择-6-3.3工艺流程-8-3.3.1制胶反应釜废气治理工艺流程-8-3.3.2热压机和和膜纸线废气治理工艺流程-8-3.4工艺流程说明-8-3.4.1制胶反应釜废气-8-3.4.2热压机和和覆膜纸生产线废气-9-3.5废气净化设备的技术原理-9-3.5.1UV光解废气净化器-9-3.5.2水洗喷淋塔技术原理-10-第四章设备主要组成部分明细表-11-第五章资源消耗分析-12-5.1用电量-12-5.2用水量-13-第一章概述1.1项目名称菏泽恒基木业有限公司有机废气治理工程1.2建设单位菏泽恒基木业有限公司1.3设计单位山东索源环境科技有限公司1.4项目概况企业热压车间有热压机7台，制胶车间有6台反应釜，其中5吨级反应釜2台、8吨级反应釜2台、10吨级反应釜2台，覆膜纸生产车间有覆膜纸生产线7条，这些设备在生产过程中均会产生一定量的有机废气，主要污染成分包括甲醛、苯酚、氨气、非甲烷总烃等有机污染物，如不进行有效的处理处置，将会对周边的生态环境造成一定的影响，经我公司技术人员对设备运行参数资料收集，结合我公司在废气治理、系统排风、通风等领域的技术优势和成功经验，现编制如下治理方案，供参考实施。第二章设计总则2.1设计依据1．《中华人民共和国环境保护法》；2．《中华人民共和国大气污染防治法》；3．《大气污染控制设计手册》；4.《大气污染物综合排放标准》(GB16297-1996)；5.《合成树脂工业污染物排放标准》(GB31572-2015)；6.《恶臭污染物排放标准》(GB14554-93)7.《天津市工业企业挥发性有机物排放控制标》(参考)8.同类企业中的成功经验；9.该公司提供的的现场实际情况及设计要求。2.2设计原则1、将车间内的废气有组织的排放，减少车间内的异味，补充新风。处理设备布局与周边环境协调，不对周围环境造成二次污染。2、采用高效节能、成熟可靠的工艺技术，控制其投资，保证长期稳定达标排放。3、设备外形美观，便于操作和维修保养，运行稳定、安全、可靠，使用寿命长，运行费用低。2.3工程范围废气治理工程的工艺、设备、安装指导和调试。2.4执行标准污染物名称有组织排放标准来源浓度(mg/m3)速率(kg/h)甲醛5—《合成树脂工业污染物排放标准》(GB31572-2015)表4大气污染物排放限制苯酚20—非甲烷总烃50mg/m315m1.5《天津市工业企业挥发性有机物排放控制标准》DB12/524-2014表2中排放监控浓度限值20m3.430m11.1甲醛2515m0.26《大气污染物综合排放标准》(GB16297-1996)表2二级标准20m0.4330m1.40苯酚10015m0.1020m0.1730m0.58非甲烷总烃12015m1020m1730m53氨气—15m4.9《恶臭污染物排放标准》(GB14554-93)表2恶臭污染物排放标准值20m8.725m14第三章工艺设计3.1处理工艺比较有机废气的处理方法种类繁多，特点各异，常用的有水喷淋法、冷凝法、吸收法、燃烧法、催化法、吸附法、低温等离子、UV光解1.水喷淋法：水喷淋工艺在大气污染处理上有着广泛的应用，在喷涂工序中也得到使用，例如水帘柜就是一例，其原理是通过将水喷洒废气，将废气中的水溶性或大颗粒成分沉降下来，达到污染物与洁净气体分离的目的。其优点是水资源易得，同时经过过滤、沉淀后可回用，最大限度降低水资源的浪费，水喷淋在处理大颗粒成分上有着相当高的效率，常作为废气处理的预处理。2.冷凝回收法：将废气直接冷凝或吸附浓缩后冷凝，冷凝液经分离回收有价值的有机物。该法用于浓度高、温度低、风量小的废气处理。但此法投资大、能耗高、运行费用大，因此无特殊需要，一般不采用此法。3.吸收法：可分为化学吸收和物理吸收，但“三苯”废气化学活性低，一般不采用化学吸收。物理吸收是选用具有较小的挥发性的液体吸收剂，它与被吸收组分有较高的亲和力，吸收饱和后经加热解析冷却后重新使用。该法用于大气量、温度低、浓度低的废气。装置复杂、投资大，吸收液的选用比较困难，存在二次污染。4.直接燃烧法：利用燃气或燃油等辅助燃料燃烧放出的热量将混合气体加热到一...
