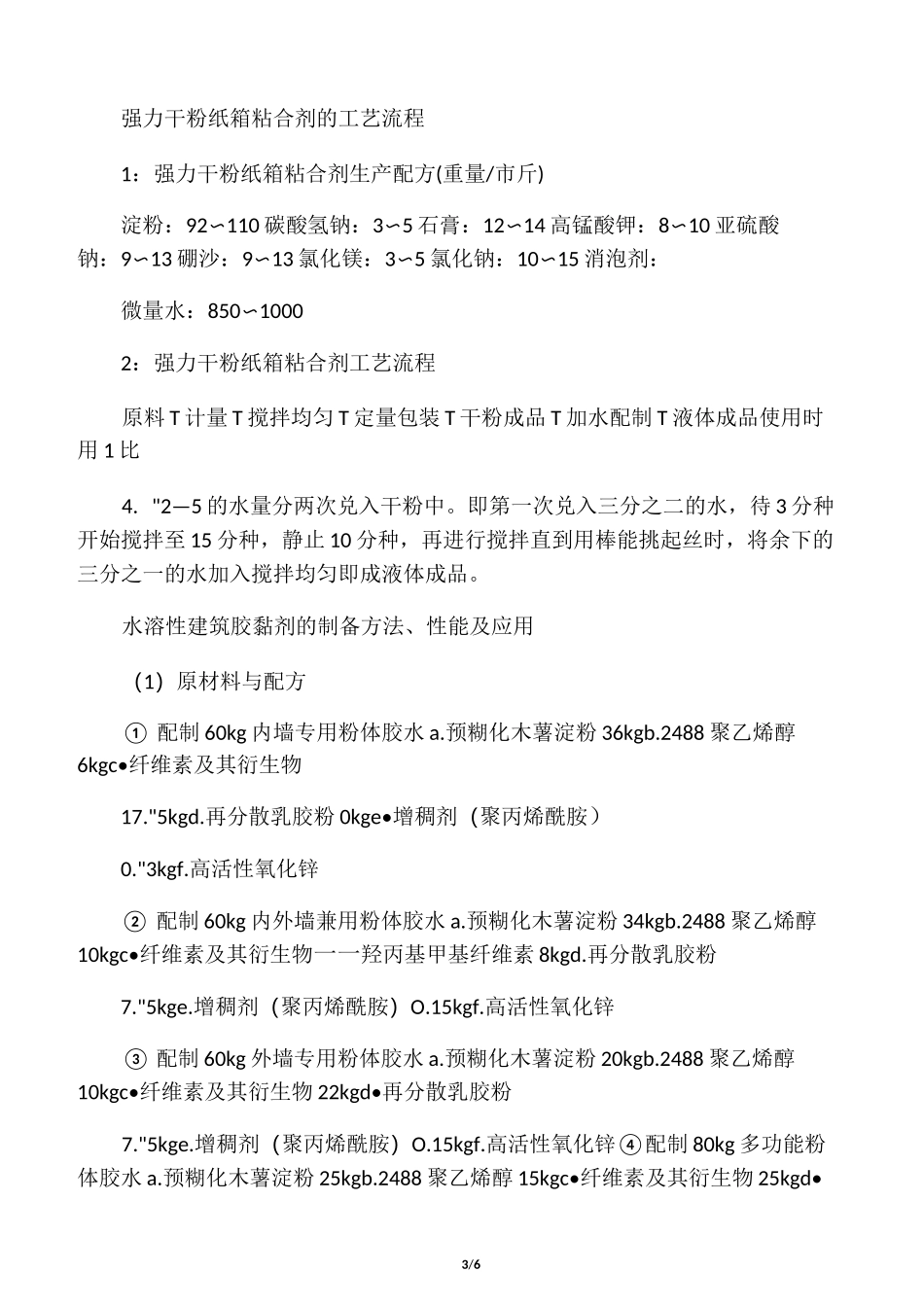

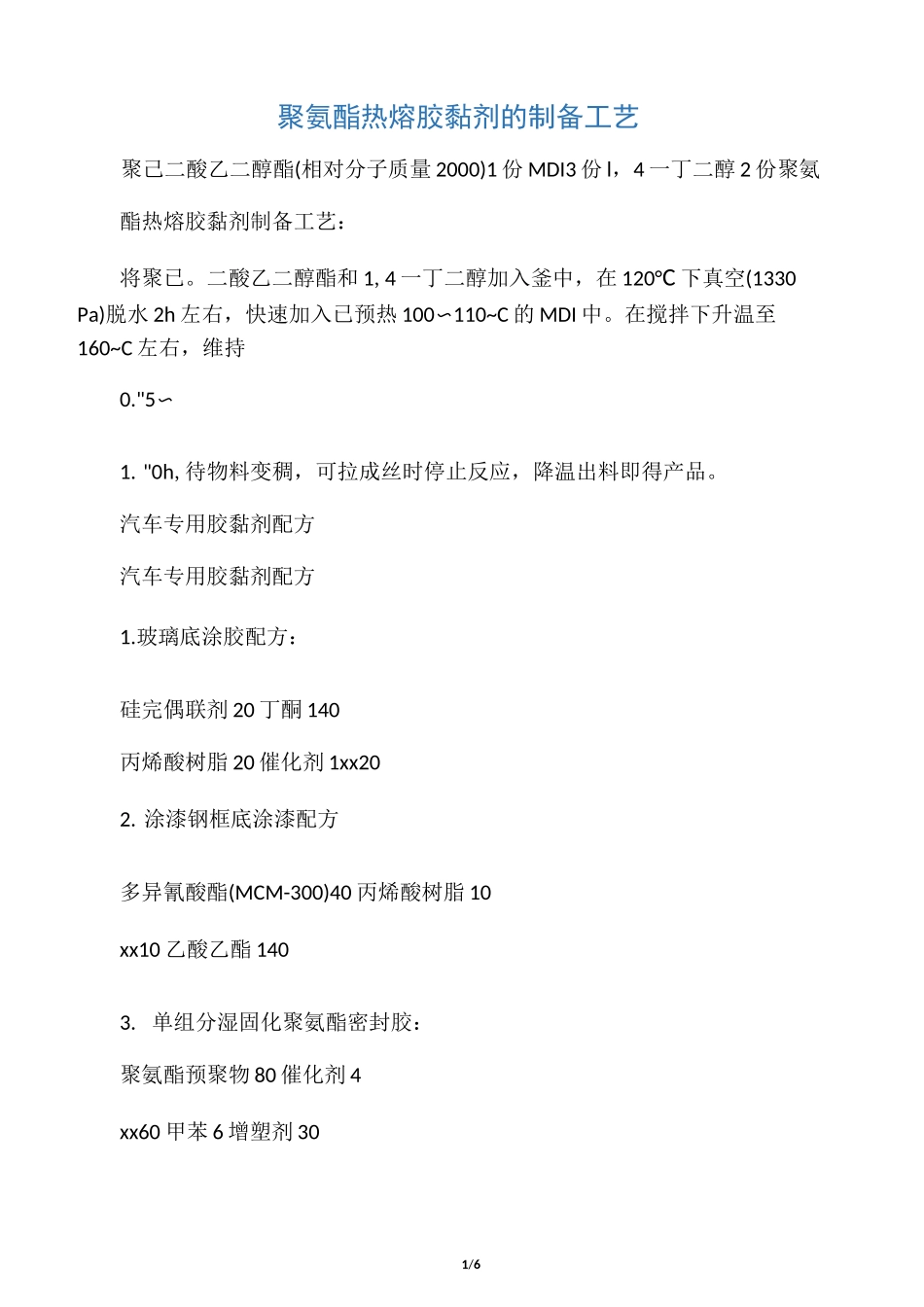

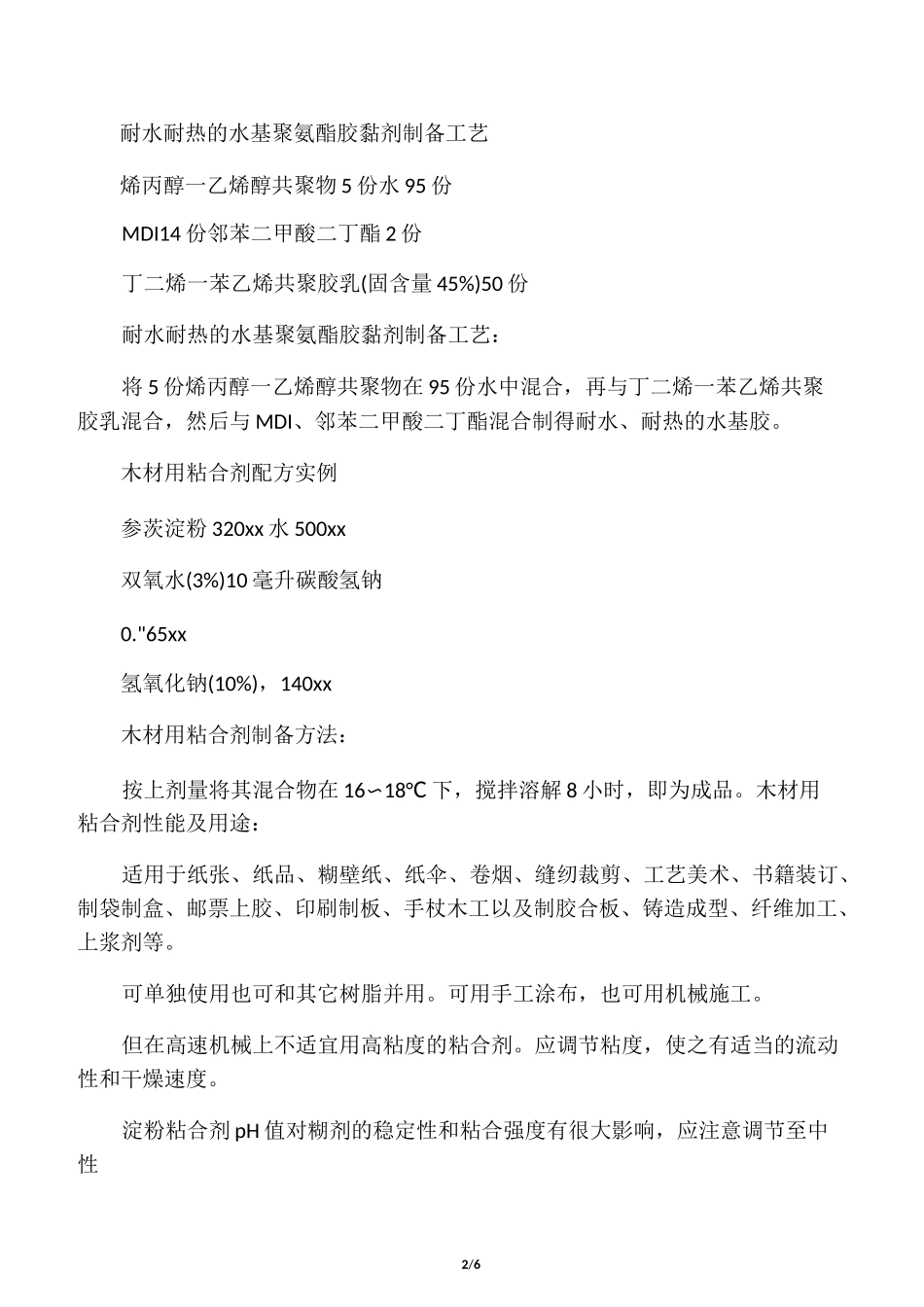

1/6聚氨酯热熔胶黏剂的制备工艺聚己二酸乙二醇酯(相对分子质量2000)1份MDI3份l，4一丁二醇2份聚氨酯热熔胶黏剂制备工艺：将聚已。二酸乙二醇酯和1,4一丁二醇加入釜中，在120°C下真空(1330Pa)脱水2h左右，快速加入已预热100〜110~C的MDI中。在搅拌下升温至160~C左右，维持0."5〜1."0h,待物料变稠，可拉成丝时停止反应，降温出料即得产品。汽车专用胶黏剂配方汽车专用胶黏剂配方1.玻璃底涂胶配方：硅完偶联剂20丁酮140丙烯酸树脂20催化剂1xx202.涂漆钢框底涂漆配方多异氰酸酯(MCM-300)40丙烯酸树脂10xx10乙酸乙酯1403.单组分湿固化聚氨酯密封胶：聚氨酯预聚物80催化剂4xx60甲苯6增塑剂302/6耐水耐热的水基聚氨酯胶黏剂制备工艺烯丙醇一乙烯醇共聚物5份水95份MDI14份邻苯二甲酸二丁酯2份丁二烯一苯乙烯共聚胶乳(固含量45%)50份耐水耐热的水基聚氨酯胶黏剂制备工艺：将5份烯丙醇一乙烯醇共聚物在95份水中混合，再与丁二烯一苯乙烯共聚胶乳混合，然后与MDI、邻苯二甲酸二丁酯混合制得耐水、耐热的水基胶。木材用粘合剂配方实例参茨淀粉320xx水500xx双氧水(3%)10毫升碳酸氢钠0."65xx氢氧化钠(10%)，140xx木材用粘合剂制备方法：按上剂量将其混合物在16〜18°C下，搅拌溶解8小时，即为成品。木材用粘合剂性能及用途：适用于纸张、纸品、糊壁纸、纸伞、卷烟、缝纫裁剪、工艺美术、书籍装订、制袋制盒、邮票上胶、印刷制板、手杖木工以及制胶合板、铸造成型、纤维加工、上浆剂等。可单独使用也可和其它树脂并用。可用手工涂布，也可用机械施工。但在高速机械上不适宜用高粘度的粘合剂。应调节粘度，使之有适当的流动性和干燥速度。淀粉粘合剂pH值对糊剂的稳定性和粘合强度有很大影响，应注意调节至中性3/6强力干粉纸箱粘合剂的工艺流程1：强力干粉纸箱粘合剂生产配方(重量/市斤)淀粉：92〜110碳酸氢钠：3〜5石膏：12〜14高锰酸钾：8〜10亚硫酸钠：9〜13硼沙：9〜13氯化镁：3〜5氯化钠：10〜15消泡剂：微量水：850〜10002：强力干粉纸箱粘合剂工艺流程原料T计量T搅拌均匀T定量包装T干粉成品T加水配制T液体成品使用时用1比4."2—5的水量分两次兑入干粉中。即第一次兑入三分之二的水，待3分种开始搅拌至15分种，静止10分种，再进行搅拌直到用棒能挑起丝时，将余下的三分之一的水加入搅拌均匀即成液体成品。水溶性建筑胶黏剂的制备方法、性能及应用（1）原材料与配方①配制60kg内墙专用粉体胶水a.预糊化木薯淀粉36kgb.2488聚乙烯醇6kgc•纤维素及其衍生物17."5kgd.再分散乳胶粉0kge•增稠剂（聚丙烯酰胺）0."3kgf.高活性氧化锌②配制60kg内外墙兼用粉体胶水a.预糊化木薯淀粉34kgb.2488聚乙烯醇10kgc•纤维素及其衍生物一一羟丙基甲基纤维素8kgd.再分散乳胶粉7."5kge.增稠剂（聚丙烯酰胺）O.15kgf.高活性氧化锌③配制60kg外墙专用粉体胶水a.预糊化木薯淀粉20kgb.2488聚乙烯醇10kgc•纤维素及其衍生物22kgd•再分散乳胶粉7."5kge.增稠剂（聚丙烯酰胺）O.15kgf.高活性氧化锌④配制80kg多功能粉体胶水a.预糊化木薯淀粉25kgb.2488聚乙烯醇15kgc•纤维素及其衍生物25kgd•4/6再分散乳胶粉14、"5kge.增稠剂（聚丙烯酰胺）O.15kgf.高活性氧化锌(2)制备方法使用时根据组分配比中的预糊化木薯淀粉的粒径不同，可配成不同的胶水或胶粉。当选择预糊化木薯淀粉粒径为20〜40目配成的本产品胶粉时，可配成6%的水溶液(即6份本产品、94份水)，搅拌30min后即成水溶性胶水，可按普通聚乙烯醇胶水使用;当选择预糊化木薯淀粉粒径为80〜100目配成的本产品胶粉时，可与双飞粉或者水泥直接混合，然后按O.2：10(即O.2份本产品、10份双飞粉或水泥)混合均匀后加水搅拌即成批墙腻子，亦可作为内、外墙腻子粉的胶黏剂。(3)性能与应用具有高黏性，抗裂性能好，耐酸碱，良好的环保性能及防霉抗菌性能，不含任何苯、甲醛等对人体有宣塑：妙其制备工艺简单，生产成本低，应用范围广，是传统建筑用胶水的更新换代产品。水性聚氨酯复合包装胶黏剂的制备及影响因素用E一20环氧树脂对PU进行改性，得到性能优异的乳液，用该乳液配成的胶黏剂对：PP/PE复合包装膜具有较好的粘接性能。(1)原材料TDI()，工业品二羟甲基丙酸(l)MPA)，工业品...
