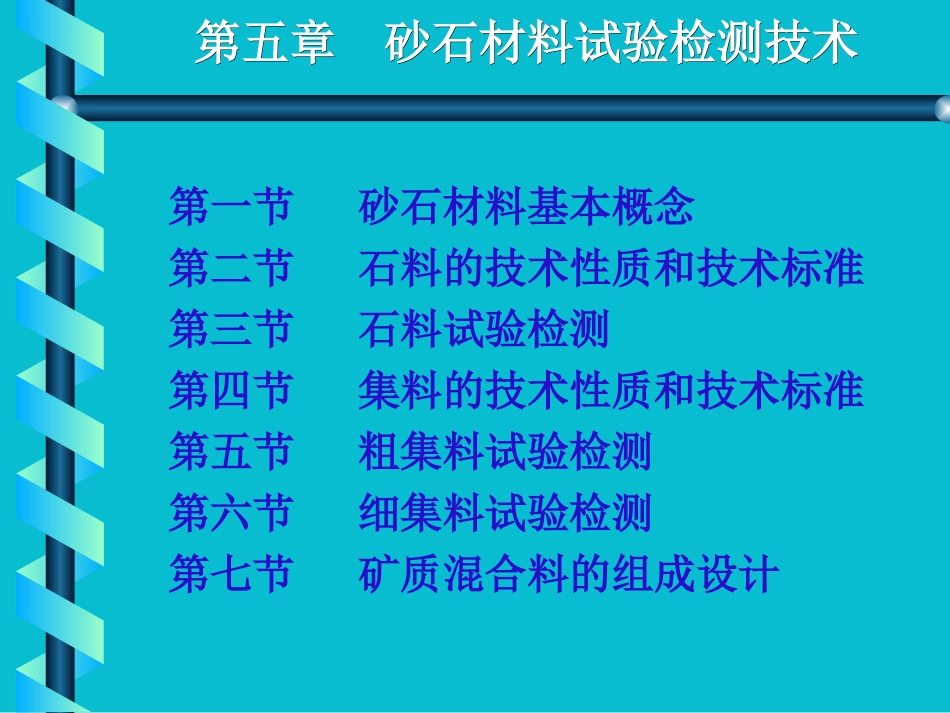

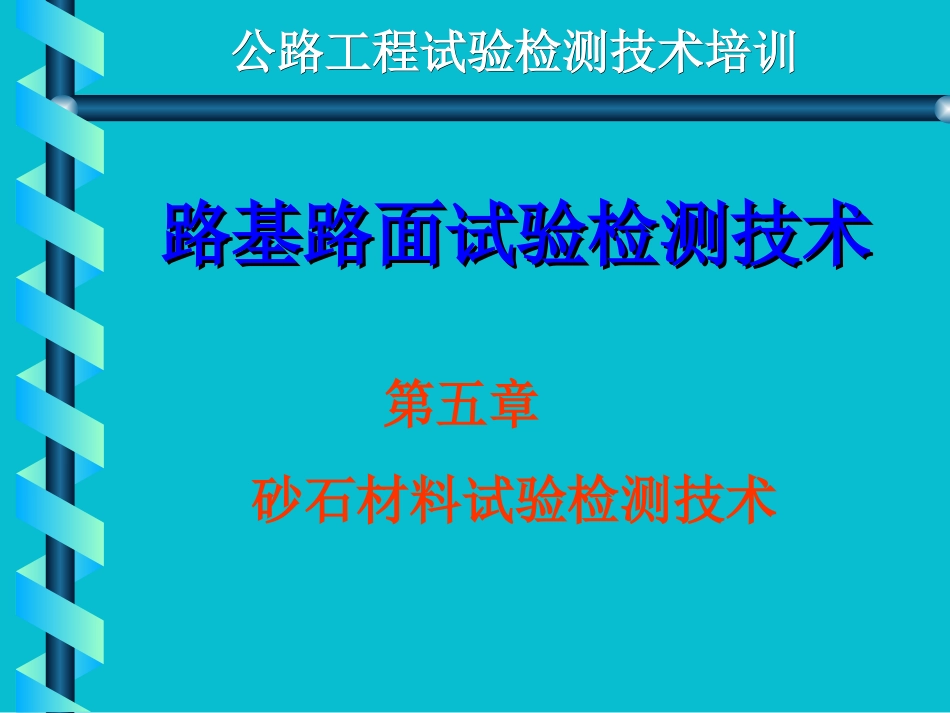

毛菊良毛菊良道路与机场道路与机场工程系工程系道路与交通工程教育部重点实验室道路与交通工程教育部重点实验室公路工程试验检测技术培训公路工程试验检测技术培训同济大学同济大学公路工程试验检测技术培训公路工程试验检测技术培训路基路面试验检测技术路基路面试验检测技术第五章砂石材料试验检测技术第五章砂石材料试验检测技术第五章砂石材料试验检测技术第一节砂石材料基本概念第二节石料的技术性质和技术标准第三节石料试验检测第四节集料的技术性质和技术标准第五节粗集料试验检测第六节细集料试验检测第七节矿质混合料的组成设计第五章砂石材料试验检测技术第五章砂石材料试验检测技术名称编号实施时间备注《公路工程岩石试验规程》（JTGE41-2005）2005-08-01新《公路工程石料试验规程》（JTJ054-94）1994-12-01旧《公路工程集料试验规程》（JTGE42-2005）2005-08-01新〈公路工程集料试验规程〉（JTJ058-2000）2000-07-01旧试验规程第一节砂石材料基本概念第一节砂石材料基本概念一.砂石材料分类1.石料(1)岩浆岩岩浆是地壳深处一种处于高温、高压下的硅酸盐熔融体，在地壳发生变动或受到其它内力作用下，其就会沿着构造薄弱带上升，侵入地壳或喷出地面冷却凝固后形成的岩石被称为岩浆岩，又被称为火成岩。(2)沉积岩沉积岩是地表或接近地表的常温、常压条件下，先前存在的各种岩石经外力地质作用风化剥蚀成松散的产物，并经过搬运、沉积和压实固结而形成的岩石，一般又被称为水成岩。(3)变质岩地壳中的岩浆岩、沉积岩或原已生成的变质岩，由于地壳运动和岩浆活动，使其在高温、高压及其它化学因素的作用下，使原岩的化学成分、结构和构造都发生了变化而形成新的岩石，称为变质岩。2.集料(1)形成过程分：卵石(砾石)、碎石(2)粒径大小分：粗集料、细集料(3)化学成分分：酸性集料、碱性集料第一节砂石材料基本概念第一节砂石材料基本概念玄武岩Basalt伟晶花岗岩Pegmatite安山岩Andesite石灰石Limestone第一节砂石材料基本概念第一节砂石材料基本概念0102030405060708090100石料酸碱性相对比较图第一节砂石材料基本概念第一节砂石材料基本概念二.集料粒径1.粗、细集料分界(1)水泥混凝土——4.75mm(2)沥青混凝土——2.36mm(3)SMA混合料2.集料最大粒径3.集料公称最大粒径方孔筛(mm)1#2#16.010010013.295.31009.508.791.74.752.512.82.360.53.81.181.90.600.70.300.150.075通过量(%)2.36mm(Dmax≤9.5mm)4.75mm(Dmax≥13.2mm)第一节砂石材料基本概念第一节砂石材料基本概念三.标准筛沥青路面基层集料75.010063.08053.06337.55031.54026.531.519.02516.02013.2169.5104.7552.362.51.181.250.60.630.30.3150.150.160.0750.075圆孔筛方孔筛方孔筛水泥砼*公路水泥混凝土路面施工技术规范（JTGF30-2003）中，粗、细集料技术要求用方孔筛表示。*公路工程集料试验规程（JTGE42-2005）中，水泥混凝土用粗、细集料筛分试验用方孔筛。*标准筛技术要求：GB6003-85第二节石料的技术性质和技术标准第二节石料的技术性质和技术标准一.石料的技术性质物理性质力学性质物理常数吸水性耐候性真密度（A）毛体积密度（A）孔隙率吸水率饱水率化学性质单轴抗压强度（A）磨耗性（A）抗冻性坚固性第二节石料的技术性质和技术标准第二节石料的技术性质和技术标准一.石料的技术性质1.真密度——在规定温度条件下，单位真实体积（不包括闭口、开口体积）试样的质量。2.毛体积密度——在规定温度条件下，单位毛体积（包括闭口、开口体积）试样的质量。3.孔隙率——孔隙体积/总毛体积4.吸水率——在规定温度、自然大气压条件下，最大吸水量/试样干质量5.饱水率——在规定温度、一定真空气压条件下，最大吸水量/试样干质量6.抗冻性——试样在饱和状态下，抵抗反复冻融的性能，强度损失比（冻融系数）7.坚固性——试样抵抗反复由硫酸钠结晶膨胀造成破坏或强度降低的性能（质量损失比）8.单轴抗压强度——试件抵抗单轴压力时保持自身不被破坏的极限应力9.磨耗性——试样抵抗撞击、剪切、摩擦等综合作用的性能（质量百分率）10.酸碱性——（SiO2含量）第二节石料的技术性质和技术标准第二节石料的技术性质和技术标准...
