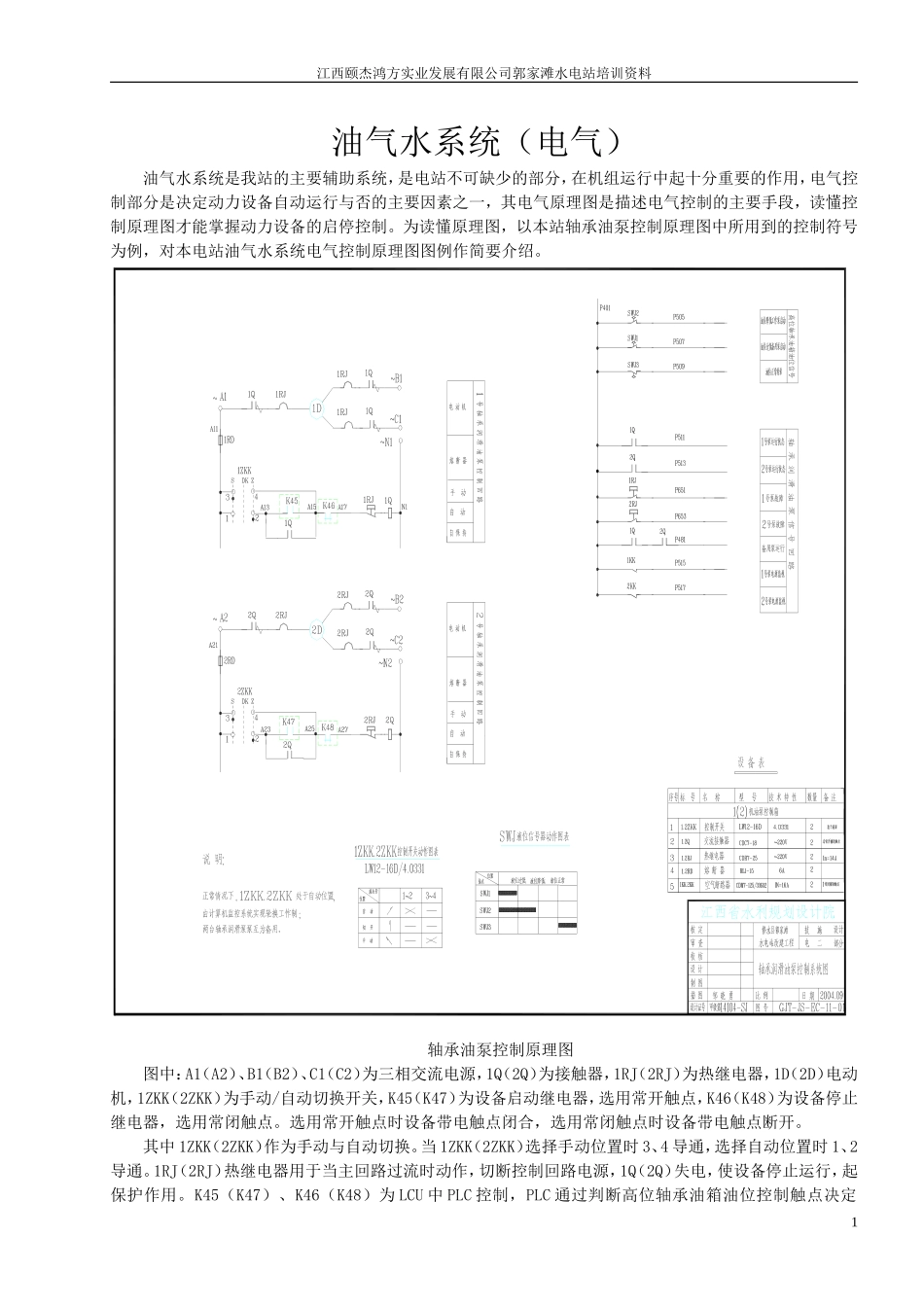

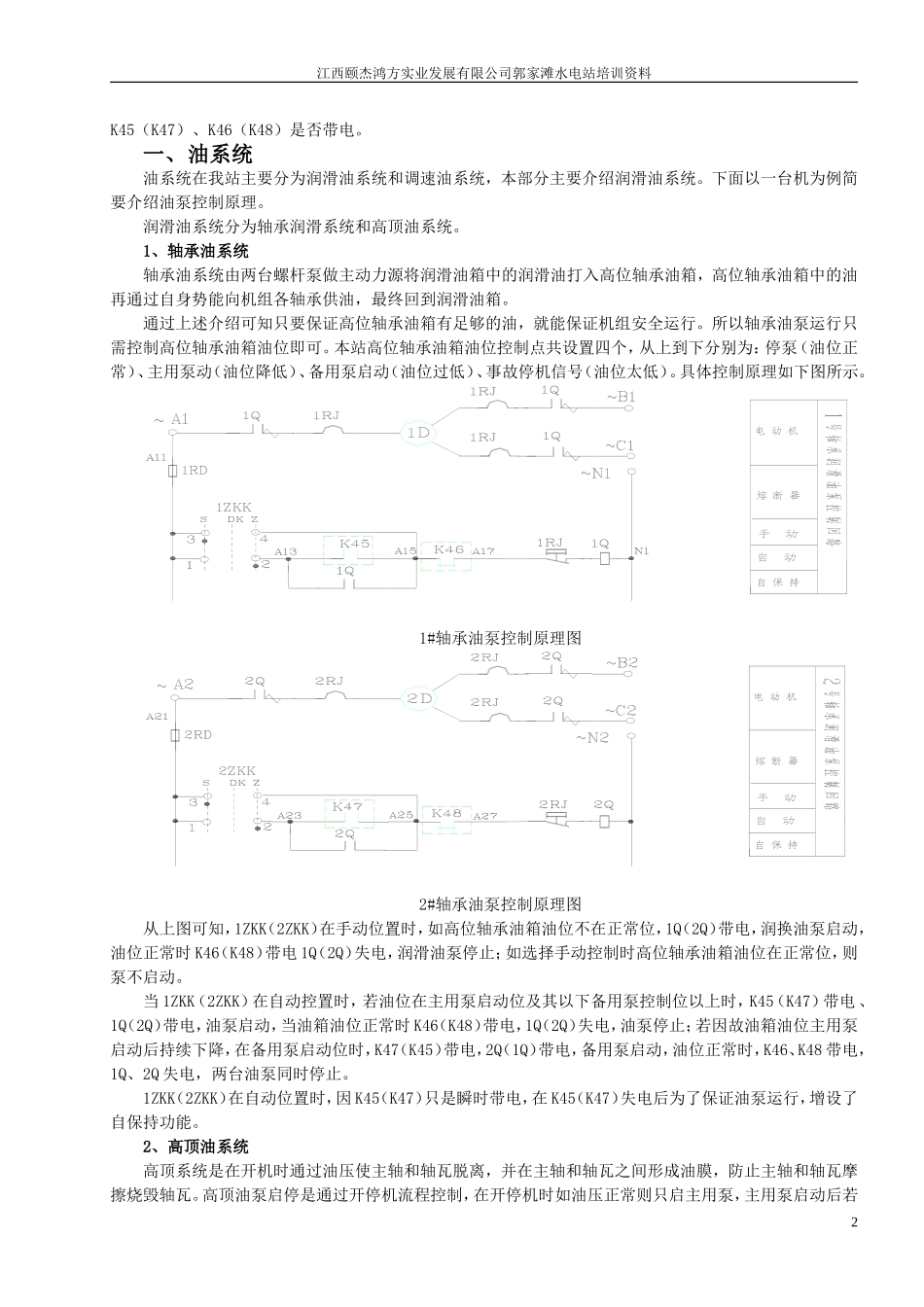

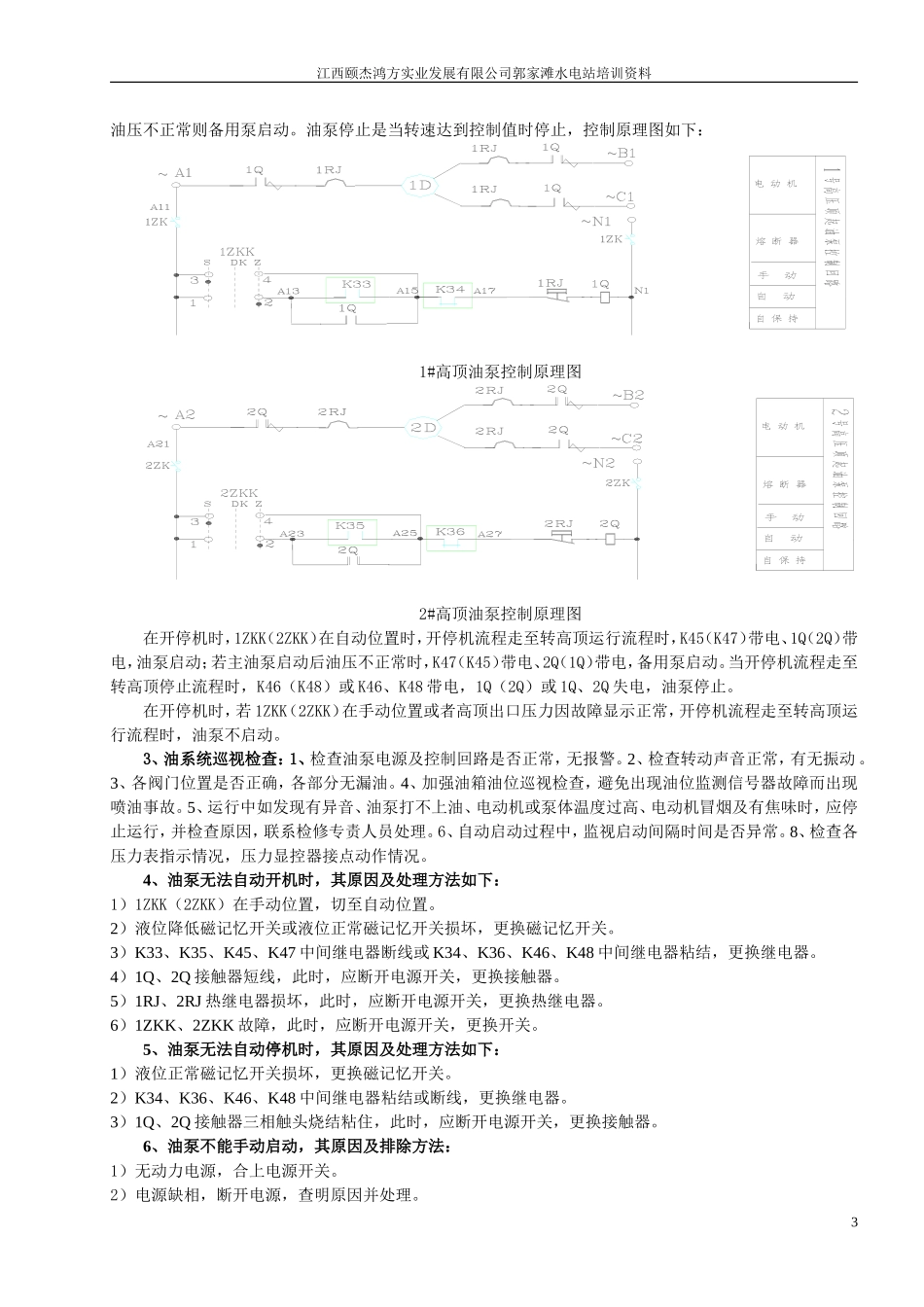

江西颐杰鸿方实业发展有限公司郭家滩水电站培训资料油气水系统（电气）油气水系统是我站的主要辅助系统，是电站不可缺少的部分，在机组运行中起十分重要的作用，电气控制部分是决定动力设备自动运行与否的主要因素之一，其电气原理图是描述电气控制的主要手段，读懂控制原理图才能掌握动力设备的启停控制。为读懂原理图，以本站轴承油泵控制原理图中所用到的控制符号为例，对本电站油气水系统电气控制原理图图例作简要介绍。轴承油泵控制原理图图中：A1（A2）、B1（B2）、C1（C2）为三相交流电源，1Q（2Q）为接触器，1RJ（2RJ）为热继电器，1D（2D）电动机，1ZKK（2ZKK）为手动/自动切换开关，K45（K47）为设备启动继电器，选用常开触点，K46（K48）为设备停止继电器，选用常闭触点。选用常开触点时设备带电触点闭合，选用常闭触点时设备带电触点断开。其中1ZKK（2ZKK）作为手动与自动切换。当1ZKK（2ZKK）选择手动位置时3、4导通，选择自动位置时1、2导通。1RJ（2RJ）热继电器用于当主回路过流时动作，切断控制回路电源，1Q（2Q）失电，使设备停止运行，起保护作用。K45（K47）、K46（K48）为LCU中PLC控制，PLC通过判断高位轴承油箱油位控制触点决定1江西颐杰鸿方实业发展有限公司郭家滩水电站培训资料K45（K47）、K46（K48）是否带电。一、油系统油系统在我站主要分为润滑油系统和调速油系统，本部分主要介绍润滑油系统。下面以一台机为例简要介绍油泵控制原理。润滑油系统分为轴承润滑系统和高顶油系统。1、轴承油系统轴承油系统由两台螺杆泵做主动力源将润滑油箱中的润滑油打入高位轴承油箱，高位轴承油箱中的油再通过自身势能向机组各轴承供油，最终回到润滑油箱。通过上述介绍可知只要保证高位轴承油箱有足够的油，就能保证机组安全运行。所以轴承油泵运行只需控制高位轴承油箱油位即可。本站高位轴承油箱油位控制点共设置四个，从上到下分别为：停泵（油位正常）、主用泵动（油位降低）、备用泵启动（油位过低）、事故停机信号（油位太低）。具体控制原理如下图所示。1#轴承油泵控制原理图2#轴承油泵控制原理图从上图可知，1ZKK（2ZKK）在手动位置时，如高位轴承油箱油位不在正常位，1Q（2Q）带电，润换油泵启动，油位正常时K46（K48）带电1Q（2Q）失电，润滑油泵停止；如选择手动控制时高位轴承油箱油位在正常位，则泵不启动。当1ZKK（2ZKK）在自动控置时，若油位在主用泵启动位及其以下备用泵控制位以上时，K45（K47）带电、1Q（2Q）带电，油泵启动，当油箱油位正常时K46（K48）带电，1Q（2Q）失电，油泵停止；若因故油箱油位主用泵启动后持续下降，在备用泵启动位时，K47（K45）带电，2Q（1Q）带电，备用泵启动，油位正常时，K46、K48带电，1Q、2Q失电，两台油泵同时停止。1ZKK（2ZKK）在自动位置时，因K45（K47）只是瞬时带电，在K45（K47）失电后为了保证油泵运行，增设了自保持功能。2、高顶油系统高顶系统是在开机时通过油压使主轴和轴瓦脱离，并在主轴和轴瓦之间形成油膜，防止主轴和轴瓦摩擦烧毁轴瓦。高顶油泵启停是通过开停机流程控制，在开停机时如油压正常则只启主用泵，主用泵启动后若2江西颐杰鸿方实业发展有限公司郭家滩水电站培训资料油压不正常则备用泵启动。油泵停止是当转速达到控制值时停止，控制原理图如下：1#高顶油泵控制原理图2#高顶油泵控制原理图在开停机时，1ZKK（2ZKK）在自动位置时，开停机流程走至转高顶运行流程时，K45（K47）带电、1Q（2Q）带电，油泵启动；若主油泵启动后油压不正常时，K47（K45）带电、2Q（1Q）带电，备用泵启动。当开停机流程走至转高顶停止流程时，K46（K48）或K46、K48带电，1Q（2Q）或1Q、2Q失电，油泵停止。在开停机时，若1ZKK（2ZKK）在手动位置或者高顶出口压力因故障显示正常，开停机流程走至转高顶运行流程时，油泵不启动。3、油系统巡视检查：1、检查油泵电源及控制回路是否正常，无报警。2、检查转动声音正常，有无振动。3、各阀门位置是否正确，各部分无漏油。4、加强油箱油位巡视检查，避免出现油位监测信号器故障而出现喷油事故。5、运行中如发现有异音、油泵打不上油、电动机或泵体温度过高、电动机冒烟...
