外包柱脚塑性抗弯承载力计算分析VIP免费

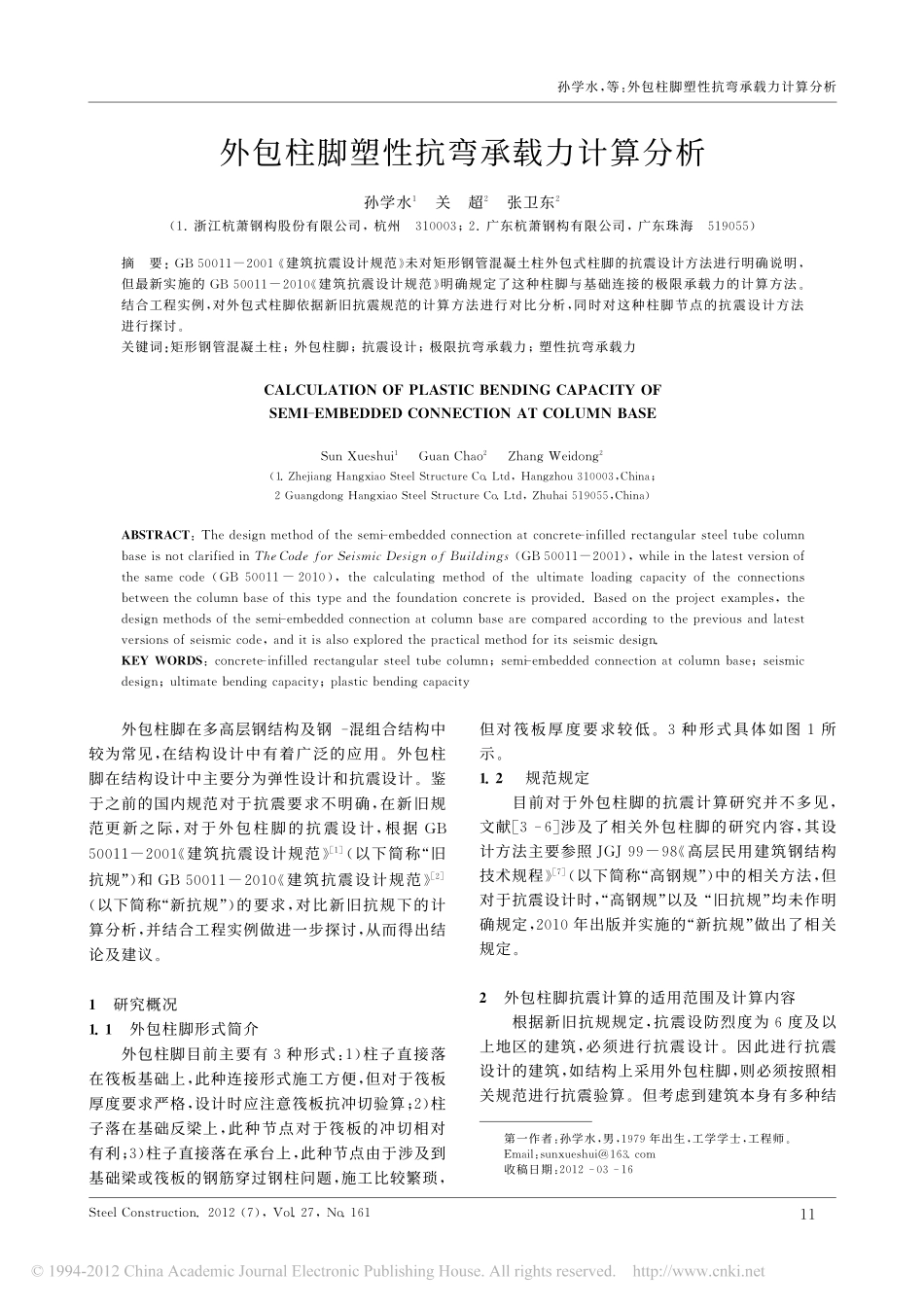

ＳｔｅｅｌＣｏｎｓｔｒｕｃｔｉｏｎ．２０１２（７），Ｖｏｌ．２７，Ｎｏ．１６１外包柱脚塑性抗弯承载力计算分析孙学水１关超２张卫东２（１．浙江杭萧钢构股份有限公司，杭州３１０００３；２．广东杭萧钢构有限公司，广东珠海５１９０５５）摘要：ＧＢ５００１１－２００１《建筑抗震设计规范》未对矩形钢管混凝土柱外包式柱脚的抗震设计方法进行明确说明，但最新实施的ＧＢ５００１１－２０１０《建筑抗震设计规范》明确规定了这种柱脚与基础连接的极限承载力的计算方法。结合工程实例，对外包式柱脚依据新旧抗震规范的计算方法进行对比分析，同时对这种柱脚节点的抗震设计方法进行探讨。关键词：矩形钢管混凝土柱；外包柱脚；抗震设计；极限抗弯承载力；塑性抗弯承载力ＣＡＬＣＵＬＡＴＩＯＮＯＦＰＬＡＳＴＩＣＢＥＮＤＩＮＧＣＡＰＡＣＩＴＹＯＦＳＥＭＩ－ＥＭＢＥＤＤＥＤＣＯＮＮＥＣＴＩＯＮＡＴＣＯＬＵＭＮＢＡＳＥＳｕｎＸｕｅｓｈｕｉ１ＧｕａｎＣｈａｏ２ＺｈａｎｇＷｅｉｄｏｎｇ２（１．ＺｈｅｊｉａｎｇＨａｎｇｘｉａｏＳｔｅｅｌＳｔｒｕｃｔｕｒｅＣｏ．Ｌｔｄ，Ｈａｎｇｚｈｏｕ３１０００３，Ｃｈｉｎａ；２ＧｕａｎｇｄｏｎｇＨａｎｇｘｉａｏＳｔｅｅｌＳｔｒｕｃｔｕｒｅＣｏ．Ｌｔｄ，Ｚｈｕｈａｉ５１９０５５，Ｃｈｉｎａ）ＡＢＳＴＲＡＣＴ：Ｔｈｅｄｅｓｉｇｎｍｅｔｈｏｄｏｆｔｈｅｓｅｍｉ－ｅｍｂｅｄｄｅｄｃｏｎｎｅｃｔｉｏｎａｔｃｏｎｃｒｅｔｅ－ｉｎｆｉｌｌｅｄｒｅｃｔａｎｇｕｌａｒｓｔｅｅｌｔｕｂｅｃｏｌｕｍｎｂａｓｅｉｓｎｏｔｃｌａｒｉｆｉｅｄｉｎＴｈｅＣｏｄｅｆｏｒＳｅｉｓｍｉｃＤｅｓｉｇｎｏｆＢｕｉｌｄｉｎｇｓ（ＧＢ５００１１－２００１），ｗｈｉｌｅｉｎｔｈｅｌａｔｅｓｔｖｅｒｓｉｏｎｏｆｔｈｅｓａｍｅｃｏｄｅ（ＧＢ５００１１－２０１０），ｔｈｅｃａｌｃｕｌａｔｉｎｇｍｅｔｈｏｄｏｆｔｈｅｕｌｔｉｍａｔｅｌｏａｄｉｎｇｃａｐａｃｉｔｙｏｆｔｈｅｃｏｎｎｅｃｔｉｏｎｓｂｅｔｗｅｅｎｔｈｅｃｏｌｕｍｎｂａｓｅｏｆｔｈｉｓｔｙｐｅａｎｄｔｈｅｆｏｕｎｄａｔｉｏｎｃｏｎｃｒｅｔｅｉｓｐｒｏｖｉｄｅｄ．Ｂａｓｅｄｏｎｔｈｅｐｒｏｊｅｃｔｅｘａｍｐｌｅｓ，ｔｈｅｄｅｓｉｇｎｍｅｔｈｏｄｓｏｆｔｈｅｓｅｍｉ－ｅｍｂｅｄｄｅｄｃｏｎｎｅｃｔｉｏｎａｔｃｏｌｕｍｎｂａｓｅａｒｅｃｏｍｐａｒｅｄａｃｃｏｒｄｉｎｇｔｏｔｈｅｐｒｅｖｉｏｕｓａｎｄｌａｔｅｓｔｖｅｒｓｉｏｎｓｏｆｓｅｉｓｍｉｃｃｏｄｅ，ａｎｄｉｔｉｓａｌｓｏｅｘｐｌｏｒｅｄｔｈｅｐｒａｃｔｉｃａｌｍｅｔｈｏｄｆｏｒｉｔｓｓｅｉｓｍｉｃｄｅｓｉｇｎ．ＫＥＹＷＯＲＤＳ：ｃｏｎｃｒｅｔｅ－ｉｎｆｉｌｌｅｄｒｅｃｔａｎｇｕｌａｒｓｔｅｅｌｔｕｂｅｃｏｌｕｍｎ；ｓｅｍｉ－ｅｍｂｅｄｄｅｄｃｏｎｎｅｃｔｉｏｎａｔｃｏｌｕｍｎｂａｓｅ；ｓｅｉｓｍｉｃｄｅｓｉｇｎ；ｕｌｔｉｍａｔｅｂｅｎｄｉｎｇｃａｐａｃｉｔｙ；ｐｌａｓｔｉｃｂｅｎｄｉｎｇｃａｐａｃｉｔｙ第一作者：孙学水，男，１９７９年出生，工学学士，工程师。Ｅｍａｉｌ：ｓｕｎｘｕｅｓｈｕｉ＠１６３．ｃｏｍ收稿日期：２０１２－０３－１６外包柱脚在多高层钢结构及钢－混组合结构中较为常见，在结构设计中有着广泛的应用。外包柱脚在结构设计中主要分为弹性设计和抗震设计。鉴于之前的国内规范对于抗震要求不明确，在新旧规范更新之际，对于外包柱脚的抗震设计，根据ＧＢ５００１１－２００１《建筑抗震设计规范》［１］（以下简称“旧抗规”）和ＧＢ５００１１－２０１０《建筑抗震设计规范》［２］（以下简称“新抗规”）的要求，对比新旧抗规下的计算分析，并结合工程实例做进一步探讨，从而得出结论及建议。１研究概况１．１外包柱脚形式简介外包柱脚目前主要有３种形式：１）柱子直接落在筏板基础上，此种连接形式施工方便，但对于筏板厚度要求严格，设计时应注意筏板抗冲切验算；２）柱子落在基础反梁上，此种节点对于筏板的冲切相对有利；３）柱子直接落在承台上，此种节点由于涉及到基础梁或筏板的钢筋穿过钢...
