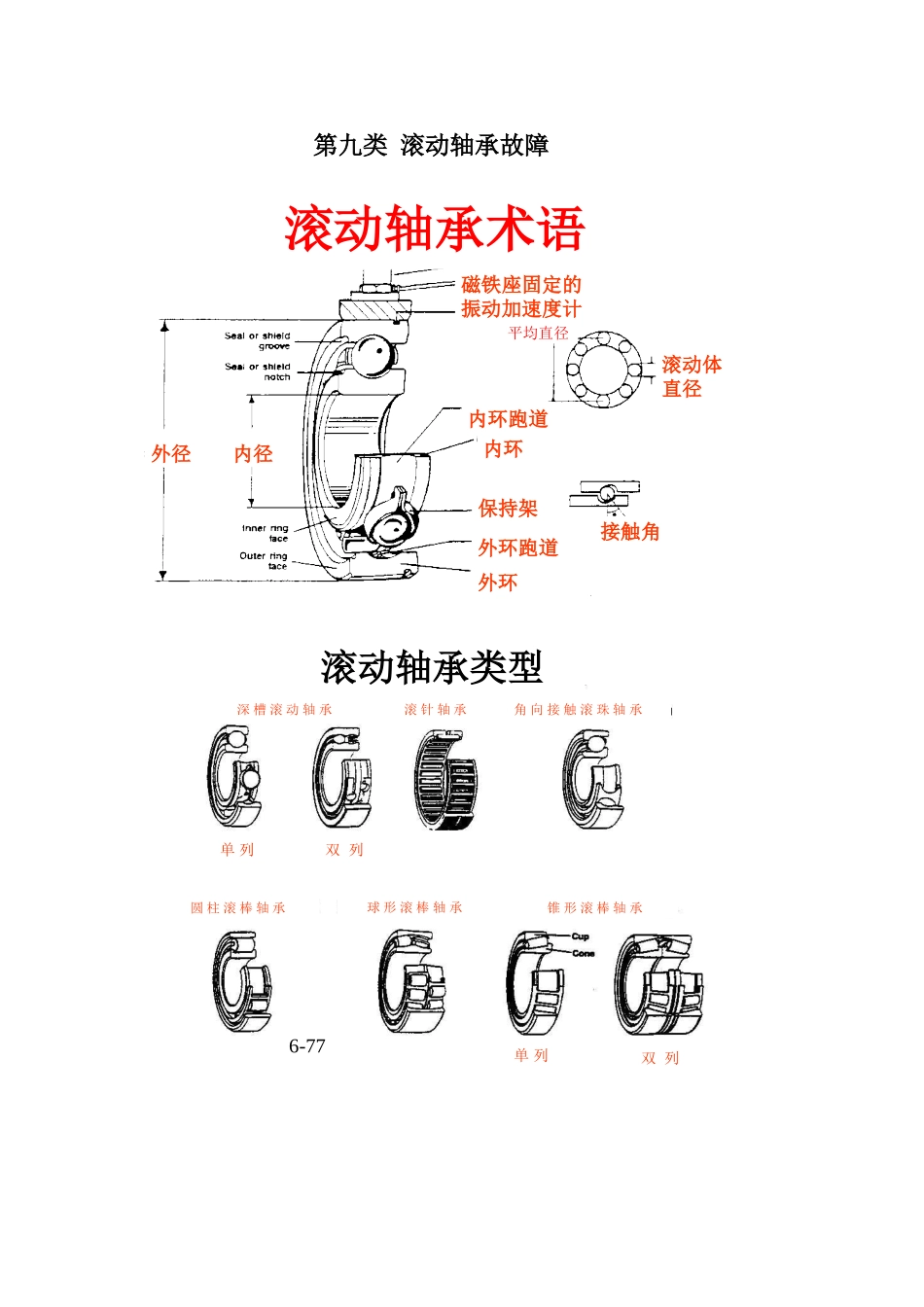

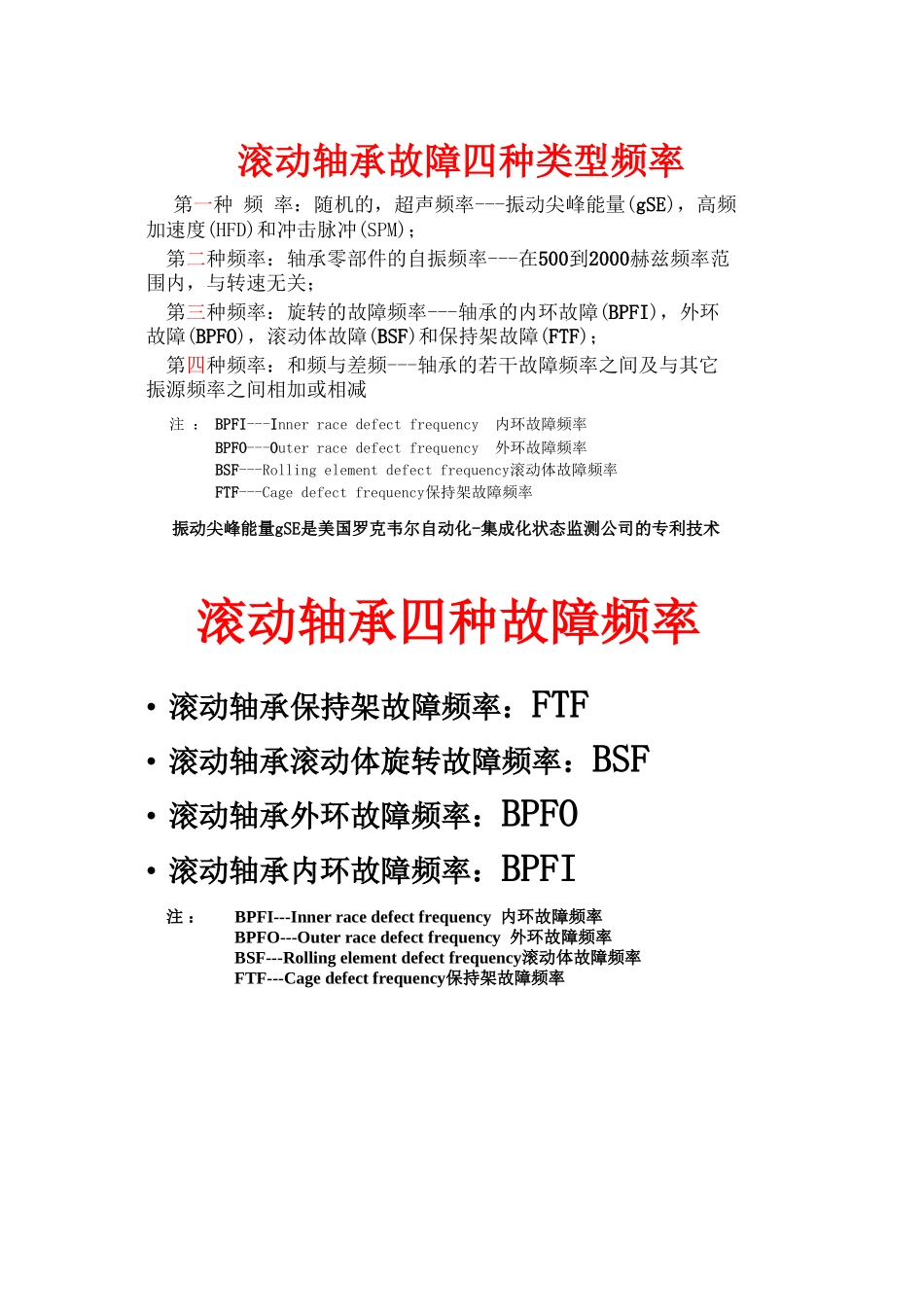

第九类滚动轴承故障接触角滚动体直径内环跑道内环保持架外环外环跑道内径外径磁铁座固定的振动加速度计滚动轴承术语平均直径6-77滚动轴承类型深槽滚动轴承单列双列滚针轴承角向接触滚珠轴承圆柱滚棒轴承球形滚棒轴承锥形滚棒轴承单列双列滚动轴承故障发展过程的四阶段通常约百分之八十至九十的轴承寿命12341X234阶段轴承剩余寿命的百分之十至二十阶段轴承剩余寿命的百分之五至十阶段轴承剩余寿命的百分之一至五阶段一小时至轴承剩余寿命的百分之一灾难性破坏累积的损伤时间滚动轴承四种类型故障频率1.随机的，超声频率-gSE,HFD,SPM；2.轴承零部件自振频率-500至2000赫兹范围，与转速无关；3旋转的故障频率-内环BPFI，外环BPFO，滚动体BSF和保持架FTF故障频率4.和频与差频-轴承若干故障频率之间及其它振源频率相加或相减得出的频率滚动轴承故障发展的四个阶段•第一阶段：滚动轴承故障初始阶段•第二阶段：滚动轴承轻微故障阶段•第三阶段：滚动轴承宏观故障阶段•第四阶段：滚动轴承故障最后阶段滚动轴承故障四种类型频率第一种频率：随机的，超声频率---振动尖峰能量(gSE)，高频加速度(HFD)和冲击脉冲(SPM)；第二种频率：轴承零部件的自振频率---在500到2000赫兹频率范围内，与转速无关；第三种频率：旋转的故障频率---轴承的内环故障(BPFI)，外环故障(BPFO)，滚动体故障(BSF)和保持架故障(FTF)；第四种频率：和频与差频---轴承的若干故障频率之间及与其它振源频率之间相加或相减注：BPFI---Innerracedefectfrequency内环故障频率BPFO---Outerracedefectfrequency外环故障频率BSF---Rollingelementdefectfrequency滚动体故障频率FTF---Cagedefectfrequency保持架故障频率振动尖峰能量gSE是美国罗克韦尔自动化-集成化状态监测公司的专利技术滚动轴承四种故障频率•滚动轴承保持架故障频率：FTF•滚动轴承滚动体旋转故障频率：BSF•滚动轴承外环故障频率：BPFO•滚动轴承内环故障频率：BPFI注：BPFI---Innerracedefectfrequency内环故障频率BPFO---Outerracedefectfrequency外环故障频率BSF---Rollingelementdefectfrequency滚动体故障频率FTF---Cagedefectfrequency保持架故障频率滚动轴承故障频率计算(1)•滚动轴承保持架故障频率：FTF=(1/2){N［1+d/DCosφ]+Ni[（1-d/D）Cosφ]}•滚动轴承滚动体旋转故障频率：BSF=(1/2)(D/d)|No-Ni|{[1-(d/D)Cosφ]²}•滚动轴承外环故障频率：BPFO=(1/2)n|No-Ni|[1-(d/D)Cosφ]•滚动轴承内环故障频率：BPFI=(1/2)n|Ni-No|[1+(d/D)Cosφ］以上符号：d=滚动体直径；D=滚动轴承平均直径(滚动体中心处直径)；φ=径向方向接触角；n=滚动体数目；No=轴承外环角速度；Ni=轴承内环角速度(=轴转速).注：1.滚动轴承没有滑动；2.滚动轴承几何尺寸没有变化；3.轴承外环和轴承内环都旋转.滚动轴承故障频率计算(2)•滚动轴承保持架故障频率：FTF=(N/2)［1-（d/D）Cosφ]•滚动轴承滚动体旋转故障频率：BSF=(N/2)(D/d){1-[(d/D)Cosφ］²}•滚动轴承外环故障频率：BPFO=(N/2)n[1-(d/D)Cosφ]•滚动轴承内环故障频率：BPFI=(N/2)n[1+(d/D)Cosφ］以上符号：d=滚动体直径；D=滚动轴承平均直径(滚动体中心处直径)；φ=径向方向接触角；n=滚动体数目；N=轴的转速。注：1.滚动轴承没有滑动；2.滚动轴承几何尺寸没有变化；3.轴承外环固定不旋转.滚动轴承故障频率计算(3)-经验公式•滚动轴承外环故障频率：BPFOr≌0.4Nn•滚动轴承内环故障频率：BPFIr≌0.6Nn•滚动轴承保持架故障频率：FTFr≌0.4N以上符号：n=滚动体数目；N=轴的转速。注：1.滚动轴承没有滑动；2.滚动轴承几何尺寸没有变化；3.轴承外环固定不旋转.4.当滚动体数目在6至12范围内时以上公式计算结果很精确滚动轴承故障频率计算(4)-估算公式•滚动轴承外环故障频率：BPFOe≌N(0.5n-1.2)•滚动轴承内环故障频率：BPFIe≌N(0.5n+1.2)•滚动轴承滚动体故障频率：BSFe≌N(0.2n-1.2/n)•滚动轴承保持架故障频率：FTFe≌N(0.5-1.2/n)以上符号：n=滚动体数目；N=轴的转速。注：1.滚动轴承没有滑动；2.滚动轴承几何尺寸没有变化；3.轴承外环固定不旋转.4.当滚动体数目在6至12范围内时以上公式计算结果很...
