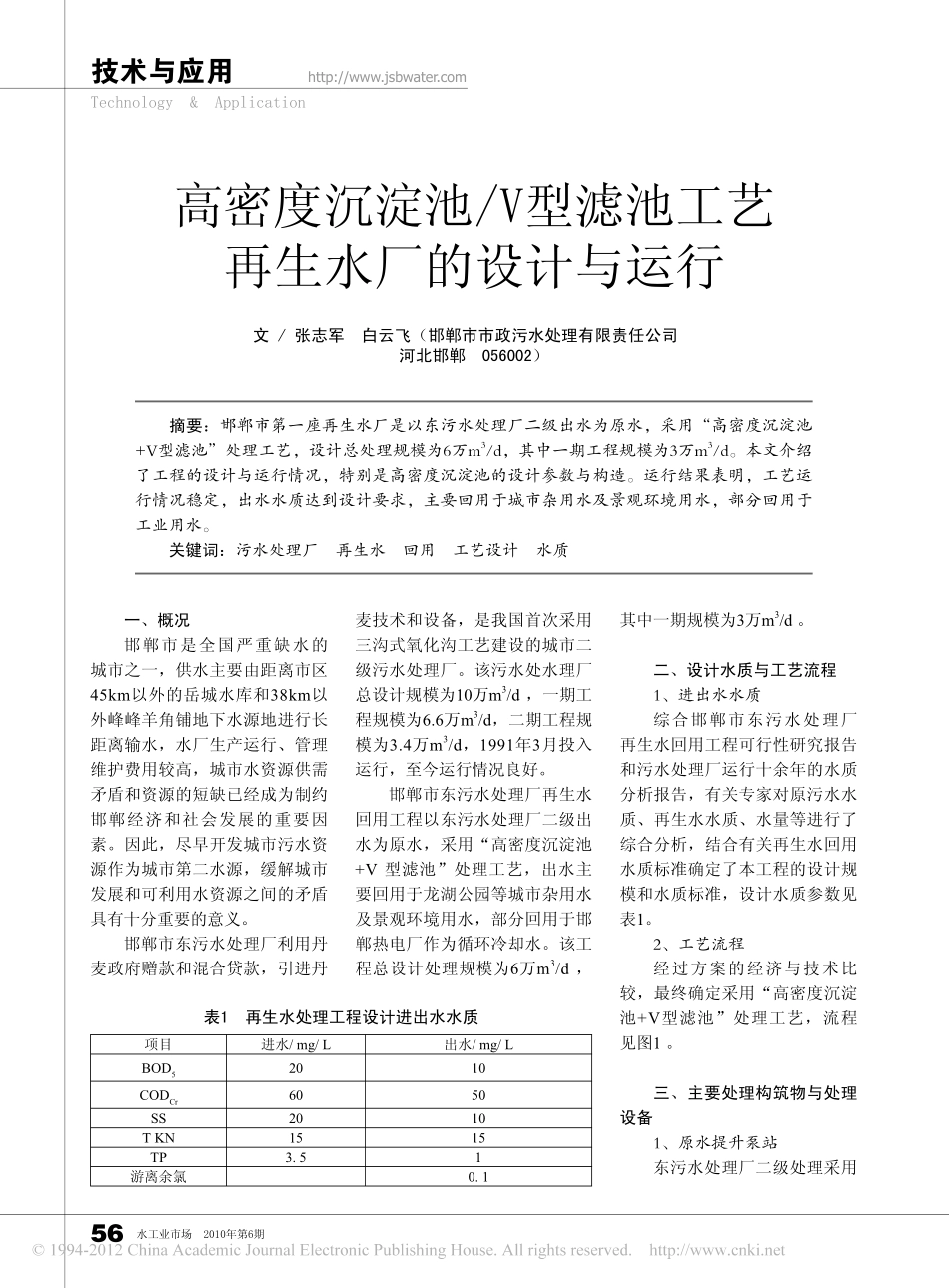

56http://www.jsbwater.com技术与应用Technology&Application水工业市场2010年第6期一、概况邯郸市是全国严重缺水的城市之一，供水主要由距离市区45km以外的岳城水库和38km以外峰峰羊角铺地下水源地进行长距离输水，水厂生产运行、管理维护费用较高，城市水资源供需矛盾和资源的短缺已经成为制约邯郸经济和社会发展的重要因素。因此，尽早开发城市污水资源作为城市第二水源，缓解城市发展和可利用水资源之间的矛盾具有十分重要的意义。邯郸市东污水处理厂利用丹麦政府赠款和混合贷款，引进丹麦技术和设备，是我国首次采用三沟式氧化沟工艺建设的城市二级污水处理厂。该污水处水理厂总设计规模为10万m3/d，一期工程规模为6.6万m3/d，二期工程规模为3.4万m3/d，1991年3月投入运行，至今运行情况良好。邯郸市东污水处理厂再生水回用工程以东污水处理厂二级出水为原水，采用“高密度沉淀池+V型滤池”处理工艺，出水主要回用于龙湖公园等城市杂用水及景观环境用水，部分回用于邯郸热电厂作为循环冷却水。该工程总设计处理规模为6万m3/d，其中一期规模为3万m3/d。二、设计水质与工艺流程1、进出水水质综合邯郸市东污水处理厂再生水回用工程可行性研究报告和污水处理厂运行十余年的水质分析报告，有关专家对原污水水质、再生水水质、水量等进行了综合分析，结合有关再生水回用水质标准确定了本工程的设计规模和水质标准，设计水质参数见表1。2、工艺流程经过方案的经济与技术比较，最终确定采用“高密度沉淀池+V型滤池”处理工艺，流程见图1。三、主要处理构筑物与处理设备1、原水提升泵站东污水处理厂二级处理采用高密度沉淀池/V型滤池工艺再生水厂的设计与运行摘要：邯郸市第一座再生水厂是以东污水处理厂二级出水为原水，采用“高密度沉淀池+V型滤池”处理工艺，设计总处理规模为6万m3/d，其中一期工程规模为3万m3/d。本文介绍了工程的设计与运行情况，特别是高密度沉淀池的设计参数与构造。运行结果表明，工艺运行情况稳定，出水水质达到设计要求，主要回用于城市杂用水及景观环境用水，部分回用于工业用水。关键词：污水处理厂再生水回用工艺设计水质文/张志军白云飞（邯郸市市政污水处理有限责任公司河北邯郸056002）项目进水/mg/L出水/mg/LBOD52010CODCr6050SS2010TKN1515TP3.51游离余氯0.1表1再生水处理工程设计进出水水质http://www.jsbwater.com57Technology&Application技术与应用水工业市场2010年第6期三沟式氧化沟工艺，二级出水水位较低，须经过泵站提升后才可进入再生水处理系统。泵站土建施工按远期处理规模6万m3/d设计，一期工程安装潜水泵三台，两用一备，单泵流量834m3/h，水泵扬程10.4m，功率34kW，远期拟增加两台。新修建的再生水提升泵站与原二级出水泵站相一致，仍为地下式钢筋混凝土结构，平面尺寸为13.3m×9.3m，总高度9.85m，地上高度4.3m。泵房安装单轨吊车用于水泵机组的起吊维修，起重量2t、起升高度6～12m，起重功率(3+0.4)kW。2、混凝配水池混凝配水池分两组，设备只按一期工程进行安装，二期工程采用盲板封堵，平面设计尺寸12.15m×9.25m，总高度8.75m，地上高度5.3m。原水泵房进水由DN700进水管输至混凝配水池，每池安装快速搅拌机一台，规格为HM1300.B300，功率5.5kw。出水由DN700管道送入高密度沉淀池，同时与该输水管连接有DN700至V型滤池的超越管道，当高密度沉淀池事故时混凝后的原水直接进入V型滤池进行过滤处理。3、高密度沉淀池(1)原理及特点高密度沉淀池是在传统的平流沉淀池的基础上，充分利用了动态混凝、加速絮凝原理和浅池理论，对混凝、强化絮凝、斜管沉淀三个过程进行优化，通过投加不同的药剂，可以去除部分悬浮物和有机污染物以及大部分的磷，以降低后续处理构筑物的负荷。由于其具有水力负荷高(就相同沉淀面积而言，斜管沉淀的沉淀效率是普通沉淀池的8～10倍)、占地面积少、启动时间短(一般小于30min)、出水水质稳定、耐冲击负荷、污泥易于浓缩和脱水等优点，越来越受到水处理行业的青睐，其结构示意见图2。(2)设计参数高密度沉淀池总平面占地30.36m×21.80m，分为两个系列。其中再生水处理工程土建施工按远期6万m3/d的处理水量进行施...
